Вы когда-нибудь замечали, как при замедлении двигателя внезапно отключается питание или сбоит контроллер? Это не случайность. Когда двигатель начинает тормозить, он превращается в маленький генератор, создавая так называемую обратную электродвижущую силу, или BEMF (Back Electromotive Force). Эта электроэнергия возвращается в систему и может доставить немало хлопот.
Представьте ситуацию: двигатель раскручивается быстрее, чем позволяет приложенное к нему напряжение. В такие моменты он перестаёт быть просто потребителем энергии и начинает работать как генератор. Ток меняет направление и устремляется обратно к источнику питания. Если не принять меры, это обратное течение способно поднять напряжение до опасных значений, угрожая целостности источника питания, контроллера или драйвера двигателя!
Умный способ справиться с возвращённой энергией
К счастью, современные технологии предлагают изящное решение — сброс избыточной энергии. С правильно организованным механизмом защиты двигатель, его управляющая электроника и источник питания остаются в безопасности. Давайте разберёмся, как это работает, на примере концепции активного шунта.
Когда двигатель отправляет энергию обратно в цепь, специальная схема замечает резкий скачок напряжения на линии питания. В этот момент она задействует встроенный шунтирующий резистор, который принимает на себя излишки энергии и снижает напряжение до безопасного уровня. Просто, но эффективно.

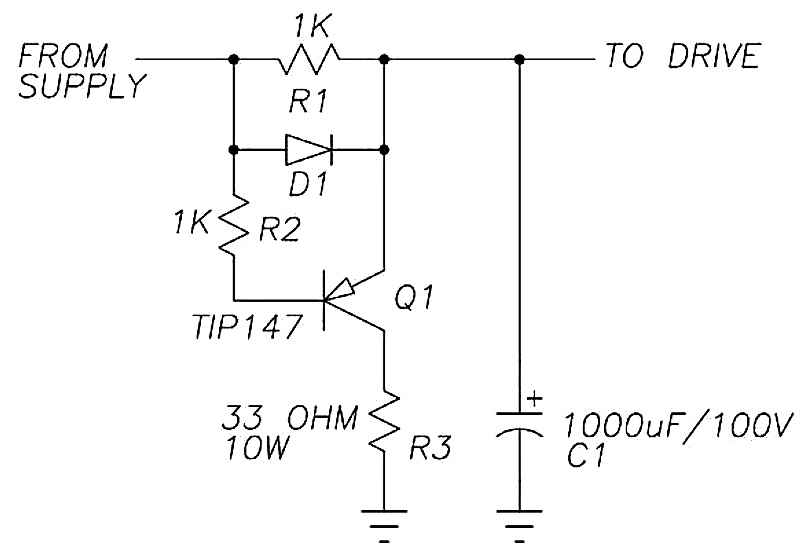

В 2014 году компания Gecko Drive поделилась схемой, которая успешно справляется с возвращённой энергией от серво- или шаговых двигателей. Их идея родилась из наблюдений за большими инерционными нагрузками. Когда такая нагрузка резко замедляется с высокой скорости, запасённая в ней кинетическая энергия ищет выход. Двигатель возвращает её в виде тока обратно к источнику питания, что вызывает рост напряжения. Если система уже работает на пределе своих возможностей, этот скачок может стать фатальным для электроники.
Решение основано на контроле направления тока. При нормальной работе ток течёт от источника к двигателю, и схема остаётся пассивной. Но стоит току развернуться, как она активируется: избыточная энергия перенаправляется через шунтирующий резистор на землю. В цепи используются диоды, транзисторы и резисторы, чтобы грамотно распределить нагрузку и защитить ключевые компоненты. Главная задача резистора в этой системе — удерживать транзистор в безопасной зоне работы, не допуская его перегрева или пробоя.
Так называемая безопасная рабочая область (SOA) — это диапазон напряжений и токов, в котором транзистор функционирует без риска повреждения. Выход за эти пределы даже на долю секунды может вывести его из строя. Эта схема доказала свою надёжность в защите электроники от коварной обратной силы двигателей.
Шунтовой регулятор на специальном модуле
Ещё один интересный пример — шунтовой регулятор. Этот маленький помощник оберегает источники питания от скачков напряжения, вызванных контроллерами двигателей. В данной версии устройства уставка напряжения фиксирована на уровне 33 В, а шунтирующее сопротивление составляет 4 Ом.
На плате установлены двенадцать поверхностно-монтируемых резисторов, соединённых в три параллельные цепи по 12 Ом каждая. При желании можно подключить внешний потенциометр, чтобы настроить порог срабатывания под свои нужды.
В обычном режиме, когда напряжение ниже заданного уровня, регулятор потребляет минимум энергии — менее 0,5 мА. Но стоит напряжению превысить порог, как он мгновенно включается в работу, поглощая избыточный ток и рассеивая энергию. Это ограничивает скачки напряжения, сохраняя систему в стабильном состоянии.
В основе устройства лежит N-канальный МОП-транзистор AON6232, который обеспечивает быструю и надёжную реакцию. Такой подход к шунтированию кажется отличной идеей, но есть нюанс: заявленная мощность 9 Вт рассчитана лишь на кратковременные импульсы длительностью до десятков миллисекунд.
Если напряжение выше уставки действует постоянно, регулятор перегреется и выйдет из строя менее чем за секунду. Это значит, что он идеален для защиты от коротких всплесков, но не справится с длительными перегрузками.
Автомобильные системы защиты
В автомобильной электронике проблема возвращённой энергии приобретает особую остроту. Скачки напряжения здесь — не редкость, особенно в системах 12 В или 24 В. Представьте: генератор (альтернатор) заряжает аккумулятор, но вдруг батарея отключается. Нагрузка резко пропадает, и вся энергия, которую вырабатывал генератор, устремляется обратно в систему. Такие переходные процессы, называемые сбросом нагрузки, могут поднять напряжение до критических значений.
Для борьбы с этим применяют устройства защиты, которые временно отключают питание электроники при скачке напряжения, а затем плавно подключают его снова, когда ситуация стабилизируется. Это похоже на выключатель с таймером: заметив опасность, он прерывает цепь, а через заданное время проверяет, можно ли продолжить работу. Простая схема такого защитника может быть собрана из доступных компонентов — например, транзисторов и резисторов, — и настроена под конкретные условия автомобиля.
Тут может потребоваться пара стабилитронов или диодов подавления переходного напряжения для затвор-исток МОП-транзисторов, которое не должно превышать Vgs max (обычно 20 В) МОП-транзисторов Q1 и Q2. Также можно выбрать точку срабатывания 20 В для системы аккумуляторов 12 В, изменив значение R1 на 68 кОм.
В общем возвращенная энергия — неизбежный спутник работы двигателей, но с ней можно справиться. Будь то активный шунт, компактный регулятор или автомобильный протектор сброса нагрузки — все эти решения помогают обуздать BEMF и защитить электронику.
