Аналоговый вольтметр на Arduino

В мире электроники цифровые мультиметры и сенсорные системы давно вытеснили традиционные аналоговые измерительные приборы, но в некоторых ситуациях стрелочные индикаторы не только удобны, но и позволяют наглядно представлять изменения параметров. Возможность управлять стрелочным вольтметром при помощи Arduino довольно необычная идея, которая открывает новые горизонты в области визуализации данных.

int analogInput = 0; // определяем аналоговый вход А0
int analogMeter = 3; // включаем аналоговую систему на D3

int Value0 = 0; // аналоговое значение, считываемое со входа А0
int ValueD3 = 0; // аналоговое значение, которое выводится на D3

void setup () {
}

void loop() {
Value0 = analogRead(analogInput); // прочитать значение А0
ValueD3 = map (Value0, 0, 1023, 0, 255); // масштаб ввода-вывода
analogWrite (analogMeter, ValueD3); // отправляет значение в D3
}

Зачем подключать стрелочник к Arduino

На первый взгляд, использовать стрелочный прибор вместе с цифровым микроконтроллером кажется нелогичным. Тем не менее, такой подход имеет несколько преимуществ:

• Наглядность измерений – аналоговые вольтметры позволяют отслеживать плавные изменения напряжения без необходимости считывания числовых значений.
• Простота восприятия – движение стрелки быстрее передаёт информацию, чем цифровые дисплеи, особенно когда требуется мгновенная реакция на изменение параметров.
• Интересный эксперимент – изучение работы аналоговых систем в сочетании с цифровыми технологиями помогает лучше понять принципы электроники и программирования.

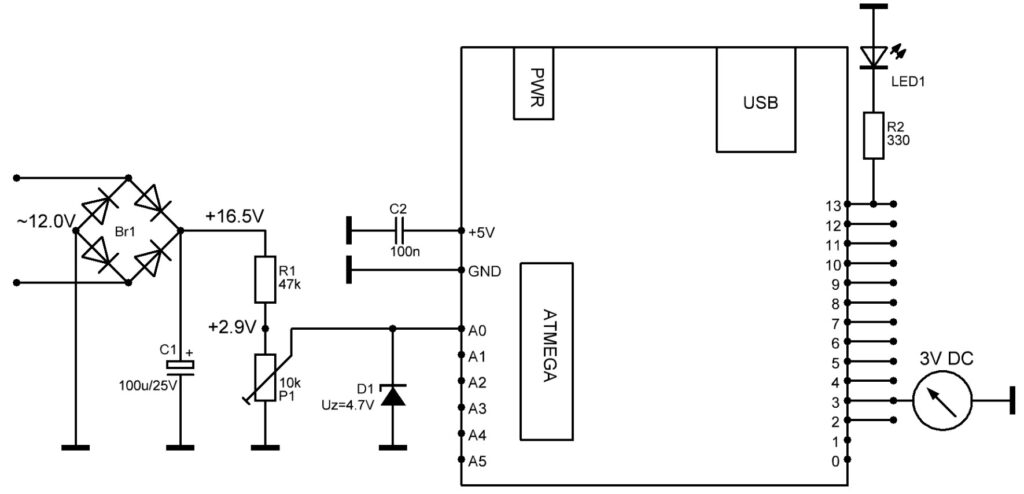

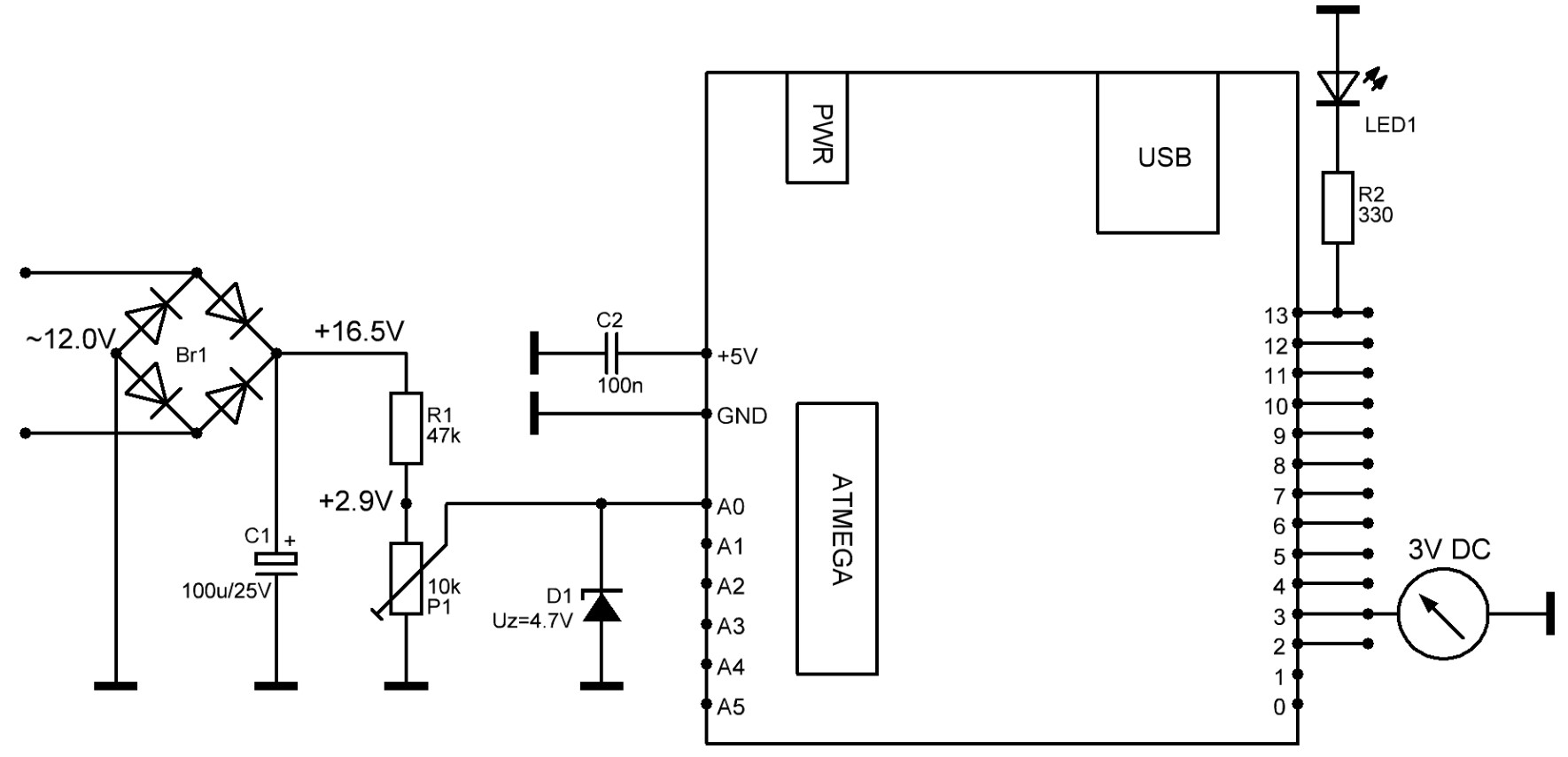

Первоначально идея возникла случайно – во время изучения цифровых вольтметров на основе Ардуино. Обнаружив схему, в которой аналоговый вход A0 использовался для считывания напряжения, а ШИМ-выход – для управления аналоговым прибором, разработчик решил провести эксперимент. Основной задачей стало не просто измерение постоянного напряжения, а использование схемы для оценки переменного напряжения сети ~220 В.

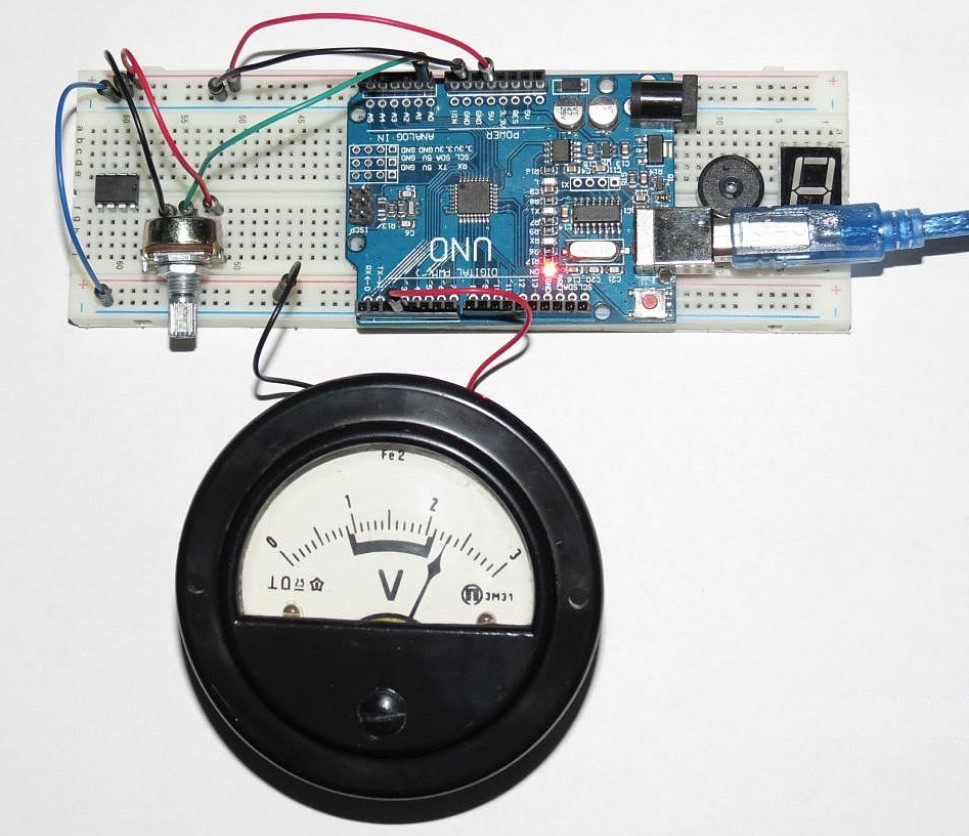

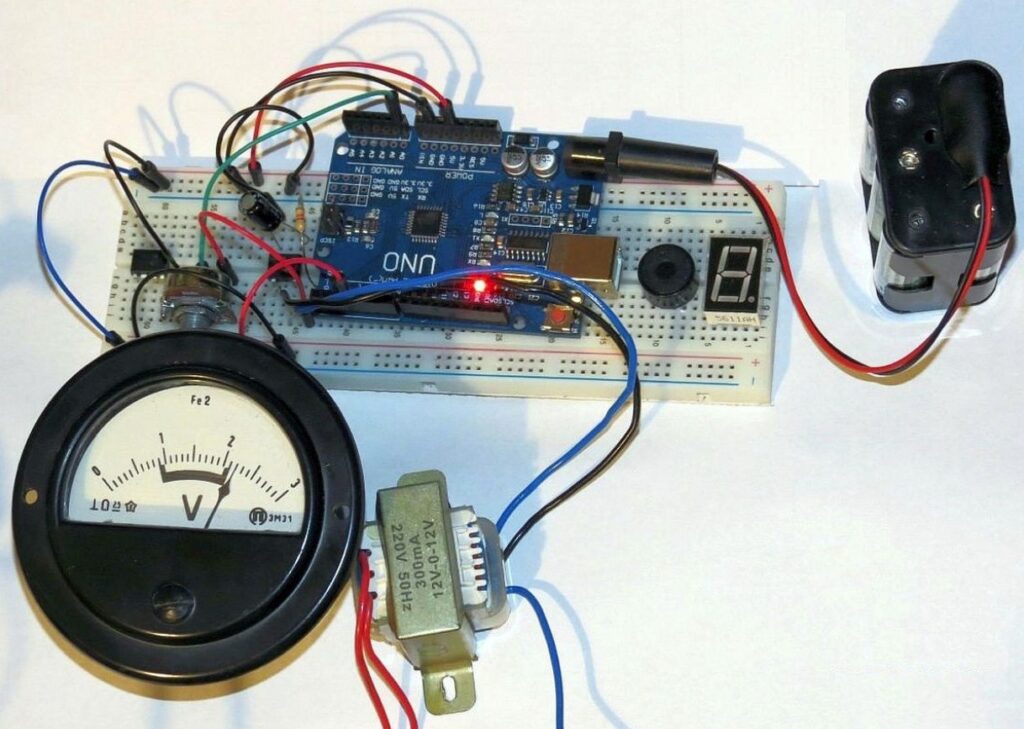

Сборка устройства и принцип работы

Для реализации идеи потребовались следующие компоненты:

✔ Arduino Uno (или другая совместимая плата)
✔ Малогабаритный трансформатор с выходным напряжением 6–12 В
✔ Выпрямительный мост и фильтрующий конденсатор 220–330 мкФ
✔ Резистивный делитель напряжения для масштабирования измеряемого сигнала
✔ Стрелочный вольтметр на 3 В (в качестве индикатора)
✔ Соединительные провода, макетная плата

Принцип работы системы довольно прост:

1. Переменное напряжение 220 В понижается при помощи трансформатора до безопасного уровня.
2. Выпрямитель преобразует переменное напряжение в постоянное.
3. Резистивный делитель снижает напряжение до пределов, допустимых для Arduino (не более 5 В).
4. Микроконтроллер считывает данные с аналогового входа A0, выполняет их обработку и передаёт соответствующий ШИМ-сигнал на стрелочный вольтметр.
5. Вольтметр отображает результат, показывая эквивалентное напряжение сети, увеличенное в 100 раз (например, 2,2 В на приборе соответствует 220 В).

Настройка и калибровка вольтметра

После сборки необходимо выполнить несколько шагов для корректной работы устройства:

🔹 Проверка делителя напряжения – убедиться, что напряжение на входе A0 не превышает 5 В (при необходимости можно подключить стабилитрон 4,7–5,1 В для защиты).

🔹 Загрузка прошивки – записать в Arduino программу, которая преобразует входное напряжение и генерирует соответствующий ШИМ-сигнал.

🔹 Калибровка стрелочного индикатора – при помощи подстроечного резистора установить стрелку на 2,2 В, что должно соответствовать 220 В сети.

🔹 Сравнение с цифровым мультиметром – для проверки точности измерений можно одновременно подключить цифровой вольтметр и убедиться в правильности показаний.

Одним из приятных открытий стало то, что движение стрелки оказалось плавным и стабильным, несмотря на использование ШИМ-сигнала. Это позволило добиться хорошей визуализации измеряемого параметра без скачков и задержек.

Преимущества и возможности использования

Хотя цифровые индикаторы более точны и функциональны, стрелочные приборы остаются востребованными благодаря:

✔ Интуитивному отображению изменений – легко увидеть динамику без анализа числовых данных.
✔ Быстрому отклику – мгновенная реакция на изменение параметров.
✔ Простоте интеграции – можно использовать готовые аналоговые приборы без сложных дисплеев.

Кроме того, этот метод можно применять для:

• Мониторинга напряжения в сети (например, при нестабильном электроснабжении).
• Изучения принципов аналоговой электроники и цифровой обработки сигналов.
• Создания нестандартных индикаторов в любительских проектах (как вам такой термометр).

Данный эксперимент наглядно показывает, что даже традиционные аналоговые измерительные приборы можно использовать вместе с контроллерами. Связка Ардуино и стрелочного вольтметра открывает новые возможности для визуализации данных и обучения, а также показывает, что иногда простые решения могут быть не менее эффективны, чем современные цифровые технологии.
