Модули БП DP50V5A, DP30V5A, DPS3003, DPS3005, DPS3012 и DPS5015

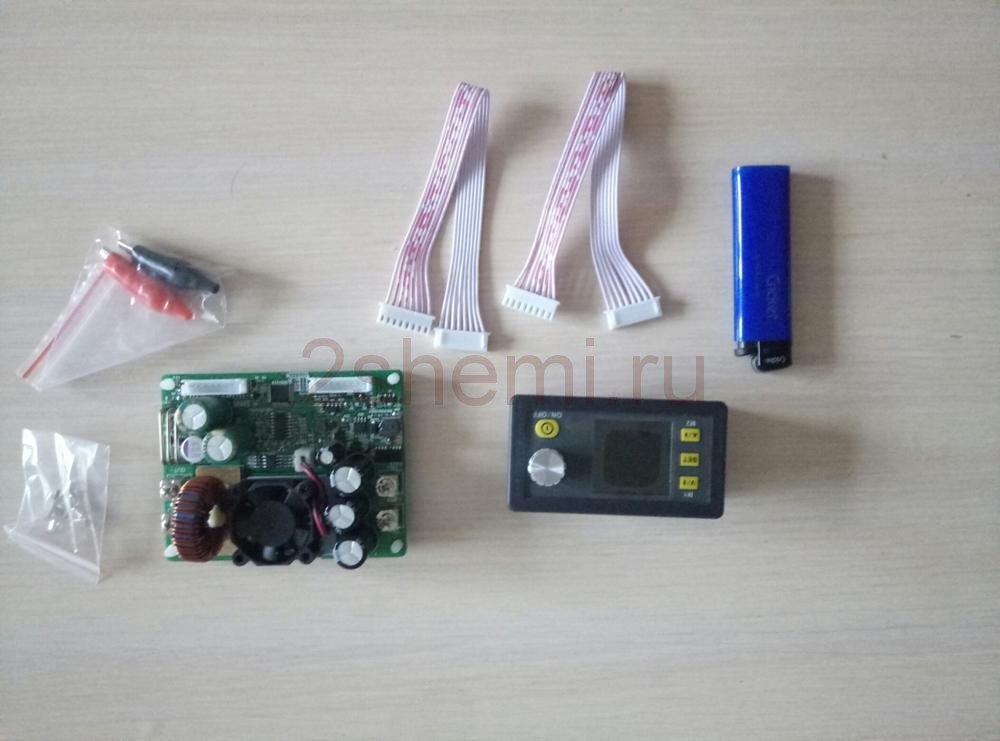

Модули, обозначаемые у китайских производителей как DP50V5A, DP30V5A, DPS3003, DPS3005, DPS3012 и DPS5015 — это готовые блоки преобразователей напряжения постоянного тока, с возможностью программирования и предназначенных для создания мощных блоков питания. Модули представляют собой управляемые Step-Down конвертеры. Большинство из них моноблочные, и только у версий с выходным током 12 и 15 ампер силовая часть отнесена от управляющей на двух гибких шлейфах. Стоимость на сайте Алиэкспресс в зависимости от модели — 2000-3000 рублей.

Общая информация о DP и DPS DC-DC преобразователях

Обрабатывает постоянное напряжение и постоянный ток, программируемое управление блока питания. Диапазон напряжений регулируется 0-50 В, шаг 0.01 В. Регулируется выходной ток в диапазоне 0-15A, шаг 0.01 A. Модуль при отключении питания сохраняет 10 групп заданного значения. По сравнению с традиционными аналоговыми источниками питания, это более удобно, можно быстро установить нужный уровень напряжения или тока.

ЖК-дисплей модуля имеет функцию цифрового вольтметра и амперметра. На нём можно просмотреть заданное напряжение, входное напряжение, выходное напряжение, заданный ток, выходной ток, выходную мощность, и т. д. Также регулируется яркость ЖК-экрана.

Модули DP и DPS имеют много преимуществ: малый размер, расширенные функции, хорошее визуальное отображение, высокая надёжность, точность, блок используется самостоятельно, может быть встроен в нужное устройство.

Основные технические параметры

  • диапазон входного напряжения: 6-60 В
  • диапазон выходного напряжения: 0-50 В
  • выходной ток: 0-15 A
  • выходная мощность: 0-750 Вт
  • вес продукта: около 220 гр
  • размер модуля: 79*43*41 (мм) (L * W * H)
  • выходное напряжение с разрешением: 0.01 В
  • выходной ток меряет с разрешением: 0.01 A
  • точность выходного напряжения: ± (0.5% + 1 цифра)
  • выходной ток с точностью: ± (0.5% + 2 цифры)

Таблица модулей DP50V5A, DP30V5A, DPS3003, DPS3005, DPS3005-C, DPS5005, DPS5005-C, DPS3012, DPS5015, DPH3

Старые версии — таблица на английском

Питание на них подаётся от импульсных БП на подходящую мощность.

Обратите внимание: входное напряжение должно быть минимум в 1.1 раза выше, чем выходное напряжение. Когда ток больше, чем 10 А или температура превышает 45С — вентилятор начнет работать. При перегреве более 65С, модуль будет автоматически отключен.

Схема и описание подключения

  • IN +: положительный вход напряжения
  • IN-: отрицательный вход
  • OUT+: выход положительный
  • OUT-: выход отрицательный

Диапазон постоянного входного напряжения 6-60 В и 60 В — это предел, который запрещено превышать, иначе блок будет сожжен. И не вздумайте подавать на вход AC 220 В, иначе будет большой фейерверк!

Органы управления — функции кнопок

  • 1-установка напряжения/прокрутка вверх/извлечение M1 группы данных
  • 2-установка данных/извлечение указанных данных групп/сохранение в указанных данных группы
  • 3-установка тока/прокрутка вниз/извлечение М2 группы данных
  • 4-1.44″ цветной ЖК-экран
  • 5-потенциометр/регулировка данных/блокировка всех кнопок
  • 6-Включить или выключить

Обозначения на дисплее

  • 7- заданное значение выходного напряжения
  • 8- фактическое значение выходного напряжения
  • 9- фактическое значение выходного тока
  • 10- фактическое значение выходной мощности
  • 11- фактическое значение входного напряжения
  • 12- заданное значение выходного тока
  • 13- заблокировать или разблокировать строку
  • 14- подтвердить или сохранить
  • 15- статус тока или напряжения
  • 16- установка данных памяти
  • 17- включить-выключить
  • 18- установка выходного напряжения
  • 19- установка выходного тока
  • 20- установка защиты перенапряжения
  • 21- установка перегрузки по току
  • 22- установка перегрузки по мощности
  • 23- установка яркости экрана
  • 24- установка набора данных в памяти
  • 25- фактическое значение выходного напряжения и тока

Инструкция по эксплуатации

  1. Можно скачать цветную инструкцию на русском языке в PDF.

При подключении источника питания, экран показывает заставку «добро пожаловать», а затем переходит в основной интерфейс. В главном интерфейсе, значения напряжения и выходного тока, можно установить текущее значение — находится в верхней части экрана. На левой части — текущее реальное выходное напряжение, реальный выходной ток и реальная выходная мощность. Данные про входное напряжение находятся в нижней части экрана.

Полезное:  Станок лазерной и фрезерной обработки металла и дерева - конструктор для сборки своими руками

Установка защиты

Пронажимайте страницы вверх или вниз до страницы, чтобы высветилось S-OVP, S-OCP или S-OPP, это установка значения перенапряжения, перегрузки по току и перегрузки по мощности соответственно; кратковременно нажмите кодирование на потенциометре, чтобы войти в статус регулировки численного значения, которое вы хотите отрегулировать. Повернуть энкодер потенциометра для регулировки численного значения. Если хотите выйти из регулировки — коротко нажмите SET.

Регулировка яркости экрана

Пронажимайте страницы вверх или вниз до страницы, обозначенной B-LED, а затем кратковременно надо нажать энкодер потенциометра, чтобы войти в состояние настройки яркости экрана. Поверните регулятор потенциометра для регулировки численного значения. Чтоб выйти из меню регулировки — коротко нажмите SET. Тут есть 6 уровней яркости ЖК-экрана, уровень 0 является самым темным, а уровень 5 — самым ярким.

Как программировать память

Так же возле ячейки имеется изменяемый параметр ON/OFF. Он работает следующим образом: если при активированном выходе конвертера вызовите данные из ячейки памяти с значением ON — параметры сразу применятся, выход останется активным, если OFF — выход отключится. При деактивированном выходе разницы нет. В новой версии конвертера есть дополнительный пункт меню, в котором можно задавать и включение/выключение выхода конвертера, при вызове данных из ячейки памяти. Для быстрого вызова данных в ячейках М1 и М2 — необходимо нажать соответствующую кнопку слева. Запись в остальные ячейки памяти — аналогично. Выбираем ячейку, вносим изменения, сохраняем нажатием на SET — под пиктограммой CV загорается номер ячейки.

Отзывы про импульсные инверторы DPS3003 — DPS5015

… Очень миниатюрная вещь, думал она размером побольше. Проверил — вроде работает. На плате ни где не нашёл надпись с номером модели, надеюсь та что я заказывал — 5015.

… Прибор изготовлен аккуратно. Проверил от блока питания в 48В 10А, все работает. Планирую использовать при сборке лабораторного блока питания. Показания по напряжению при <10В расходятся с мультиметром примерно на 0.1В, при более высоких на 0.2В. По току точность выше. Для моих задач этого достаточно.

… Заказал два блока, оба работают без нареканий. Подавал на вход 53В случайно перепутав полярность — работает (есть защита от переполюсовки питания). В качестве источника использую серверный блок питания Emerson HD4825-3. У него на выходе 53,5В 25А. Идеально подходит под это устройство!

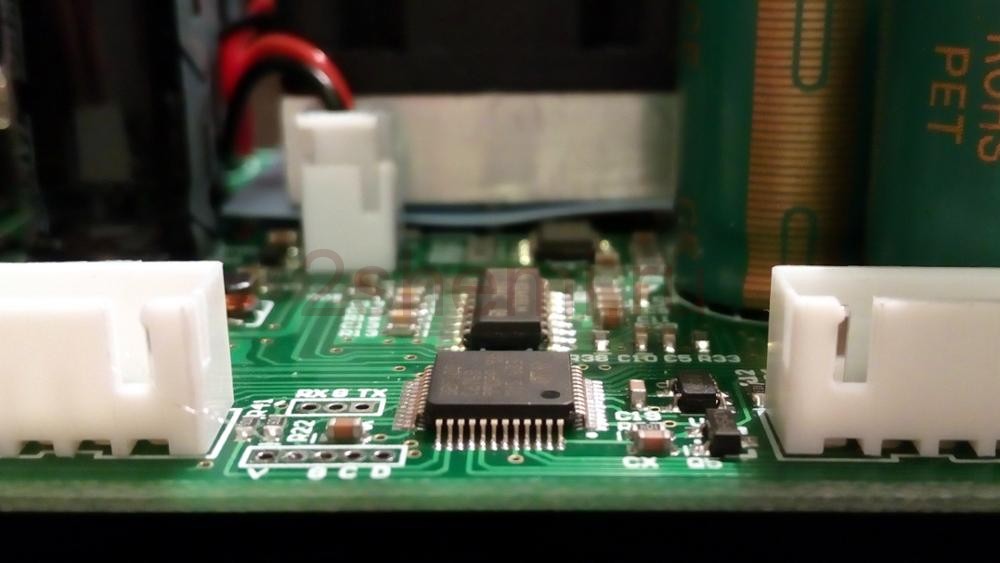

… Заметил изменения на плате. Это уже как минимум 3 ревизия платы. Производитель всё время улучшает изделие. Вот и в этот раз, заметил измененную разводку порта Jtag или USB, возле микропроцессора. Второе, что бросилось в глаза, это изменённый узел выходной части конвертера. Добавлен диод, наверное для возможности заряда АКБ или может какая то дополнительная защита, от переполюсовки?

… Есть, конечно, потребность в экране побольше, так как приходится всматриваться в настройки… Это чтобы придраться к чему-нибудь. А вообще, в таком ценовом диапазоне, трудно найти что-то более подходящее для организации лабораторного блока питания на все требуемые напряжения. Сразу же проверил от имеющегося блока питания 24V. Запитал 3V компрессор. Удобно! Мало того, что параметры можно выставить в настройках, и он их сохранит до следующего включения, так ещё и на ходу можно точно и быстро поправить значения тока и напряжения. Защита по току работает. Индикация вполне шустрая. У коллеги ранее заказанный DPS5015 немного отличается от моего экземпляра.

… Неправильно разведен делитель измерения входного напряжения. При входном токе 8А показывает на 1,5В меньше, чем на самом деле. Исправить можно подключив земляной вывод резистора R7 к конденсатору C18(перебив дорожку к 4-му выводу U03 XL7005)». На моём устройстве уже другая разводка и стабилизатор magi-technology 7133h (аналог НТ7133-1) по другому распаян. Производитель выпускает новые версии платы?

Видео обзор

Подведём итог

Думаем можно смело использовать этот преобразователь в составе мощного универсального зарядного устройства, лабораторного блока питания. Специального БП к различному промышленному оборудованию.
