Десульфатация автомобильного аккумулятора

Десульфатация представляет собой процесс восстановления емкости свинцово-кислотных аккумуляторов, направленный на устранение сульфата свинца (PbSO₄), который оседает на электродах при глубоком разряде или длительном простое. Этот процесс, известный как сульфатация, снижает способность аккумулятора удерживать заряд и сокращает его срок службы. По статистике, более 80% свинцово-кислотных аккумуляторов выходят из строя именно из-за сульфатации.

Цель статьи — объяснить процесс сульфатации и методы десульфатации с практической точки зрения, дополнив изложение кратким теоретическим обзором и поделиться схемой рабочего прибора.

Теоретические основы сульфатации

В полностью заряженном свинцово-кислотном аккумуляторе положительный электрод состоит из диоксида свинца (PbO₂), отрицательный — из чистого свинца (Pb), а электролитом служит 37%-ный раствор серной кислоты (H₂SO₄) с плотностью 1,28 г/см³. При разряде на обоих электродах образуется сульфат свинца (PbSO₄), а электролит становится менее концентрированным. В полностью разряженном состоянии (до 1,75 В на элемент) плотность электролита снижается до 1,15 г/см³.

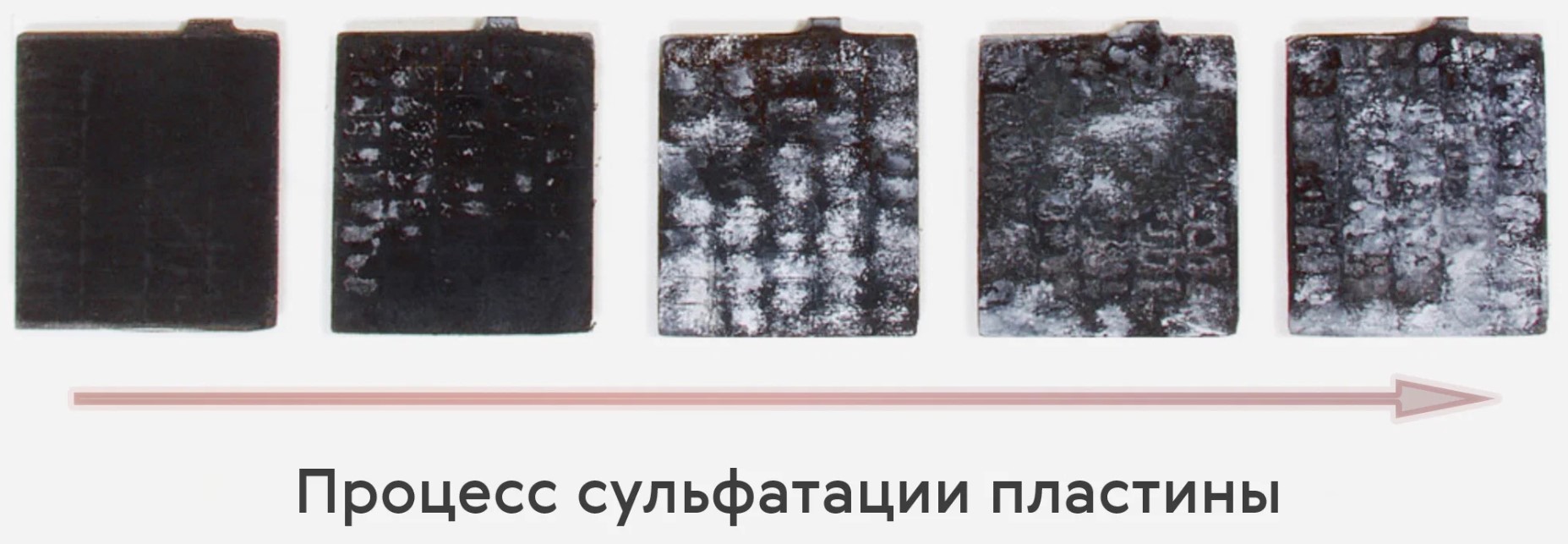

Образование сульфата свинца на электродах — естественный процесс, называемый сульфатированием. Если аккумулятор заряжается сразу после разряда, сульфат свинца растворяется, возвращаясь в электролит, а плотность раствора восстанавливается до 1,28 г/см³. Но при длительном пребывании в разряженном состоянии (от нескольких часов до дней) он кристаллизуется, приобретая устойчивую структуру. В таком состоянии он трудно поддается восстановлению при стандартной зарядке, что приводит к снижению плотности электролита и уменьшению емкости аккумулятора.

Кристаллический сульфат свинца действует как изолятор, увеличивая внутреннее сопротивление аккумулятора и снижая его полезную емкость.

Методы десульфатации батареи

Химическая десульфатация

Для удаления сульфата свинца применяются химические вещества, такие как раствор этилендиаминтетрауксусной кислоты (ЭДТА). Эти вещества растворяют кристаллический сульфат, отделяя его от электродов. Однако часть активного материала оседает на дне аккумулятора, что делает невозможным его полное восстановление. Кроме того, такой метод увеличивает риск короткого замыкания из-за накопления осадка в ограниченном пространстве между электродами и дном корпуса. В связи с этим химическая десульфатация не получила широкого распространения.

Электрическая десульфатация

Более эффективным методом является использование импульсных электрических сигналов для разрушения кристаллического сульфата свинца. Исследования показали, что импульсы определенной частоты, формы и амплитуды способны расщеплять PbSO₄ на свинец (Pb) и сульфат-ионы (SO₄²⁻), возвращая их на электроды и в электролит соответственно. Это приводит к увеличению плотности электролита и восстановлению емкости аккумулятора, в некоторых случаях до заводских значений.

Принцип работы десульфатора

Устройство десульфатации генерирует импульсы переменного тока, которые преодолевают изолирующие свойства сульфата. В отличие от постоянного тока, переменный ток заряжает и разряжает изолятор, способствуя разрушению кристаллической структуры PbSO₄. Одним из пионеров в этой области является Купер, который в 2000 году предложил схему десульфататора, работающего от аккумулятора напряжением 12 или 24 В. Устройство Купера генерирует пилообразные импульсы с частотой 1 кГц и пиковым током около 3 А, что позволяет проводить процесс без отключения аккумулятора от системы. Для более крупных современных АКБ была разработана улучшенная схема с частотой импульсов 6 кГц и пиковым током 4 А. Среднее потребление такого устройства составляет около 150 мА.

Практические примеры

Автомобильный аккумулятор 12 В, 40 А·ч

Аккумулятор, использовавшийся в небольшом автомобиле, демонстрировал проблемы с запуском двигателя зимой, несмотря на регулярную подзарядку и поддержание уровня электролита. После полной зарядки плотность электролита составила 1,21–1,22 г/см³, что указывало на частичную сульфатацию и снижение емкости примерно вдвое. АКБ был подключен к десульфатору с частотой 6 кГц и пиковым током 4 А, а также к блоку питания, поддерживавшему напряжение 13,5–13,6 В. Процесс проводился при температуре 15–18 °C в течение 13 дней. Плотность электролита увеличилась до 1,25–1,26 г/см³, что позволило аккумулятору надежно запускать двигатель даже в холодную погоду. Полное восстановление до 1,28 г/см³ не произошло из-за необратимой потери части активного материала.

Тяговая батарея 12 В, 26 А·ч

Аккумулятор, использовавшийся в фотоэлектрической системе, имел емкость 21,9 А·ч (85% от номинальной) после года эксплуатации. Десульфатация проводилась с использованием индукционного десульфатора с пиковым током 20 А и частотой 6 кГц в течение 4 дней при напряжении 13,75 В. После процесса емкость увеличилась до 28,6 А·ч (110% от номинальной), что соответствует оптимальному состоянию для новой батареи после нескольких циклов.

Тяговые аккумуляторы 12 В, 100 А·ч

Два АКБ, подвергшиеся глубокому разряду и длительному простою, имели емкость всего 2,5 А·ч (2,5% от номинальной). После двухнедельной десульфатации с пиковым током 30 А емкость увеличилась лишь до 3 А·ч. Осмотр выявил значительную потерю электролита, из-за чего электроды были частично оголены. После добавления дистиллированной воды и повторной десульфатации с контролем плотности емкость достигла 44 А·ч и 38 А·ч для двух аккумуляторов соответственно. Ключевым фактором успеха стало продолжение разряда до плотности 1,10 г/см³, что позволило устранить окисление электродов.

Рекомендации по эксплуатации

Итого, для предотвращения сульфатации и поддержания работоспособности аккумуляторов рекомендуется:

• Избегать полного разряда и обеспечивать полную зарядку не реже одного раза в две недели.
• Регулярно проверять уровень электролита, поддерживая его выше верхнего края электродов.
• Контролировать плотность электролита; при снижении ниже 1,24 г/см³ проводить десульфатацию в течение нескольких дней.
• Проводить десульфатацию при напряжении 13,5–13,8 В для максимальной эффективности.

Описание десульфатора

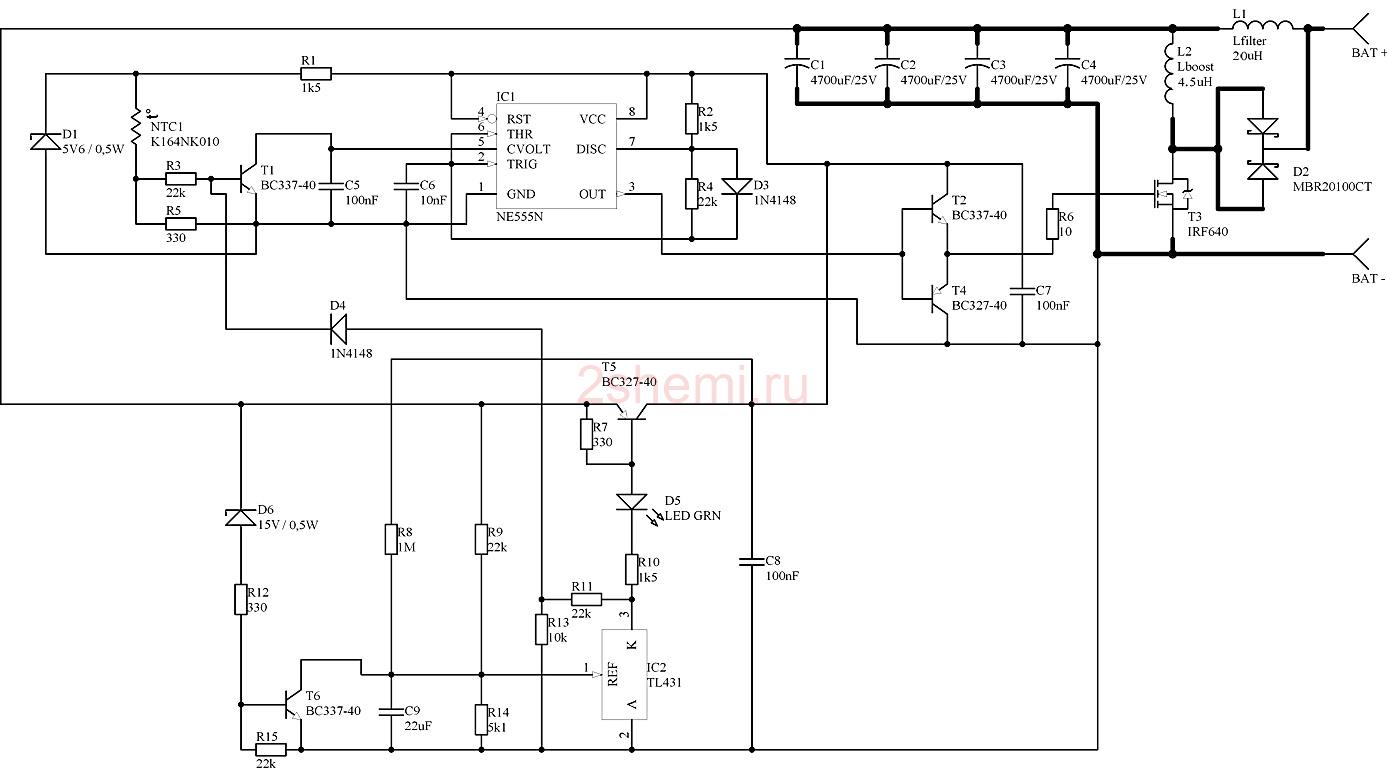

Для практического восстановления АКБ разработано устройство, генерирующее импульсы с пиковым током 30 А и частотой 6 кГц. Схема основана на принципе повышающего преобразователя с использованием таймера NE555 в режиме астабильного триггера. Устройство включает защиту от перенапряжения, тепловую защиту и фильтр нижних частот для стабильной работы от аккумулятора.

Схема и изготовление

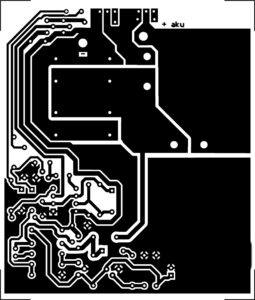

Схема включает катушки индуктивности L1 (19 витков) и L2 (8 витков), намотанные на тороидальные сердечники T106-26. Для сборки используются стандартные компоненты, а печатная плата адаптирована для упрощения монтажа. Устройство оснащено предохранителем на 15 А и радиатором с тепловым сопротивлением не более 5 °C/Вт.

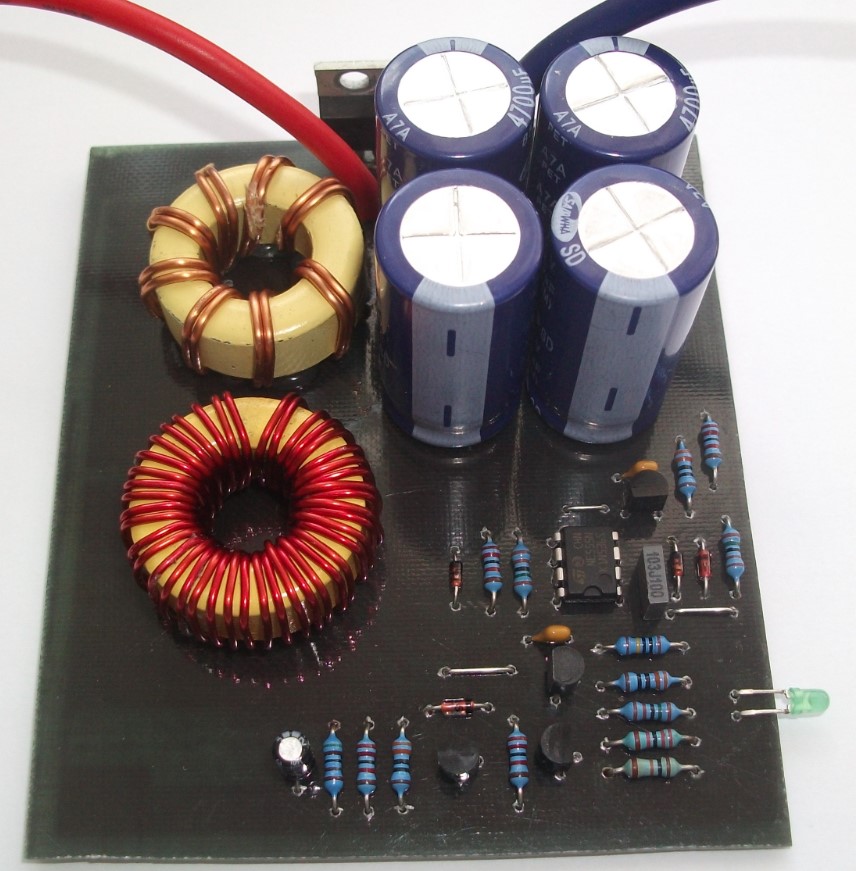

Сборка устройства начинается с установки компонентов на печатную плату, следуя стандартной последовательности:

1. Монтаж низкопрофильных компонентов: устанавливаются резисторы и проволочные перемычки.
2. Установка пассивных элементов: монтируются катушки индуктивности, конденсаторы и диоды.
3. Установка активных компонентов: устанавливаются транзисторы и микросхема NE555.
4. Финальная сборка: паяются силовые транзисторы T3, диод D2 и кабели к клеммам аккумулятора. На положительный кабель рекомендуется установить предохранитель номиналом 15 А для защиты от неправильного подключения.

Перед монтажом на радиатор проводится предварительное тестирование:

• Подключите устройство к заряженному аккумулятору 12 В без внешнего источника питания. Светодиод D5 должен слабо светиться.
• Повысьте напряжение до 13,3 В с помощью зарядного устройства. Устройство должно активироваться, что подтверждается ярким свечением D5 и высокочастотным звуком (около 6 кГц).

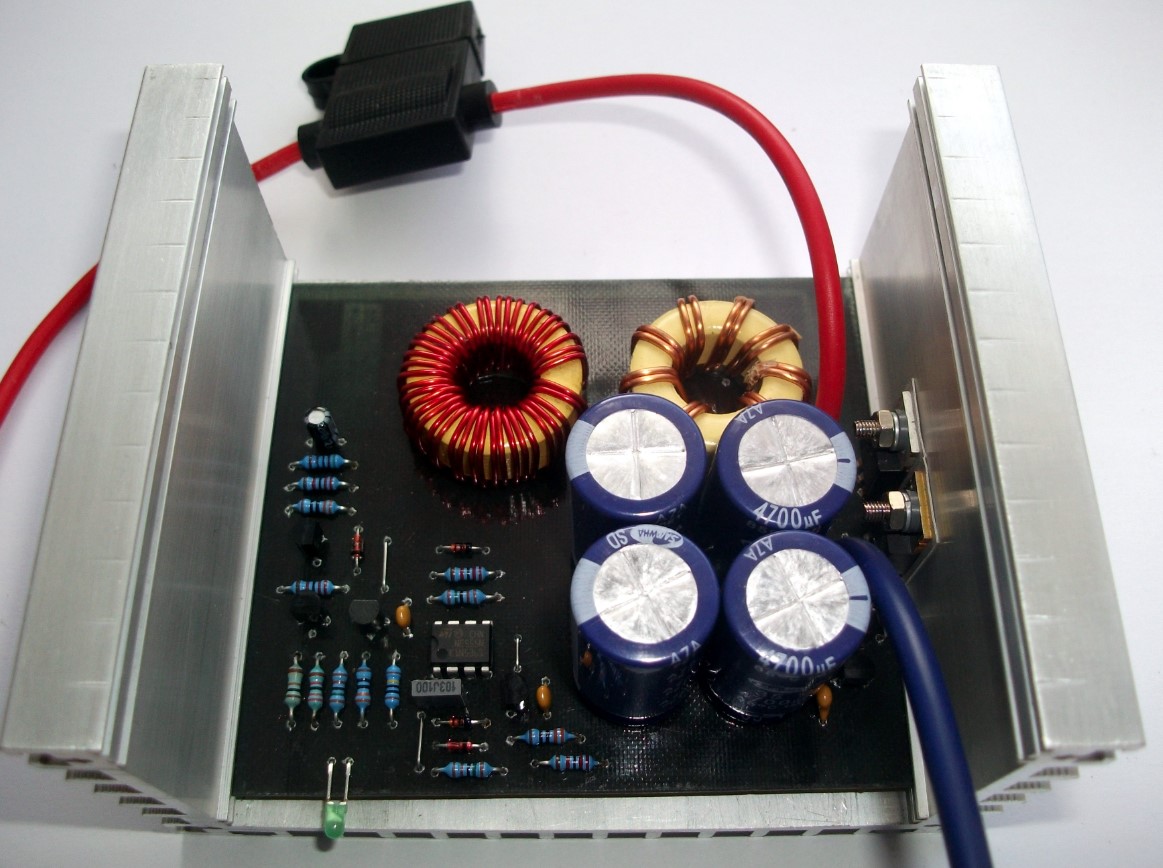

Важно: без радиатора устройство нельзя эксплуатировать дольше нескольких секунд, чтобы избежать перегрева T3 и D2. Для монтажа на радиатор используются изолирующие шайбы и теплопроводящая паста для термистора NTC1.

Намотка катушек

Катушки L1 и L2 изготавливаются вручную на тороидальных сердечниках T106-26 (наружный диаметр 27 мм), которые можно извлечь из блоков питания AT/ATX.

• L1: 19 витков, намотанных двумя параллельными проводниками диаметром 1 мм (эквивалент сечения 2 мм²).
• L2: 8 витков, выполненных аналогично.

Для сердечников меньшего размера (например, T94-26) количество витков корректируется: 30 для L1 и 11 для L2, а резистор R2 заменяется на 1,0 кОм для уменьшения ширины импульса. Это снижает пиковый ток до 20 А, увеличивая время процесса.

Особенности использования

• Устройство автоматически отключается при напряжении аккумулятора ниже 13,0 В и включается при превышении 13,3 В, что обеспечивает работу только в условиях заряда или полного заряда.
• Защита от перенапряжения срабатывает при 15,5 В, предохраняя NE555 от повреждения.
• Тепловая защита регулирует мощность при температуре выше 50 °C, поддерживая безопасный режим работы.

Советы и рекомендации

Для достижения наилучших результатов рекомендуется:

• Проводить десульфатацию при температуре 15–22 °C, чтобы избежать перегрева или замедления химических процессов.
• Использовать развязывающий дроссель (около 200 мкГн) между источником питания и десульфатором для повышения эффективности.
• Регулярно измерять плотность электролита (при наличии доступа к ячейкам) для контроля прогресса. Прекращение роста плотности указывает на завершение процесса или необратимую потерю активного материала.

Уход за аккумуляторами

Для продления срока службы АКБ:

• Избегайте глубоких разрядов (ниже 10,5 В или плотности 1,16 г/см³).
• Поддерживайте уровень электролита, доливая дистиллированную воду при необходимости.
• Проводите профилактическую десульфатацию при снижении плотности ниже 1,24 г/см³, даже если аккумулятор полностью заряжен.

Ограничения метода

Десульфатация эффективна только для аккумуляторов, не имеющих механических повреждений (например, разрушения электродов или короткого замыкания ячеек). Если активный материал осел на дно или электроды подверглись коррозии, полное восстановление емкости невозможно. В таких случаях десульфатация может частично улучшить характеристики, но аккумуляторная батарея не вернется к заводским параметрам.

Выводы

Десульфатация свинцово-кислотных аккумуляторов с использованием импульсных устройств доказала свою эффективность для восстановления емкости при условии отсутствия необратимых повреждений. Метод позволяет продлить срок службы аккумуляторов, используемых в автомобилях, фотоэлектрических системах и других приложениях, сокращая затраты на замену. Устройство, основанное на схеме с частотой 6 кГц и пиковым током до 30 А, доступно для самостоятельного изготовления и может быть адаптировано под различные типы аккумуляторов. Для успешной десульфатации важно соблюдать рекомендации по эксплуатации, контролировать состояние аккумулятора и своевременно проводить профилактические меры. Несмотря на ограничения, связанные с необратимыми процессами в старых или сильно поврежденных аккумуляторах, метод остается ценным инструментом для поддержания работоспособности свинцово-кислотных батарей.
