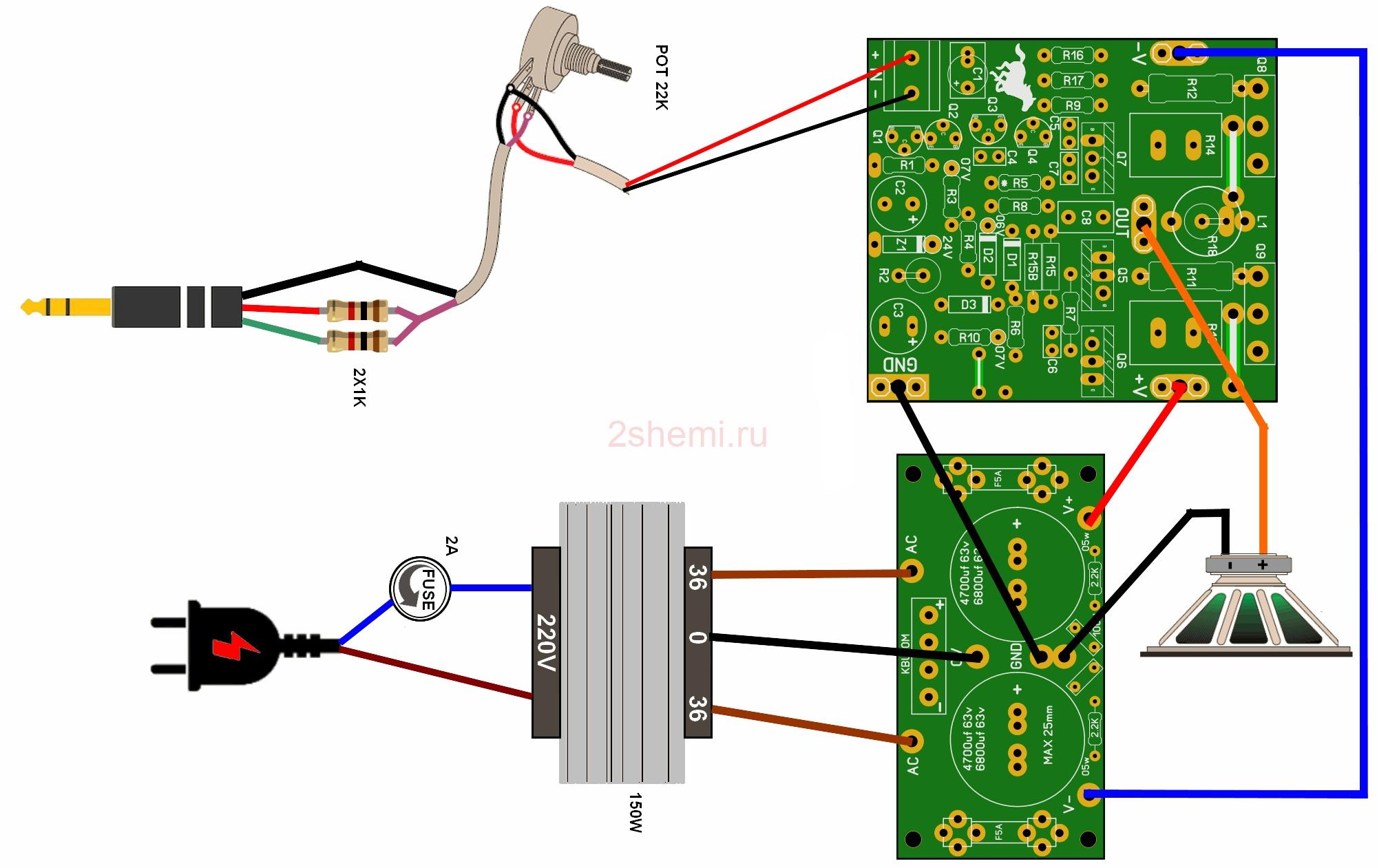

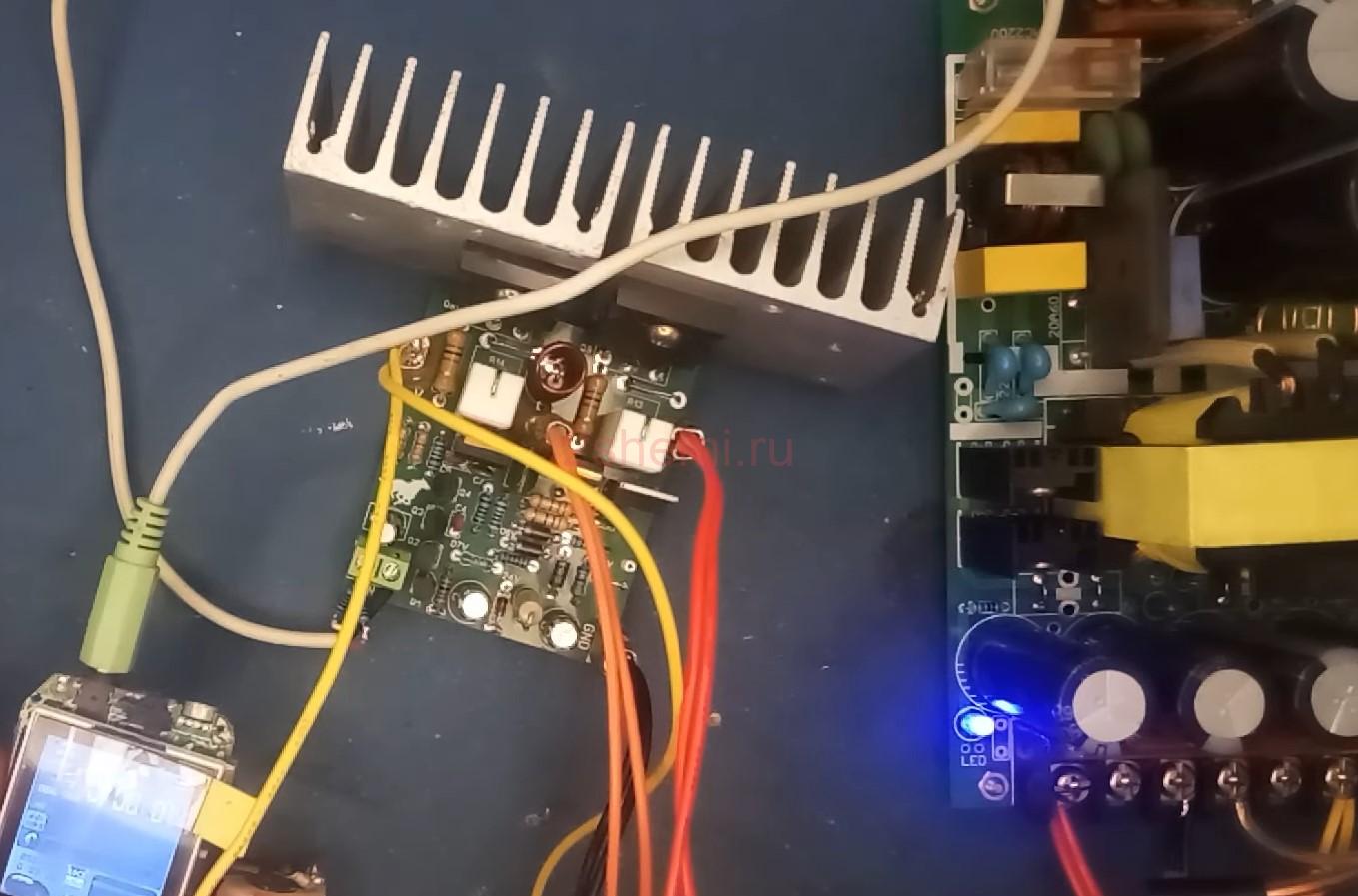

Вот ещё одна стабильная версия качественного моноусилителя. Он может выдавать мощность 100 Вт с динамиком 8 Ом, а также может использоваться и с нагрузкой 4 Ом. Его шум очень низкий, он не издает щелчков при включении. Несмотря на то, что в качестве БП использовался SMPS, шума, гула и других призвуков практически не было.
Эта конфигурация известна как полукомплементарный усилитель. УНЧ является моно версией усилителя, обычно называемого «Зенер». Такое название было дано потому, что в схеме есть стабилитрон, который стабилизирует входную дифференциальную пару.
Превосходная стабильность, мощность и низкий уровень гармонических искажений — идеальная схема УМЗЧ для использования с предусилителями электрогитары, бас-гитары или просто для озвучивания с помощью аудиоисточников MP3 и USB.

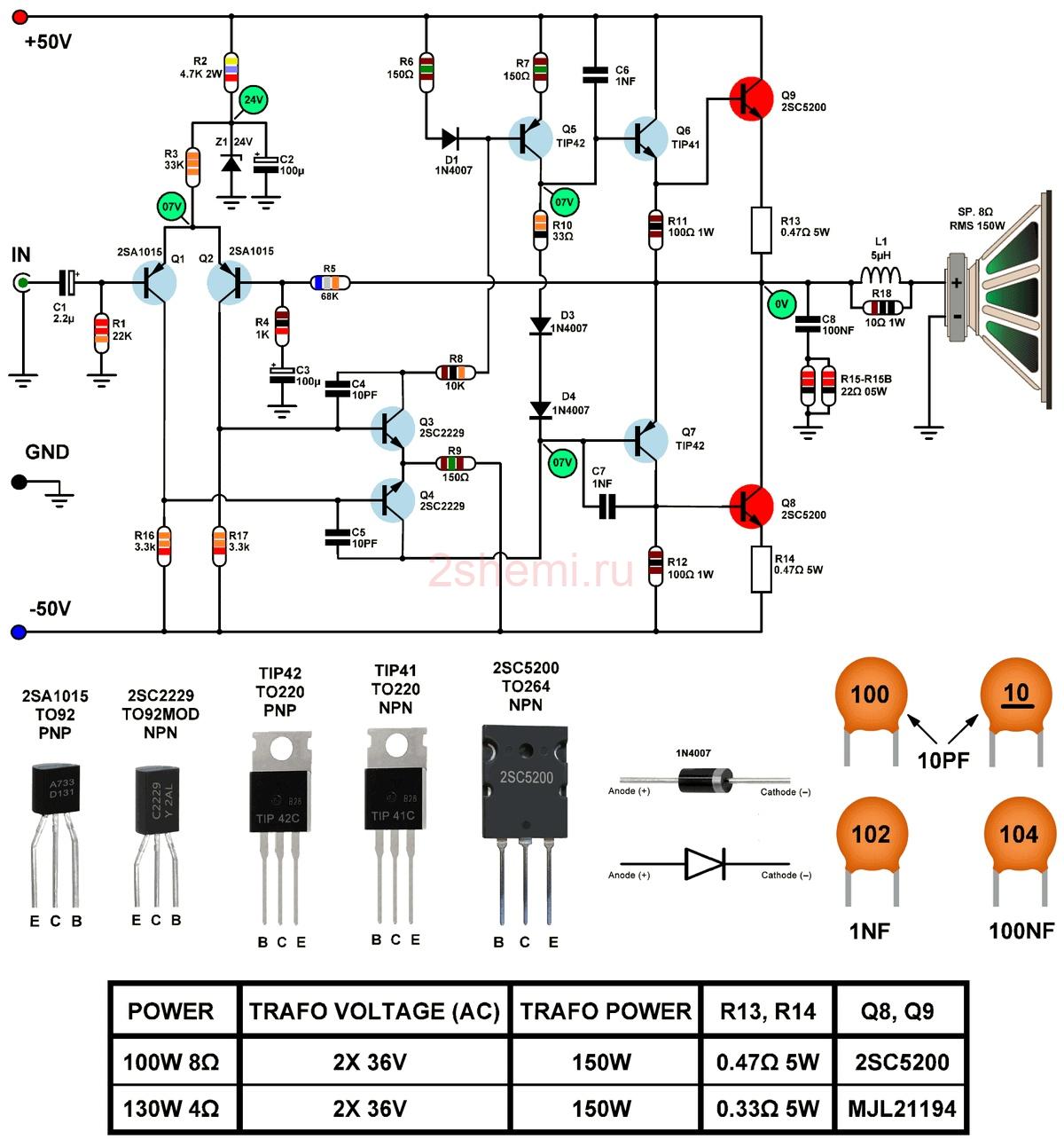

Схема электрическая моноусилителя 8 Ом 100 Вт
Схема может выдавать RMS честных 100 Вт с динамиком 8 Ом. Конденсатор на входе может быть от 0,47 мкФ до 4,7 мкФ.
- Убедитесь, что значения hFE транзисторов 2SA1015, подключенных к общему эмиттеру, близки друг к другу. Их коэффициент усиления должен быть около 170.
- Значение hFE транзисторов TIP41, TIP42 может быть от 120 до 160. Если они намного ниже или намного выше этого значения, возможно это подделка.
- Оригинальные силовые транзисторы имеют низкий коэффициент усиления. Он варьируется от 30 до 180 в зависимости от модели. Измерьте hFE 2SC5200, там должны получить показание 80 или меньше. Для 2SC5200 hFE должен быть от 50 до 90.
С транзисторами MJL21194 можно увеличить напряжение трансформатора примерно до 2х 40 В переменного напряжения и получить немного больше мощности, что особенно заметно в басах. Допустимо использовать трансформатор 2х 35 В с транзистором 2SC5200. Для полной мощности выхода, мощность трансформатора может быть 150 Вт и выше.
Допуск резисторов малой мощности составляет 5%, но было бы лучше, если использовать резисторы 1/4 с точностью 1%.
Выходной фильтр используется для того, чтобы усилитель видел резистивную нагрузку на выходе вместо индуктивной нагрузки динамика. Его цель — предотвратить прохождение обратных токов, создаваемых динамиком. Они могут повредить выходы усилителя. Он также помогает снизить вероятность высокочастотных колебаний. Катушка L1 изготавливается путем намотки 12 витков 1 мм проволоки на 9 мм стержень.

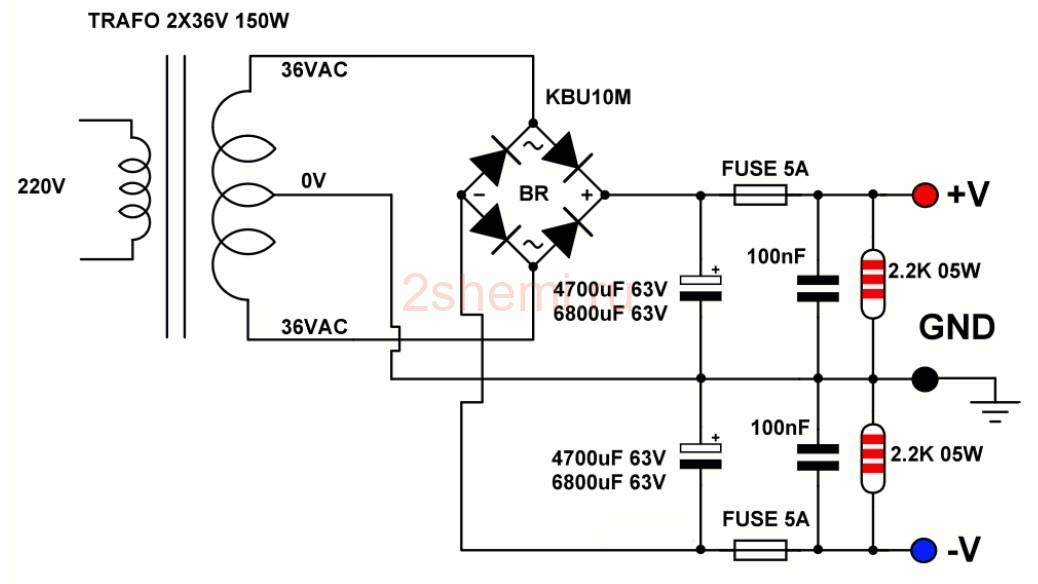

Схема блока питания УМЗЧ

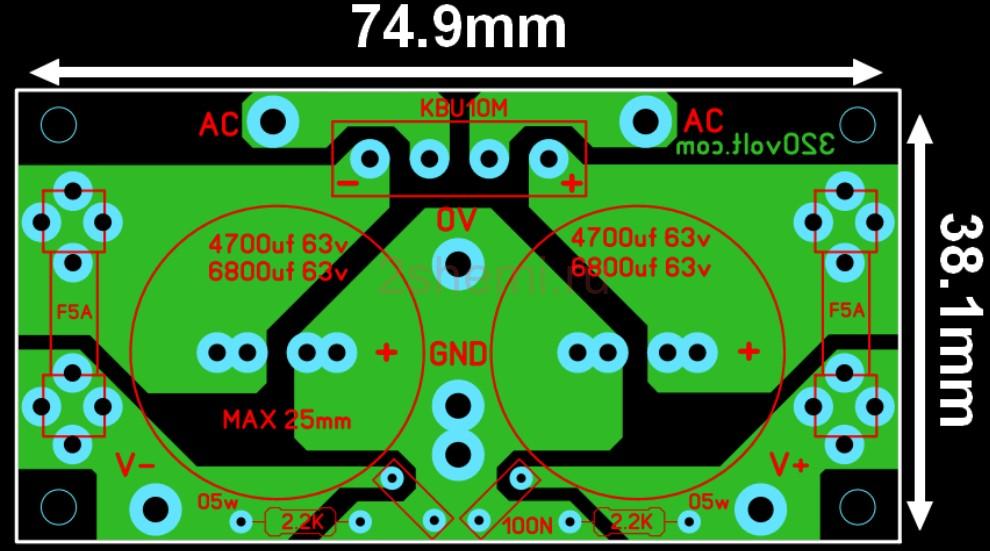

Вот небольшая схема и печатная плата для выпрямления напряжения, конденсаторы фильтра могут быть в диапазоне 63 В 4700 мкФ — 6800 мкФ. Можно использовать эту схему в различных аналогичных усилителях.
Размер печатной платы довольно небольшой, 52 х 58 мм печатная плата однослойная.
На схеме усилителя показаны напряжения, которые должны быть в определенных точках, которые позволяют понять, работает ли схема правильно.
Измерение BIAS на базе TIP41 должно дать 0,7 В. Конечно, добиться полностью симметричного BIAS в этом усилителе довольно сложно, особенно если принять во внимание слабое качество сегодняшних транзисторов. Если что, попробуйте установить подстроечный резистор вместо резистора сопротивлением 33 Ом и выполнить регулировку.
Перед началом измерений усилителя подключите лампу 220 В 60 Вт к одному из входов 220 В трансформатора. Таким образом, в случае возникновения проблем, сможете защитить схему, обойдясь без серьезных повреждений. Если измерения верны и нет перегревающихся частей, можете убрать лампу и продолжить испытания.
В версии усилителя Zener, использующей 4-омные динамики, есть два изменения: резисторы 0,33 Ом 5 Вт используются вместо резисторов 0,47 Ом 5 Вт. Последовательный резистор и диоды 1N4007 от коллектора транзистора Q5 и резистор 33 Ом на участке, идущем к базе транзистора Q7, были заменены.
