Этот инструмент помогает подобрать тип реле и ориентировочные параметры — номинал контактов, пиковый рейтинг, конфигурацию контактов, элементы защиты и оценочный ресурс, для управления электрическими нагрузками автомобиля. Основан на вводимых параметрах: напряжение бортсети, номинальный и пусковой токи, тип нагрузки, частота переключений и условия эксплуатации.
Кому пригодится сервис
- Автомеханикам и автоэлектрикам — для быстрого предварительного подбора реле и защиты.
- Проектировщикам электроники и OEM-инженерам — для оценки требований к контактной части и ресурсам.
- Автолюбителям — для правильного выбора реле при дооснащении автомобиля (доп. насосы, вентиляторы, магнитолы, моторы подогрева и т.п.).
Входные параметры
- Напряжение бортсети — обычно 12 V или 24 V, указывайте фактическое рабочее напряжение.
- Номинальный ток нагрузки — средний рабочий ток при нормальной работе нагрузки.
- Пусковой ток — кратковременный пик при включении (например, для двигателей, ламп накаливания в момент включения).
- Тип нагрузки — резистивная / индуктивная / ёмкостная / DC-мотор / LED-освещение. Тип определяет требования к контактным материалам и искрогашению.
- Частота переключений — сколько включений/выключений в час (важно для выбора между EMR и SSR и оценки ресурса).
- Рабочие условия — температура, влажность, вибрация, пыль. Жёсткие условия уменьшают ресурс EMR и требуют более надёжных решений.
- Предпочтение по типу реле — если вы предпочитаете EMR, SSR или гибриды (можно оставить «любой»).
- Требования по ресурсу — ожидаемое число циклов или годы работы при заданной частоте переключений.
Выходные данные
- Рекомендуемый тип реле — EMR (электромеханическое), SSR/MOSFET (полупроводниковое) или гибридное решение.
- Напряжение катушки / управления — варианты катушек EMR (12/24 V) или требования управления SSR (логический вход 3–32 V DC и т.п.).
- Рекомендованный номинал контакта — ток контакта в A (с учётом коэффициента запаса) при заданном рабочем напряжении.
- Рекомендованный пиковый / импульсный рейтинг — способность выдерживать пусковой ток.
- Конфигурация контактов — SPST, SPDT, DPDT и др. (рекомендуется для управления реверсом мотор-редукторов — DPDT).
- Рекомендации по защите — предохранитель, TVS, RC-цепочка, диод для индуктивной нагрузки, NTC/ограничитель пускового тока и т.п.
- Оценочный ресурс — примерная оценка в циклах/годах на основе частоты переключений и типа нагрузки.
- Коэффициент безопасности — рекомендованный запас по току (например 1.25–2.5× в зависимости от характера нагрузки).
Принцип подбора реле
- Определяем рабочий ток Inom и пиковый ток Ipk. Контакт должен иметь номинал ≥ Inom × k, где k — коэффициент безопасности (для резистивной нагрузки k ≈ 1.25; для индуктивной или двигателей — 1.8–2.5).
- Пиковый рейтинг контактов должен покрывать Ipk кратковременное значение. Если Ipk значительно выше номинала, требуется мягкий пуск или более крупный контакт.
- При высокой частоте включений (>100–1000 циклов/ч) предпочтительны полупроводниковые переключатели (SSR/MOSFET) или гибридные устройства — они имеют значительно больший ресурс по числу переключений.
- Для индуктивных цепей необходимы искрогасительные меры (диод, TVS, RC-снаббер); для LED — защита от перенапряжений и корректное управление током.
- Выбор предохранителя: предохранитель должен защищать проводку и быть немного выше номинального рабочего тока, но ниже допустимого перегрузочного состояния контактов — часто 1.25–1.5× Inom с учётом пусковых токов.
Формулы и простые расчёты
Условный алгоритм расчёта рекомендуемого номинала контакта:
I_rec = max( roundToStd( I_nom × k_type ), I_nom + 0.5 × I_pk )
где k_type — коэффициент безопасности, зависящий от типа нагрузки: резистивная ≈1.25; LED/электроника ≈1.5; ёмкостная ≈1.8; индуктивная ≈2.2; DC-мотор ≈2.5.
Рекомендации по защите
- Предохранитель: около 1.25–1.5× номинального рабочего тока, учитывать пусковой ток и возможность селективного срабатывания.
- Диод свободного хода: для индуктивных нагрузок — ставится параллельно (обратный диод), чтобы защитить переключатель/электронику от обратных ЭДС.
- RC-снаббер: для уменьшения дугового пробоя и перенапряжений при переключениях индуктивных нагрузок.
- TVS/варистор: для подавления быстрых всплесков напряжения на проводке и входах SSR.
- NTC или мягкий пуск: для ламп и двигателей с большим стартовым током.
Справочная таблица: ориентиры по реле и контактам
| Применение | Выбор типа | Контакты | Защита |
|---|---|---|---|
| Освещение LED / мелкие электроприборы | SSR / MOSFET | ≥ 10–30 A в зависимости от нагрузки | TVS, предохранитель |
| Лампа накаливания / габариты | EMR | ≥ 15–30 A зависит от пуск.тока | NTC, предохранитель |
| DC-моторы (малые насосы) | EMR / гибрид | ≥ 40–200 A в зависимости от мощности | Диод/TVS, предохранитель, мягкий пуск |
| Большие индуктивные нагрузки | EMR с искрогашением / гибрид | ≥ 50–300 A | RC/TVS, предохранитель |
| Высокочастотное переключение | SSR / MOSFET | зависит от теплового рассеяния | Охлаждение, тепловая защита |
Популярные электромагнитные автомобильные реле
| Модель | Тип | Номинал | Особенности |
|---|---|---|---|
| Bosch 0 332 019 150 | 5-контактное реле | 30 A @ 12 V DC | Универсальное авто-реле, широкое применение |
| Omron G8JN-1C6T-F | 1 CO, PCB | 40–80 A | Для высоких пусковых токов |
| Panasonic TE | 1 CO / 2 CO | 25–40 A | Компактные силовые решения |
| TE / Tyco V23134-A | Вставное / панельное | 30–40 A | Распространённое OEM-реле |
| Hella 4RD серия | 4/5-pin | 30–70 A | Классические автомобильные реле |
| Fujitsu FTR серия | PCB / plug-in | 20–40 A | Надёжные модели для авто |
| Panasonic TQ2 серия | PCB, малый корпус | 10–20 A | Сигнальные цепи |
| Mitsumi / Rubicon | PCB / plug-in | 10–40 A | Универсальные варианты |
| Schrack Finder 40.52 | IEC/авто-формат | 30–40 A | Надёжные промышленные реле |
| Kemet / Song Chuan | Plug-in | 20–80 A | Доступные решения |
| Panasonic JQ1P / JTX | Платное / вставное | 10–30 A | Широко используются в автоэлектрике |
| Bosch Mini | Мини-корпус | 20–30 A | OEM и послепродажное обслуживание |
| TE Schrack Mini | 1 CO / 2 CO | 25–50 A | Компактные автомобильные реле |
| Omron G8P / G8JN | Различные форматы | 20–80 A | Популярное семейство |
| Mitsubishi Automotive | Автокорпус | 30–80 A | OEM реле японских авто |
| Tyco V23134 | Стандартный автоформат | 30–60 A | Часто встречаются в авто |
| Bosch High Current | Силовые реле | 80–150 A | Для стартерных цепей |
| Sugiyama / Panasonic Power | Power корпус | 40–100 A | Силовые цепи |
| Relpol / Finder Auto | Plug-in / DIN | 20–60 A | Авто и промышленность |
| Hongfa JQ / HFV | Стандартные | 20–80 A | Доступные китайские аналоги |
Популярные твердотельные реле для авто
| Модель | Тип | Ток | Описание |
|---|---|---|---|
| Crydom D1W | SSR DC-DC | 10–100 A | Промышленные SSR для DC цепей |
| Carlo Gavazzi SSR | SSR модуль | 10–100 A | Надёжные решения |
| Infineon BTS серии | Smart MOSFET | 20–200 A | Умные ключи high-side |
| STMicro STG / SMART MOS | Smart switch | 30–200 A | С встроенной защитой |
| Vishay MOSFET modules | Discrete / module | 30–300 A | Силовые MOSFET |
| Panasonic Automotive MOSFET | MOSFET switch | 20–150 A | Автомобильные переключатели |
| Sharp SSM | MOSFET SSR | 10–60 A | Бесконтактная коммутация |
| IXYS / Littelfuse Power | Power module | 50–400 A | Для тяжёлых нагрузок |
| Semikron OptoMOS | SSR / MOSFET | 10–200 A | Промышленные решения |
| ROHM Power MOS | Discrete MOSFET | 20–200 A | OEM ключи |
| Zetex / Diodes Inc. | MOSFET module | 10–200 A | DC-переключатели |
| TE Solid-State Switch | MOSFET switch | 20–200 A | Готовые модули для авто |
| IXYS CPC OptoMOS | Micro SSR | до 100 A | Микроформат SSR |
| Carclo / KOA Modules | MOSFET switch | 30–150 A | Автомобильные цепи |
| Mornsun DC SSR | SSR module | 10–80 A | Компактные решения |
| Omega Crydom Micro | SSR | 10–50 A | Промышленные решения |
| Infineon TLE / IFS | High-side smart | 3–60 A | Встроенная диагностика |
| STMicro / Nexperia | Smart switch | 5–50 A | Контролируемые ключи |
| DIY MOSFET + Driver | Custom module | 30–300 A | Модульные решения |
| Littelfuse DC Solid-State | SSR DC | 10–100 A | Надёжные OEM-модули |
Инструкция по использованию калькулятора
- Введите действующее рабочее напряжение бортсети 12 или 24 В.
- Укажите номинальный рабочий ток нагрузки и пусковой ток, если известен.
- Выберите тип нагрузки — важно для определения k-фактора и мер защиты.
- Укажите частоту переключений — калькулятор оценит ресурс и предложит тип реле.

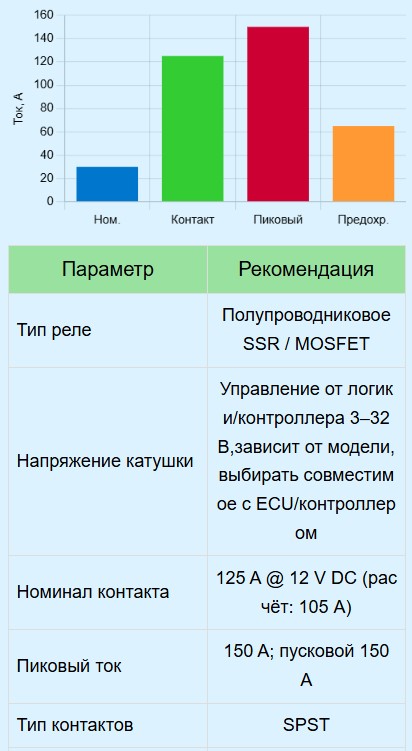

- Нажмите «Подобрать реле» — получите свод рекомендаций, список защитных мер и график сравнения токов.
Электромеханические реле имеют конечный ресурс механических и электрических контактов — в таблицах это 1000–1000000 электрических циклов при номинальной нагрузке. Полупроводниковые переключатели (SSR/MOSFET) выдерживают значительно больше циклов — до миллиарда, но требуют учёта теплового рассеяния и иногда имеют утечку в выключенном состоянии.
Практические рекомендации
- Всегда закладывайте запас по току — реальные пиковые режимы и старение контактов увеличивают токи прохождения.
- Для высокочастотных циклов используйте полупроводниковые решения, для мощных индуктивных нагрузок — EMR/гибриды с искрогашением.
- Учитывайте условия монтажа: в вибронасыщенной среде выбирайте реле с повышенной механической прочностью и защитой контактов.
- Согласуйте предохранитель с проводкой — он должен защищать провод, а не только контакты реле.
Частые вопросы
Можно ли использовать SSR для двигателя?
SSR удобны для быстрого переключения и длительного ресурса, но у них есть ограничения по допустимому пусковому току и тепловому рассеянию; для мощных DC-моторов часто применяют EMR или гибридные решения.
Как выбрать предохранитель?
Выбирайте предохранитель в пределах 1.25–1.5× номинального рабочего тока при учёте пусковых токов; при возможных кратковременных пиках используйте плавкие предохранители с соответствующей характеристикой времязависимости.
Что важнее: пиковый рейтинг или номинал?
Оба важны: номинал определяет долговременную способность контакта, пиковый рейтинг — выдержку кратковременных всплесков. При большом пиковом токе выбирайте увеличенный номинал или меры смягчения пуска.
Итого, программа даёт ориентировочные и практичные рекомендации для подбора реле и элементов защиты. Для окончательного выбора, особенно в критичных системах безопасности, следует сверяться с даташитами конкретной модели реле, учитывать тепловой режим, условия монтажа и консультации производителя/поставщика. Если вы сомневаетесь — выбирайте вариант с большим запасом по току и дополнительные меры защиты. А если не уверены в работоспособности имеющегося экземпляра — читайте материал по правильной его проверке.
