Онлайн расчёт геометрии колеса: взаимосвязи ширины профиля, высоты боковины, диаметра диска и общего диаметра шины. Программа помогает подбирать типоразмеры, оценивать изменение окружности и эффекты на скорость/тахометр, а также визуально проверять соответствие размеров при переходе на нестандартные комплектации. Результаты включают числовые значения и упрощённый чертёж поперечного сечения.

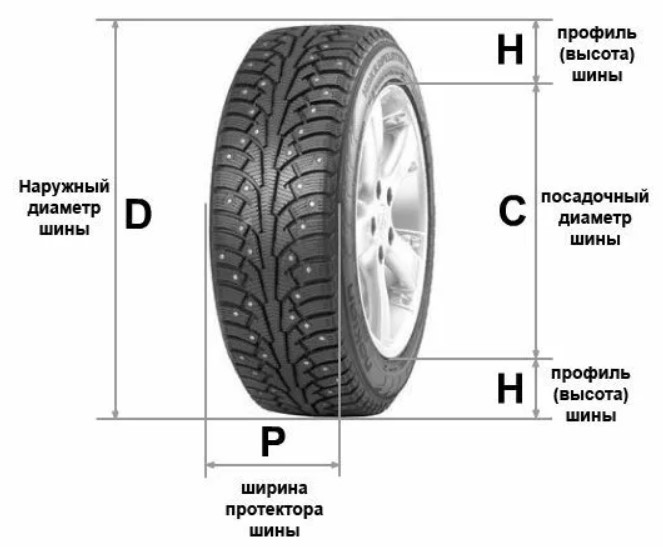

Входные параметры
- Ширина шины (мм) — измерение поперечного сечения шины по протектору; основа для расчёта профиля.
- Высота профиля (aspect, %) — отношение высоты боковины к ширине, выраженное в процентах (например 55%).
- Диаметр диска (дюймы) — внутренний диаметр шины, под который рассчитан обод (rim).
- Общий диаметр (опционально) — если задан, позволяет вычислить профиль по обратной формуле.
- Ширина для сравнения (опционально) — альтернативная ширина для быстрого сравнения итогового профиля и диаметра.
Формулы расчёта
$$
D_\text{rim(mm)} = D_\text{rim(in)} \times 25.4
$$
$$
h_\text{side} = \text{Width}_{\text{mm}} \times \frac{\text{Aspect}}{100}
$$
$$
D_\text{overall(mm)} = D_\text{rim(mm)} + 2 \cdot h_\text{side}
$$
$$
R_\text{overall(mm)} = \frac{D_\text{overall(mm)}}{2}
$$
$$
C = \pi \cdot D_\text{overall(mm)} \quad\text{(окружность, мм)}
$$
$$
D_\text{overall(in)} = \frac{D_\text{overall(mm)}}{25.4}
$$
$$
\text{Aspect} = \frac{D_\text{overall(mm)} — D_\text{rim(mm)}}{2\cdot \text{Width}_{\text{mm}}} \times 100
$$
Краткие пояснения
Высота боковины напрямую определяет общий диаметр и окружность колеса — при замене ширины или профиля меняется реальная передаточная характеристика автомобиля и показания спидометра/тахометра. Общий диаметр важен для подбора колёс, расчёта клиренса и корректности работы систем контроля устойчивости и ABS. Если известен желаемый общий диаметр, профиль можно вычислить обратной формулой.
Что выдаёт калькулятор
- Вычисленные высота боковины в мм, общий диаметр в мм и дюймах.
- Окружность колеса (метры) — полезно для оценки изменения пробега/скорости.
- Эквивалентный диаметр диска в мм и его соотношение с общей величиной.
- Сравнение с альтернативной шириной (если задана).
- Упрощённый чертёж поперечного сечения с подписями (в пикселях, с масштабированием).
Примеры расчётов пошагово
Пример 1 — распространённый типоразмер
Вводные данные: ширина = 205 мм, профиль = 55%, диск = 16″.
D_\text{rim(mm)} = 16 \times 25.4 = 406.4\ \text{мм}
$$
$$
h_\text{side} = 205 \times \frac{55}{100} = 112.75\ \text{мм}
$$
$$
D_\text{overall(mm)} = 406.4 + 2 \times 112.75 = 631.9\ \text{мм}
$$
$$
D_\text{overall(in)} = \frac{631.9}{25.4} \approx 24.88\ \text{″}
$$
$$
C = \pi \cdot 631.9 \approx 1985.8\ \text{мм} \approx 1.986\ \text{м}
$$
Итог: общий диаметр ≈ 631.9 мм (≈24.9″), окружность ≈ 1.986 м. При замене на другой типоразмер следует учитывать изменение скорости и показаний спидометра пропорционально изменению окружности.
Пример 2 — обратный расчёт по общему диаметру
Вводные данные: ширина = 225 мм, диск = 18″, желаемый общий диаметр = 700 мм (задан явно).
D_\text{rim(mm)} = 18 \times 25.4 = 457.2\ \text{мм}
$$
$$
\text{Aspect} = \frac{700 — 457.2}{2 \times 225} \times 100 \approx
$$
$$
\approx \frac{242.8}{450} \times 100 \approx 53.96\ \%
$$
$$
h_\text{side} = 225 \times \frac{53.96}{100} \approx 121.4\ \text{мм}
$$
Итог: профиль ≈ 54%, высота боковины ≈ 121.4 мм даёт общий диаметр ≈ 700 мм.
Рекомендации по подбору и справочники
При смене типоразмера старайтесь держать изменение общего диаметра в пределах ±3% от штатного, чтобы не нарушать работу электронных систем и не исказить показания скорости. Для спортивных настроек допустимы более жёсткие отклонения, но необходима проверка клиренса, рулевого угла и возможного трения о подкрылки. Всегда сопоставляйте высоту профиля и ширину: узкая шина с высоким профилем может иметь тот же диаметр, но иное боковое поведение.
Таблица справочных значений
| Параметр | Обознач. | Ед. | Типичные значения |
|---|---|---|---|
| Ширина шины | W | мм | 155 – 315 |
| Высота профиля | Aspect | % | 30 – 80 |
| Диаметр диска | Drim | ″ | 13 – 21 |
| Общий диаметр | Doverall | мм | 520 – 800 |
| Окружность | C | м | 1.6 – 2.5 |
| Изменение скорости при смене Ø | Δv | % | ≈ (ΔC/C)×100 |
| Рекомендация по допуску | — | — | ΔD ≤ ±3% |
Влияние изменений размеров на параметры авто
| Параметр | При увеличении размера (2-я > 1-я) |
|---|---|
| Общий диаметр шины, Doverall | Увеличится. Прямо влияет на все дальнейшие параметры: скорость при тех же оборотах, клиренс, окружность. |
| Окружность колеса, C | Увеличится примерно пропорционально диаметру; увеличение диаметра на X% → окружность +X%. |
| Показания спидометра / фактическая скорость | Если диаметр больше, реальная скорость будет выше, чем показывает спидометр (спидометр калиброван под старую Ø). При уменьшении — реальная скорость ниже показаний. |
| Одометр (пробег) | При большем диаметре одометр занижает реальный пройденный путь (один оборот = больше метража) — и наоборот при уменьшении. |
| Клиренс (подъём/опущение кузова) | Увеличение Ø прибавляет ≈ (ΔD/2) к просвету; уменьшение — уменьшает просвет. Влияет на геометрию подвески/углы руля. |
| Эффективное передаточное отношение / ускорение | Больше Ø → «высокая» передача (tall): при тех же оборотах двигателя — большая скорость, но хуже разгон; меньше Ø → «короче» передача → лучше разгон. |
| Обороты колеса при заданной скорости | При увеличении Ø число оборотов колеса уменьшается (меньше оборотов/мин), при уменьшении Ø — увеличивается. |
| Высота боковины (sidewall) | Выше боковина → более мягкая подвеска, больше хода, лучше фильтрация неровностей; ниже — жёстче, лучше боковая устойчивость, хуже комфорт. |
| Ширина протектора (контакт с дорогой) | Более широкая шина → шире контакт, лучше поперечное сцепление и устойчивость в повороте; но больше сопротивления качению и шум. |
| Сопротивление качению / расход топлива | Шире = чаще больше сопротивление (расход ↑). Большая масса обода/шины (особенно вращаемая масса) = ухудшение расхода и ускорения. |
| Управляемость и сцепление | Шире/меньший профиль → обычно лучше боковое сцепление и точность реакции; высокий профиль → больше крен и более «мягкое» поведение. |
| Тормозной путь | Более широкая шина / лучше сцепление → может сократить тормозной путь; но увеличенная масса вращения — удлиняет. |
| Работа ABS / ESP / датчиков | Несоответствие Ø между осями или значительное изменение Ø → система может неправильно оценивать скорость колёс, возможны ложные срабатывания или ошибки. Желательно держать диаметр в ±3%. |
| Индекс нагрузки / скорости | При выборе новой ширины/профиля необходимо убедиться, что индексы нагрузки и скорости у шины соответствуют требованию автомобиля; при увеличении нагрузки на шину — необходим более высокий индекс. |
| Шум и комфорт | Шире/меньший профиль → обычно больше шума и жёстче; выше профиль → тише и мягче. |
| Вращающаяся масса (обод + шина) | Более крупный диаметр диска и более тяжёлая шина увеличивают инерцию — ускорение и отклик ухудшаются, торможение тоже. |
| Совместимость по вылету/подкрылкам | Шире/больше Ø → риск трения о крылья/подкрылки; возможно потребуется другой влет (ET) или увеличение клиренса. |
Измерения шин могут отличаться от номинала из-за производителя, давления, температуры и нагрузки. На практике реальный внешний диаметр накачанной шины отличается от теоретического на несколько мм — для критичных применений (гонки, точная калибровка спидометра) используйте фактические измерения и учитывайте допуски. При подборе ширины и профиля также учтите индекс нагрузки и скорость шины — они обязаны соответствовать требованиям автомобиля.
