Lada Vesta: полный сборник электросхем

Схемы на модели универсалы SW

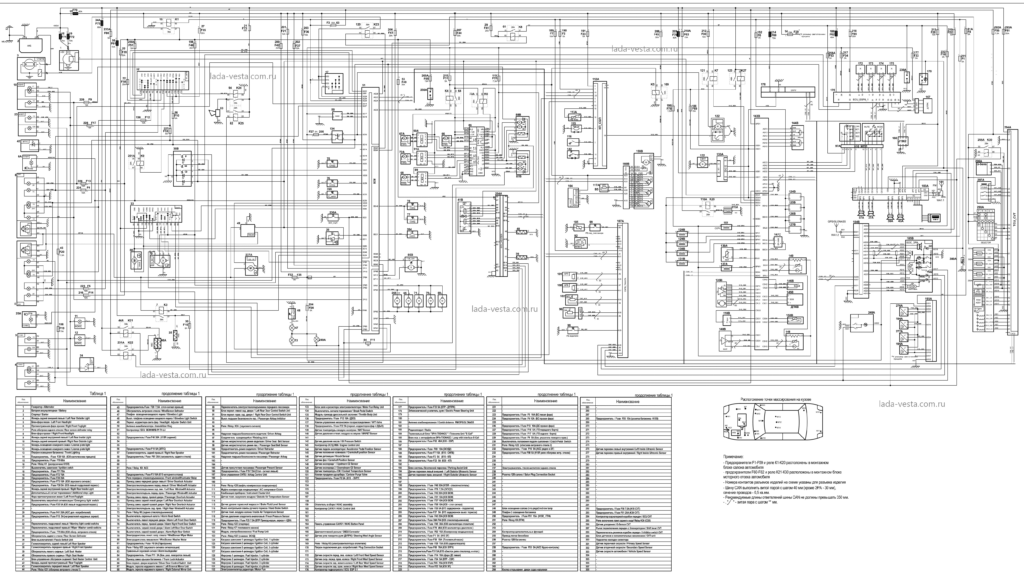

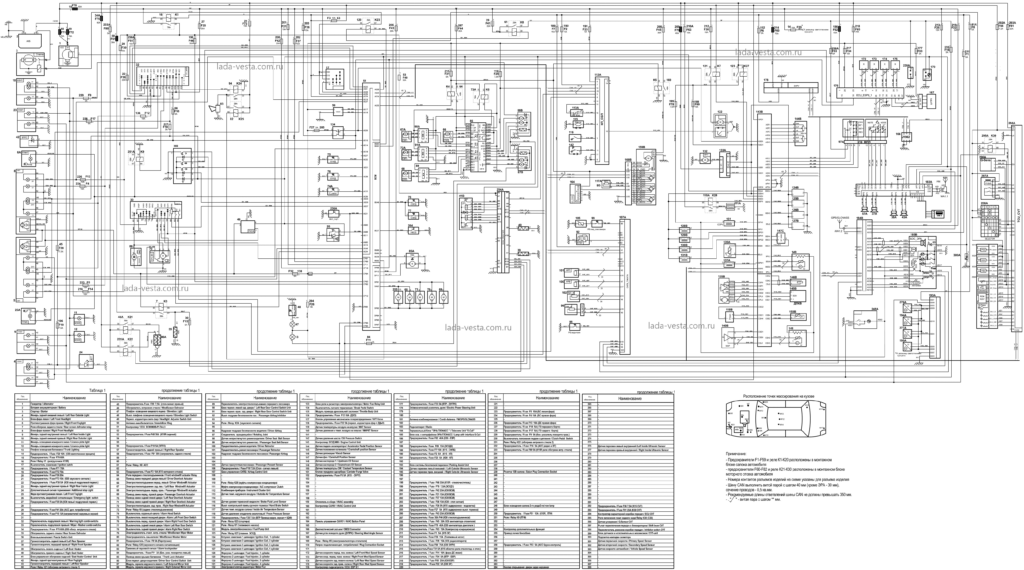

GFK44 (-C25-51; -X12-51) SW, Комфорт, + Cross

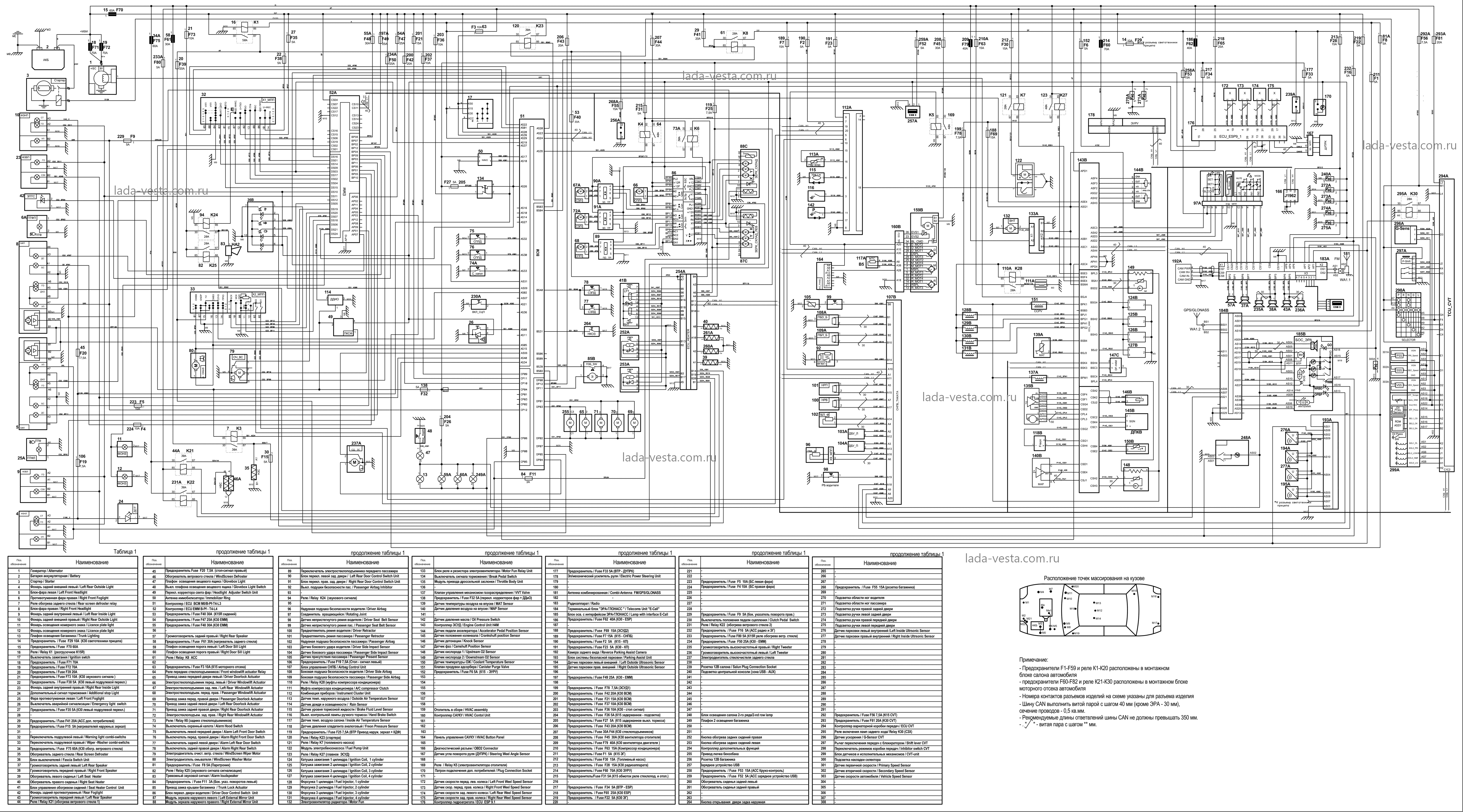

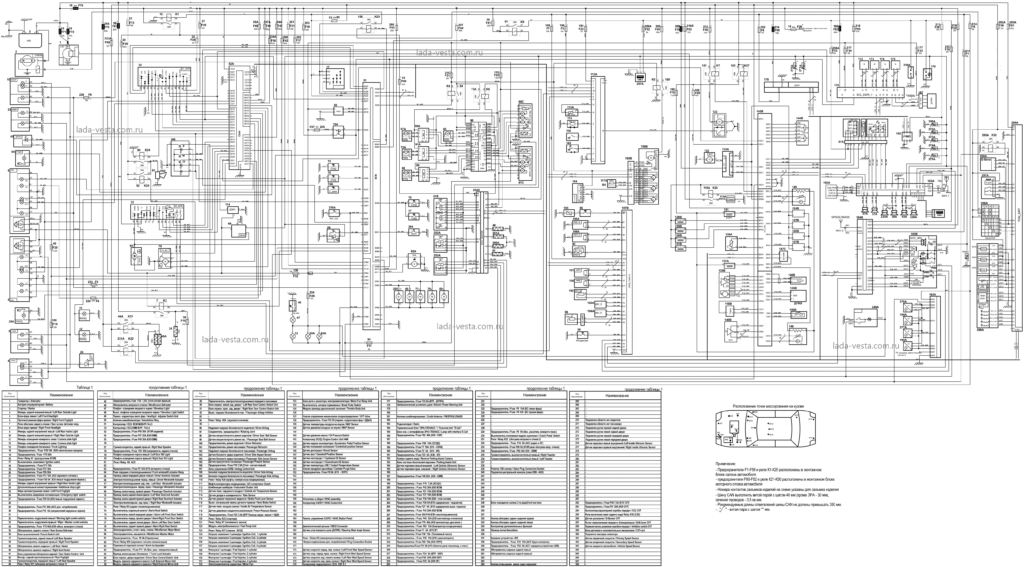

GFK44 (-V01-53; -С65-52; -С19-52; -X19-52) SW, Эксклюзив, Люкс

GFK44 (-С04-52; -X04-52) SW, Люкс, + Cross

Зачем нужны эти схемы? Допустим перестала работать печка или ближний свет фар. Можно, конечно, сразу ехать в автосервис, но если хотите сэкономить деньги и разобраться самостоятельно, без принципиальной схемы не обойтись. Она показывает, как связаны между собой провода, датчики, предохранители и другие элементы. Это особенно важно для тех, кто любит дорабатывать машину: добавить подсветку салона, установить новую магнитолу или подключить дополнительные устройства.

Вот таблица с модификациями схем для различных версий Lada Vesta:

Цель этой статьи — рассказать всё о электросхеме Лада Веста: что она из себя представляет, как её читать, где найти и как использовать на практике. Мы разберем основные узлы, дадим советы новичкам и даже затронем различия между версиями автомобиля. Если вы владелец Весты или просто интересуетесь её устройством, эта информация будет полезной.

Lada Vesta выделяется среди других моделей АвтоВАЗа своей продуманной конструкцией и использованием современных технологий. Электроника здесь играет ключевую роль: от управления двигателем до работы мультимедийной системы. Именно поэтому понимание схемы открывает перед вами новые возможности.

Схема электрооборудования — это, по сути, карта, которая показывает, как электричество «путешествует» по вашему автомобилю. Она отображает все важные компоненты: провода, датчики, блоки управления, предохранители и реле. Если сравнить машину с организмом, то проводка — это нервная система, а схема — руководство, которое помогает понять, как всё работает.

В случае с Lada Vesta схема включает сотни элементов. Например, она показывает, как аккумулятор подает питание на стартер, как электронный блок управления двигателем (ЭБУ) взаимодействует с датчиками или как подключены фары к выключателю. Без такого чертежа даже опытный электрик может запутаться.

Чем Веста отличается от старых моделей, таких как «девятка» или «Приора»? Во-первых, здесь больше электроники. Современные системы, вроде ABS или климат-контроля, требуют сложной проводки и точных соединений. Во-вторых, АвтоВАЗ начал использовать цветовую маркировку проводов, что упрощает работу с машиной. Но об этом чуть позже.

Виды схем автомобилей

Схемы для Весты бывают разными, и их выбор зависит от того, что именно интересует. Давайте разберем основные варианты.

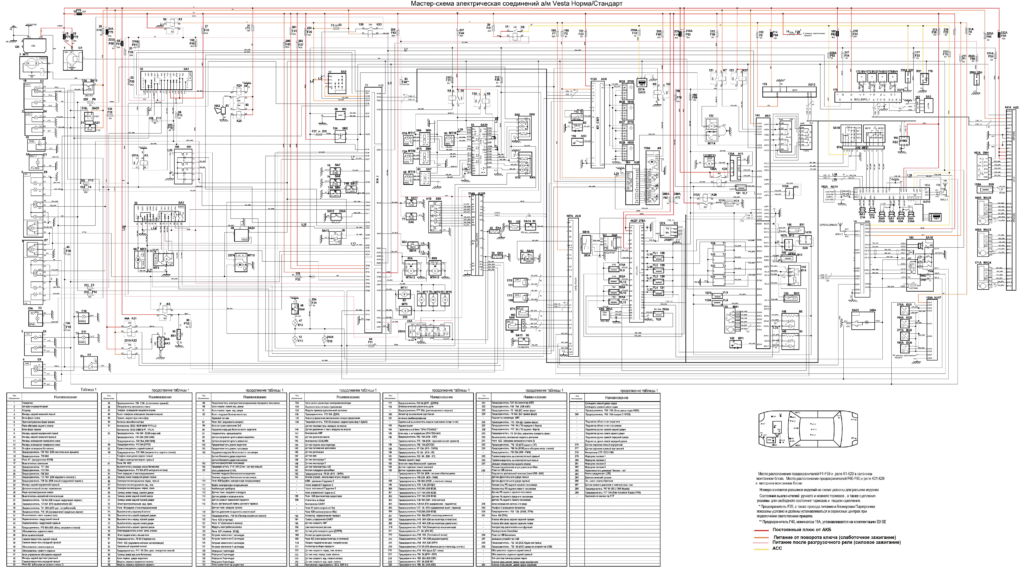

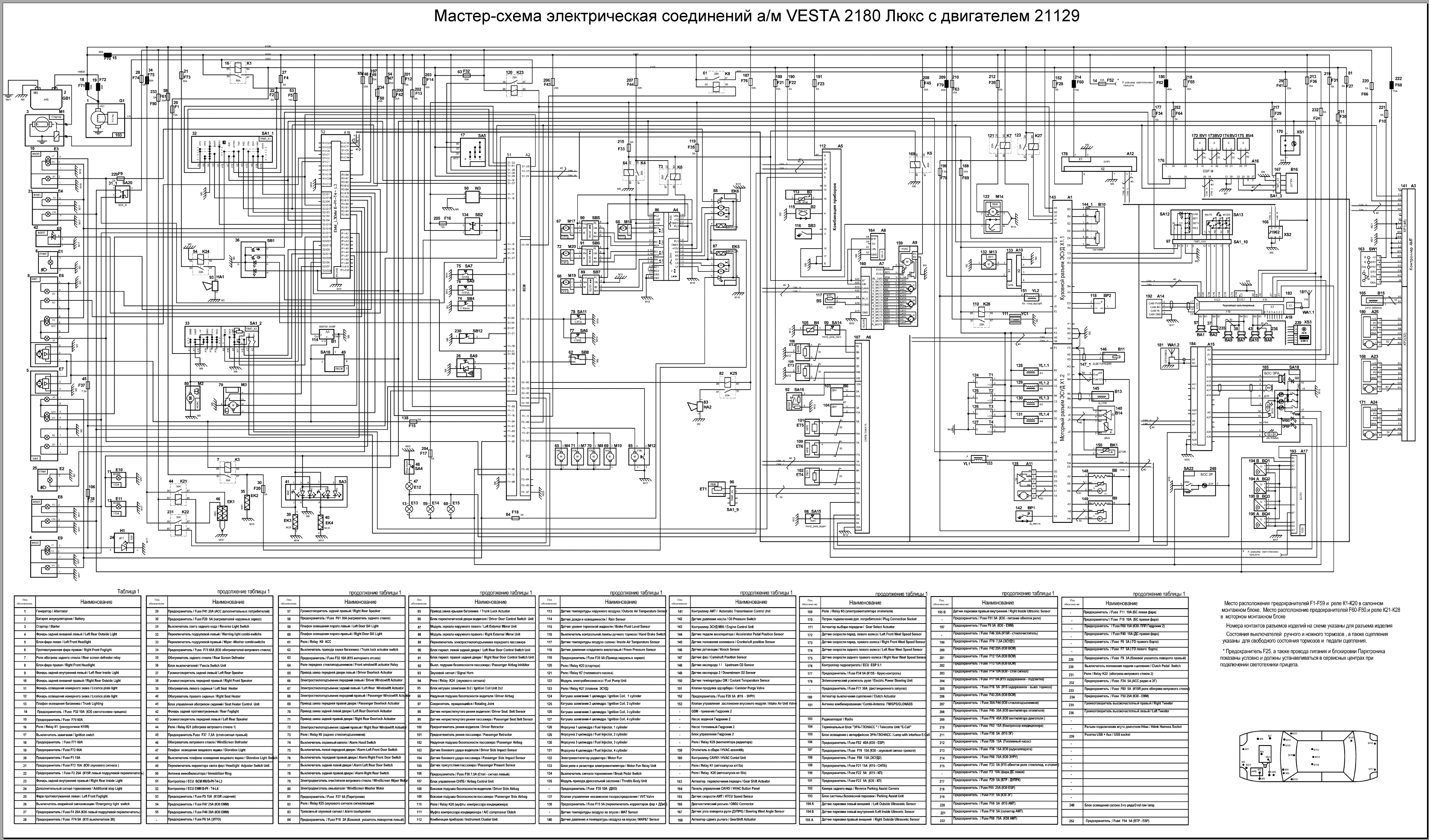

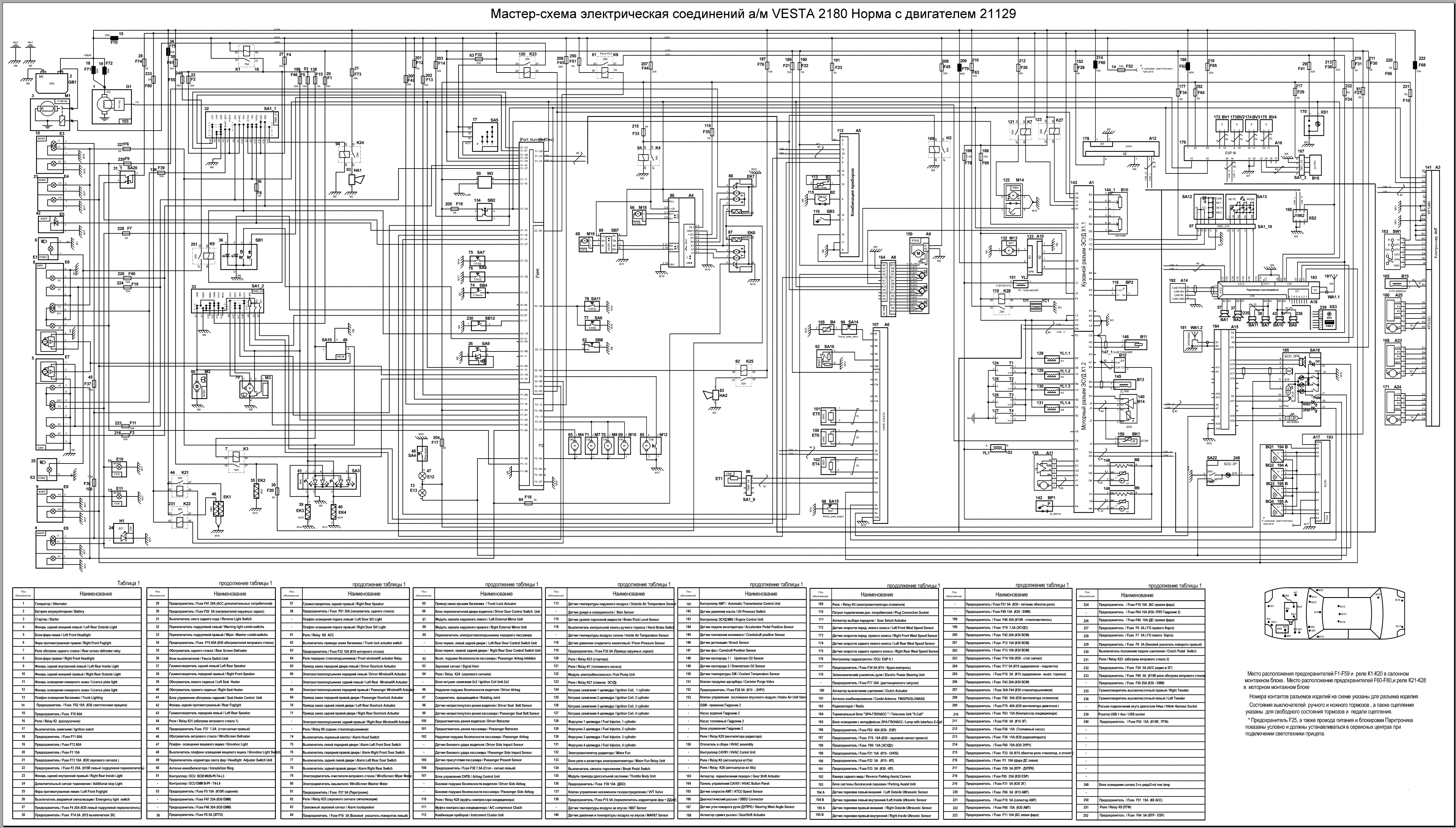

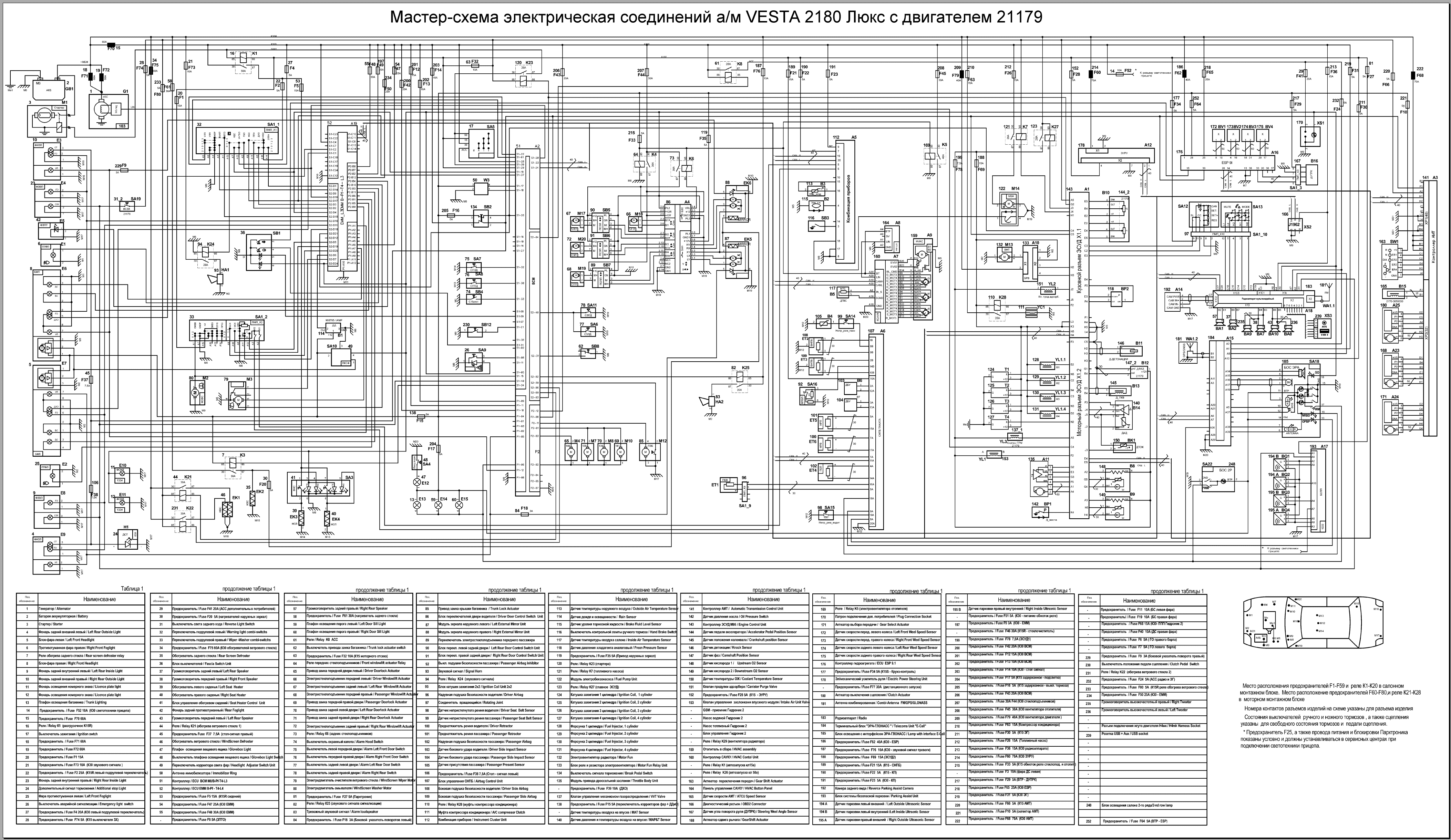

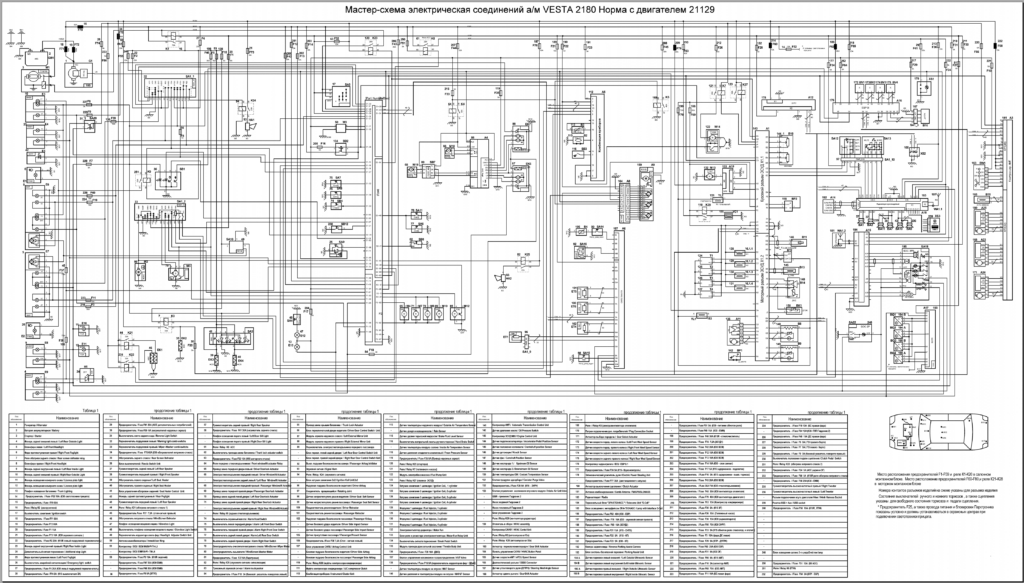

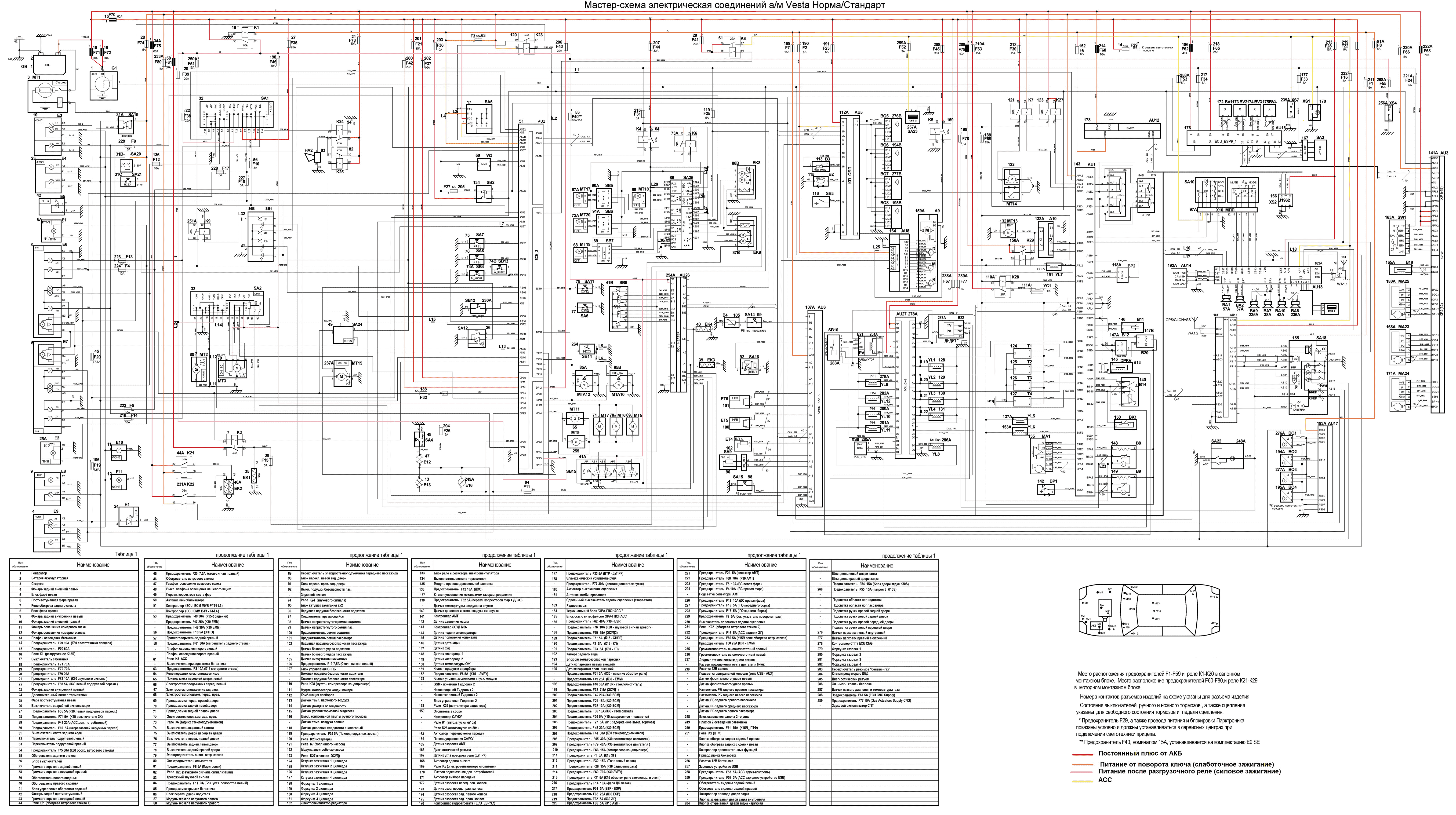

• Общая мастер-схема. Это самый полный чертеж, который охватывает всю электрическую систему автомобиля. Она большая, детализированная и может напугать новичка, но именно с неё стоит начинать, если вы хотите понять машину целиком. Обычно такую схему можно найти в руководстве по ремонту или на специализированных сайтах.

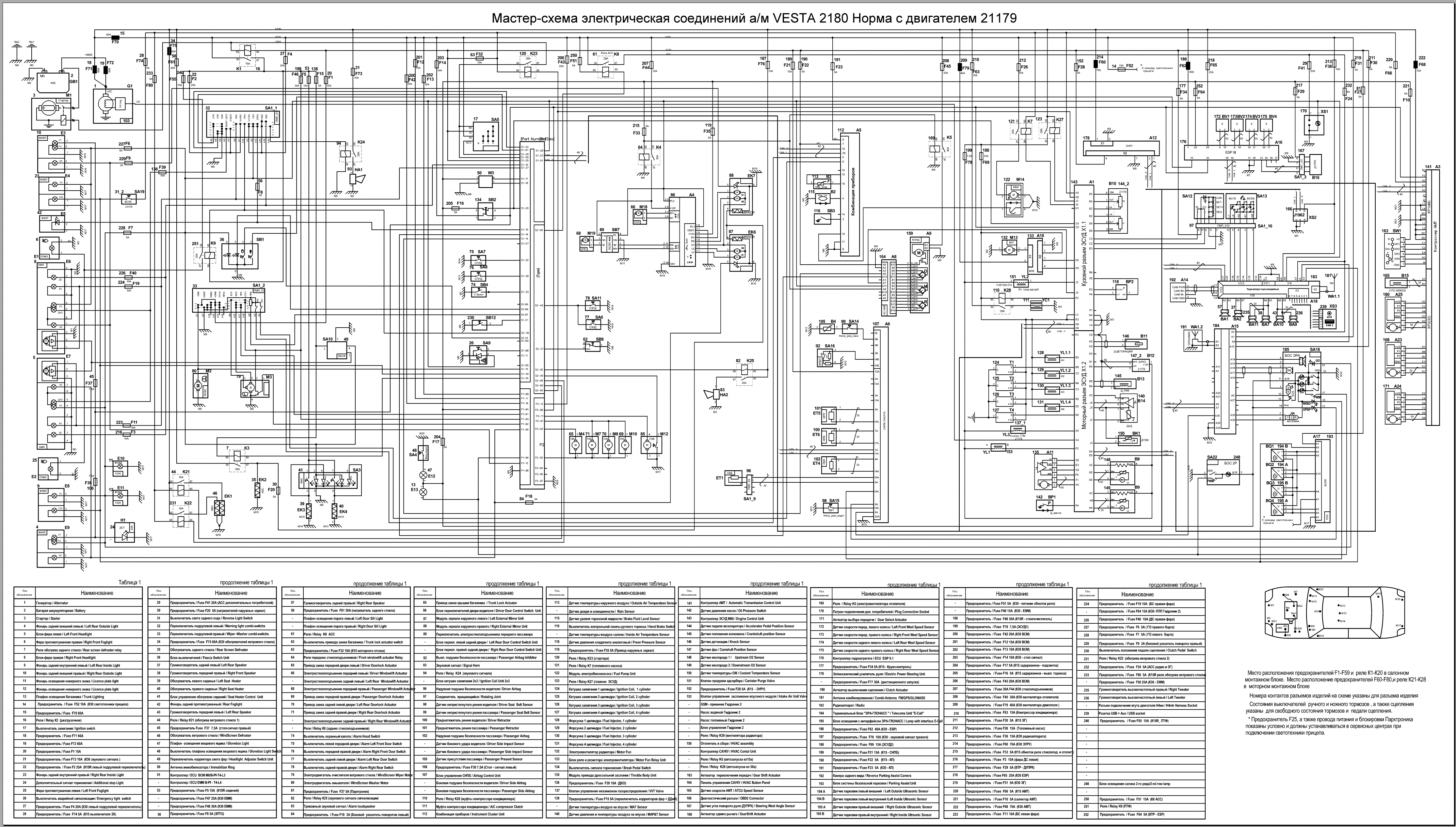

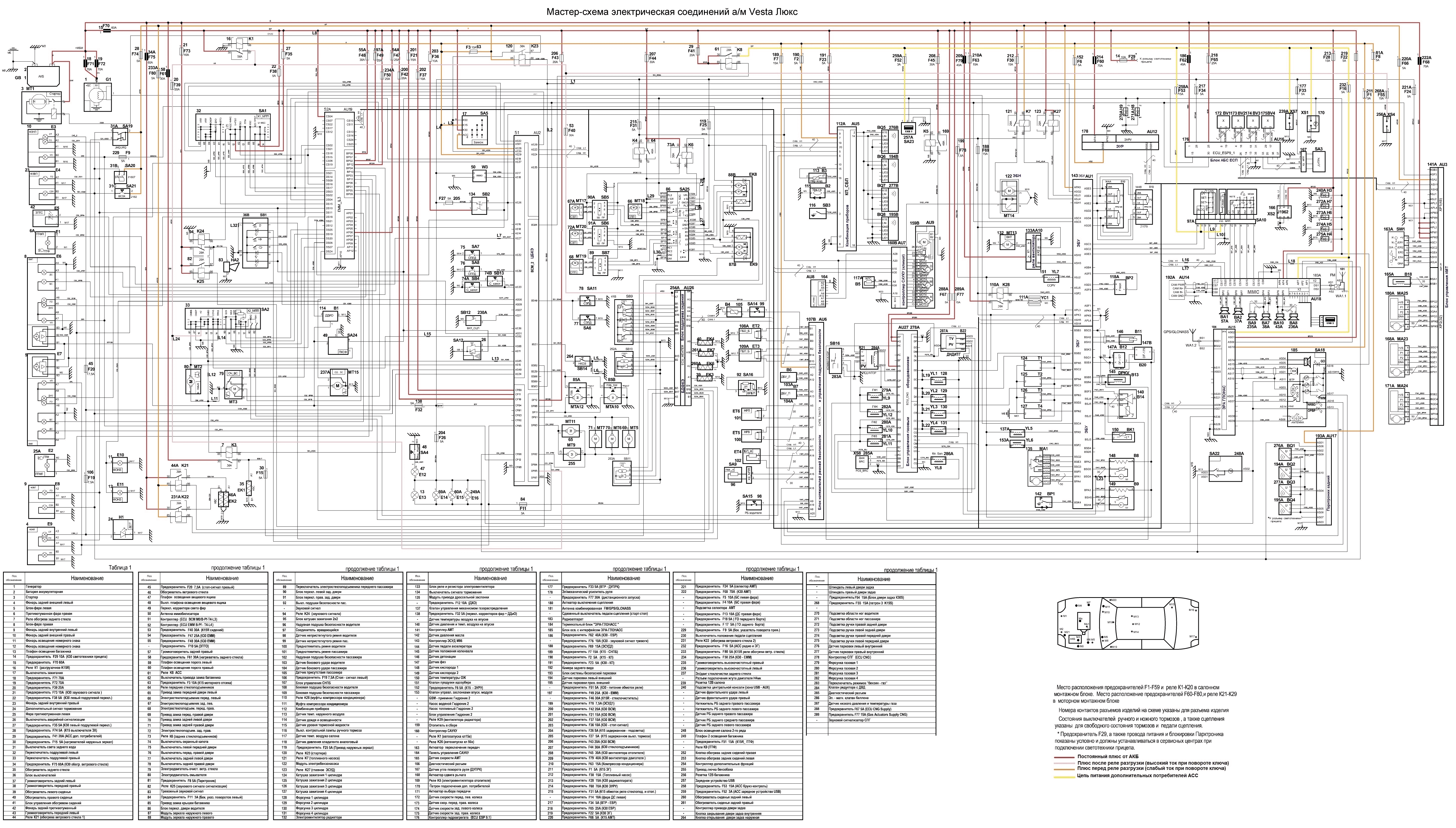

• Схемы по комплектациям. Lada Vesta выпускается в разных версиях: Норма, Люкс, Exclusive, Cross. У каждой свои особенности. Например, в базовой версии может не быть датчика дождя или мультимедийной системы с экраном, а в топовой комплектации добавляются новые элементы. Поэтому важно найти схему, которая соответствует вашему автомобилю.
• Специализированные схемы. Если вас интересует конкретный узел, можно найти чертежи для отдельных систем. Вот несколько примеров: Система зажигания: показывает, как подключены катушки, свечи и стартер. Электроусилитель руля: полезно, если руль стал «тяжелым». ЭСУД (электронная система управления двигателем): нужна для диагностики мотора. Мультимедиа и приборная панель: пригодится при установке новой магнитолы или ремонте подсветки.

Каждая из этих схем имеет свои особенности, но все они связаны между собой общей логикой работы электроники Весты.

Структура схемы: как её читать

Теперь перейдем к тому, как разобраться в этих линиях, значках и цифрах. На первый взгляд схема выглядит как лабиринт, но если знать базовые правила, всё становится проще.

• Линии и цвета проводов. Провода на схеме обозначаются линиями, а их цвет указывает на функцию. Например, красный — это обычно питание от аккумулятора, черный — масса, а желтый или зеленый — сигнальные линии. В Весте используется стандартная маркировка, и это большой плюс для ремонта.
• Символы. На схеме вы увидите значки: кружки, квадраты, стрелки. Кружок с крестиком внутри — это лампочка, прямоугольник — блок управления, а прямоугольник — резистор. В руководстве по эксплуатации есть расшифровка, но со временем вы начнете узнавать их интуитивно.
• Пример для новичков. Возьмем простую задачу: проверить, почему не горит ближний свет. На схеме находите значок фары, смотрите, какой провод к ней идет (допустим, синий), и идете по линии до предохранителя или выключателя. Если предохранитель целый, а свет всё равно не работает, возможно, проблема в проводке или реле.
• Совет: начните с небольшой схемы, например, подключения аккумулятора. Это поможет привыкнуть к обозначениям и не бояться более сложных чертежей.

Электрооборудование Лада Веста: ключевые компоненты

Чтобы лучше понимать схему, нужно знать, из чего состоит электрическая система Весты. Вот основные элементы, с которыми вы столкнетесь.

• Блоки управления. Это «мозги» автомобиля. Главный из них — ЭБУ двигателя, который отвечает за работу мотора. Есть также блок ABS (антиблокировочная система), центральный блок кузовной электроники (ЦБКЭ) и другие. Каждый из них соединен с датчиками и исполнительными устройствами.
• Жгуты проводки. Пучки проводов, которые идут по всему автомобилю: в моторный отсек, салон, двери, багажник. Например, передний жгут отвечает за фары и датчики под капотом, а дверной — за стеклоподъемники и замки.
• Датчики. Они собирают информацию и передают её блокам управления. На Весте есть датчики температуры охлаждающей жидкости, скорости, положения коленвала, открытия капота и многие другие. Если датчик выходит из строя, это сразу видно по поведению машины.
• Предохранители и реле. Они защищают систему от перегрузок. В Весте два основных блока предохранителей: один под капотом, рядом с аккумулятором, другой — в салоне, под панелью со стороны водителя. Реле, например, для стартера или вентилятора охлаждения, тоже собраны в этих блоках.

Каждый из этих компонентов отражен на схеме, и их понимание — ключ к успешному ремонту.

Практическое применение схемы

Теперь давайте разберем, как использовать схему на практике. Вот несколько типичных ситуаций.

• Диагностика неисправностей. Допустим, не работает печка. На схеме находите моторчик отопителя, проверяете его питание (обычно красный провод), затем смотрите предохранитель F20 в салонном блоке. Если он перегорел, меняете, если нет — проверяете проводку или сам моторчик.
• Тюнинг. Хотите поставить светодиодную подсветку в салон? Смотрите схему освещения салона, находите точку подключения (например, плафон) и добавляете новый провод с предохранителем, чтобы не перегружать систему.
• Ремонт. Обнаружили, что задний фонарь не горит? По схеме проверяете проводку от фонаря до блока предохранителей, ищете обрыв или коррозию в разъемах.

Все мануалы можно скачать бесплатно и без регистрации, просто клик на схему и она откроется в новом окне.
