Подложки печатных плат являются одним из ключевых компонентов, определяющих как электрические, так и механические характеристики конечного электронного устройства. От их свойств напрямую зависят надежность, долговечность, стабильность параметров схемы, а также возможности применения платы в условиях повышенных нагрузок: температурных, механических и влажностных.
Конструктивная основа печатной платы должна удовлетворять целому ряду критериев, включая устойчивость к нагреву, влажности, агрессивным химическим веществам, а также демонстрировать высокие изоляционные свойства. Помимо этого, материал подложки должен обладать хорошими механическими характеристиками, такими как прочность на изгиб, модуль упругости и стойкость к расслоению.
В зависимости от условий эксплуатации и требований к электрическим параметрам, подложки печатных плат могут изготавливаться из различных диэлектрических материалов. Среди них наибольшее распространение получили эпоксидные стеклотекстолиты (например, FR4), полиимиды, керамика, полиэфиры, PTFE и другие композитные материалы. Каждый из них обладает уникальными физико-химическими параметрами, которые необходимо учитывать при проектировании и производстве печатных плат.

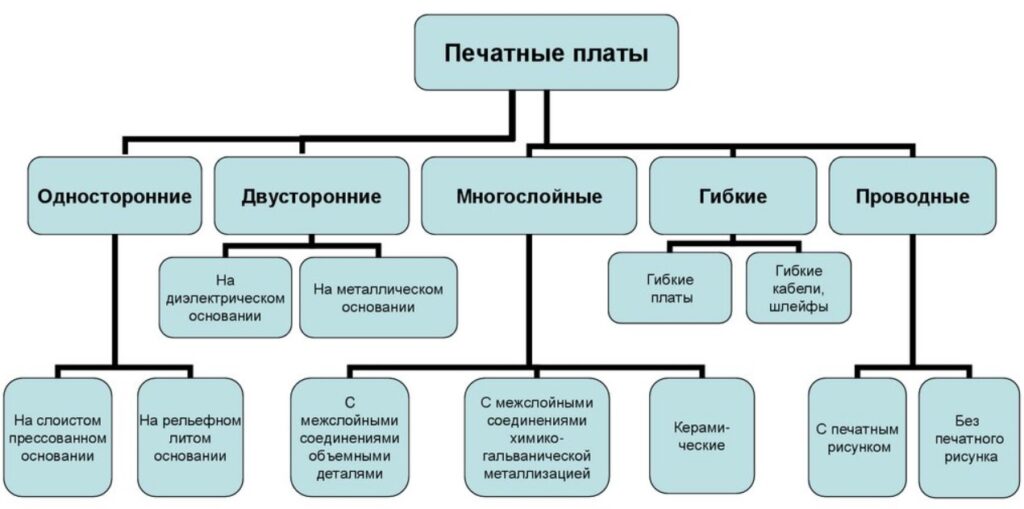

Виды материалов подложек плат
Существует множество материалов, применяемых в качестве подложек для печатных плат. Выбор конкретного типа зависит от предполагаемой области применения устройства, требований к температурной стойкости, частоте сигналов, механическим и электрическим характеристикам.
Основные типы подложек можно классифицировать следующим образом:
FR-4 (Flame Retardant 4)
Наиболее широко используемый материал. Это стеклотекстолит на основе эпоксидной смолы, армированный стекловолокном. Он обладает хорошими электрическими и механическими свойствами, приемлемой стоимостью, подходит для большинства цифровых и аналоговых схем.
- Диэлектрическая проницаемость: 4.2–4.8
- Потери: низкие (0.01–0.03)
- Температура стеклования (Tg): 130–180 °C
- Применение: универсальное — от бытовой электроники до промышленных устройств.
CEM-1 / CEM-3 (Composite Epoxy Material)
Комбинированные материалы на основе бумажного волокна и эпоксидной смолы. Более дёшевые, но уступают FR-4 по прочности и термостойкости. CEM-1 используется в односторонних платах, а CEM-3 — в двусторонних.
- Диэлектрическая проницаемость: 4.4–5.0
- Потери: выше, чем у FR-4
- Tg: 110–130 °C
- Применение: бюджетная электроника, освещение.
Политетрафторэтилен (PTFE, тефлон)
Высокочастотный диэлектрик с очень низкими потерями и стабильными характеристиками. Обеспечивает высокое качество передачи сигнала. Требует специализированной обработки при изготовлении.
- Диэлектрическая проницаемость: 2.1–2.6
- Потери: очень низкие (до 0.0005)
- Tg: > 200 °C
- Применение: радиочастотные устройства, СВЧ, спутниковая связь, РЛС.
Полимиды
Термостойкие материалы, устойчивые к агрессивным средам. Часто применяются в гибких и жёстко-гибких печатных платах. Обладают высокой температурой стеклования и малым влагопоглощением.
- Диэлектрическая проницаемость: 3.2–3.5
- Потери: низкие
- Tg: > 250 °C
- Применение: авиация, военная и медицинская техника, гибкая электроника.
Керамические подложки (Al₂O₃, AlN, BeO)
Очень высокая теплопроводность, отличные изоляционные свойства и высокая стабильность при экстремальных температурах. Основной недостаток — высокая стоимость и сложность обработки.
- Диэлектрическая проницаемость: 8–10 (Al₂O₃), 9–10 (BeO), 8–9 (AlN)
- Потери: очень низкие
- Теплопроводность: 20–200 Вт/м·К (в зависимости от состава)
- Применение: мощная электроника, лазеры, светодиоды, силовые модули.
Сравнительная таблица свойств материалов подложек
| Материал | Прониц. | Потери | Tg (°C) | Теплопров. (Вт/м·К) | Поглощ. влаги (%) | Применение |
|---|---|---|---|---|---|---|
| FR-4 | 4.2–4.8 | 0.01–0.03 | 130–180 | 0.3–0.5 | 0.10–0.20 | Универсальное |
| CEM-1 | 4.4–5.0 | 0.03–0.05 | 110–130 | ~0.3 | 0.20–0.25 | Недорогая односторонняя электроника |
| PTFE | 2.1–2.6 | 0.0005–0.002 | > 200 | 0.2–0.5 | < 0.02 | ВЧ, СВЧ, радиосвязь |
| Полимид | 3.2–3.5 | 0.002–0.004 | > 250 | 0.1–0.4 | < 0.10 | Гибкие и прецизионные схемы |
| Al₂O₃ | ~9 | < 0.0005 | > 300 | ~20 | < 0.01 | Силовая электроника, светодиоды |
| AlN | ~8.5 | < 0.0005 | > 300 | 140–180 | < 0.01 | Высокомощные модули |
| BeO | ~9.8 | < 0.0003 | > 300 | 200–300 | < 0.01 | РЛС, лазеры, военные технологии |
При выборе материала подложки и проектировании топологии печатной платы инженеру следует учитывать совокупность характеристик, которые условно можно классифицировать по следующим категориям:
- Термические параметры
- Электрические параметры
- Химические характеристики
- Механические свойства
Рассмотрим каждую из этих групп подробно.
Термические характеристики материалов подложек
Температура стеклования (Tg)
Температура стеклования Tg представляет собой критическую границу, при превышении которой материал подложки теряет свою жесткость и начинает вести себя как вязкоэластичная среда. При температуре ниже Tg материал ведет себя как твердый и хрупкий, но после её превышения он становится более пластичным и теряет прежние механические свойства.
Физически этот процесс не сопровождается изменением химической структуры, и при охлаждении подложка возвращается в исходное состояние. Для стандартных материалов, таких как FR4, значения Tg обычно находятся в диапазоне от \( +130\,^\circ\mathrm{C} \) до \( +150\,^\circ\mathrm{C} \). В конструкциях, предназначенных для эксплуатации при повышенных температурах, применяются подложки с Tg, превышающей \( +170\,^\circ\mathrm{C} \) – \( +180\,^\circ\mathrm{C} \).
При проектировании важно учитывать, что эксплуатация платы при температурах, превышающих Tg, ведет к изменениям в структуре материала, а длительное воздействие может вызвать разрушение межслойных соединений и деформации топологических структур.
Коэффициент теплового расширения (CTE)
Коэффициент теплового расширения \( \alpha \) показывает, насколько сильно материал расширяется при нагреве. Для подложек печатных плат особенно важен контроль величины CTE, так как в составе конструкции присутствуют различные материалы — например, диэлектрик и медь — имеющие разные коэффициенты теплового расширения. Это различие может привести к механическим напряжениям при нагреве и охлаждении, особенно в зонах переходных отверстий и контактных площадок.
После преодоления температуры стеклования коэффициент теплового расширения начинает возрастать, при этом увеличение происходит анизотропно — в разных направлениях по-разному. Вдоль плоскости подложки (оси x и y) CTE обычно составляет от 10 до 20 ppm/°C. Это значение остается сравнительно стабильным даже при превышении Tg, что обусловлено армированием волокнами в горизонтальной плоскости.
По оси z, перпендикулярной плоскости платы, CTE может значительно увеличиваться, и в случае превышения 70 ppm/°C возможны разрушения внутренних структур платы. Резкое вертикальное расширение приводит к деформации и разрушению переходных отверстий, отслоению контактных площадок и возникновению микротрещин на стенках отверстий. Это особенно критично при многослойных платах, где межслойные соединения играют важную роль в электрической целостности.
Температура химического разложения (Td)
Температура химического разложения Td — это порог, при котором начинается необратимый процесс разрушения молекулярной структуры диэлектрика с потерей массы не менее 5%. В отличие от стеклования, этот процесс сопровождается выделением летучих продуктов и изменением химической природы материала.
Значения Td для распространённых материалов обычно превышают \( +320\,^\circ\mathrm{C} \). При выборе материала подложки следует учитывать температурные режимы пайки, особенно при использовании бессвинцовых припоев, требующих более высоких температур. Оптимально, чтобы максимальная температура эксплуатации находилась между Tg и Td, обеспечивая тем самым безопасность и сохранение параметров при термическом воздействии.
Теплопроводность
Еще один важный термический параметр — теплопроводность, которая определяет способность материала передавать тепловую энергию от источника нагрева к окружающей среде. Обозначается как \( \lambda \) и измеряется в Вт/м·К.
Для большинства диэлектрических подложек \( \lambda \) находится на уровне 0,2–0,5 Вт/м·К. Это значительно ниже, чем у меди, теплопроводность которой составляет порядка 386 Вт/м·К. Таким образом, основной отвод тепла в конструкции осуществляется за счет медных слоёв и тепловых интерфейсов, тогда как подложка ограниченно участвует в теплоотводе.
Пониженная теплопроводность диэлектриков приводит к локальному перегреву, особенно в зонах установки мощных компонентов. При проектировании необходимо учитывать возможности дополнительного отвода тепла, включая применение тепловых экранов, медных полигонов, термопаст и радиаторов.
Диэлектрическая проницаемость и потери в диэлектрике
Относительная диэлектрическая проницаемость
Одним из ключевых электрических свойств материалов, используемых в качестве подложек для печатных плат, является относительная диэлектрическая проницаемость \( \varepsilon_r \) (или Dk). Этот параметр описывает способность материала накапливать энергию электрического поля и определяется как отношение диэлектрической проницаемости материала к проницаемости вакуума.
Физически данный параметр указывает, насколько больше энергии может быть накоплено в диэлектрике по сравнению с вакуумом, при прочих равных условиях. Его значения варьируются в зависимости от структуры материала, содержания смолы и стекловолокна, а также условий эксплуатации. Чаще всего для материалов подложек он находится в диапазоне от 2,5 до 4,5. Следует помнить, что значение \( \varepsilon_r \) не является строго постоянным и изменяется в зависимости от частоты электрического сигнала: с её увеличением проницаемость, как правило, уменьшается.
Этот эффект вызывает дисперсию сигнала, поскольку разные частотные компоненты сигнала распространяются в подложке с различной скоростью. Это критично при работе с сигналами высокой частоты, где требуется минимизация искажений и сохранение целостности формы импульсов.
Зависимость толщины подложки от \( \varepsilon_r \)

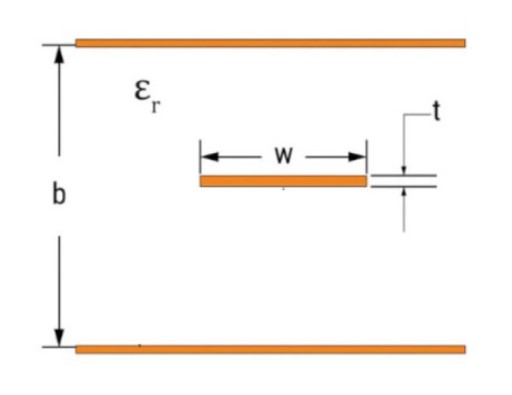

Значение относительной диэлектрической проницаемости также влияет на размеры конструкции печатной платы. Примером может служить полосковая линия — один из распространённых типов линий передачи, используемых в высокочастотных платах. Характеристическое сопротивление такой линии зависит от геометрических размеров и диэлектрических свойств подложки. При заданной ширине проводника и требуемом импедансе увеличение \( \varepsilon_r \) приводит к необходимости увеличения расстояния между плоскостями заземления, то есть утолщению платы.
Математически это описывается формулой:
$$
Z_0 \propto \sqrt{\frac{1}{\varepsilon_r}}
$$
где \( Z_0 \) — характеристическое сопротивление линии передачи, \( \varepsilon_r \) — относительная диэлектрическая проницаемость.
Таким образом, для обеспечения заданных параметров передачи сигнала приходится увеличивать габариты платы, что усложняет производство и увеличивает стоимость. Альтернативой становится выбор подложек с меньшим значением \( \varepsilon_r \), позволяющий уменьшить толщину платы и облегчить её изготовление.
Тангенс угла диэлектрических потерь
Следующим важным параметром является тангенс угла диэлектрических потерь \( \tan \delta \) (или Df), определяющий долю энергии, преобразуемой в тепло в единице объёма диэлектрика при прохождении переменного электрического тока. Это соотношение активной и реактивной составляющих тока, отражающее эффективность прохождения сигнала без потерь.
Значения Df варьируются от 0,02 до 0,001. Чем ниже этот показатель, тем меньше тепловые потери и выше качество передаваемого сигнала. При увеличении частоты значение \( \tan \delta \) также увеличивается, что обусловливает дополнительные потери энергии в виде тепла на высокочастотных участках схемы.
Минимизация потерь требует выбора диэлектриков с минимальными значениями Df, особенно для ВЧ- и СВЧ-сигналов. Кроме того, значения Df и \( \varepsilon_r \) вместе влияют на фазовые и групповые задержки в линиях передачи, определяя качество и согласованность импульсной формы.
Анизотропия и неоднородность структуры подложек
Материалы подложек печатных плат часто имеют анизотропную структуру, обусловленную расположением армирующих волокон. Это означает, что значения \( \varepsilon_r \) могут отличаться в разных направлениях — вдоль волокон и поперёк них. Помимо этого, структура может быть внутренне неоднородной: в разных точках объёма подложки соотношение смолы и волокон изменяется, что также влияет на локальные значения диэлектрической проницаемости.
Чем выше содержание смолы, тем ниже результирующее значение \( \varepsilon_r \), так как диэлектрическая проницаемость эпоксидных смол обычно ниже, чем у стекловолокна. Такие флуктуации могут приводить к локальным нарушениям согласованности импеданса, появлению отражений и ухудшению передаваемого сигнала.
Электрическое сопротивление и пробой
Поверхностное и объёмное сопротивление
Электрическое сопротивление изоляционного материала делится на два вида: поверхностное и объёмное. Поверхностное сопротивление характеризует сопротивление току, протекающему по поверхности подложки, и измеряется в МОм. Объёмное сопротивление отражает сопротивление току, проходящему через толщу материала, и измеряется в МОм·см.
Оба этих параметра определяют уровень токов утечки, которые могут возникнуть в изоляционных участках при длительном воздействии напряжения. Чем выше данные показатели, тем надёжнее изоляционные свойства подложки. Особенно это актуально для многоуровневых печатных плат с высокой плотностью монтажа, где возможны нежелательные токи между соседними слоями.
Сопротивление пробою
Ещё один критичный параметр — это сопротивление пробою диэлектрика. Он указывает, при каком напряжении происходит электрический пробой изоляционного слоя, сопровождающийся нарушением его целостности и возникновением тока короткого замыкания. Этот показатель особенно важен при проектировании цепей, работающих под высоким напряжением, или при необходимости надёжной изоляции между различными слоями в многослойных платах.
Типичные значения сопротивления пробою составляют несколько десятков киловольт и зависят от толщины слоя, типа материала и условий окружающей среды. Надёжность межслойной изоляции напрямую связана с данным параметром.
Поглощение влаги и его последствия
Водопоглощение подложек
Подложки печатных плат подвержены воздействию влаги, особенно при хранении и в условиях повышенной влажности. Способность материала впитывать воду характеризуется процентным увеличением массы после выдержки в увлажнённой среде. В типичных случаях этот показатель находится в пределах от 0,01% до 0,20%.
Избыточное водопоглощение вызывает деградацию как электрических, так и механических свойств подложки. Присутствие влаги снижает электрическую прочность материала, увеличивает токи утечки, способствует росту паразитных структур, ускоряет процессы старения и может привести к разрушению изоляции.

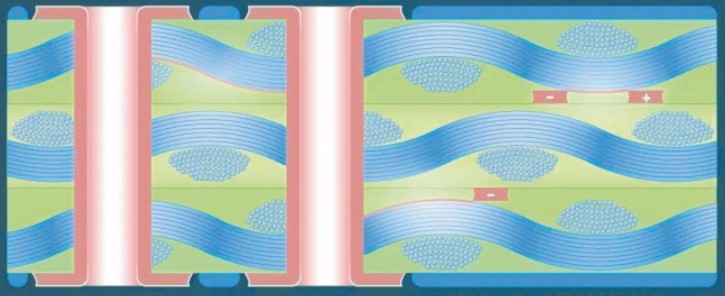

Образование проводящих анодных нитей (CAF)
Одним из негативных последствий повышенной влажности является образование паразитных проводящих структур CAF (Conductive Anodic Filaments). Эти образования формируются между участками с противоположной поляризацией — например, между переходными отверстиями, дорожками или слоями.
Процесс CAF развивается в два этапа. На первом из них происходит нарушение связей между смолой и стекловолокном, особенно при повышенной температуре и влажности. Далее начинается рост металлических мостиков, вызванный электромиграцией меди. Он зависит от множества факторов: расстояния между проводниками, их ориентации по отношению к направлению волокон, величины приложенного напряжения, влажности, pH среды и температуры. Эти образования необратимы и могут привести к коротким замыканиям.
Механические свойства основания
Модуль упругости
Модуль упругости (или модуль Юнга) отражает жёсткость материала — его способность сопротивляться деформации при нагрузке. Для подложек ПП важен компромисс между жёсткостью и гибкостью. Слишком твёрдый материал может быть хрупким и растрескиваться при вибрациях или изгибе, а слишком мягкий — прогибаться под нагрузкой, вызывая трещины в дорожках и пайке.
Усиленные волокнами материалы (например, FR-4) имеют достаточно высокий модуль упругости в направлении волокон, что повышает прочность, но делает материал анизотропным по механическим свойствам.
Коэффициент теплового расширения (CTE)
CTE описывает, насколько материал расширяется при нагреве. Он измеряется в ppm/°C (частей на миллион на градус Цельсия). Подложка с высоким CTE может расширяться значительно больше, чем металлические дорожки и компоненты, что приводит к механическим напряжениям, микротрещинам и разрушению паяных соединений.

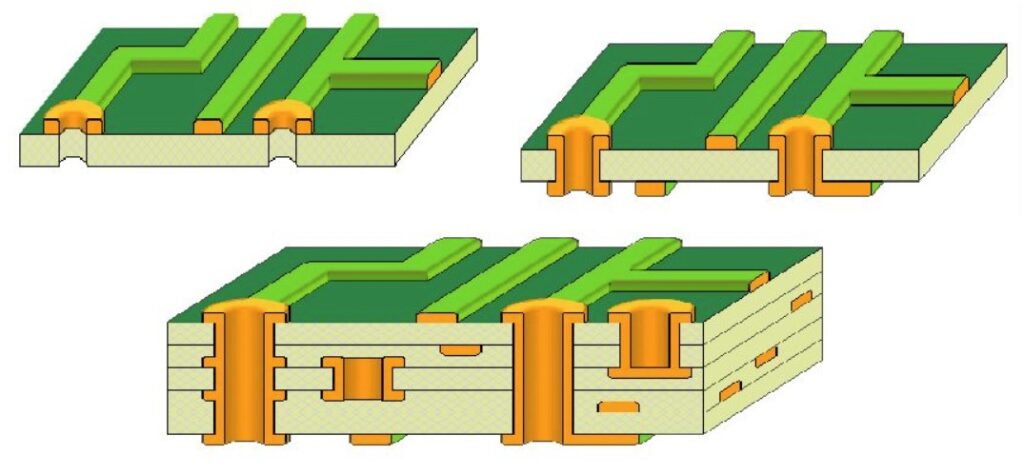

Особенно критичен CTE в направлении оси Z (толщина платы), поскольку тепловые циклы пайки могут вызвать разрушение межслойных соединений. Для хорошей надёжности желательно, чтобы CTE подложки был как можно ближе к CTE меди (~17 ppm °C).
Теплопроводность
Теплопроводность материала влияет на способность платы рассеивать тепло от нагревающихся компонентов. Низкая теплопроводность приводит к локальному перегреву, особенно в высокомощных схемах. Типичные значения теплопроводности у стеклотекстолитов FR-4 составляют около 0,3–0,5 Вт/м·К, что значительно ниже, чем у металлов (например, у меди — порядка 400 Вт/м·К).
Для улучшения отвода тепла применяются специальные композиты с металлическими наполнителями или керамические подложки (например, на основе алюминия или нитрида алюминия), обладающие значительно более высокой теплопроводностью.
Прочность на изгиб и удар
Прочность на изгиб и устойчивость к ударным нагрузкам определяют, насколько материал подложки выдерживает механическое воздействие при сборке, транспортировке и эксплуатации. Хрупкие материалы могут трескаться при просверливании, монтаже или случайных ударах. Особенно это важно для гибких и жёстко-гибких плат, где материал должен быть устойчивым к многократным деформациям без разрушения.
Подведем итоги
Выбор материала подложки для печатной платы — это многопараметрическая задача, зависящая от электрических, тепловых, механических и производственных требований. Ниже кратко перечислены основные свойства, которые следует учитывать при выборе:
- Относительная диэлектрическая проницаемость — влияет на сопротивление и распространение сигнала;
- Тангенс угла потерь — определяет уровень ВЧ-потерь;
- Поглощение влаги — снижает надёжность и способствует деградации изоляции;
- CTE — важен для сохранности металлизации и пайки при тепловых циклах;
- Теплопроводность — влияет на способность рассеивать тепло;
- Механическая прочность — определяет устойчивость к изгибам и ударам;
- Анизотропия — влияет на стабильность электрических параметров и долговечность.
Учитывая всё это, подложка выбирается не только по цене и распространённости, но и с учётом требований к электрическим характеристикам, температурным режимам и условиям эксплуатации изделия. Современная электронная техника предъявляет всё более высокие требования к материалам подложек, что делает их грамотный выбор важным этапом проектирования.
