Маломощный аудиоусилитель, разработанный на основе интегральной схемы LM386, представляет собой практичное решение для портативной или любительской электроники. Используемая микросхема специально адаптирована для работы в условиях ограниченного питания и с минимальным числом внешних компонентов, что делает её особенно удобной для простых и надёжных схем.
Была проведена серия экспериментов — как по типовым схемам из технической документации, так и на базе схем из другого радиокоммуникационного оборудования. В результате LM386 показала максимально стабильную и удовлетворительную работу в своём классе.
Работа схемы усилителя на LM386

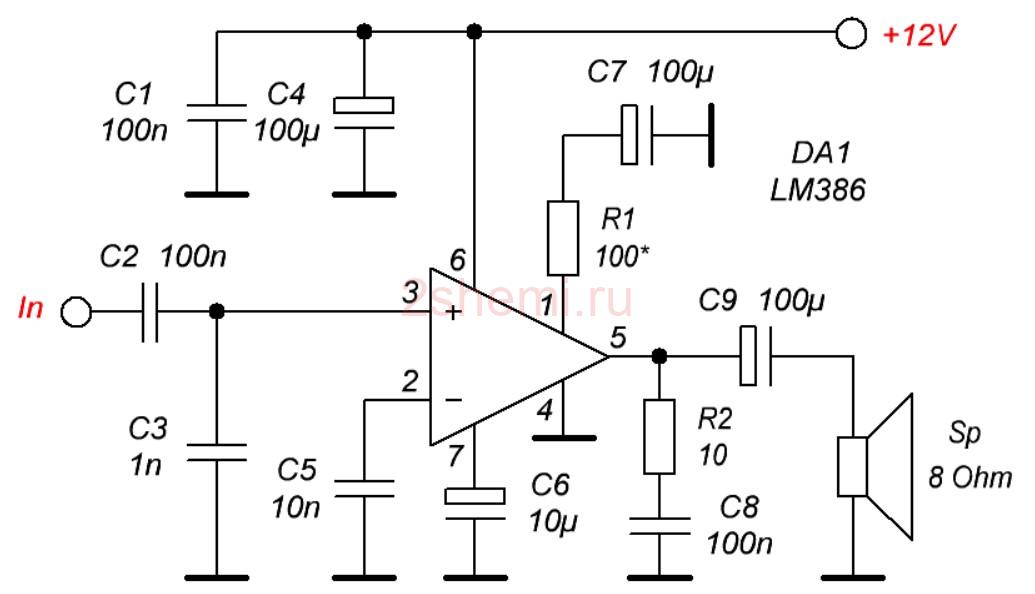

На изображении показана классическая схема маломощного усилителя звука на микросхеме LM386, предназначенного для подключения маломощного динамика (например, 0.25–1 Вт, 8 Ом). Схема обеспечивает хорошее усиление при минимуме компонентов.
Основные узлы схемы
- Входной сигнал (In). Подаётся через развязывающий конденсатор C2 (100 нФ) на неинвертирующий вход (вывод 3) микросхемы LM386.
- Фильтрация помех. C1 (100 нФ) и C4 (100 мкФ) – фильтруют напряжение питания от высокочастотных и низкочастотных помех. C3 (1 нФ) помогает дополнительно заземлить ВЧ-помехи на входе.
- Установка усиления. Между выводами 1 и 8 находится цепочка из резистора R1 (100 Ом) и конденсатора C7 (100 мкФ) — они задают усиление. По умолчанию LM386 усиливает сигнал в 20 раз (26 дБ), но при подключении C7 (и опционально R1) усиление может быть увеличено до 200 раз (46 дБ). Значение R1 влияет на величину усиления: его можно варьировать или исключить.
- Выходной каскад. Сигнал с выхода (вывод 5) идёт на конденсатор C9 (100 мкФ), блокирующий постоянную составляющую, и затем подаётся на динамик (Sp, 8 Ом). R2 (10 Ом) и C8 (100 нФ) образуют цепь Цобеля — фильтр для подавления высокочастотных колебаний и предотвращения самовозбуждения.
- Конденсаторы C5 (10 нФ) и C6 (10 мкФ). Эти элементы стабилизируют работу микросхемы и улучшают её устойчивость.
Особенности УНЧ на LM386
Преимущества:
- возможность питания от батарей и аккумуляторов;
- минимальное количество внешних компонентов;
- широкий диапазон напряжения питания: от 4 В до 12 В (до 18 В в некоторых версиях);
- низкое потребление тока в режиме ожидания — около 4 мА;
- высокое входное сопротивление (около 50 кОм);
- коэффициент усиления — от 20 до 200 (с настройкой внешними компонентами).
Ограничения:
- сравнительно низкая выходная мощность;
- заметный уровень шумов;
- ограниченная линейность при высоком усилении;
- высокая чувствительность к внешним высокочастотным помехам.
Таблица справочных характеристик LM386
| Параметр | Обозначение / Условие | Значение | Единицы |
|---|---|---|---|
| Напряжение питания | Vcc | 4 – 12 (до 15 макс.) | В |
| Ток покоя | Iq | 4 – 8 | мА |
| Максимальное потребление тока | Vcc = 6 В, RL = 8 Ом | ~24 | мА |
| Входное сопротивление | R_in | 50 | кОм |
| Диапазон входного напряжения | 0 – Vcc – 1.5 | В | |
| Коэффициент усиления | Gv (без внешних комп.) | 20 | раз (26 дБ) |
| Коэффициент усиления (с конд. 10 мкФ) | Между выводами 1 и 8 | 200 | раз (46 дБ) |
| Выходная мощность | Vcc = 6 В, RL = 8 Ом | ~325 | мВт |
| Входной уровень сигнала (макс.) | ~0.4 | В (эффект.) | |
| Диапазон частот | при Vcc = 6 В | 300 – 100 000 | Гц |
| Коэффициент гармонических искажений | THD, Po = 125 мВт, f = 1 кГц | < 0.2 | % |
| Уровень шумов | -50 | дБ | |
| PSRR (Подавление пульсаций питания) | Vcc = 6 В, f = 1 кГц | 50 | дБ |
Практическое применение
Одним из наиболее заметных недостатков LM386 является её восприимчивость к ВЧ-помехам, особенно при неудачной разводке печатной платы. Для стабильной работы усилителя важно соблюдение ряда условий: экранирование входных цепей, правильная разводка земли и питания, локальная фильтрация и применение ВЧ-блокировочных конденсаторов. При их соблюдении даже в сложных условиях микросхема работает достаточно стабильно.

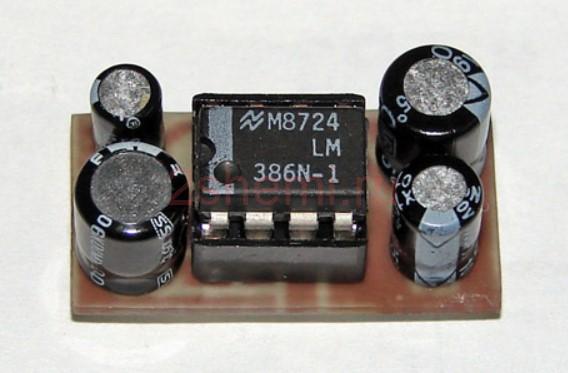

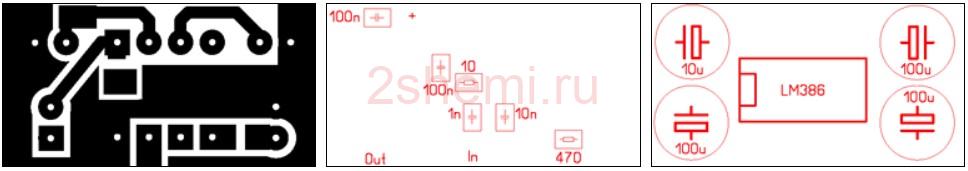

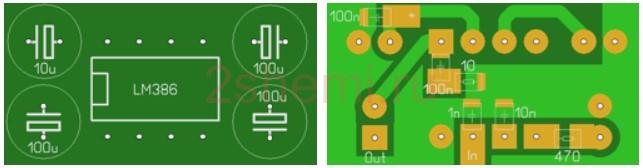

Плата для DIP-корпуса

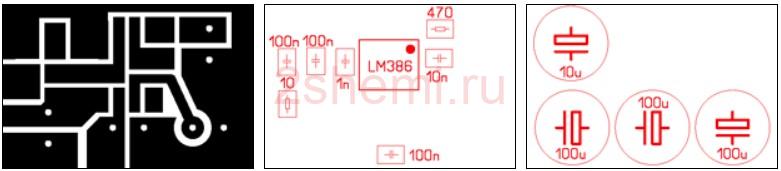

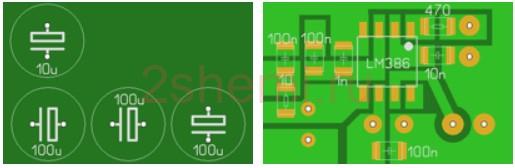

Плата для SMD-корпуса
В процессе тестов также было замечено, что при подключении короткого провода ко входу схема способна улавливать коротковолновые станции, что говорит о плохой изоляции по ВЧ. Это скорее побочный эффект, но он подчёркивает чувствительность микросхемы к внешним источникам радиочастот.
Несмотря на это, LM386 остаётся востребованной для портативных аудиопроектов. При умеренном усилении и питании от батарей она обеспечивает достойное качество звука. Конечно, она не отличается высокой «тишиной» или линейностью, но в своём классе выполняет задачи эффективно и стабильно.

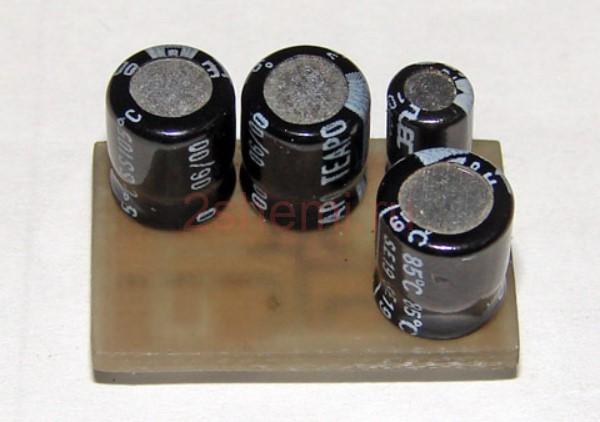

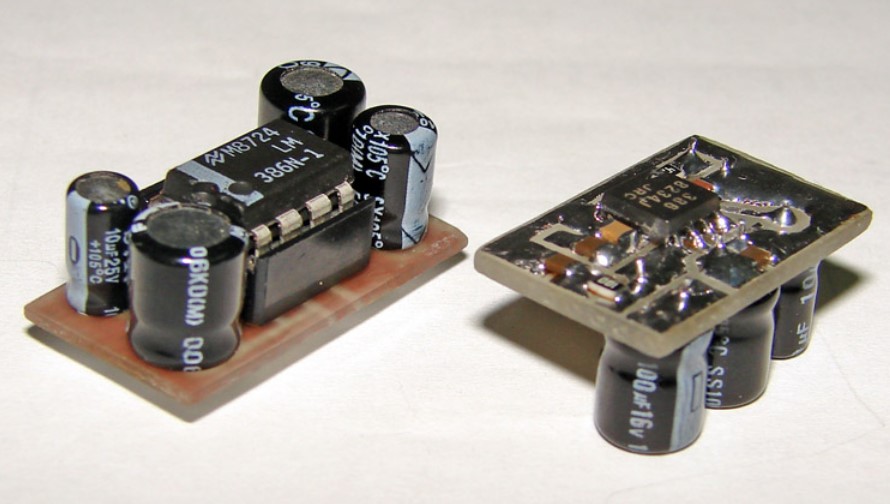

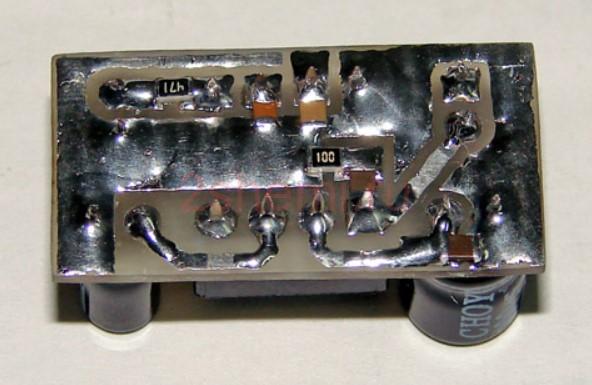

На основе LM386 реализован миниатюрный усилитель в корпусе SMD (SO(M)8), который успешно эксплуатировался более года в составе самодельной рации. При правильной реализации схемы и соблюдении базовых требований по монтажу и экранировке усилитель работает надёжно и без самовозбуждения.
Свою популярность микросхема заслужила благодаря сочетанию низкой стоимости, простоты использования и функциональной универсальности. Для начинающих радиолюбителей и конструкторов портативной электроники — это один из самых подходящих и широко применяемых вариантов.
