Электронная нагрузка на основе ОУ с использованием четырёх МОП-транзисторов предназначена для тестирования источников питания и аккумуляторов под нагрузкой, обеспечивая мощность более 500 Ватт. Данная схема представляет собой однослойную печатную плату размерами 10×10 см, выполненную по схеме с двумя симметричными блоками, управляемыми из общей точки через опорный стабилизатор TL431. Основой драйверной части выступает популярный операционный усилитель LM324.

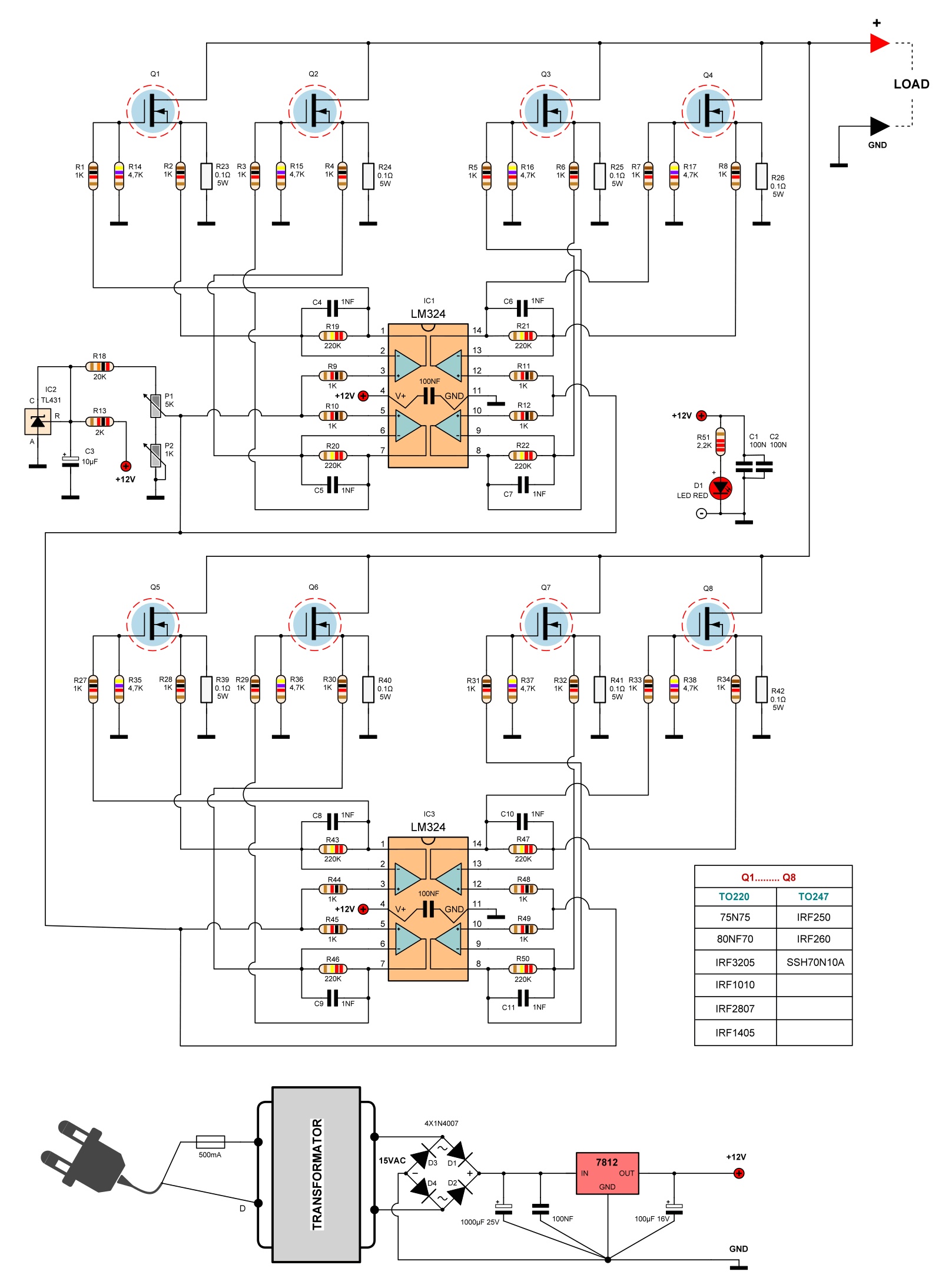

Схема нагрузки постоянного тока
Собранная схема работает в режиме слепой (без обратной связи по напряжению) нагрузки, позволяя гибко управлять током с помощью установленного смещения. Каждый из блоков управляет парой МОП-транзисторов, формируя общее число в 4 силовых элемента, работающих на общий радиатор.
Особое внимание в проекте уделено теплоотводу. Как показывает опыт, использование изоляторов между транзисторами и радиатором, несмотря на безопасность, приводит к заметному ухудшению теплопередачи. В этой версии было принято решение отказаться от изолирующих прокладок: положительный потенциал находится на радиаторе, и при корректном размещении корпуса риск случайного замыкания сводится к минимуму. Вместо изоляции автор предложил разместить всю конструкцию в пластиковом корпусе, что одновременно обеспечивает и защиту, и отсутствие риска пробоя.

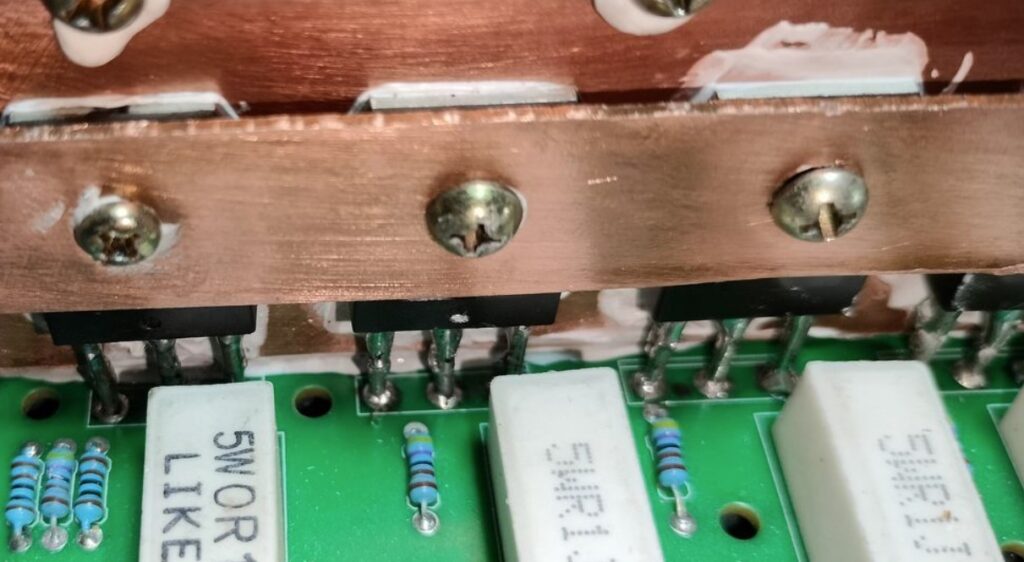

Первичный тест устройства проводился с использованием компактных готовых кулеров. На них дополнительно установлены медные пластины, что повысило теплопроводность между МОП-транзисторами и охлаждающей системой. При подаче 30 В и токе нагрузки 20 А кулеры ощутимо нагревались, но температура самих транзисторов оставалась в допустимых пределах. Это подтверждает эффективность теплоотвода — тепло быстро переходило от транзисторов к радиатору и кулерам.
Для финального варианта конструкции планируется установка более массивного радиатора с увеличенной толщиной ребер и габаритов, а также применение 15-сантиметрового вентилятора. Всё устройство будет собрано в корпус, где также появятся элементы защиты и индикации. В частности, рассматривается добавление индикатора перегрузки по току (до 50 А), а также защита от перегрева.
Опыт с предыдущими схемами показал, что даже при наличии двух вентиляторов и большого алюминиевого радиатора передняя часть МОП-транзисторов всё равно перегревалась при длительных высоких токах. Основной причиной была низкая эффективность передачи тепла от корпуса транзистора к радиатору. Благодаря применению медных пластин и отказу от изолирующих прокладок, проблема в новой схеме была устранена. Это позволило достичь равномерного распределения температуры и стабильной работы при длительных нагрузках.

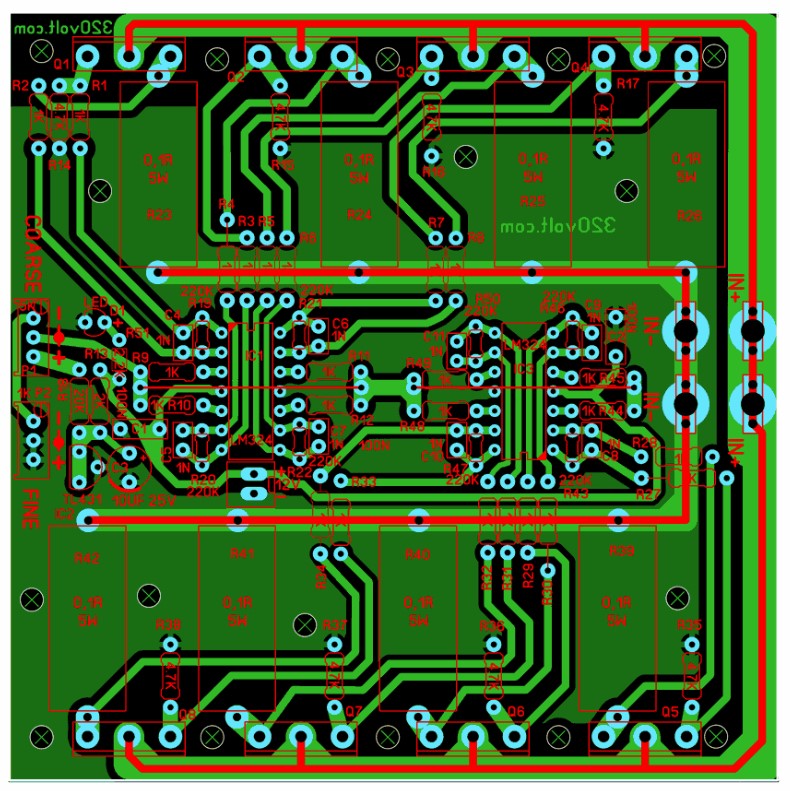

Печатная плата собрана с минимальным количеством дорожек и выполнена по однослойной технологии, что упрощает повторение конструкции. Подключение вентилятора, цепи TL431, драйвера и силовых ключей можно реализовать точечно, либо предусмотреть отдельную разводку на плате. Сам LM324 работает в типичном включении, с ограничением на напряжение питания в 30 В.
Особенность конструкции — отсутствие программного управления. Это полностью аналоговая система, ориентированная на простоту, надёжность и возможность быстро задать требуемый ток. В зависимости от назначения, можно модернизировать схему: добавить внешний микроконтроллер, дисплей, интерфейс управления, функции измерения мощности или реализовать автоматический режим разряда.
Также возможны следующие усовершенствования:
- автоматическое отключение по достижении минимального напряжения (например, при тесте аккумуляторов);
- защита по температуре с датчиком и логикой отключения;
- установка выходного шунта и измерительной схемы для точного отображения тока и расчёта мощности;
- адаптация под 4–8 МОП-транзисторов с равномерным распределением нагрузки;
- корпус из негорючего пластика с хорошей вентиляцией.
Итоговая конструкция может применяться как:
- лабораторная нагрузка для испытания зарядных устройств;
- нагрузка для теста блоков питания и аккумуляторов;
- модуль внутри автоматизированной системы тестирования аккумуляторных сборок.
При сборке и тестировании подобного устройства важно:
- учитывать общее тепловыделение (30 В × 20 А = 600 Вт тепла);
- использовать транзисторы с подходящими характеристиками (низкое сопротивление, высокий ток, TO-247 или TO-220);
- применять качественные термопасты и соблюдать плотность прижима транзисторов к радиатору.
Несмотря на внешнюю простоту, электронная нагрузка на LM324 с четырьмя МОП-транзисторами может быть мощным и надёжным инструментом в арсенале радиолюбителя или инженера. Компактные размеры, простота сборки и стабильность работы делают её отличной альтернативой промышленным модулям при условии аккуратной сборки и продуманного охлаждения. Ещё более мощный вариант самодельной схемы, который держит до 1 киловатта, смотрите здесь.
