В процессе эксплуатации различных модулей на базе Arduino могут возникать на первый взгляд необъяснимые сбои в работе устройств. Одной из наиболее распространённых, но часто недооцениваемых причин подобных проблем являются ненадёжные соединения в области штыревых разъёмов.

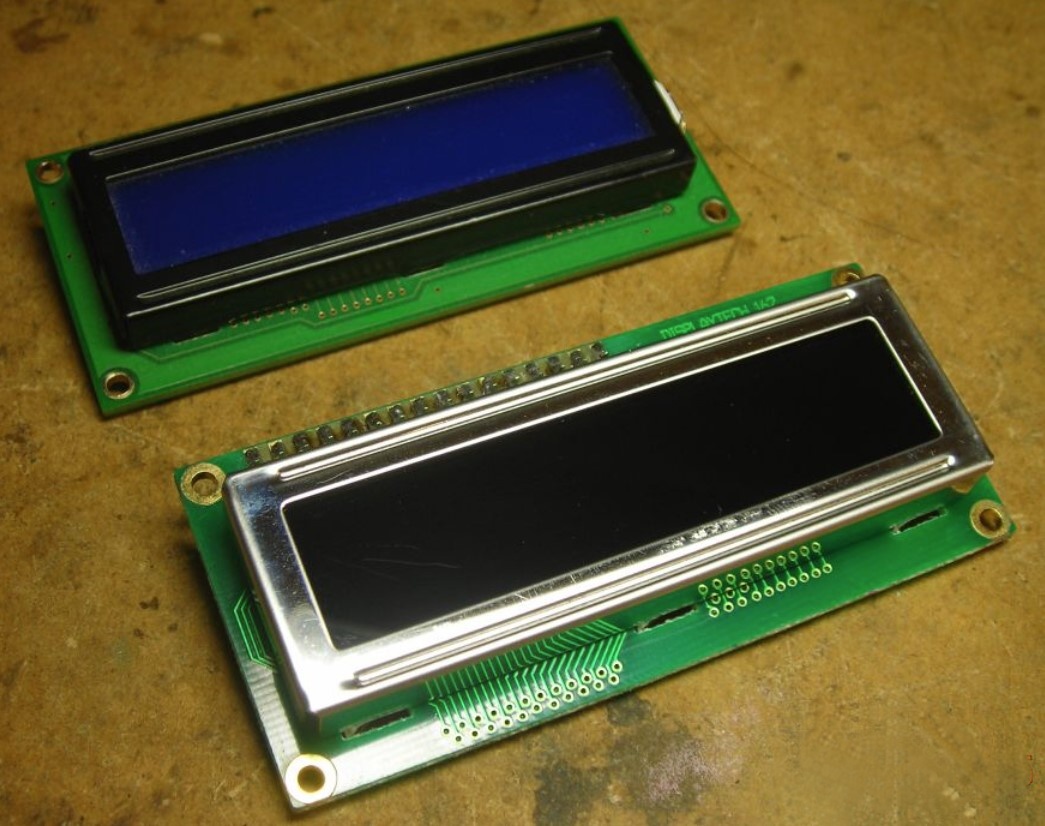

Так, например, простая схема, ранее собранная для подключения к стандартному 16×2-символьному ЖК-дисплею, изначально функционировала безупречно. Однако спустя некоторое время, после повторного подключения, устройство начало вести себя нестабильно: работало с перебоями, реагировало лишь в редких случаях. При замене дисплея на другой экземпляр схема снова заработала корректно. Интересно, что тот самый «неисправный» дисплей демонстрировал отличную работоспособность при подключении к другой платформе — отладочной плате на базе микроконтроллера PIC.
Такая ситуация наводит на мысль о наличии неочевидной проблемы, коренящейся в самом интерфейсе подключения. После длительного анализа и череды неудачных попыток устранения неисправности, в том числе замены стабилизаторов и микроконтроллера, источник проблемы был наконец выявлен — дело оказалось в низкокачественных разъёмах ЖК-модуля.

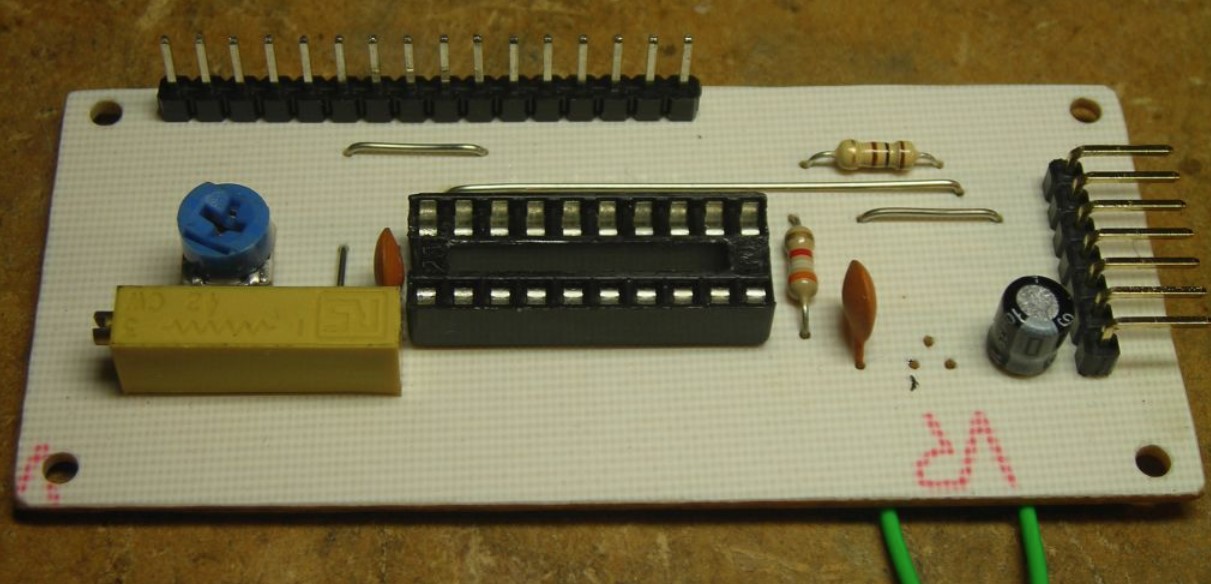

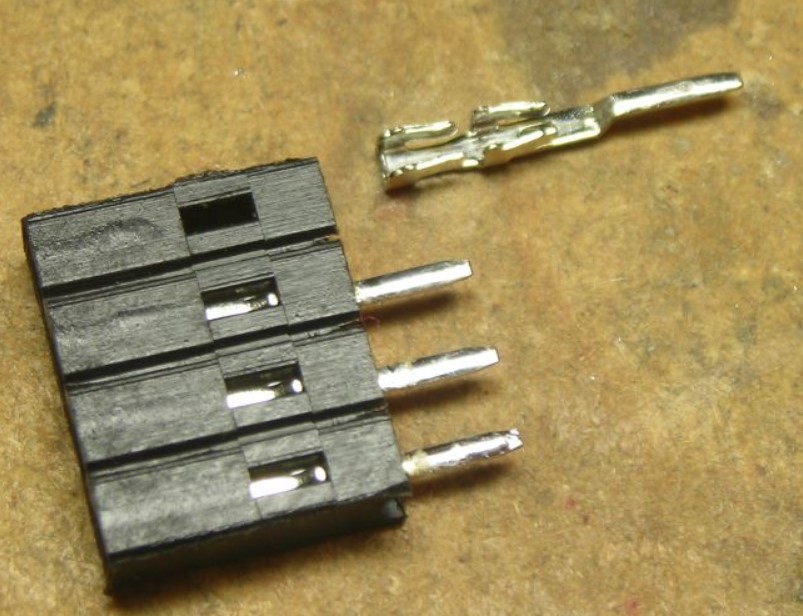

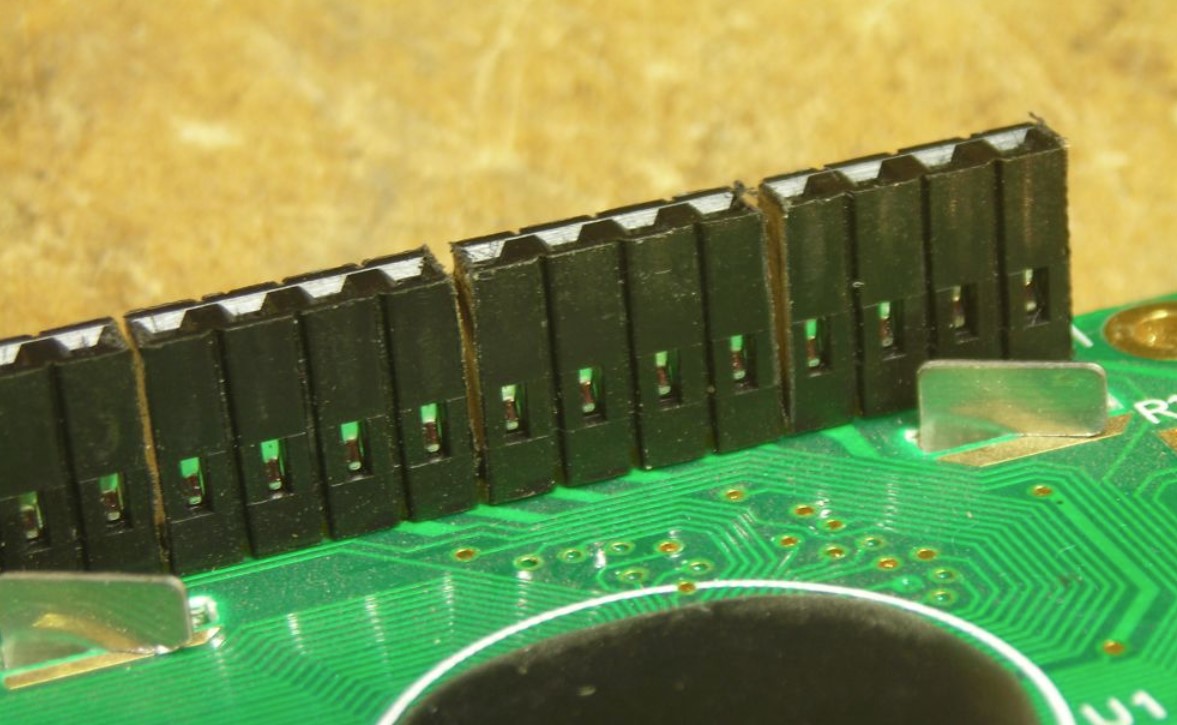

На печатной плате модуля использовались стандартные штыри, а на дисплее — разъёмы с пружинными контактами в форме буквы «U», которые были вручную припаяны и отличались низким качеством исполнения. Эти контакты плохо охватывали штыри, и в ряде случаев вовсе не обеспечивали надёжного электрического соединения. Как результат — потеря контакта, перебои в передаче данных, нестабильная работа устройства.

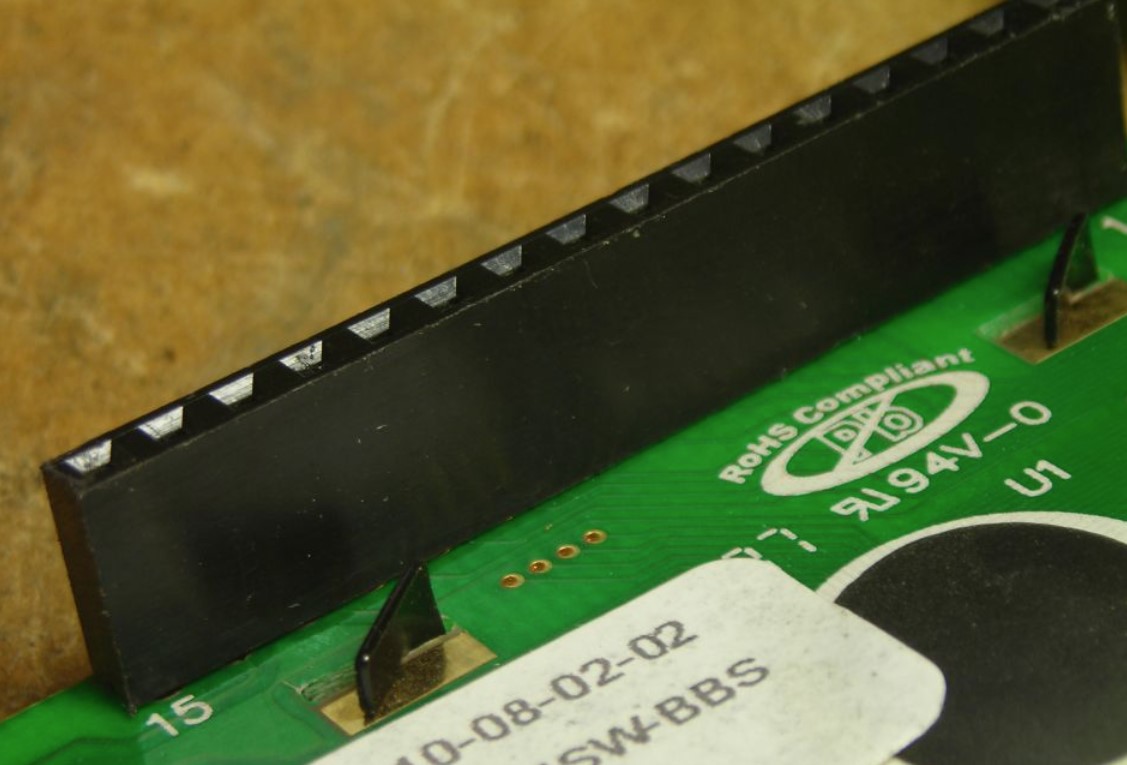

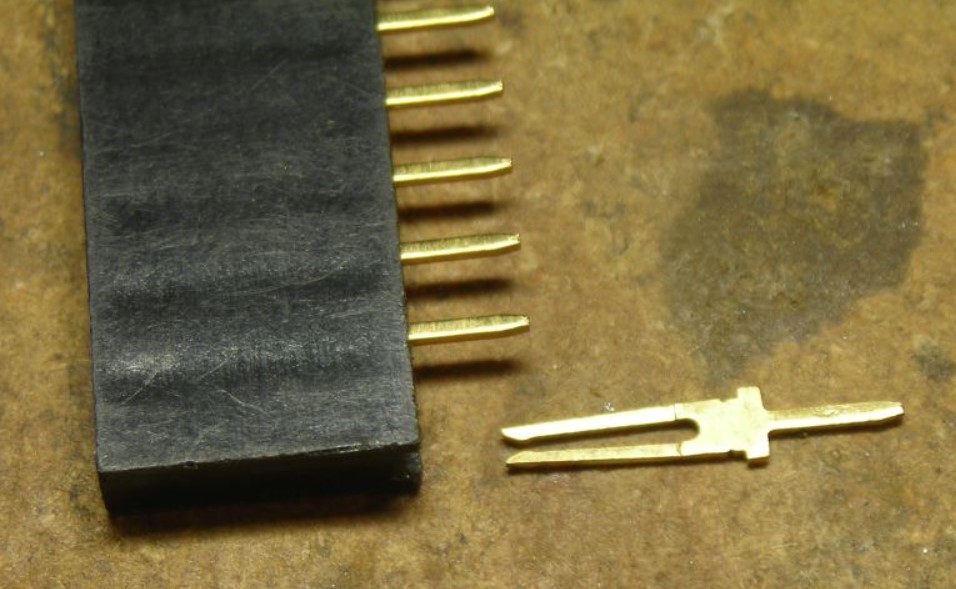

Для сравнения, другой экземпляр дисплея, где применялись разъёмы с контактами типа «камертон» (штампованные металлические лепестки, создающие упругий прижим), показал себя гораздо надёжнее. Такие разъёмы обеспечивают уверенное зацепление даже с не идеально подогнанными штырями, создавая прочное и стабильное соединение.
После замены дешёвых разъёмов на качественные «камертоны» первоначально проблемный дисплей начал работать безупречно. Это наглядно демонстрирует, насколько критично качество соединительных компонентов, особенно в условиях, когда стабильность и надёжность имеют первостепенное значение.
Вывод: при выборе разъёмов для модулей на печатных платах необходимо обращать внимание не только на внешний вид и стоимость, но и на тип и качество контактов. Контакты типа «камертон» обеспечивают лучший прижим и стабильный контакт со штырями, особенно в условиях длительной эксплуатации или при наличии вибраций. Также важно учитывать длину самих штырей: слишком короткие могут не достигать зоны контакта, особенно в дешёвых разъёмах, что приведёт к перебоям. Грамотный выбор и надёжный монтаж разъёмов — залог стабильной работы всей схемы.
