Рессоры — листовые, много- или одноместные — одни из самых древних и надёжных элементов автоподвески. Их задача не только «держать вес», но и сглаживать дорожные неровности, амортизировать кочки и контролировать расположение моста относительно кузова. Сейчас мы объясним, как именно они уменьшают тряску, какие физические механизмы в них работают, какие типы существуют, как их настроить, чем они отличаются от других пружин и какие имеются практические ограничения.
Что делают рессоры
При контакте колеса с неровностью часть кинетической энергии дороги преобразуется в упругую энергию рессоры (напряжение в листах).
Смягчает мгновенный импульс — уменьшает амплитуду ускорений, передаваемых на кузов и пассажиров.
Между листьями возникает трение, которое рассеивает часть энергии (внутреннее демпфирование).
Работа рессор в связке с амортизаторами (демпферами) обеспечивает контролируемое возвратное движение и подавляет колебания.
Механика упругости: как рессора гасит удар

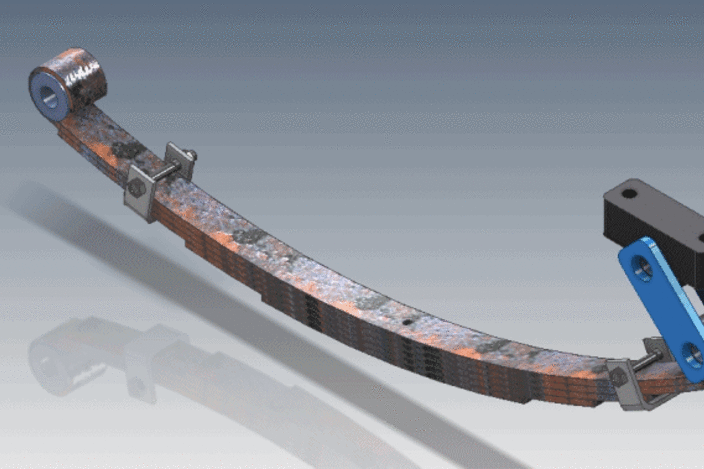

По сути, это упруго изгибаемая балка, составленная из наборов металлических листов. При проходе колеса через кочку рессора изгибается: её листы прогибаются, накапливают энергию упругого деформирования. После прохождения неровности накопленная энергия возвращается и часть её гасится за счёт внутреннего трения между листами и в материале.
Ключевые параметры:
жесткость (коэффициент k) определяет, сколько она прогнётся под заданной нагрузкой;
аморфность (демпфирование) — как быстро колебания затухают; у листовой рессоры демпфирование складывается из внутреннего демпфирования металла и трения между листами;
рабочий ход (максимальный прогиб) — сколько энергии может принять рессора без пластической деформации.
Почему тряску удаётся уменьшить: физические принципы
1) Энергетическое хранение и постепенное высвобождение
Рессора работает как накопитель упругой энергии: вместо резкого «ударного» импульса кузов получает более плавный, растянутый по времени толчок. Увеличение времени остановки означает уменьшение пиковых сил по закону F ≈ Δp / Δt — меньшие пиковые ускорения = менее интенсивная тряска.
2) Наличие встроенного демпфирования
Когда листы трутся друг о друга, часть упругой энергии преобразуется в тепло. Это важное отличие рессор от идеально упругих пружин — стёртые трением колебания быстрее затухают, поэтому кузов не будет много раз «отскакивать» после неровности. Для грузовиков и внедорожников это часто полезно: естественное демпфирование снижает потребность в тяжёлых демпферах.
3) Формирование прогрессивной жёсткости
Конструкция с несколькими листами (многолистовая) может давать нелинейную характеристику силы/хода: при небольших прогибах работают только крайние листы — мягко; при больших нагрузках подключаются дополнительные листы — жёсткость растёт. Прогрессивность уменьшает тряску на мелких неровностях, сохраняя защиту и предохранение от пробоя на больших ударах.
4) Контроль расположения моста и геометрическая устойчивость
Она одновременно держит мост, ограничивает продольные и поперечные перемещения. Жёстко закреплённый элемент уменьшает свободный «разброс» оси, что улучшает предсказуемость реакции колес на неровности и уменьшает «суммарную тряску» за счёт корректной кинематики подвески.
Динамическая характеристика

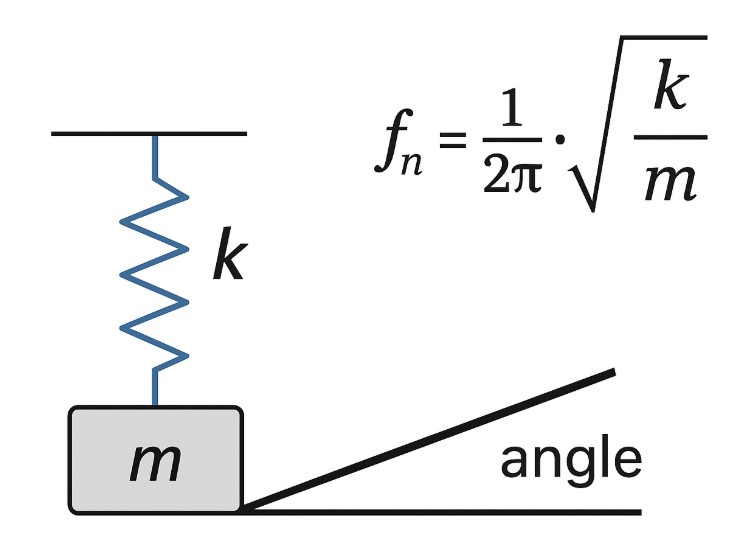

Подвеска — система масс и упругих элементов. Её натуральная (собственная) частота f_n определяется формулой
f_n = 1 / (2π) · √(k / m)
где k — жёсткость пружины/рессоры, m — масса, приходящаяся на эту пружину. Наглядно: чем мягче рессора (меньше k) и чем больше масса кузова на оси — тем ниже f_n.
Если дорожный спектр возбуждений (частоты неровностей, вибрации шасси) находится значительно выше собственной частоты подвески, то кузов «изолируется» от высокочастотных колебаний — амплитуда передачи снижается. Поэтому для хорошего комфорта проектируют низкую собственную частоту вертикальных колебаний кузова (обычно порядка 1–1,5 Гц для легкового авто). Рессора, благодаря своей конфигурации и относительному демпфированию, помогает снизить f_n и тем самым снизить тряску, особенно на высокочастотных неровностях.
Параметр
Значение
Пример численного расчёта
Пусть на одну ось приходится массa m = 400 кг (масса части кузова и нагрузки на одну пружину). Жёсткость эффективной рессоры k = 20000 Н/м. Рассчитаем f_n:
Вычислим отношение k / m = 20000 / 400 = 50 (Н/м / кг = 1/s²).
Вывод: собственная частота ~1,125 Гц — в удобной зоне для изоляции высокочастотной тряски, при этом не слишком низкая, чтобы вызывать сильную раскачку кузова.

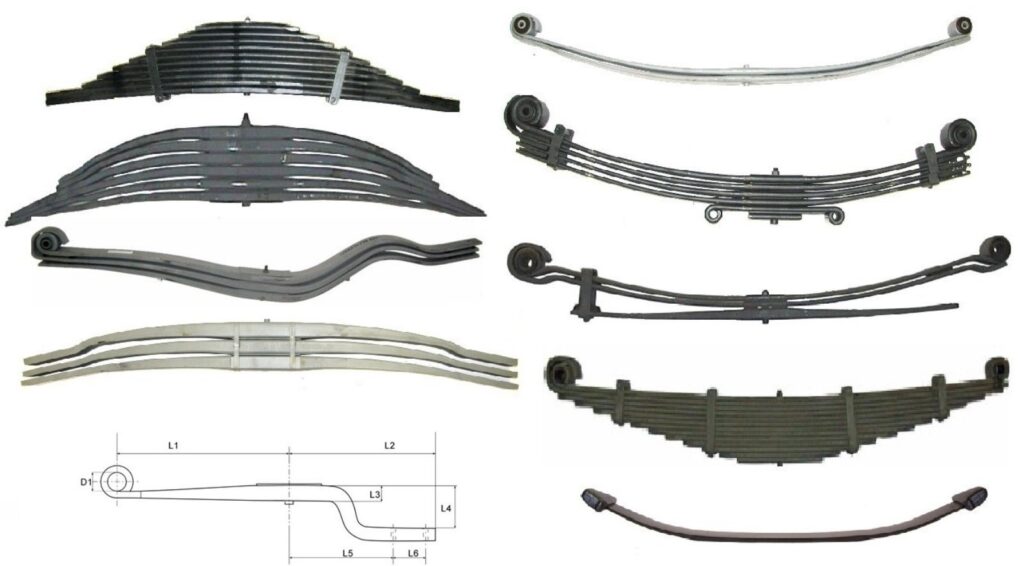

Типы рессор и их особенности
Листовая и многолистовая
Плюсы: простота, способность выдерживать большие нагрузки, встроенное демпфирование, прогрессивность.
Минусы: большой неподрессоренный вес, склонность к скрипу/износу межлистов, необходимость обслуживания.
Параболическая
Листы профилируются по параболе — внешние тоньше, средние толще. Даёт более линейную характеристику с меньшим весом и меньшим внутренним трением (меньше шумов), лучше для комфорта.
Полурессора и торсионные балки
В некоторых решениях применяют торсионные элементы или рессоры, работающие схожим образом, с иными компромиссами по массе и демпфированию.

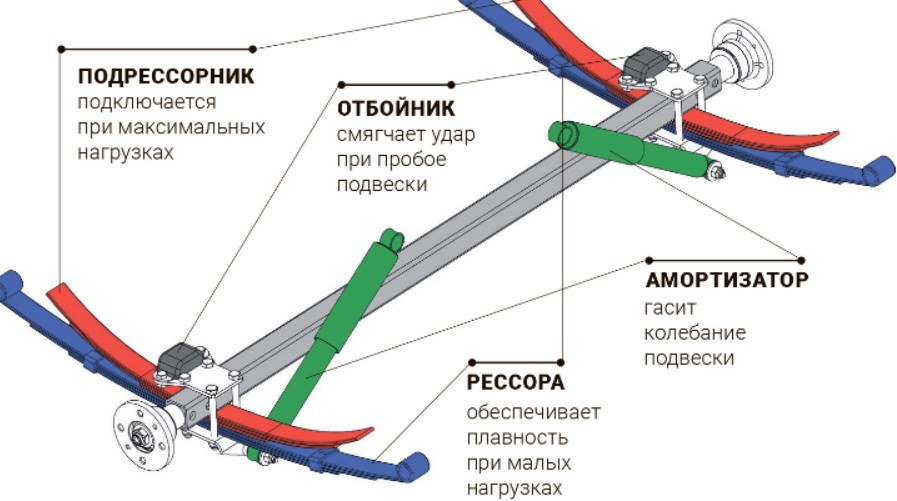

Рессора принимает удар и запасает энергию, трение между листами гасит часть колебаний. Но оставшаяся энергия вызывает возвратные колебания — тут в дело вступает амортизатор (гидравлический демпфер). Амортизатор гасит динамику возвращения, то есть контролирует скорость и амплитуду, предотвращая длительные и неприятные качания кузова. Без корректного демпфирования рессора может «порхать» — много циклов колебаний; с адекватным демпфированием тело автомобиля «усыпляется» быстро и комфортно.
Преимущества для уменьшения тряски
естественное трение между листами усиливает демпфирование, особенно на частотах, где амортизатор слабее;
прогрессивность (подключение дополнительных листов при больших прогибах) смягчает малые неровности и защищает от пробоя при больших;
конструктивная жёсткость помогает поддержать корректную кинематику оси, что уменьшает «хаотичность» откликов на дорожные возмущения;
в тяжёлых грузовых условиях рессоры обеспечивают стабильность и предсказуемость поведения при загрузке, минимизируя «тряску» кузова от неровностей.
Ограничения и компромиссы
рессоры увеличивают неподрессоренную массу (масса оси+рессора) — высокий неподрессоренный вес ухудшает контакт колеса с дорогой на высоких частотах;
межлистовое трение — хорошо для демпфирования, но даёт шум (скрип), износ и требует профилактики;
рессора тяжелее и громоздче, чем отдельная пружина; в легковых авто заменена винтовой пружиной в большинстве случаев;
в спортивных авто требуется малая масса и высокая отзывчивость подвески — там часто предпочитают витые пружины и активные подвески.
Настройка для минимальной тряски
Подбор жёсткости. Не перегружаем рессоры: если она «перегружена» (слишком жёсткая при малой массе), чувствительность к мелким неровностям растёт. При необходимости менять на рессоры с более мягкой характеристикой или выбирать параболические профили.
Оптимизация демпфирования. Настроить/заменить амортизаторы по сезону и характеристикам нагрузки. Увеличение демпфирования уменьшает длительность колебаний.
Контроль состояния листов. Удалять коррозию, своевременно заменять изношенные листы и втулки, смазывать направляющие — это уменьшает шумы и нежелательные динамики.
Использование промежуточных втулок и материала с низким трением. Если межлистовое трение слишком велико и вызывает «скрип», можно применить специальные прокладки/смазки или переход на параболический профиль.
Прогрессивные вставки. Для защиты от пробоя и для регулировки прогрессивности лучше применять дополнительные малые рессоры или буфера.
Как понять, что рессора плохо гасит тряску? При прохождении мелких неровностей кузов «прыгает» или долго качается; слышны скрипы, стучание при сжатии/растяжении подвески; неравномерный износ шин (плохая кинематика оси); при увеличении нагрузки поведение подвески резко меняется — возможна усталость листов.

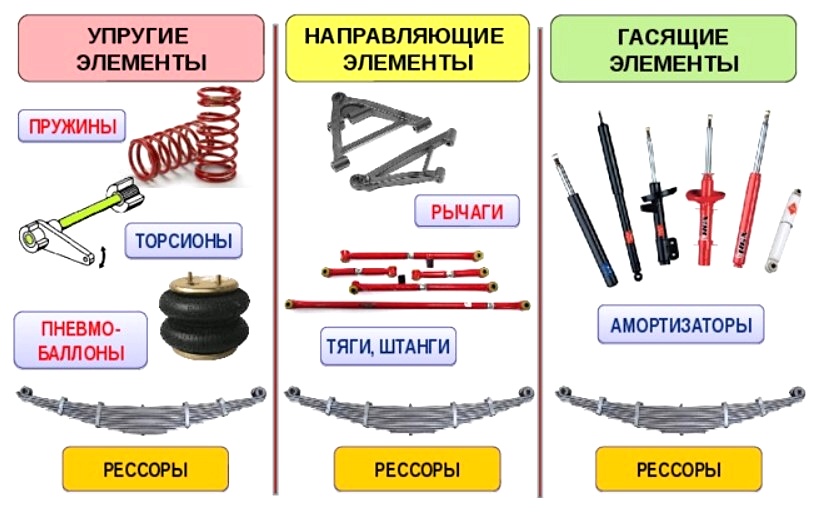

Сравнение с винтовой пружиной
рессора: встроенное демпфирование (плюс), простота и устойчивость при больших нагрузках (плюс), но большой неподрессоренный вес (минус);
винтовая пружина: меньший вес, лучшая возможность точной настройки жёсткости и демпфирования за счёт амортизатора (плюс), но сама по себе почти не демпфирует (минус).
Выбор тут зависит от назначения: грузовики — рессоры; легковые авто — чаще витые пружины.
Итого, рессоры уменьшают тряску не одним эффектом, а сочетанием: упругая ёмкость с накоплением энергии, встроенное трением демпфирование, прогрессивность характеристики и жёсткая кинематическая привязка моста. В результате кузов получает более плавные, медленные и предсказуемые воздействия вместо резких шоков. При правильной диагностике, регулярном обслуживании и грамотном подборе характеристик — это надёжный и практичный способ обеспечить комфорт и управляемость, особенно при работе с большими грузами и в тяжёлых условиях.
