Некоторые сталкиваются с необходимостью обеспечить доступ в Интернет в месте, где это проблема в плане протягивания сети, и при поиске роутера приходилось идти на компромисс между затрудненным доступом к роутеру и длинными кабелями для LTE-антенн. Кроме того, часто возникает необходимость доплатить за внешнее устройство, устойчивое к погодным условиям, или же выбор приходится ограничивать комплектом IDU + ODU.
Напомним, что комплект домашнего Интернета состоит из внешнего LTE-модема (ODU) и маршрутизатора Wi-Fi (IDU). Такое оборудование особенно полезно в районах со сложными географическими или городскими условиями, на границе покрытия и там, где нет доступа к фиксированному Интернету, как в многоквартирных, так и в частных домах. Размещение LTE-модема вне здания позволяет повысить мощность принимаемого сигнала за счет устранения затухания стенами и другими элементами конструкции и тем самым значительно улучшить дальность действия услуги. Установка на высоте также может уменьшить воздействие некоторых препятствий на местности, таких как высокие здания или холмы в этом районе. Это повышает комфорт использования LTE-Интернета в данном месте. Устройства ODU/IDU можно устанавливать отдельно или интегрировать с существующей антенной спутникового или наземного телевидения, что уменьшает количество кабелей, проходящих в дом. По коаксиальному кабелю сигнал поступает от модема ODU на расположенный в квартире Wi-Fi роутер IDU, который раздает его по всем комнатам, обеспечивая беспроводной доступ в Интернет.
Итак, основная проблема – доступ к SIM-карте, вставленной в роутер. Что, если бы любое устройство, включая обычный внутренний роутер, закрытый в герметичной коробке, можно было установить на открытом воздухе где угодно и всегда иметь под рукой SIM-карту? Так родилась идея, а затем и быстрая реализация такого адаптера.

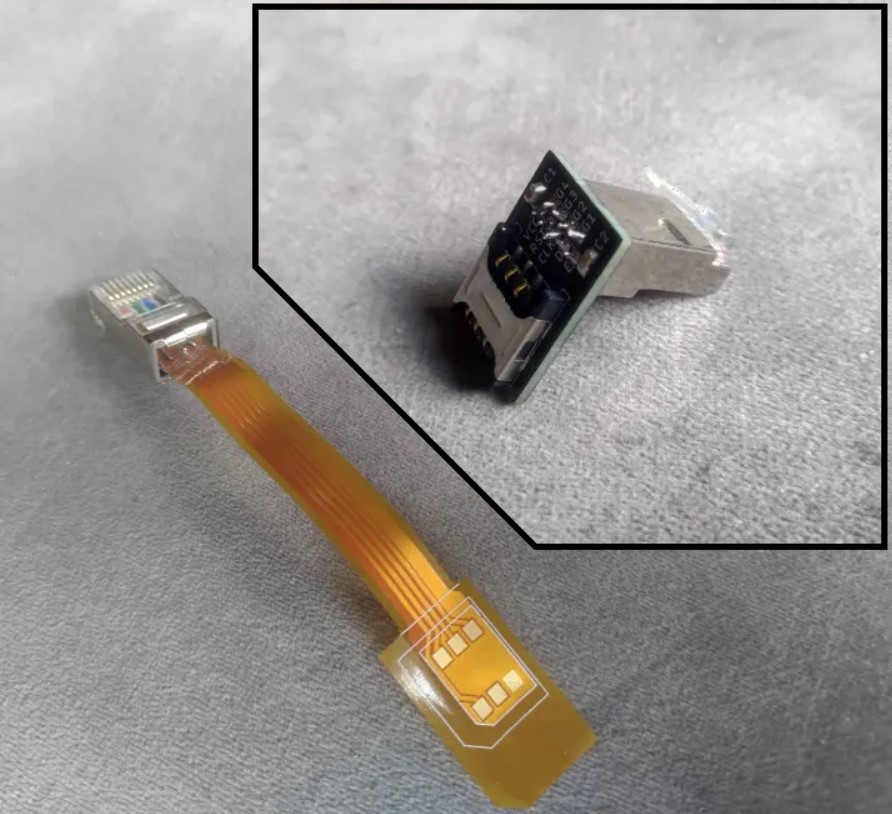

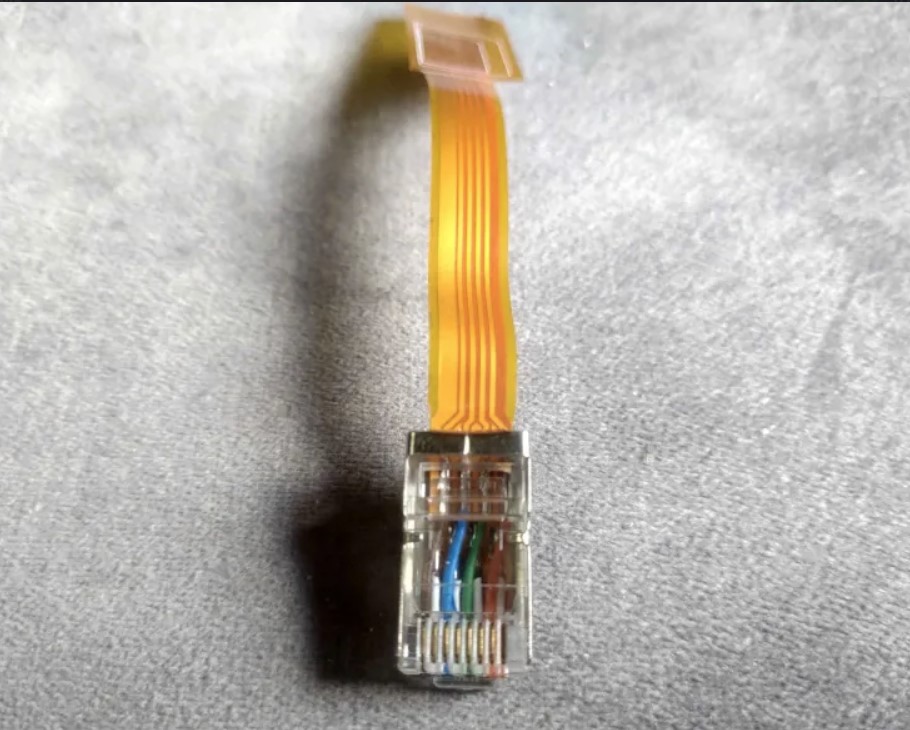

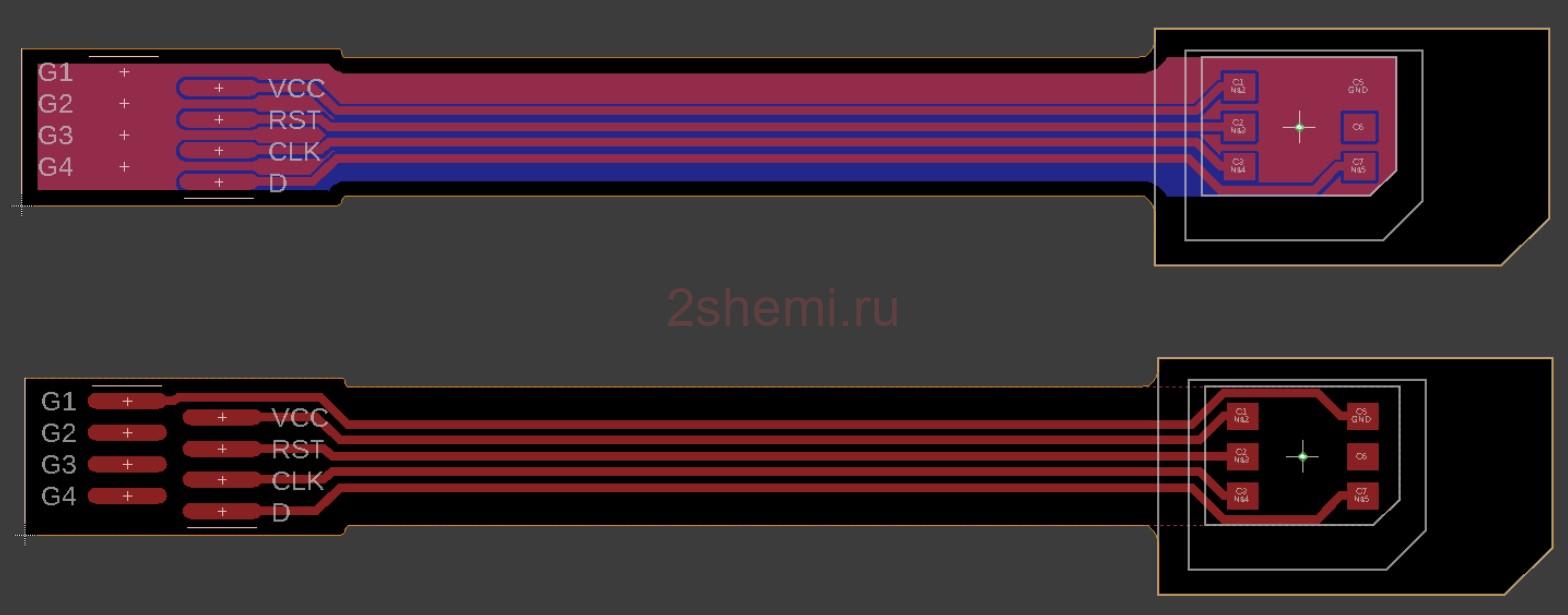

Деталь из ленты Flex предназначена для вставки в SIM-слот роутера. На нем отмечены формы SIM, microSIM и nanoSIM-карт, чтобы вырезать нужную версию. Также требуется приклеить ко дну тонкий кусок пластика и двусторонний скотч. Другой конец ленты позволяет припаять восемь кабелей витой пары, и после небольшого разрезания все это прекрасно вписывается в разъем RJ45.

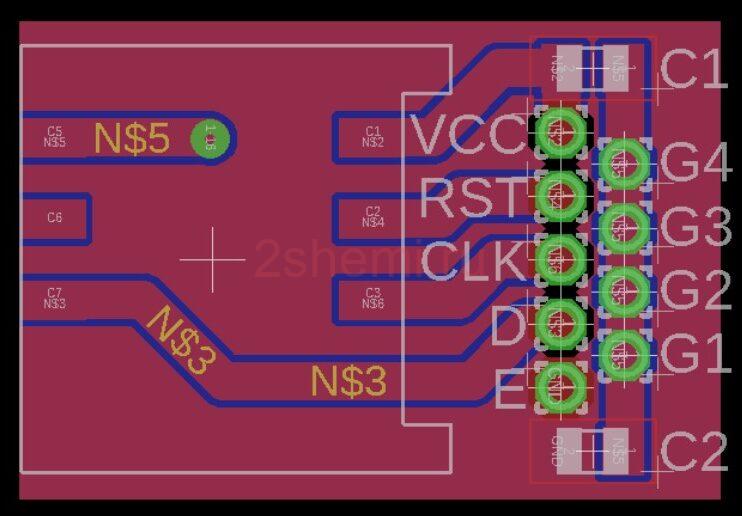

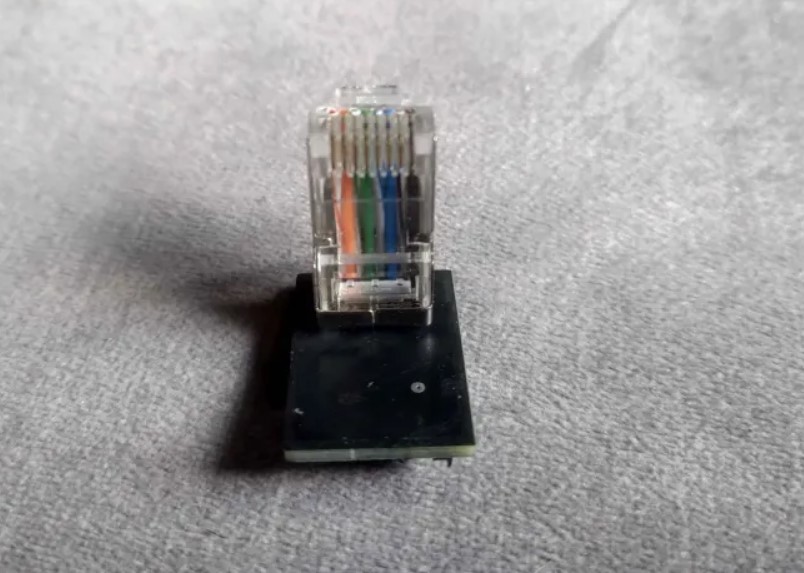

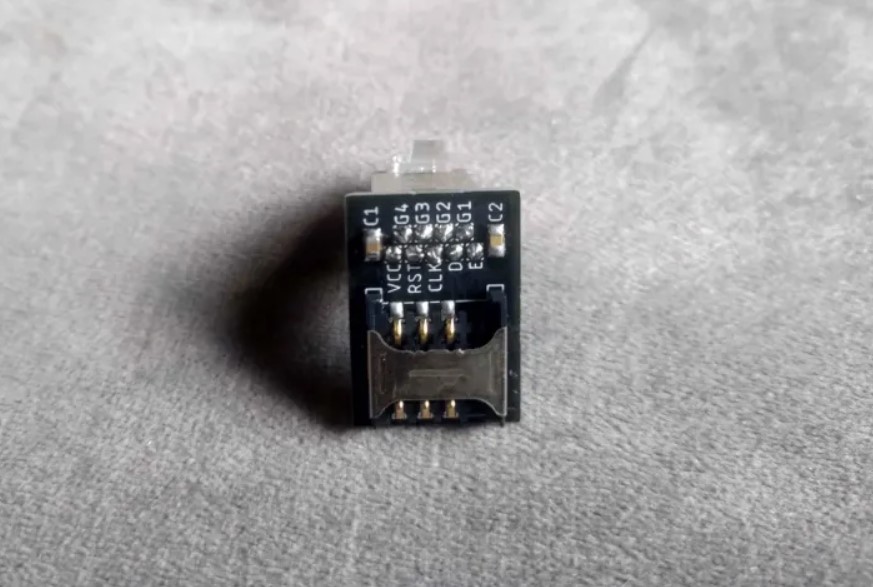

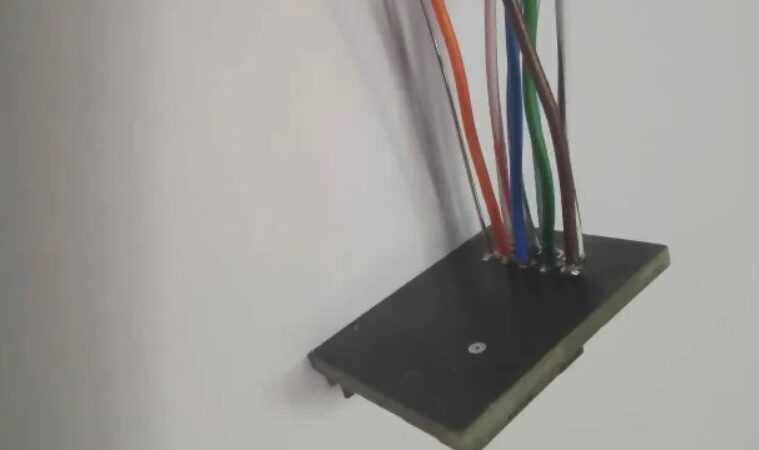

Другая сторона представляет собой крохотную печатную плату с припаянным разъемом microSIM, где расположены контакты для пайки кабелей особым образом, и конденсаторы — один для стабилизации напряжения питания, а второй для связи ВЧ помех от экрана с землей.

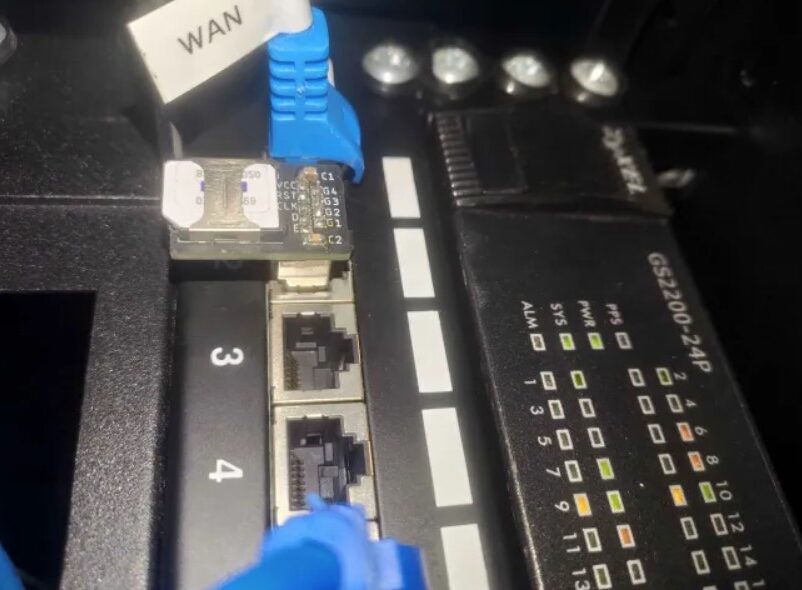

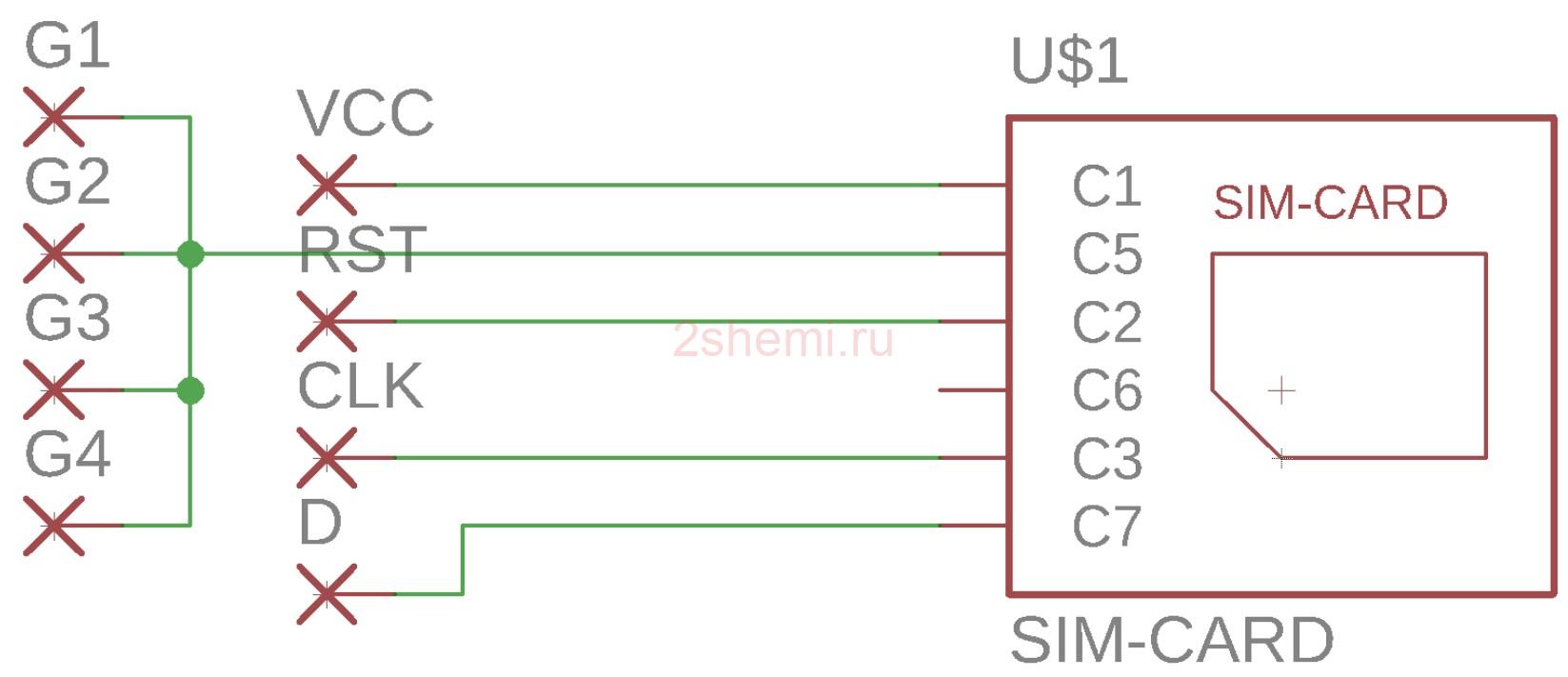

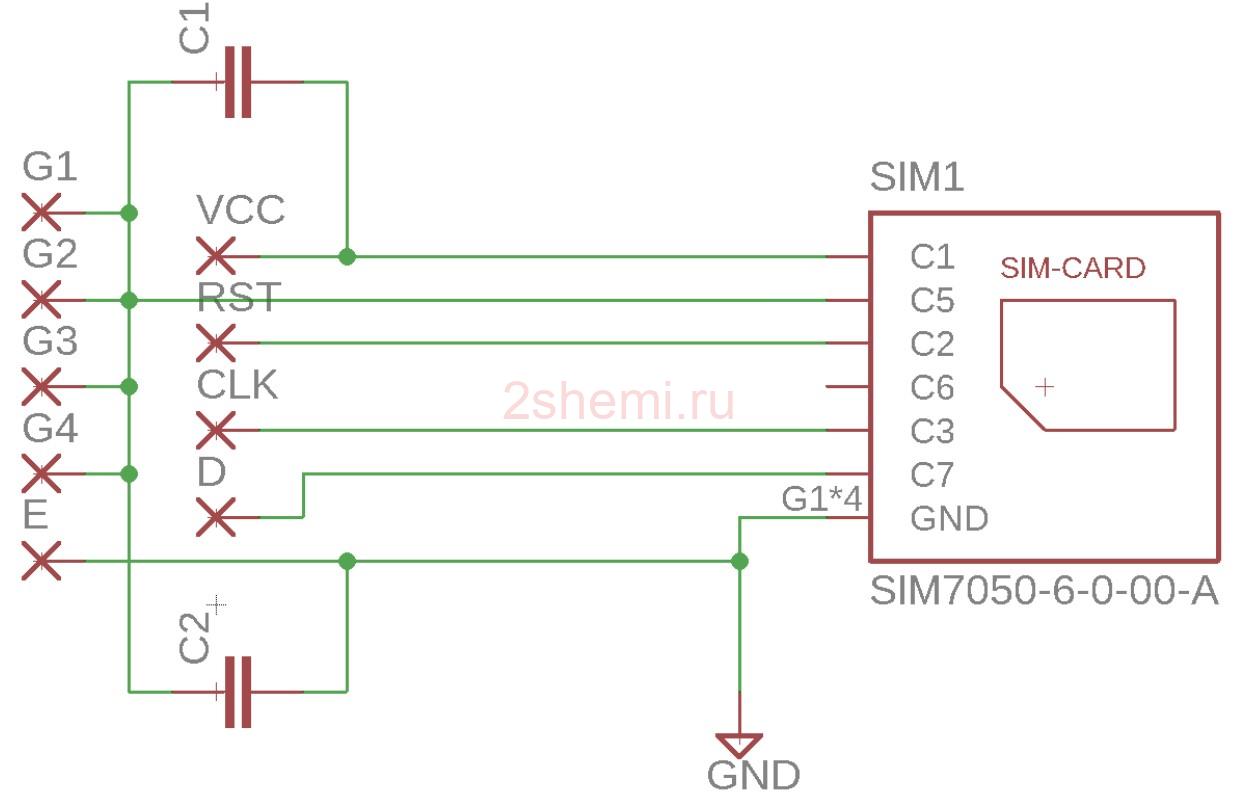

Вся плата идеально подходит при подключении к патч-панели. Вот итоговый вариант. И принципиальная схема с платой.
Для SIM-карты по сути требуется всего 3 сигнальные линии, одна линия питания и земля. Поэтому использовалось 4 провода из каждой пары для сигналов и питания, а другой провод каждой пары стал заземлением. Земля на гибкой плате соединена с землей питания, поэтому экран всей линии начинается у патч-панели и заканчивается у вилки RJ45 на шлейфе.

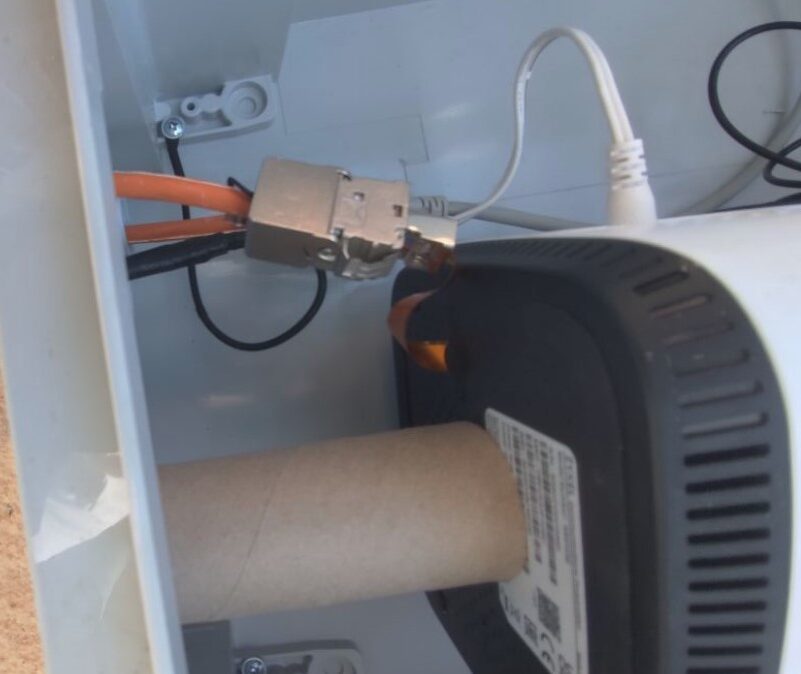

Тут к LTE роутеру подключены две витые пары, одна — обычное LAN-соединение, а другая используется для продления сигнала SIM. В эксплуатации дальность действия такого удлинителя сильно зависит от типа используемой витой пары. При использовании кабелей Cat7 S/FTP расширение без проблем работает с длиной 50 м, включая Keystone у роутера, одну патч-панель и еще одно гнездо Keystone, в которое втыкается плата с картой. На большей длине не подключается. Но в случае с витой парой FTP Cat6 дальность действия составляет примерно 15 м. Еще замечено, что использование неэкранированного кабеля резко сокращает радиус действия почти до одного метра, в том числе использование неэкранированного патч-корда для соединения двух полей патч-панели.
