Преобразователи интерфейсов

Что такое преобразователи интерфейсов

Это устройства, предназначенные для сопряжения различных типов цифровых и аналоговых интерфейсов, используемых в компьютерных, промышленных и телекоммуникационных системах. Они позволяют передавать данные между устройствами, имеющими несовместимые порты, например, преобразовывая сигналы с RS232 в RS485 или с USB в Ethernet.

• Для справки: распиновка RS-232, RS-366, RS-422, RS-423, RS-449, RS-485, RS-530.

Для чего они используются

Основные задачи преобразователей (конвертеров):

• Подключение оборудования с разными интерфейсами
• Увеличение расстояния передачи данных
• Гальваническая развязка для защиты оборудования
• Повышение совместимости между устройствами

Основные виды интерфейсов

• USB (Universal Serial Bus) – универсальный последовательный интерфейс для подключения периферийных устройств к компьютеру
• RS232 – стандарт передачи данных, часто применяемый в промышленности
• RS485 – используется для передачи данных на большие расстояния и многоточечных соединений
• Ethernet – проводной интерфейс для передачи данных в локальных сетях

Типы преобразователей интерфейсов

Они подразделяются на несколько категорий в зависимости от типов соединяемых устройств. Рассмотрим каждую из них подробнее.

Тип	Описание	Применение
USB -> RS-232	Преобразует USB-сигналы в RS-232 для подключения старых устройств.	Подключение старых компьютерных и промышленных устройств.
RS-232 -> RS-485	Конвертирует сигналы RS-232 в RS-485 для промышленной передачи данных.	Промышленная автоматизация и системы управления.
USB -> RS-485	Преобразует USB в RS-485, поддерживая два проводных канала для передачи.	Применяется для связи с промышленными устройствами.
RS-485 -> Ethernet	Конвертирует сигнал RS-485 в Ethernet для подключения к сетям.	Автоматизация и управление оборудованием через Ethernet.
RS-232 -> Ethernet	Переводит данные с RS-232 на Ethernet для использования в TCP/IP-сетях.	Подключение старых устройств к современным сетям.
USB -> Ethernet	Преобразует USB в Ethernet для подключения USB-устройств в сети.	Применяется в удаленных системах и для интернет-устройств.
RS-422 -> RS-485	Преобразует сигналы между различными типами многоточечных систем.	Промышленная связь на дальние расстояния.
RS-485 -> USB	Преобразует данные с RS-485 в USB для подключения к компьютеру.	Используется для промышленного оборудования с интерфейсом RS-485.

Эта таблица дает общее представление о различных типах преобразователей и их применении в разных сферах.

USB-преобразователи

USB (Universal Serial Bus) – это универсальный последовательный интерфейс, который применяется для подключения различных устройств к компьютеру или другому управляющему устройству. Преобразователи USB позволяют подключать оборудование с устаревшими интерфейсами или расширять функциональность современных систем.

• USB-RS232 – адаптер для подключения устройств с последовательным портом RS232 к современным компьютерам без COM-порта. Применяется для подключения промышленных контроллеров, медицинского оборудования, программирования микроконтроллеров.

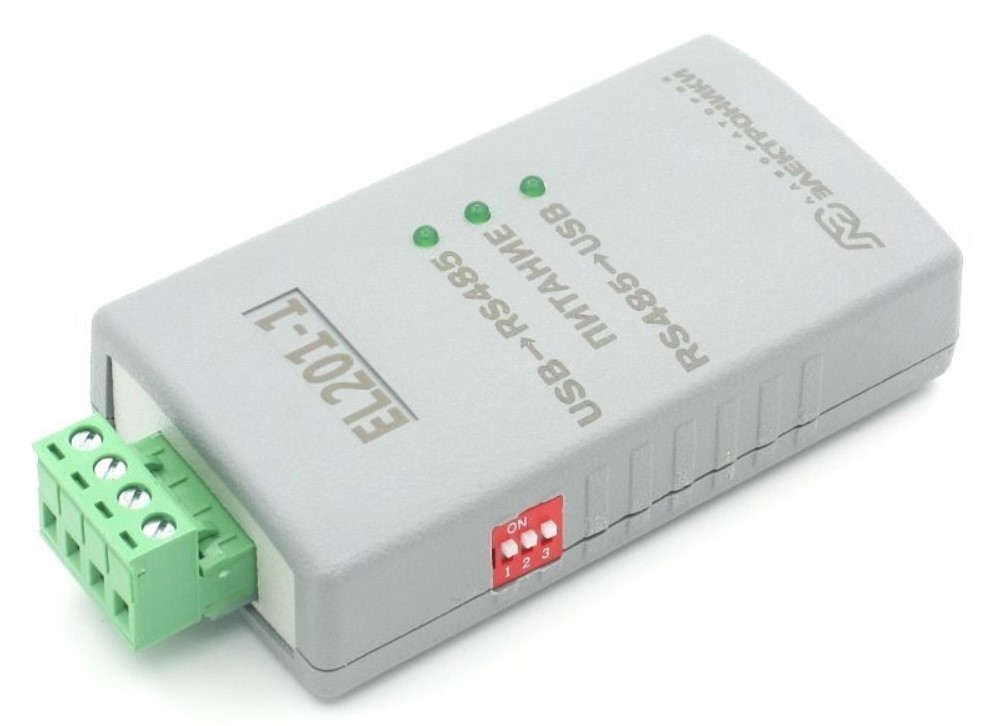

• USB-RS485 – преобразователь для работы с интерфейсом RS485, который поддерживает работу с многоточечными соединениями на больших расстояниях (до 1,2 км). Используется в системах автоматизации, охраны, контроля доступа.
• USB-RS422 – обеспечивает двунаправленный обмен данными по интерфейсу RS422, который отличается высокой устойчивостью к помехам и возможностью передачи данных на большие расстояния.
• USB-Ethernet – используется для подключения устройств к локальной сети через USB-порт. Позволяет расширить сетевые возможности устройств, у которых отсутствует встроенный Ethernet-порт.

RS-преобразователи

RS-интерфейсы применяются в промышленных и автоматизированных системах. Преобразователи этого типа позволяют подключать устройства с разными стандартами последовательных интерфейсов.

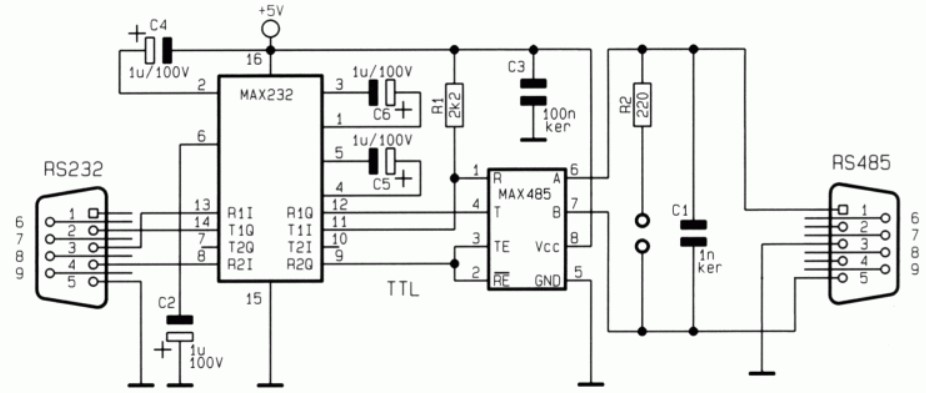

• RS232-RS485 – преобразует сигналы между RS232 (точка-точка) и RS485 (многоточечное соединение). Позволяет подключать к ПК устройства с RS485, такие как системы видеонаблюдения, автоматизированные системы управления.
• RS422-RS485 – адаптер для соединения устройств с интерфейсами RS422 (дифференциальная передача данных) и RS485. Используется в системах промышленной автоматизации и судовой электронике.
• RS232-Ethernet – позволяет подключать устройства с последовательным портом RS232 к сети Ethernet. Это дает возможность управлять удаленным оборудованием через локальную сеть или интернет.

Ethernet-преобразователи

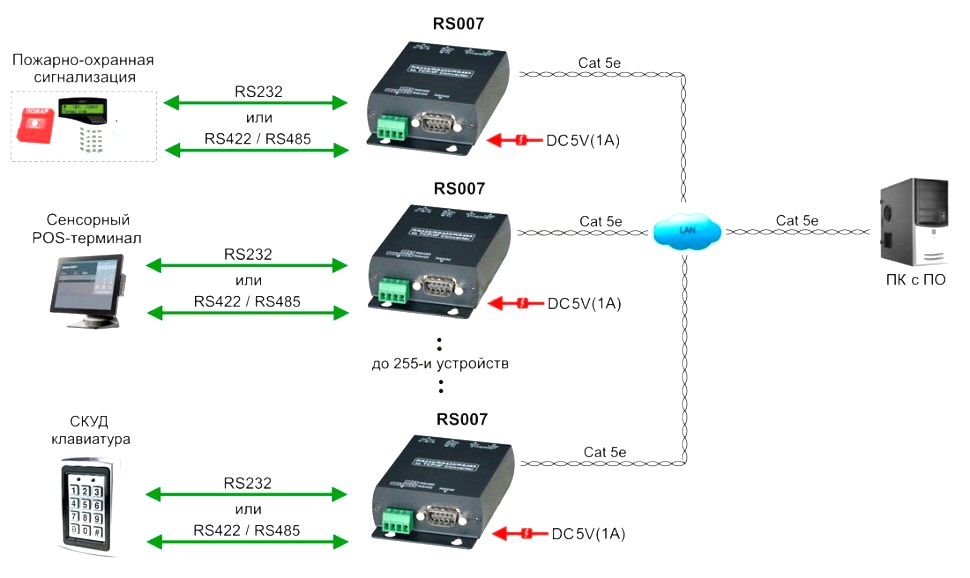

Ethernet-преобразователи необходимы для подключения устройств с последовательными интерфейсами к локальным сетям или интернету.

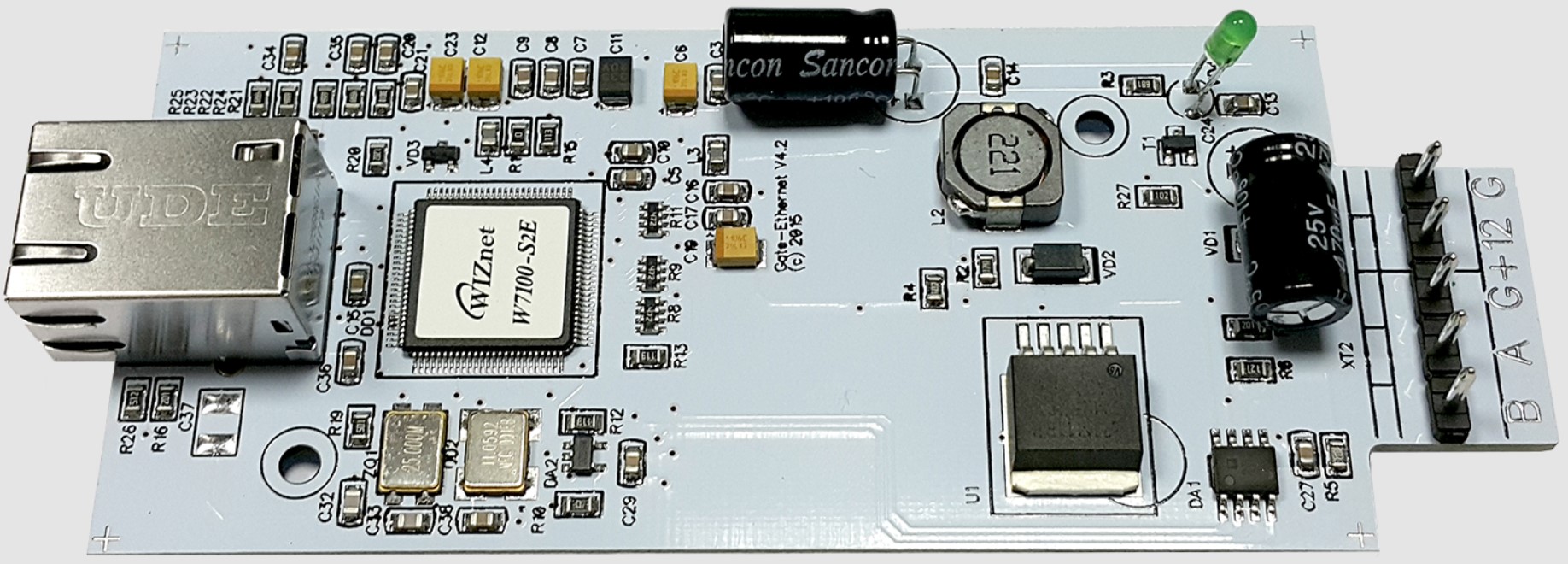

• RS485-Ethernet – подключает устройства с интерфейсом RS485 к сети, обеспечивая дистанционное управление через TCP/IP. Часто используется в системах диспетчеризации и автоматизированного учета ресурсов.
• USB-Ethernet – позволяет подключать USB-устройства к сети Ethernet, расширяя возможности современных систем.

Производители и цены

На рынке представлено множество производителей, среди которых выделяются как зарубежные, так и отечественные компании.

Популярные производители

• MOXA – мировой лидер в области промышленных решений, выпускающий высококачественные конвертеры для последовательных интерфейсов и Ethernet.
• Advantech – предлагает широкий ассортимент устройств для автоматизации, включая адаптеры RS232-RS485 и RS485-Ethernet.
• ICP DAS – производит сетевые модули и контроллеры с поддержкой Modbus.
• Bolid – российский производитель, ориентированный на системы безопасности и пожарной сигнализации.
• OVEN – отечественная компания, выпускающая преобразователи для систем автоматизации.

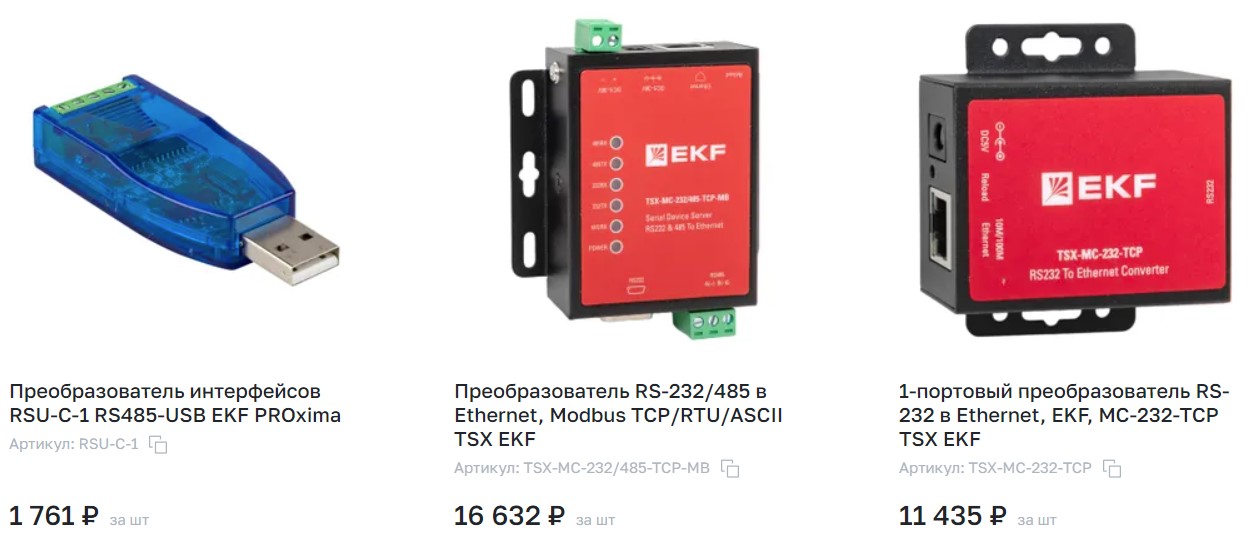

Ценовой диапазон

Стоимость зависит от типа преобразователя, функционала и производителя:

• USB-RS232 – от 500 до 3 000 руб. (простые адаптеры)
• RS232-RS485 – от 1 500 до 6 000 руб. (с гальванической развязкой – дороже)
• RS485-Ethernet – от 5 000 до 20 000 руб. (зависит от скорости передачи данных и возможностей)
• Промышленные модели (MOXA, Advantech) – от 10 000 до 50 000 руб.

Модель	Тип	Особенности	Применение
ОВЕН АС3-М	RS-232 ↔ RS-485	Гальваническая изоляция, автоопределение направления передачи	Промышленная автоматизация, подключение оборудования к RS-485
ОВЕН ПРМ	RS-485 ↔ USB	Компактный, простая настройка	Подключение контроллеров и датчиков к ПК
MOXA UPort 1150	USB ↔ RS-232/422/485	Надежность, поддержка Windows и Linux	Подключение терминалов и приборов с COM-портами
MOXA NPort 5110	RS-232 ↔ Ethernet	Поддержка протоколов TCP/IP	Сетевые подключения устройств RS-232
MOXA TCC-80	RS-232 ↔ RS-422/485	Гальваническая развязка, передача данных на большие расстояния	Промышленные сети, защита от помех
MOXA NPort 5232	RS-232 ↔ RS-485	Два последовательных порта	Подключение нескольких устройств через один преобразователь
Advantech ADAM-4520	RS-232 ↔ RS-485	Оптическая изоляция, питание от шины	Системы автоматизации, распределенные сети
Advantech ADAM-4571	RS-232/485 ↔ Ethernet	Поддержка TCP/IP, 10/100 Мбит Ethernet	Интеграция старого оборудования в IP-сети
ICP DAS I-7520	RS-232 ↔ RS-485	Защита от перегрузки, надежность	Индустриальная автоматизация, энергосистемы
ICP DAS tGW-715	Modbus RTU ↔ Modbus TCP	Конвертация Modbus протоколов	SCADA-системы, управление удаленными устройствами
С2000-ИТ	RS-485 ↔ Ethernet	Используется в системах «Болид»	Охранные системы, пожарная сигнализация
ATC-1000	RS-232 ↔ Ethernet	Поддержка web-интерфейса	Удаленное управление промышленным оборудованием
ATC-2000	RS-232/422/485 ↔ Ethernet	Гибкость интерфейсов, защита от помех	Автоматизация производства, IoT-системы
ICPDAS GW-7552	CAN ↔ Modbus TCP	Объединение CAN-сетей с Modbus-сетями	Промышленные сети, автомобильные системы
ATC-820	USB ↔ RS-485	Компактный USB-адаптер	Подключение приборов с RS-485 к компьютеру
B&B Electronics USOPTL4	USB ↔ RS-232/485/422	Прочная конструкция, защита от перегрузки	Промышленные сети, лабораторные системы
Hexin HXSP-2108F	RS-232 ↔ RS-485	Простая установка, питание от порта	Автоматизация зданий, системы безопасности
USR-TCP232-302	RS-232 ↔ Ethernet	Поддержка DHCP, высокая скорость передачи	Дистанционное управление оборудованием
USR-W610	RS-485 ↔ Wi-Fi	Подключение по беспроводной сети	Умные дома, беспроводные системы управления

Подключение и настройка

USB-RS232 и USB-RS485

1. Подключить адаптер в USB-порт компьютера.
2. Установить драйвера (если требуется).
3. Определить номер виртуального COM-порта в диспетчере устройств.
4. Настроить скорость обмена, биты данных и четность в программном обеспечении.

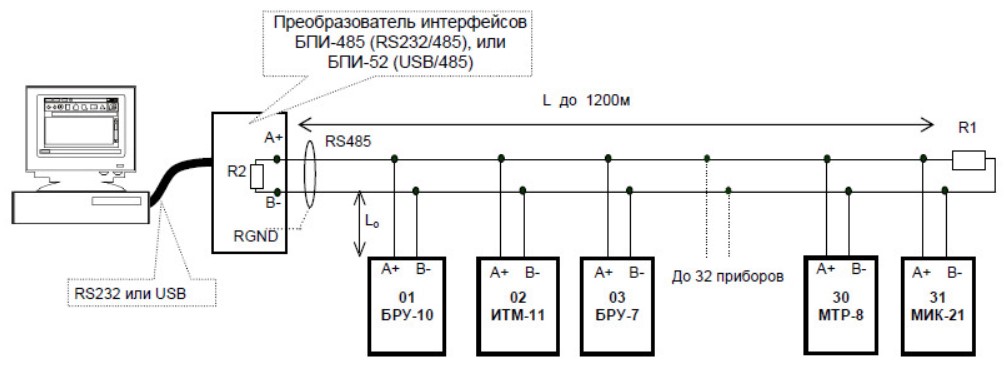

RS232-RS485

1. Определить соответствие выводов интерфейсов (RX, TX, GND, A, B).
2. Подключить оборудование с учетом полярности.
3. Указать режим работы (полудуплекс или полный дуплекс).

RS485-Ethernet

1. Подключить адаптер к сети и задать IP-адрес.
2. Настроить параметры связи (скорость, протокол Modbus или TCP).
3. Проверить соединение с помощью пинга.

Распространённые ошибки при подключении

Неправильное подключение контактов

• Ошибка: перепутаны линии передачи и приёма (TX ↔ RX, A ↔ B).
• Решение: перед подключением свериться с документацией и проверить схему подключения.

Несовместимость скоростей передачи

• Ошибка: устройства работают на разных скоростях (например, одно на 9600 бит/с, другое на 115200 бит/с).
• Решение: задать одинаковую скорость во всех устройствах.

Отсутствие гальванической развязки

• Ошибка: прямое соединение интерфейсов без развязки приводит к скачкам напряжения и выходу из строя оборудования.
• Решение: использовать преобразователи с гальванической развязкой.

Неверные параметры четности и бит данных

• Ошибка: разные настройки четности (odd, even, none) приводят к ошибкам передачи данных.
• Решение: задать одинаковые параметры во всех устройствах.

Проблемы с питанием

• Ошибка: недостаточное питание преобразователя или несовместимый источник напряжения.
• Решение: использовать рекомендованный источник питания и проверять напряжение перед подключением.

Отсутствие согласования сопротивлений

• Ошибка: при передаче данных по длинным кабелям возникают отражения сигналов, что приводит к ошибкам.
• Решение: использовать согласующие резисторы 120 Ом на линиях A и B интерфейса RS-485.

Использование неподходящего типа кабеля

• Ошибка: передача данных через неэкранированные провода или кабели с высокой емкостью приводит к шумам.
• Решение: применять экранированные витые пары (например, CAT5e или CAT6).

Отсутствие заземления или неправильное заземление

• Ошибка: возникает разница потенциалов между устройствами, что приводит к повреждению интерфейса.
• Решение: подключать общий провод (GND) всех устройств и использовать заземление корпуса.

Слишком длинные линии связи

• Ошибка: превышение допустимой длины кабеля для интерфейсов RS-232 (до 15 м) и RS-485 (до 1200 м) снижает надёжность передачи.
• Решение: соблюдать ограничения длины или использовать повторители сигнала.

Ошибки при использовании конвертеров USB-RS

• Ошибка: драйверы адаптера USB-RS232 или USB-RS485 несовместимы с операционной системой.
• Решение: загружать драйверы с официального сайта производителя.

Как выбрать преобразователь интерфейсов

Основные параметры

При выборе важно учитывать:

• Тип интерфейса (например, USB, RS-232, RS-485, Ethernet).
• Скорость передачи данных – чем выше, тем лучше, но важно учитывать длину линии.
• Тип питания – от USB, внешнего адаптера или PoE.
• Совместимость с устройствами – поддержка нужных протоколов и драйверов.

Гальваническая развязка

Гальваническая развязка защищает устройства от помех и разницы потенциалов. Она особенно важна при работе с промышленными сетями и длинными линиями передачи данных.

Поддержка протоколов

Некоторые преобразователи поддерживают дополнительные протоколы, такие как Modbus, CAN, Profibus, что важно для промышленной автоматизации. Вот таблица, которая поможет вам выбрать подходящий конвертер в зависимости от ваших задач:

Критерий выбора	Рекомендации	Пример преобразователя
Тип интерфейсов	Определите, какие интерфейсы нужно соединить (USB, RS-232, RS-485, Ethernet и др.).	USB-RS232, RS232-RS485, RS485-Ethernet
Скорость передачи данных	Выберите преобразователь с достаточной пропускной способностью.	RS-485 с поддержкой до 10 Мбит/с
Дальность связи	RS-485 подходит для расстояний до 1200 м, RS-232 – до 15 м.	RS-485 для удаленных устройств
Гальваническая развязка	Обеспечивает защиту от помех и наводок.	Преобразователи с опторазвязкой
Количество каналов	Подберите устройство с нужным числом входов и выходов.	Двух- или четырехканальные преобразователи
Поддержка протоколов	Важно для совместимости с Modbus, CAN, TCP/IP и другими протоколами.	Преобразователи с поддержкой Modbus
Питание	Некоторые модели требуют внешнего питания, другие работают от USB.	USB-питание для мобильных решений
Условия эксплуатации	Учтите температурный диапазон и устойчивость к влаге.	Промышленные преобразователи IP65

Установка и подключение

Перед установкой нужно убедиться в наличии драйверов и инструкции. Подключение зависит от типа интерфейса:

• USB-преобразователи обычно устанавливаются автоматически.
• RS-232/RS-485 требуют настройки портов и скорости передачи.
• Ethernet-преобразователи подключаются через IP-адресацию.

Схемы подключения

Схема подключения зависит от типа преобразователя. Например:

• RS-232 → RS-485: подключение через TX/RX и общий провод.
• USB → RS-485: через соответствующий драйвер и адаптер.
• Ethernet → RS-485: настройка IP-адреса и сетевых параметров.

Настройка ПО

Для работы с преобразователем может потребоваться:

• Установка драйверов.
• Настройка COM-портов в системе.
• Программирование параметров связи через специальные утилиты.

Примеры применения

• Автоматизация. Используется в системах управления оборудованием, умных домах, системах диспетчеризации.
• Промышленность. Позволяет подключать датчики, контроллеры и системы мониторинга к компьютерам и серверам.
• Домашние сети. Применяется для управления освещением, климат-контролем и системами безопасности.

Итоги статьи

Преобразователи интерфейсов позволяют соединять устройства с разными протоколами передачи данных.

• Выбирайте устройство с гальванической развязкой для защиты от помех.
• Учитывайте длину линии и требуемую скорость передачи.
• Проверяйте поддержку нужных драйверов и операционных систем.
• Для промышленного применения выбирайте устройства с расширенной защитой.
