Про увлажнители знают все, они нужны для повышения влажности воздуха в помещении. Но бывает обратная ситуация — когда влажность излишне высокая. Электрический осушитель воздуха снижает влажность в помещении, удаляя из воздуха излишки влаги, создавая условия неблагоприятные для пылевых клещей, грибка, плесени и других организмов вызывающих аллергию. Давайте изучим как работает электрический осушитель воздуха, поглощая влагу из воздуха и превращая ее в жидкую воду.
Есть два основных метода, которые позволяют осушителям удалять влагу. В этом материале сосредоточимся на самой популярной версии осушителей — на основе хладагента.

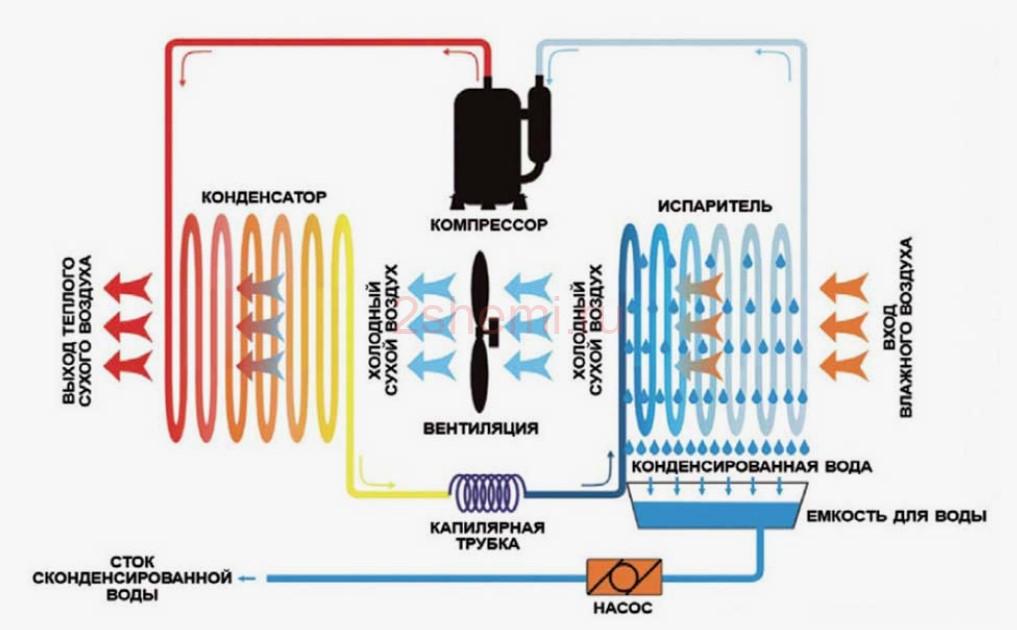

В электрическом осушителе на хладагенте теплый влажный воздух втягивается в блок вентилятором, а затем проходит через охлаждаемые хладагентом змеевики. Это приводит к тому, что влага, проходящая через осушитель, конденсируется на змеевиках внутри аппарата.
Поскольку охлаждаемые хладагентом змеевики холоднее проходящего через них воздуха, он охлаждается, и его способность удерживать и сохранять влагу снижается (как только в воздухе становится больше влаги чем он может удержать, образуется конденсат).
Затем охлажденный воздух проходит обратно через теплый двигатель внутри увлажнителя, который слегка подогревает воздух перед тем как он снова попадет в помещение. Полученный слегка теплый сухой воздух выходит из осушителя и притягивает более увлажненный окружающий воздух, тем самым постоянно повышая эффективность осушителя.
Большинство электроосушителей обычно имеют съемный поддон для сбора жидкости, где скапливается конденсат для утилизации. Система автоматически отключится, когда поддон заполнится. Кроме того она отключится, когда будет достигнут выбранный уровень сухости в помещении.
Элементы схемы осушителя
Схема внутри осушителя воздуха включает в себя гигростат, термистор испарителя и поплавковый выключатель (датчик поддона для сбора конденсата).
- Гигростат и термистор испарителя измеряют уровень влажности и температуру испарителя соответственно, и отправляют сигналы на электронную плату управления.
- Термистор контролирует температуру испарителя и позволяет плате управления реагировать на показания, управляя циклом работы.
- Гигростат измеряет относительную влажность, чтобы включать или выключать осушитель, когда она становится высокой или низкой.
- Поплавковый выключатель контролирует уровень воды в поддоне и посылает сигналы на плату управления для включения аппарата при заполнении резервуара.

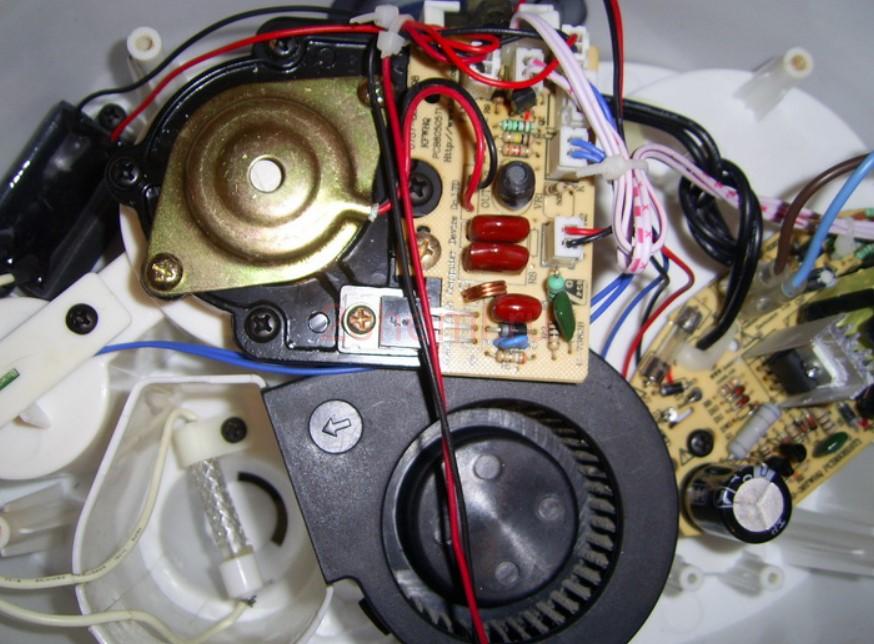

Электронная плата управления осушителем является основой, поскольку она отвечает исключительно за все электрические операции, координируя настройки температуры и влажности в соответствии с настройками.
Проще говоря, осушители воздуха на основе хладагента (компрессора) используют вентилятор для всасывания воздуха и пропускания его через холодный змеевик, так что вода конденсируется и собирается в резервуаре. Они очень эффективны для поддержания рекомендуемой влажности в диапазоне 40-50 % RH (относительной влажности).
Схематика самодельного осушителя
А возможно ли создание самодельного портативного электроосушителя воздуха с использованием традиционных компрессоров или устройств Пельтье? Что ж, начнем со схемы датчика поддона для сбора жидкости.
Как видите это очень простая схема, основанная на одном транзисторе. Эта схема, работающая от 5 В, выдает логический низкий (L) выход, когда поддон для сбора капель заполнен, при условии, что датчик воды установлен на правильном уровне.
Далее следует схема датчика влажности. Как вы знаете, простой способ сделать это — использовать резистивный датчик HDS-10.
Далее следует цепь датчика температуры, построенная на основе стандартного термистора NTC сопротивлением 10 кОм. Грубый делитель напряжения, не оптимизированный для какого-либо конкретного температурного диапазона, имеет верхний резистор R1, который соответствует сопротивлению термистора при 25°C.
Дополнительный резистор 10 кОм R2 поможет линеаризировать делитель напряжения. Для буферизации необработанного выходного сигнала с термистора можно использовать специализированную микросхему буферного усилителя с замкнутым контуром (или операционный усилитель общего назначения).
В большинстве коммерческих электрических осушителей воздуха звуковой сигнал «заполнено» указывает на необходимость опорожнения резервуара с водой (также загорается индикатор). Сигнализатор можно включить или выключить нажатием кнопки на панели управления. Одновременно компрессор выключится, но вентилятор продолжит работать в течение нескольких минут. Осушитель не будет работать, пока емкость с водой не будет опорожнена и помещена обратно в блок.
