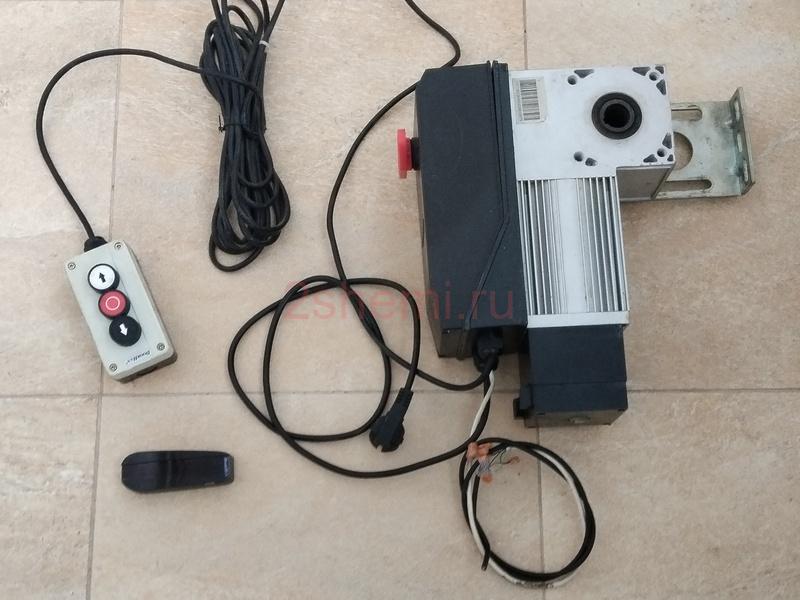

Недавно досталось практически бесплатно одно интересное устройство, на которое решено сделать подробный обзор. Электромеханический привод Shaft-30 от Doorhan разработан специально для автоматического управления воротами, обеспечивая плавную, надежную и долговечную работу. Это устройство сочетает в себе передовые технологии и удобные функции, которые делают его отличным выбором для производственных помещений, складов, ангаров, автомоек и других объектов.
Конструкция и особенности

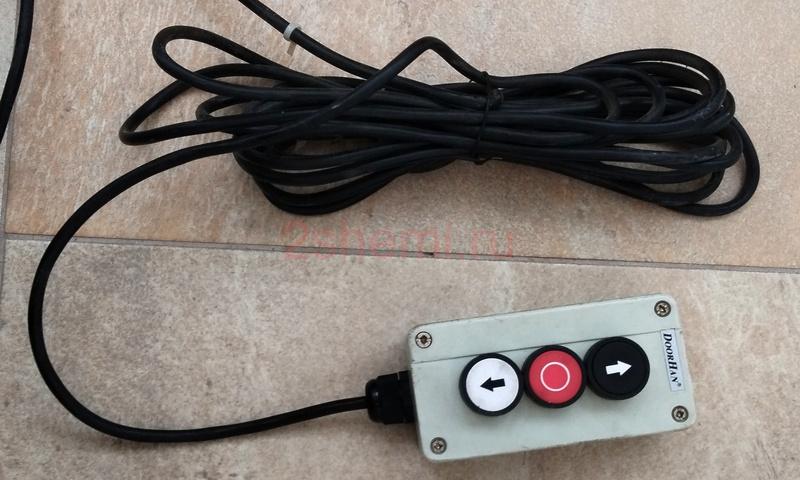

Привод спроектирован таким образом, чтобы выдерживать высокие нагрузки и работать в сложных условиях. Его основной механизм — электромотор с редуктором, который передает вращательное движение на вал ворот. Благодаря этому полотно ворот открывается и закрывается автоматически без необходимости прилагать физические усилия. Можно поставить на распашные, секционные ворота, а также под другие цели, благодаря гибкой настройке алгоритма работы механизма. К тому же управляется всё это кнопками, радиопультами или даже через мобильный телефон (нужен дополнительный GSM-модуль).
Одним из ключевых преимуществ данной модели является редуктор, который находится в масляной ванне. Это конструктивное решение значительно снижает износ механизма, продлевает срок службы деталей и уменьшает потребность в техническом обслуживании. Корпус изготовлен из алюминия — легкого и прочного материала, который не подвержен коррозии. Устройство имеет высокий класс защиты от пыли и влаги (IP65), что позволяет использовать его даже в сложных условиях, таких как автомойки, сельскохозяйственные помещения или производства с высоким уровнем запыленности.
Еще одна важная особенность Shaft— широкий температурный диапазон работы. Он стабильно работает при температуре от -40°C до +55°C. Это означает, что привод можно устанавливать не только в теплых помещениях, но и в холодных складах, морозильных цехах или на объектах, расположенных в регионах с суровыми зимами.
Один из распространенных вопросов при выборе авто-приводов: что делать, если внезапно пропадет питание? Здесь этот момент отлично продуман: в случае отключения электроэнергии предусмотрена система аварийного ручного управления.
Привод оснащен ручным цепным механизмом, который позволяет открыть или закрыть ворота вручную. Цепь сделана из оцинкованной стали, а все ее звенья соединены сваркой, что делает конструкцию особенно прочной и долговечной. Даже если автоматическая система временно не работает, ворота можно без проблем управлять вручную.

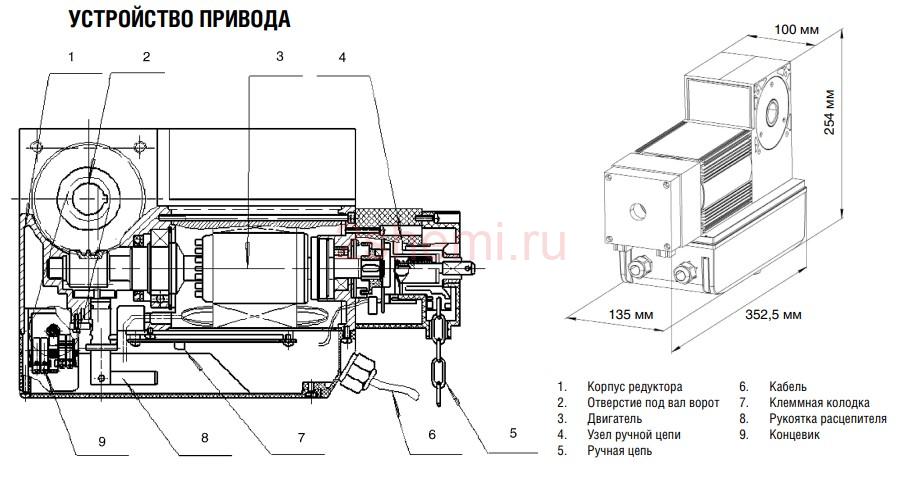

Принципиальная схема подключения

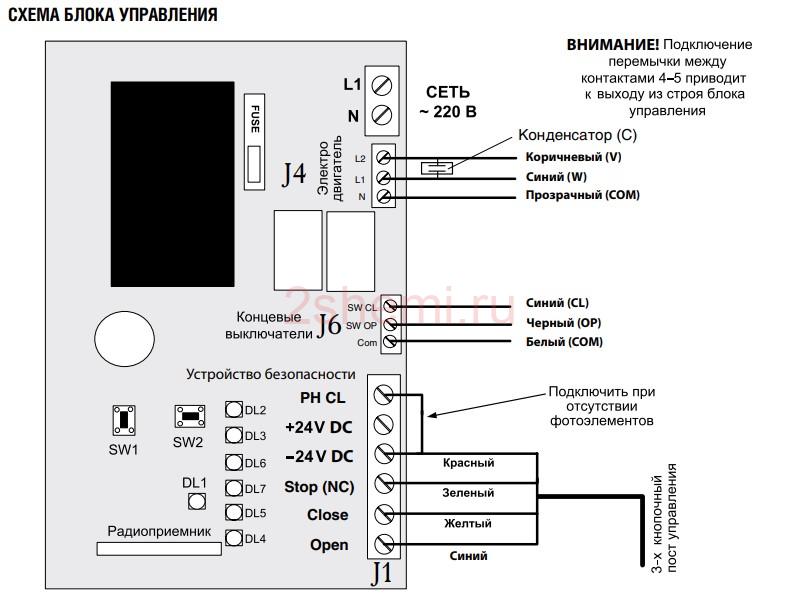

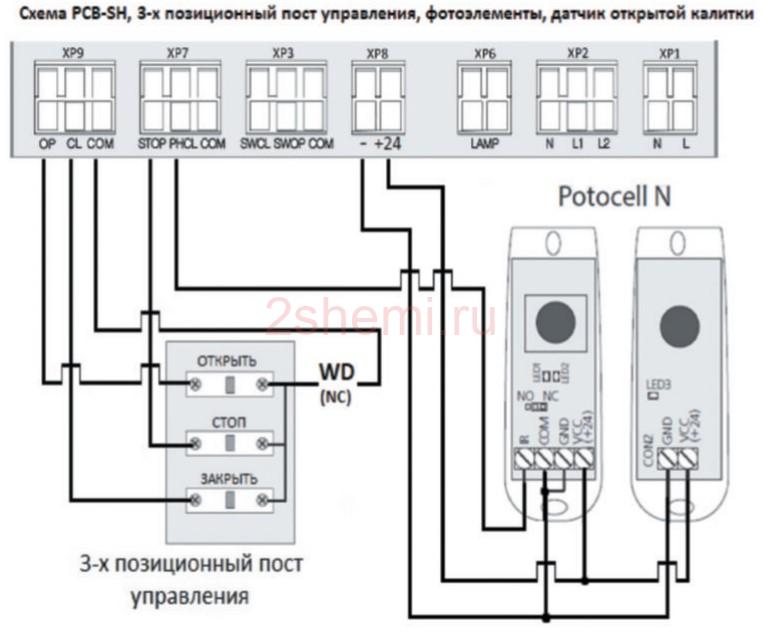

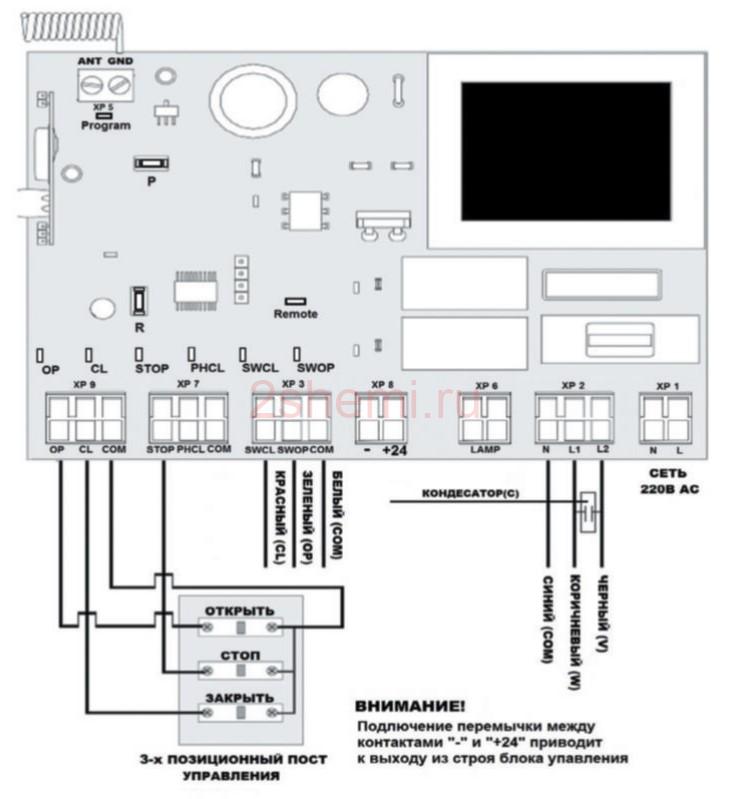

На схеме показано что куда подаётся и где какой узел находится. К сети подключается этот электромеханический привод через обычную вилку в розетку 220 В.

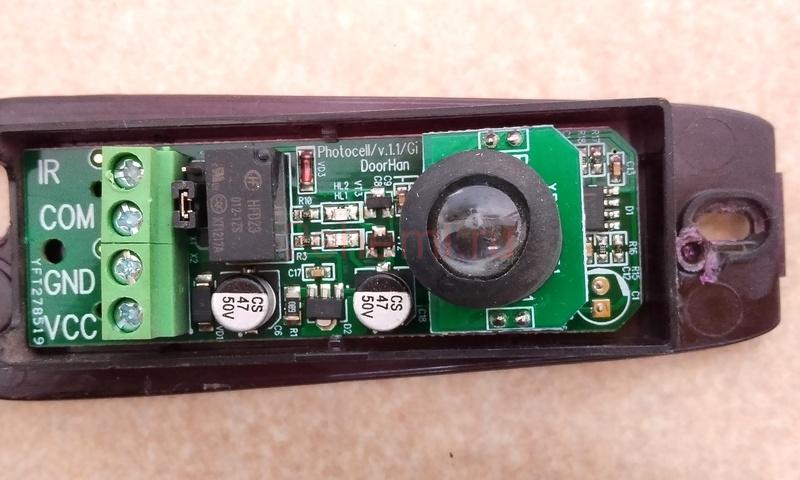

Имеется 2 датчика препятствий, работающие по принципу пересечения ИК-барьера. Если в момент работы кто-то пройдёт между ними — система остановится.

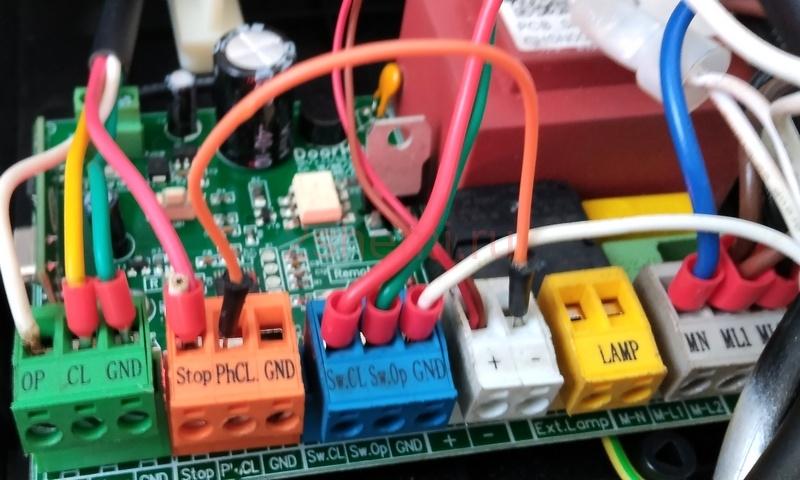

Если надо чтоб работал без всяких датчиков, то ставьте перемычку PhCL — Минус питания (подробнее смотрите в инструкции в конце статьи).

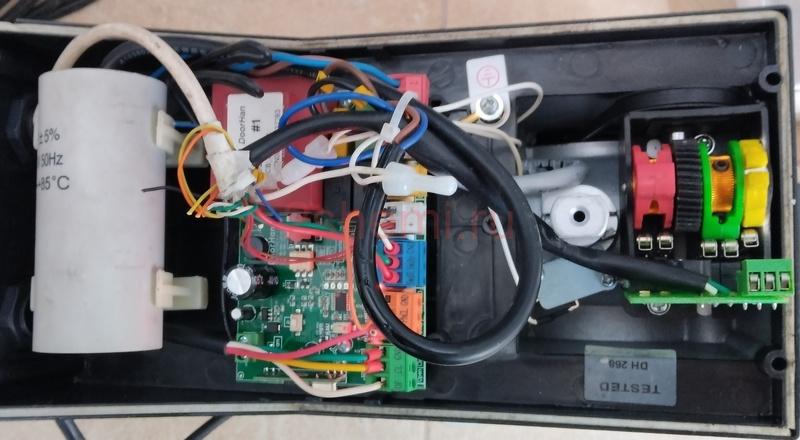

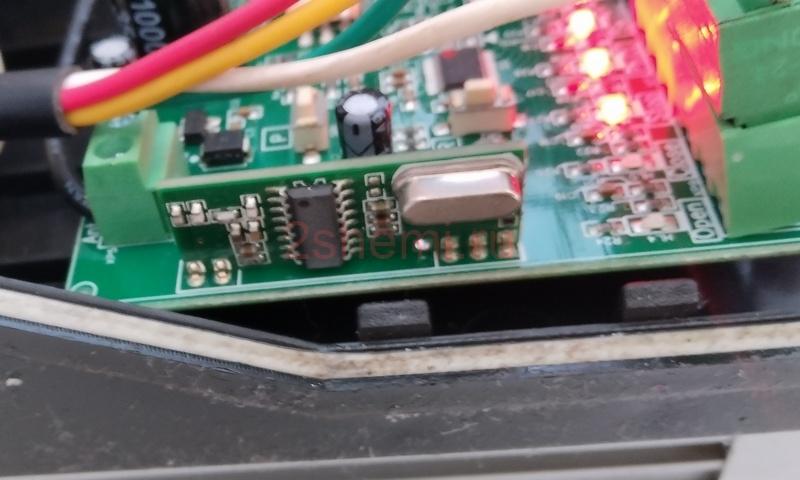

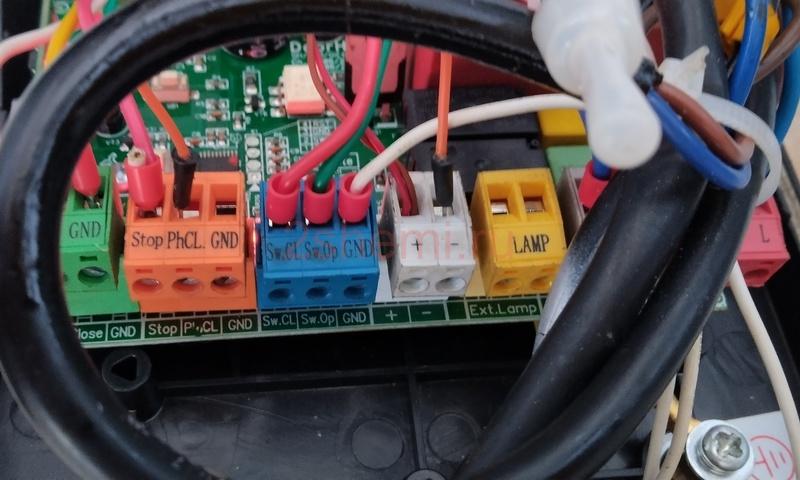

Установка не требует особо сложных работ. Привод оборудован удобными клеммами для быстрого подключения. Это позволяет легко интегрировать его в существующую систему автоматизации и при необходимости добавить дополнительные устройства, такие как радиопульты, лампы или системы безопасности. На фото выше виден ВЧ-модуль, для управления с пульта ДУ.

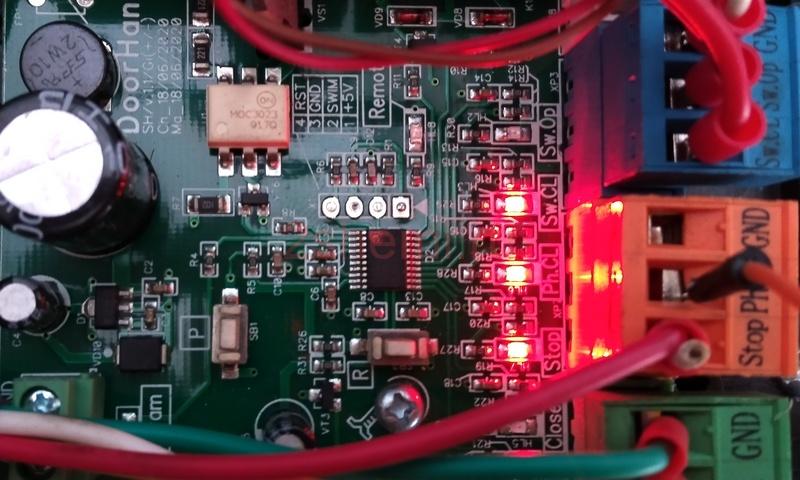

Управление мотором идёт через оптрон MOC3023 и симистор.

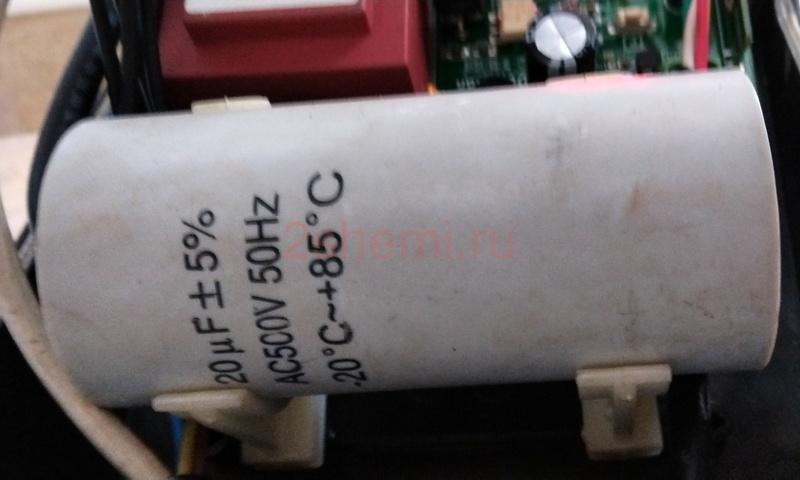

За фильтрацию отвечает мощный высоковольтный конденсатор 500V 20 мкФ.

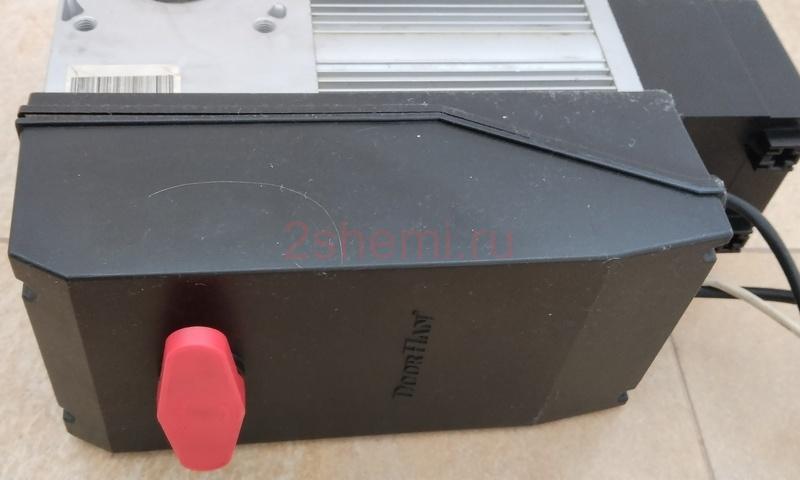

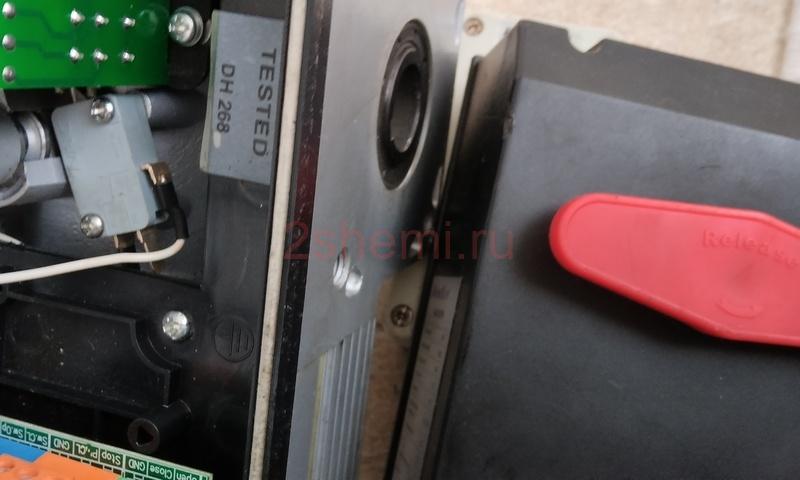

Красная поворотная ручка нужна для блокировки механизма — она через шлиц на валу отключает подачу питания на управляющий вход платы (серая кнопка слева на фото).

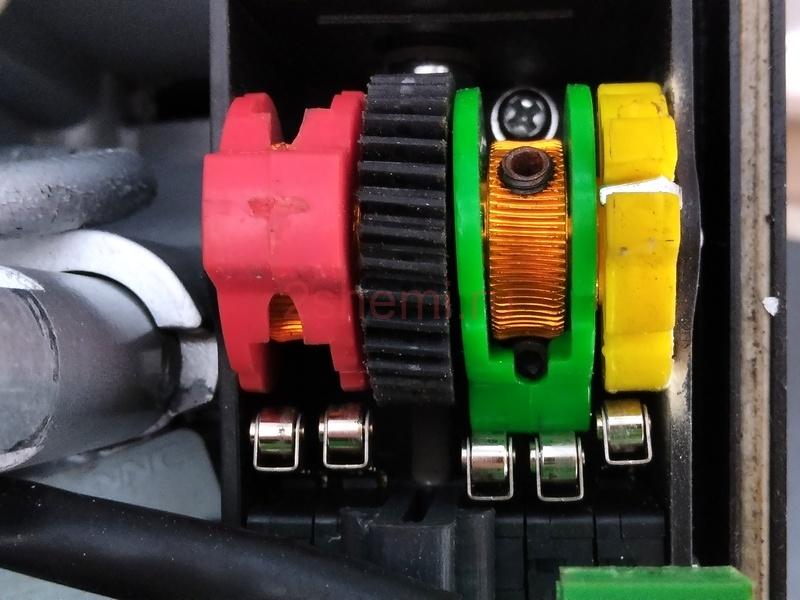

Чтоб настроить крайние положение — подкрутите положение дисков (красный и зеленый) с концевиками.

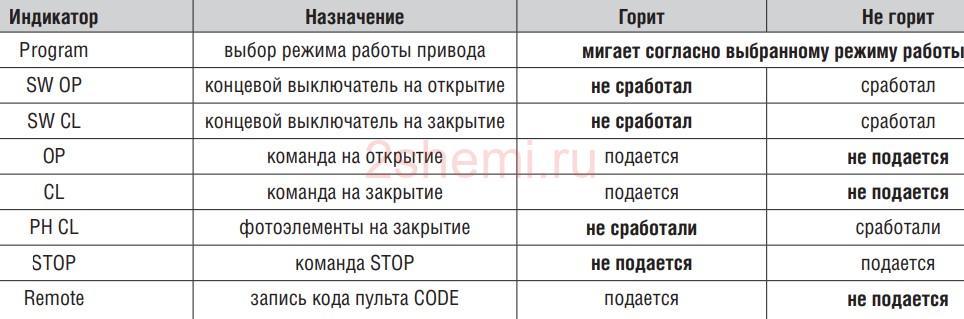

6 красных светодиодов на плате контроллера показывают состояние кнопок и датчиков:
Благодаря продуманной конструкции монтаж системы занимает минимальное время, а техническое обслуживание сводится к редким проверкам и стандартным процедурам.

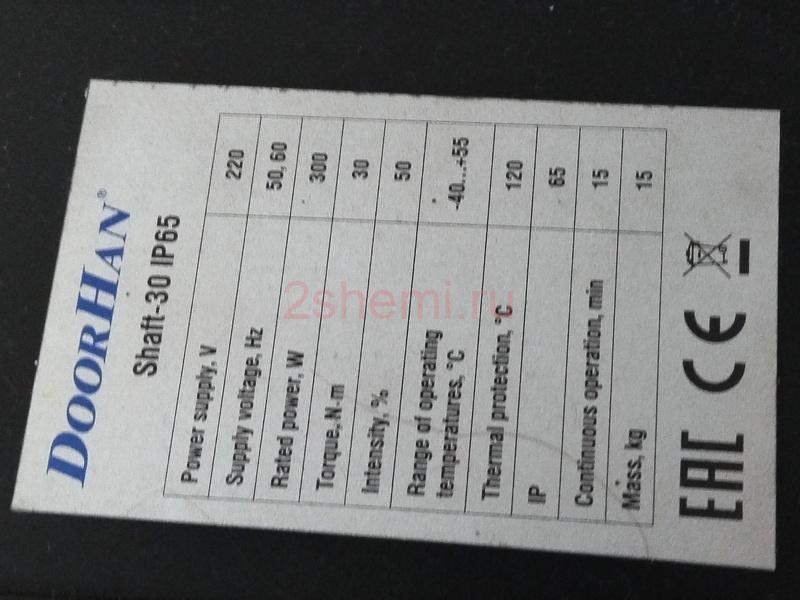

Теххарактеристики Shaft-30
- Максимальная масса ворот: до 230 кг
- Площадь полотна ворот: до 18 м²
- Напряжение питания: 220-240 В
- Потребляемая мощность: 300 Вт
- Скорость вращения мотора: 1400 об/мин
- Тип защиты: IP65 (полная защита от пыли и влаги)
- Диапазон рабочих температур: от -40°C до +55°C
Эти характеристики делают модель от Дорхан отличным решением для автоматизации ворот средней тяжести и размеров, обеспечивая стабильную и надежную работу на протяжении долгого времени.
Преимущества использования
Устройство обладает массой преимуществ, которые делают его одним из лучших решений в своей категории:
- Долговечность и надежность. Редуктор, работающий в масляной ванне, снижает износ деталей и продлевает срок службы механизма. Это особенно важно на объектах с высокой интенсивностью использования ворот.
- Высокий уровень защиты. Класс защиты IP65 позволяет использовать привод в запыленных, влажных и даже уличных условиях без риска повреждения механизмов.
- Простая установка и подключение. Легкосъемные клеммы и удобная система крепления делают процесс монтажа быстрым и удобным.
- Аварийное управление. Если электричество отключилось, можно воспользоваться ручным цепным приводом и без проблем управлять воротами вручную.
- Широкий температурный диапазон. Работает при температурах от -40°C до +55°C, что делает его пригодным для использования в любых климатических зонах.
- Оптимальное соотношение цены и качества. SHAFT от Дорхан сочетает в себе высокое качество, надежность и доступную стоимость, что делает его отличным выбором для различных промышленных предприятий.
А главное, контроллер ворот можно программировать под разные сценарии работы: кратковременное нажатие кнопок, только при удержании, самовозврат по истечению времени и другие режимы.
Где применяется такой привод
Благодаря своим техническим характеристикам и возможностям SHAFT-30 широко используется на различных объектах:
- Склады и логистические центры – автоматизация ворот ускоряет процесс загрузки и разгрузки товаров.
- Производственные предприятия – надежная система управления воротами повышает безопасность и удобство работы.
- Автомойки – устойчивость к влаге и пыли делает этот привод идеальным решением для таких объектов.
- Сельскохозяйственные комплексы – приводы используются для автоматизации ворот в ангарах, хранилищах и зернохранилищах.
- Автосервисы и гаражи – удобное управление воротами значительно облегчает работу персонала.
Электромеханический привод Shaft-30 — это надежное и удобное решение для автоматизации промышленных секционных ворот. Он сочетает в себе прочную конструкцию, удобные функции, высокий уровень защиты и простоту эксплуатации.
Видео работы привода
