Данный обзор посвящен модулю переключателя с микроволновым радарным датчиком HFS-DC06 на 5,8 ГГц. Краткая информация о модуле:
- Модель: HFS-DC06
- Частота: 5,8 ГГц
- Диапазон волн: диапазон ISM
- Размер: 39 х 22 х 11 мм.
- Входное напряжение: 5 В
- Минимальный ток: 30 мА
- Тип выхода: сигнал высокого уровня (H)
- Тип подключения: VCC подключается к положительному источнику питания, GND подключается к отрицательному; GND и
- OUT соединяются с выходным сигналом уровня
- Расстояние срабатывания: до 12 м.
- Угол чувствительности: правый передний конус 360 градусов.
- Время обнаружения: 2 с

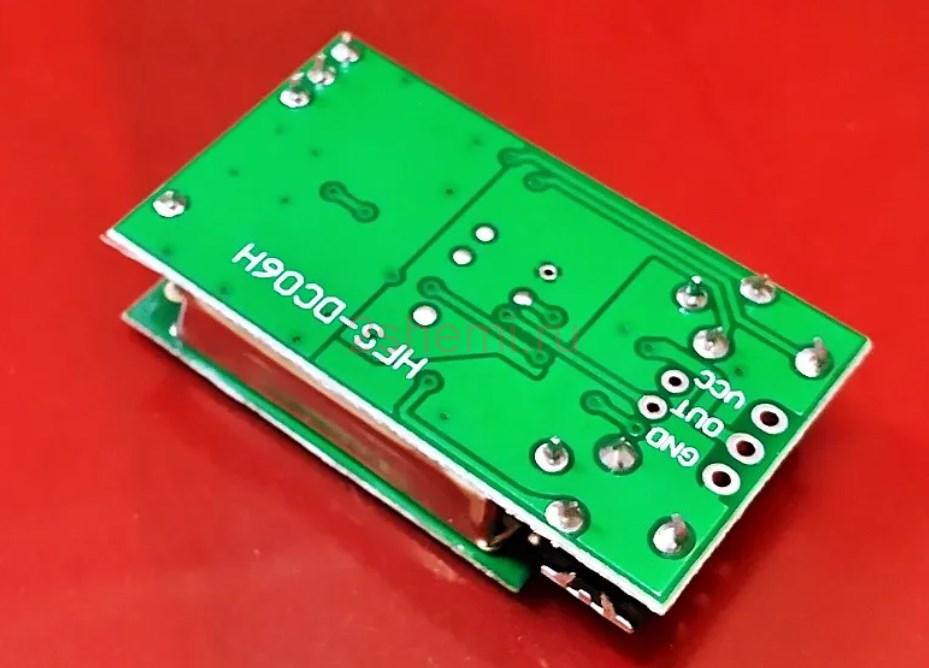

Антенна встроена в переднюю плату. На задней стороне модуля расположены удобные площадки для подключения – GND, OUT и VCC.

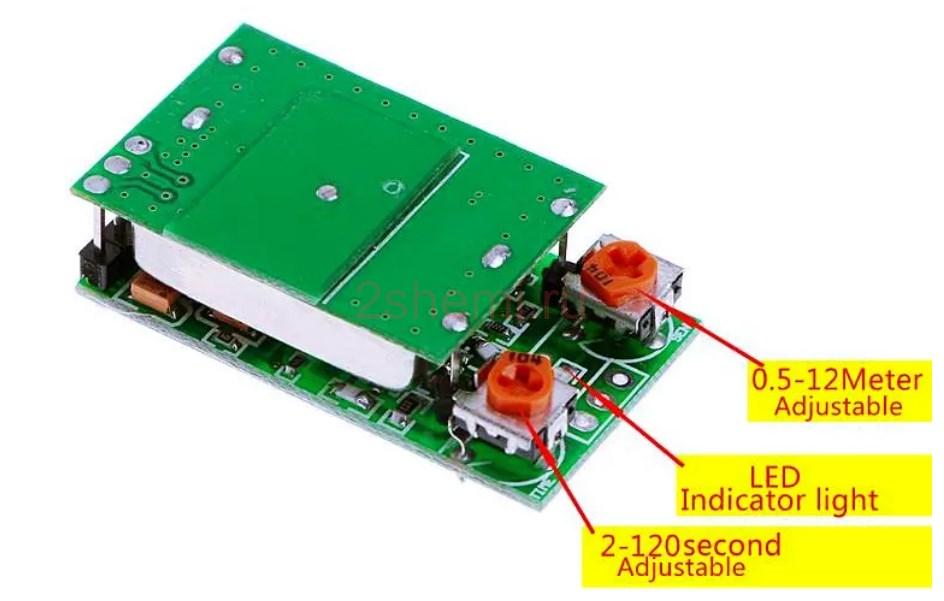

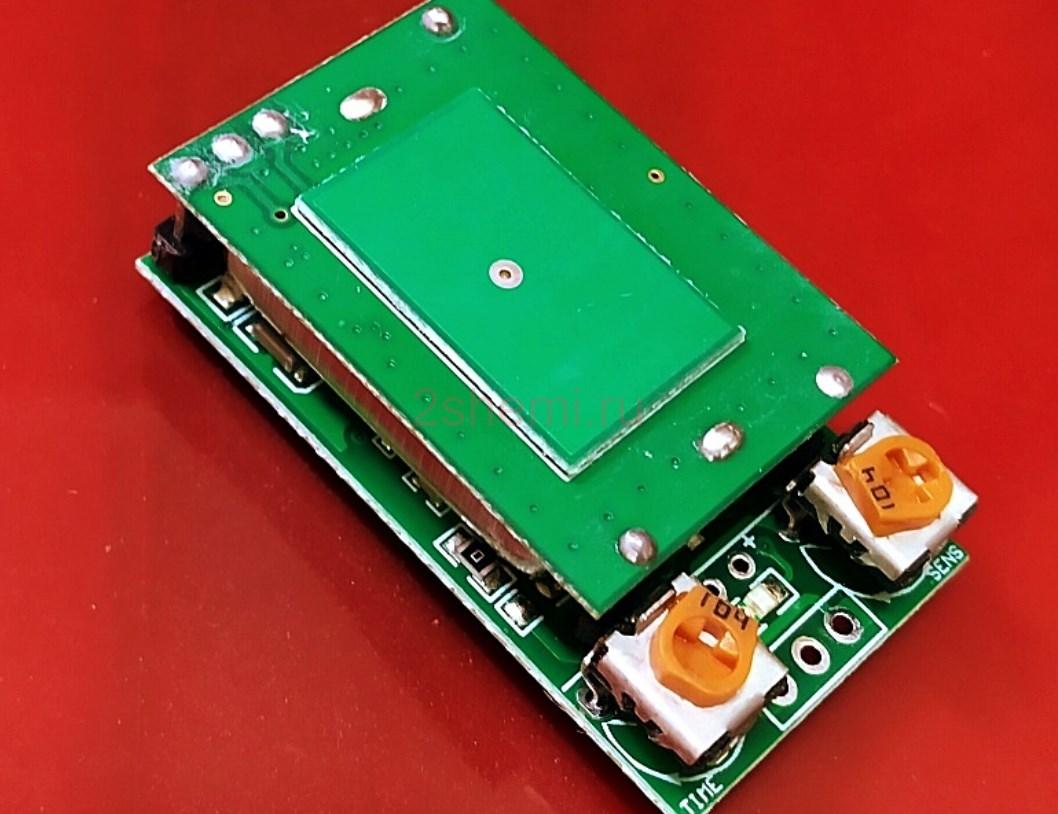

Модуль оснащен двумя встроенными потенциометрами по 100 кОм и светодиодным индикатором состояния. Один подстроечник предназначен для регулировки дальности обнаружения (SENS), а другой можно использовать для установки длительности выходного импульса (TIME).
HFS-DC06 представляет собой доплеровский радиолокационный модуль непрерывного действия (CW) с направленностью 360°. Он также оснащен схемой обработки выходного сигнала, которая подает цифровой сигнал о том, обнаружено движение или нет.
Доплеровский радар CW обнаруживает изменение частоты отраженного сигнала, вызванное движением цели к передатчику или от него. Однако в случае тангенциального движения цели обнаружение ухудшается, так как нет изменения частоты и радар будет воспринимать цель как неподвижную.
Здесь одиночный импульс, выдаваемый радарным модулем HFS-DC06, указывающий на обнаружение движения.

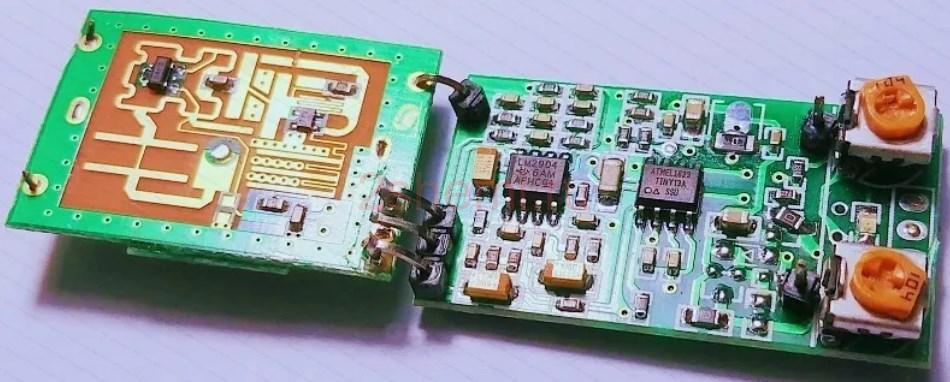

Чтобы удовлетворить любопытство в плане схемотехники, разберем модуль. В верхней части модуля, состоящего из двух частей, находится плата радара. Электроника его заключена в металлический корпус. Поскольку плата радара соединена с платой контроллера с помощью разъемов, пришлось разрезать и согнуть некоторые из них.

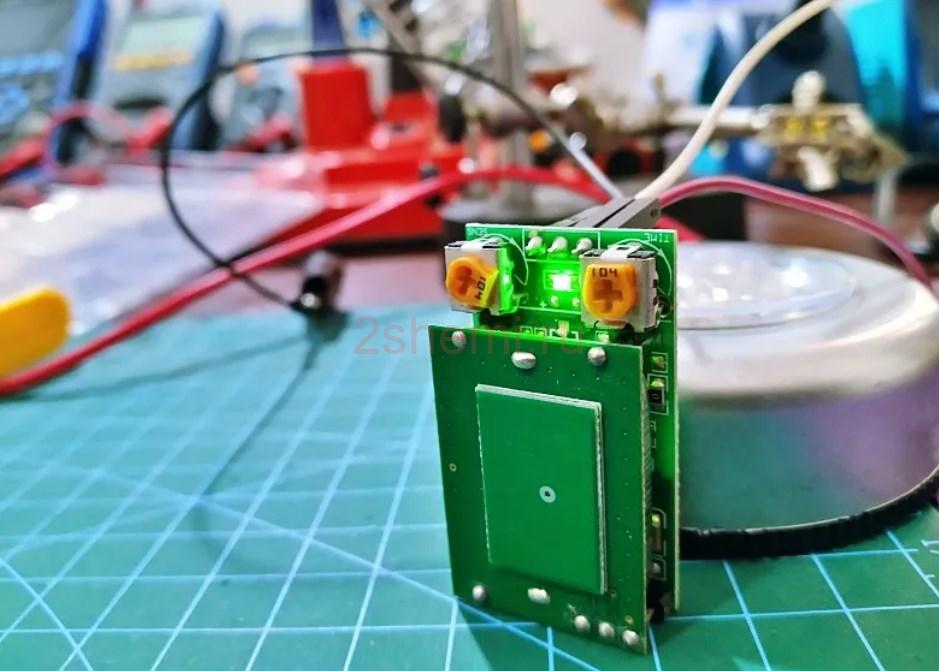

На плате контроллера имеется несколько компонентов. Тут имеются две 8-ми контактные микросхемы, одна из них — микроконтроллер — ATTiny13A. Следующая — двойной операционный усилитель LM2904. В нынешнем состоянии радиолокационный модуль HFS-DC06 не оптимизирован для какого-либо реального применения. Но его можно легко адаптировать для этой цели. Сначала попробуем провести быстрый тест от лабораторного блока питания, чтобы оценить его базовые характеристики. Подаем на модуль стабилизированное напряжение 5 В. После того, как все было подключено, тестовая система выглядела так:
Подводя итог, можно сказать, что это дешевый и компактный модуль микроволнового радара с датчиком движения, который может стать хорошим выбором для обнаружения движущегося человеческого тела в области и удобного вывода результатов обнаружения.
