Сегодня мы изучим внутреннюю часть осциллографа Siglent SDS1052DL. Этот цифровой осциллограф, как и многие другие приборы схожего типа, завис при загрузке. Видимо что-то перепуталось в памяти и какая-то часть, загруженная из флэш-памяти, была повреждена.
Как разобрать цифровой осциллограф

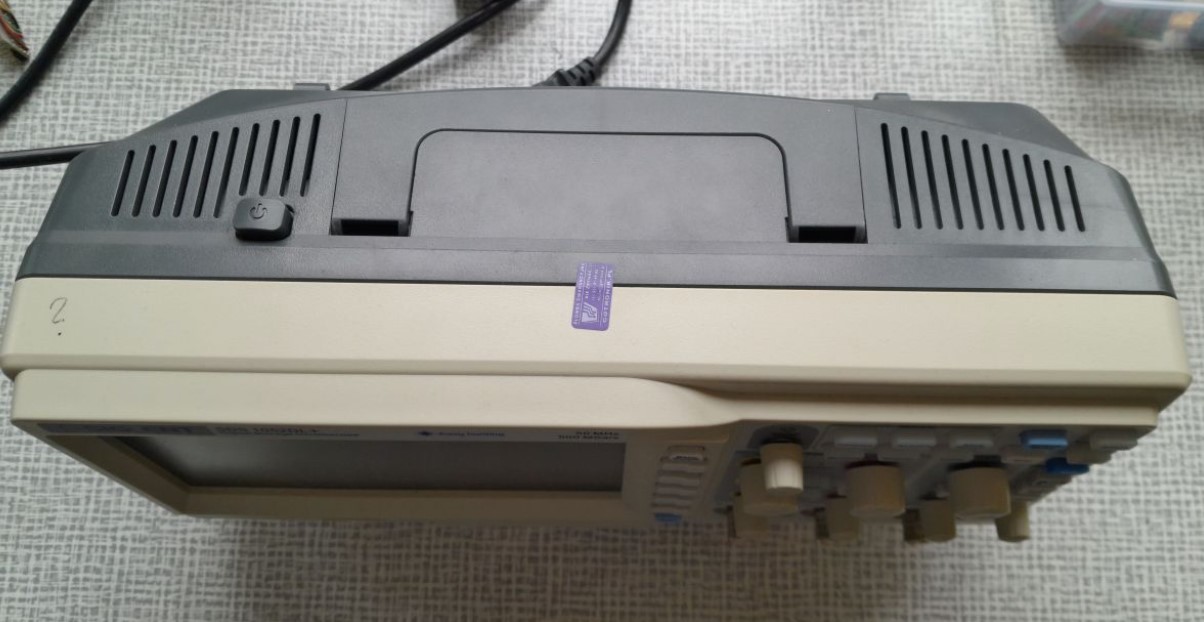

Снимаем кнопку включения осциллографа. Затем, на всякий случай, стоит снять ручки, чтобы не поцарапать их при разборке прибора. Теперь можно открутить четыре винта, чтобы добраться до внутренностей.
Снимаем часть экранирующих листов. Далее отсоединяем и разбираем плату блока питания. Это обратноходовой преобразователь на какой-то схеме серии TOP. Теперь материнская плата лучше видна.
Затем нужно открутить изолирующую прокладку, чтобы добраться до клавиатуры и шлейфов дисплея. В случае шлейфа сначала нужно снять защитную ленту. Затем нужно аккуратно отсоединить его.

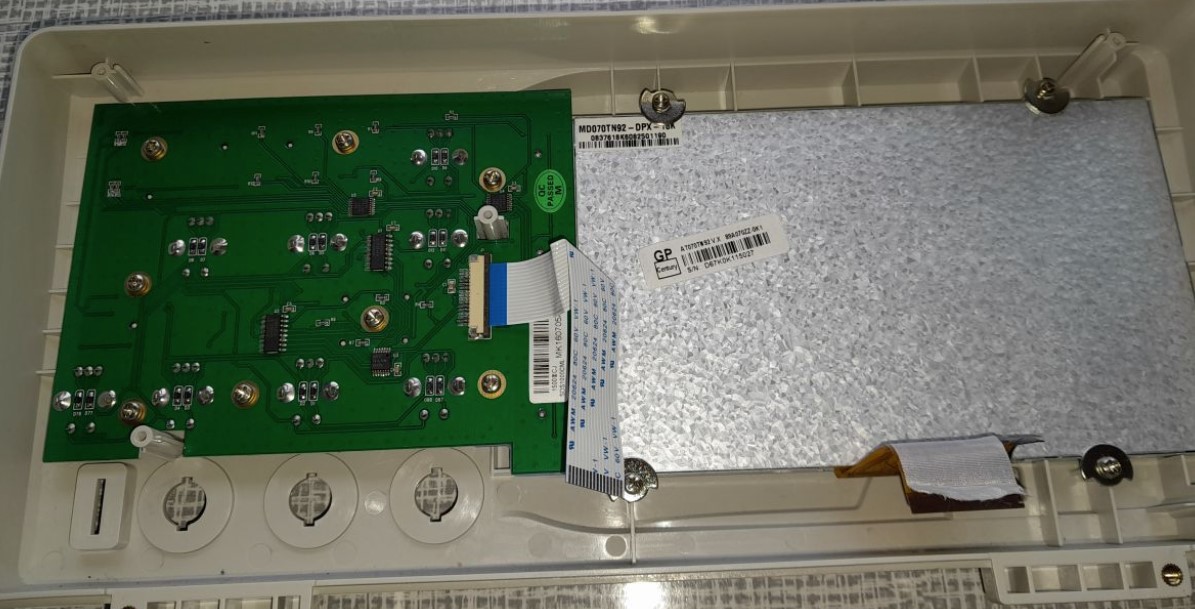

Теперь пришло время открутить переднюю панель (снова несколько винтов). Здесь можно увидеть некоторые регистры. Затем откручиваем гайки с BNC-разъемов и несколько винтов внутри, чтобы снять материнскую плату.
Из основных чипов видим две ПЛИС Altera, флэш-память и ARM cortex A8. Конечно всё надо делать предельно аккуратно, чтоб не отломать чип-элементы и не порвать шлейфы.
Как собрать цифровой осциллограф
После необходимо собрать осциллограф обратно, с помощью нескольких винтов, вставить SD-карту и включить.
