Вот простой, но весьма универсальный регулируемый генератор импульсов, предназначенный для лабораторных и полевых испытаний. Он способен генерировать одиночные импульсы 12 В, с регулируемой частотой и длительностью, что делает его особенно полезным для работы с МОП-транзисторами, тиристорами, дросселями и другими мощными ключевыми элементами.
Схема и возможности генератора

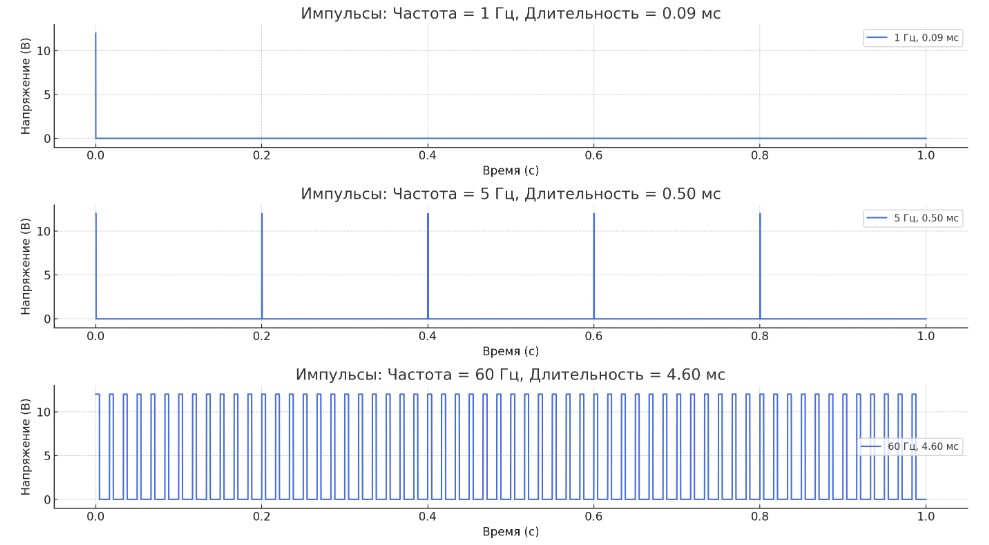

- Выходной импульс: 12 В (через драйвер UCC37322)
- Регулируемая частота повторения: 0.2 / 1 / 5 / 60 Гц
- Длительность импульса: от 2,5 мкс до 500 мс (12 шагов)
- Управление: два поворотных переключателя (на частоту и длительность)
Такой генератор идеально подходит, например, для проверки дросселей на ток насыщения, а также в качестве универсального инструмента для отладки импульсных цепей.

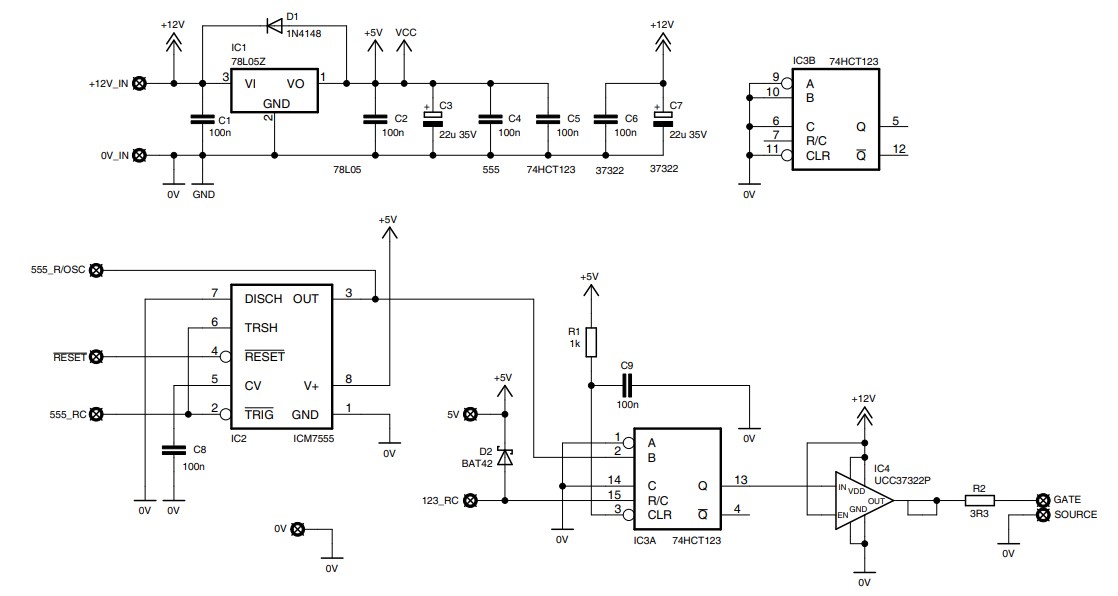

Принцип работы схемы
- IC2 (ICM7555) — работает как астабильный мультивибратор, генерируя тактовые импульсы с выбранной частотой.
- IC3A (74HCT123) — моностабильный мультивибратор, формирует один выходной импульс фиксированной длительности на каждый входной фронт.
- IC4 (UCC37322) — мощный драйвер, усиливающий импульс до 12 В/большого тока, способный напрямую управлять затвором MOSFET или тиристора.

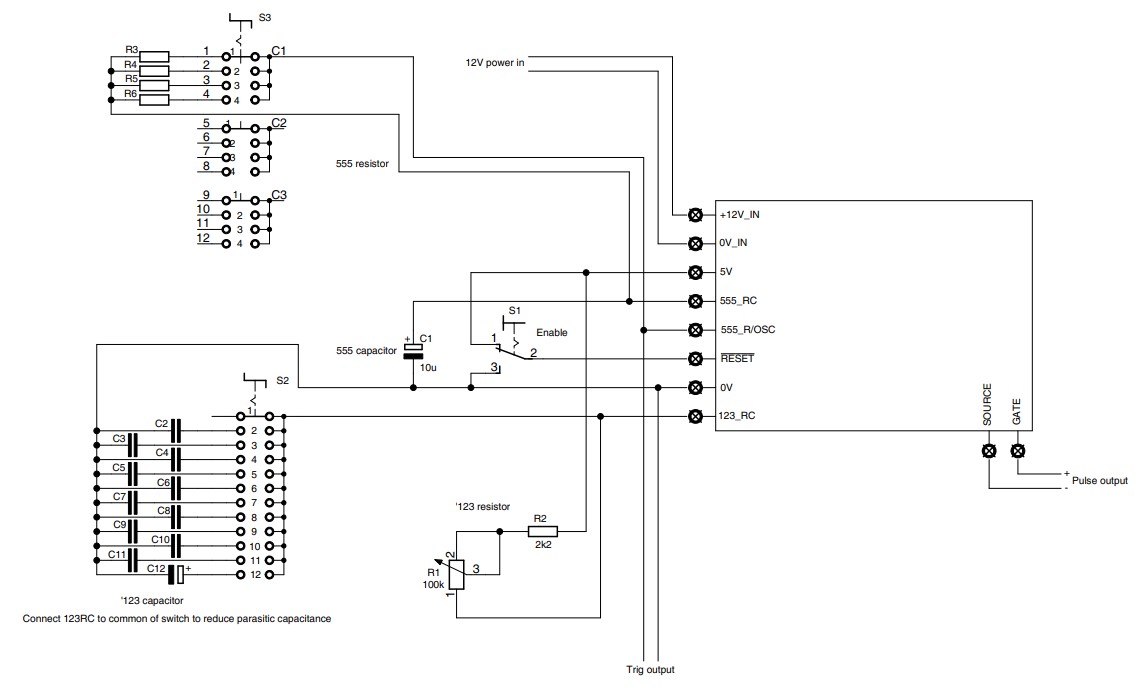

- Выбор частоты и длительности импульса осуществляется с помощью двух поворотных переключателей, подключённых к наборам резисторов и конденсаторов.
Настройка генератора
Частота (IC2 — 555 таймер)
| Резисторы | Частота |
|---|---|
| 200k + 100k | 0.21 Гц |
| 47k + 22k | 0.95 Гц |
| 10k + 2.2k | 5.4 Гц |
| 1k | 56 Гц |
Длительность (IC3A — 74HCT123)
Резистор: 2.2 кОм + подстроечный 100 кОм. Конденсаторы подключаются через поворотный переключатель:
| Конденсаторы | Макс. длит. имп. |
|---|---|
| Открыто (без конд.) | 2.5 мкс |
| 22п + 10п | 5.4 мкс |
| 47п + 22п | 9.3 мкс |
| 470п + 220п | 52 мкс |
| 1н + 470п | 94 мкс |
| 10н | 500 мкс |
| 22н | 1.03 мс |
| 100н | 4.6 мс |
| 220н | 9.6 мс |
| 1 мкФ | 46 мс |
| 1 мкФ + 1 мкФ | 95 мс |
| 10 мкФ + 2.2 мкФ | 520 мс |

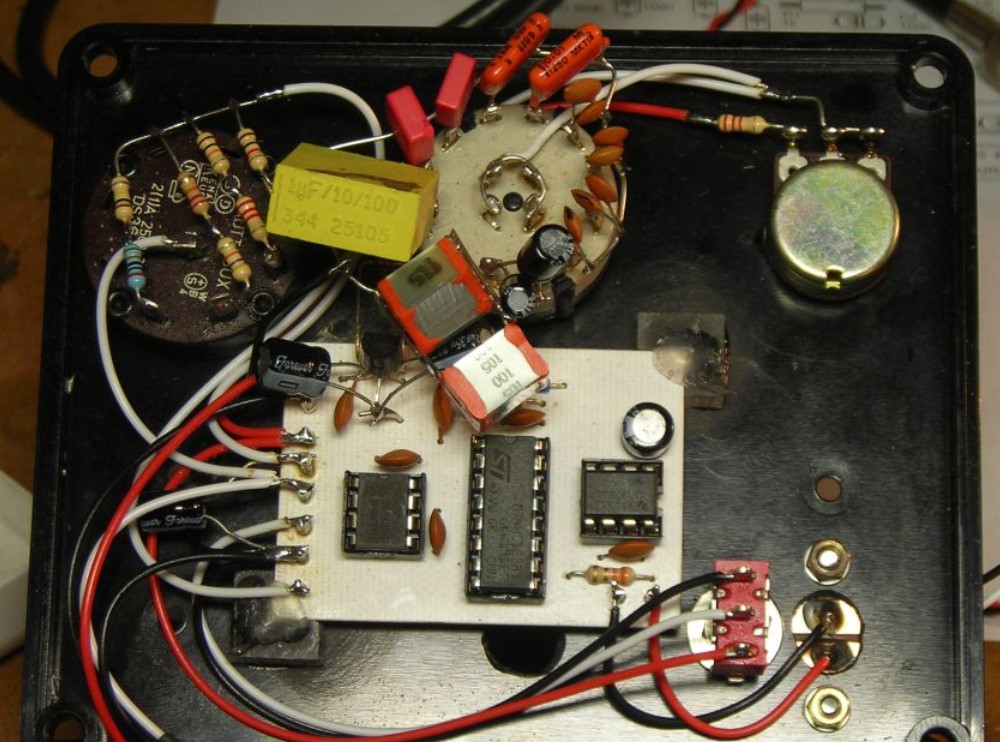

💡 Конденсаторы часто приходится составлять из параллельных элементов, чтобы получить нужный номинал — внутри корпуса это может выглядеть слегка хаотично, но работает как положено.

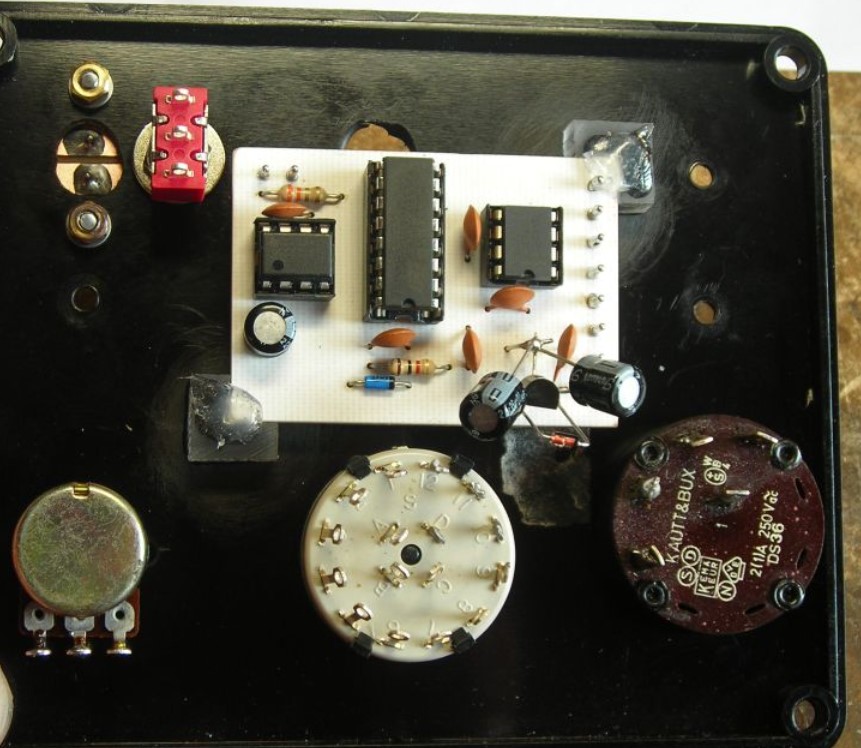

Конструкция прибора
- Питание: +12 В (встроенный стабилизатор на 78L05 формирует +5 В)
- Входные сигналы через диод BAT42 защищены от выбросов

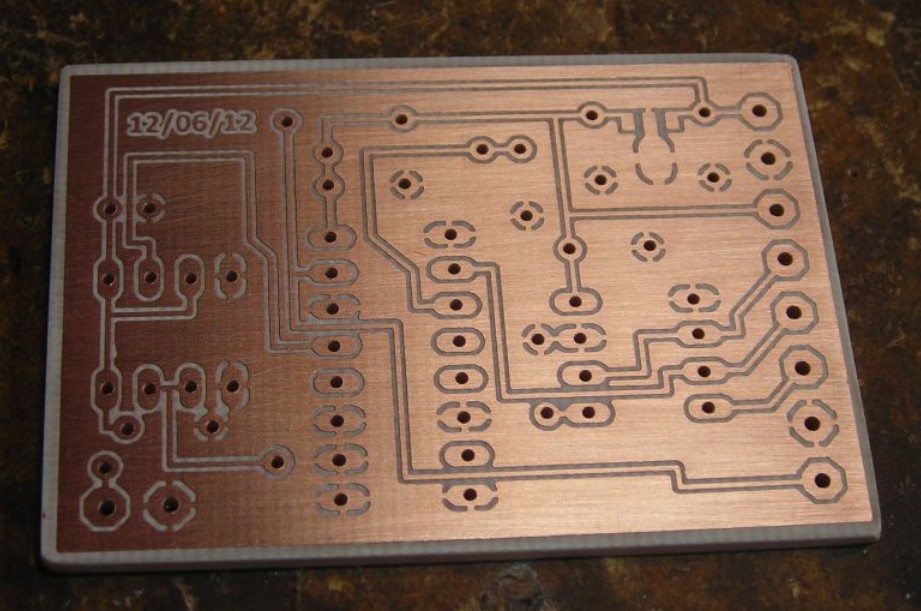

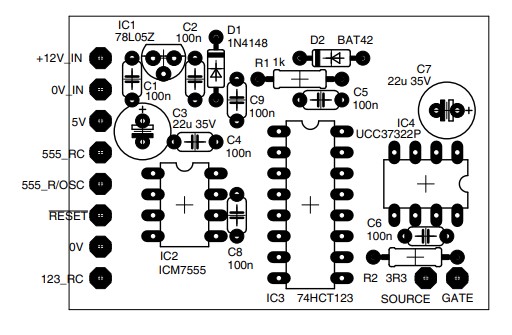

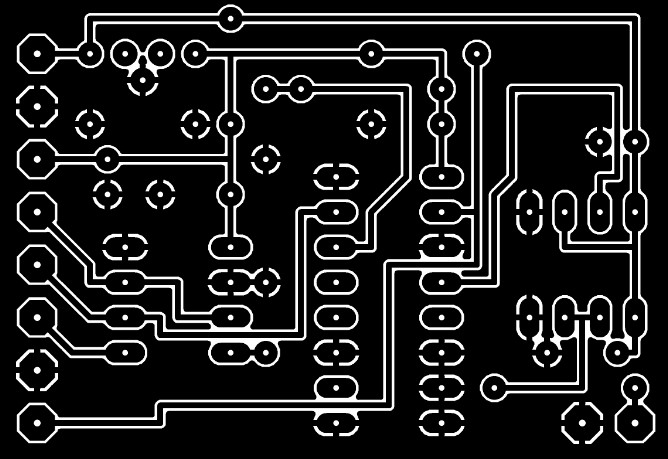

- Разведено на прилагаемой печатной плате.
Если вы хотите собрать универсальный и мощный генератор для тестов или встраивания в лабораторное оборудование — это вполне подходящий, а главное, проверенный вариант схемы.
