Недавно решил создать простую, доступную и качественную аудиосистему для домашнего проектора. Идея заключалась в том, чтобы встроить в подвесной потолок двухполосные колонки, усилитель на микросхемах TDA8955 и Bluetooth-приемник, специально подготовленный для этой задачи.
Источником сигнала для проектора служит Raspberry Pi 5 с подключенной USB-звуковой картой на базе PCM2705, которую тоже изготовил самостоятельно. Звуковой сигнал направляется через Bluetooth-модуль с функцией обхода в случае отсутствия сопряжения. Это позволяет слушать музыку через Bluetooth, когда фильмы не показываются.
Но все оказалось не так просто:
- уровни сигналов вышли разными;
- появилась необходимость регулировки тембра;
- при попытке устранить проблемы возник посторонний гул.

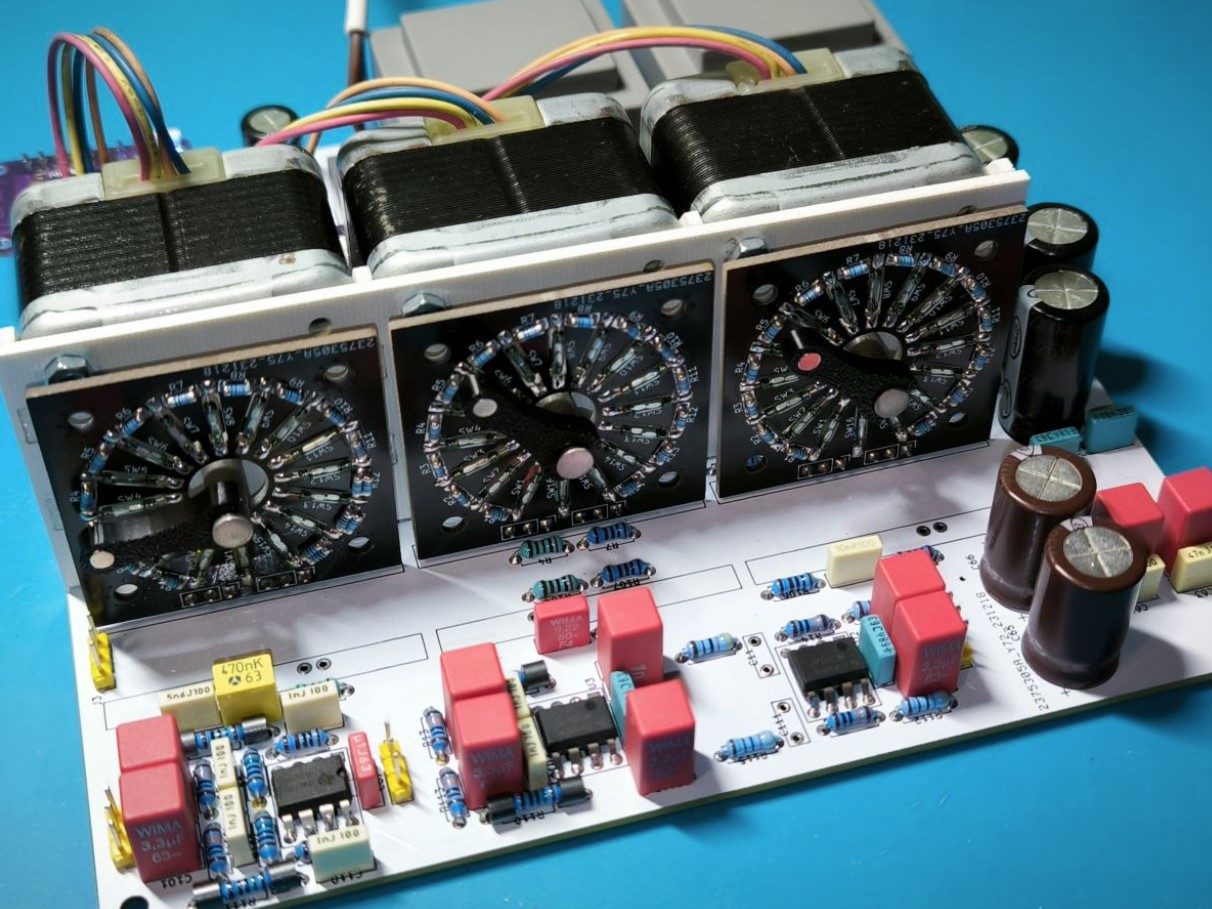

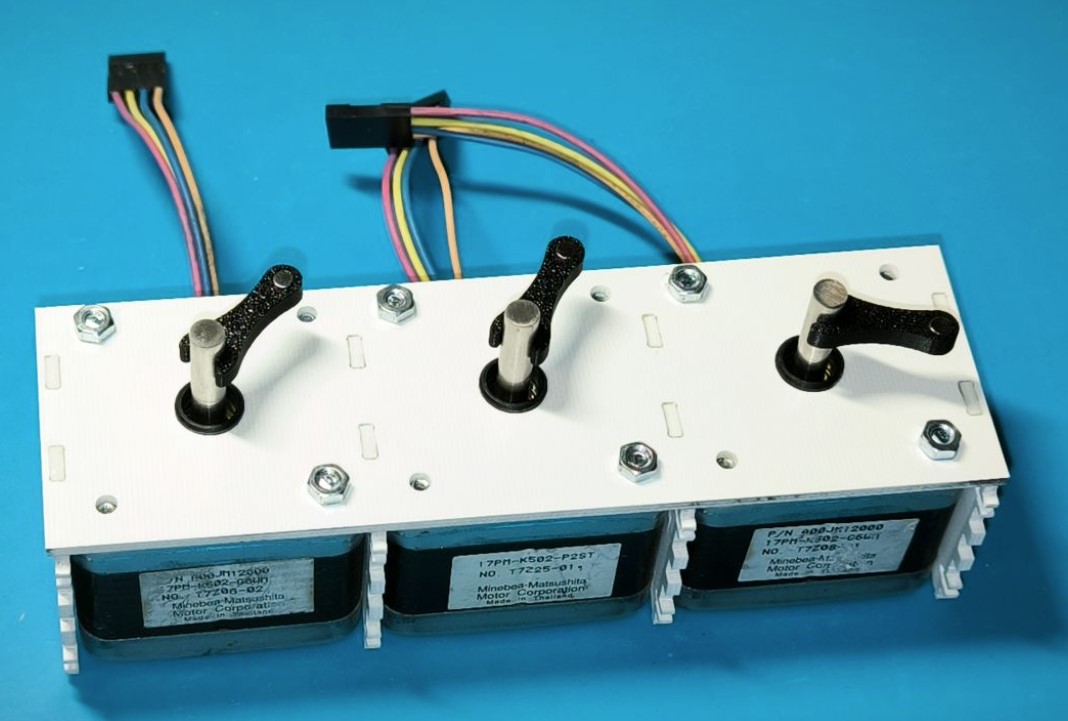

Так родился предусилитель, который сложно назвать простым и дешевым, но он полностью оправдал ожидания. Его высокая стоимость объясняется использованием 93 герконов, что привело к необычным «потенциометрам». Каждая из шести плат предусилителя содержит 15 герконов для звукового тракта, а еще 3 геркона управляют шаговыми двигателями с рычагами, снабженными магнитами.

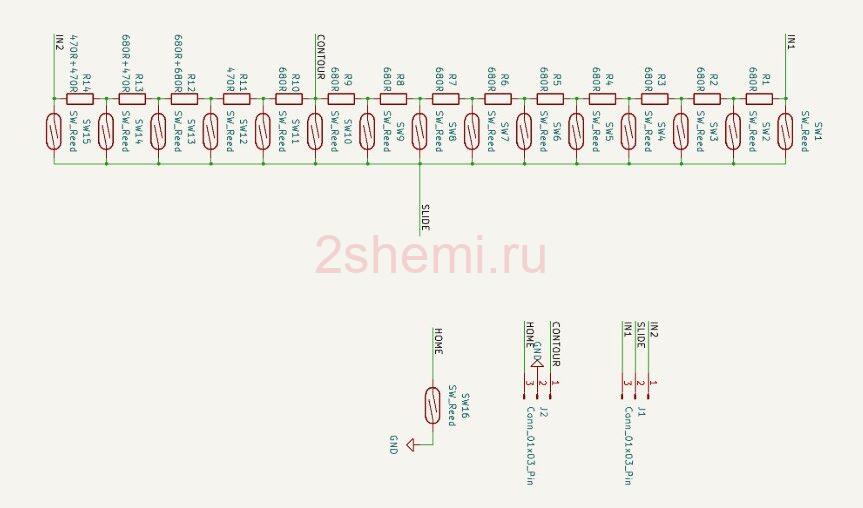

Схема РГ на шаговых моторах
Громкость регулируется через «потенциометр» с псевдологарифмической характеристикой и немного сниженным сопротивлением. Настройка низких и высоких частот реализована по аналогичной схеме, но с одинаковыми резисторами на 680 Ом, что дает итоговое сопротивление около 9,5 кОм.
Компоненты звукового тракта — металлопленочные резисторы и фольговые конденсаторы, а также стабилизаторы напряжения для минимизации шума. Уровень сигнала от PCM2705 повышается с помощью усилителей U1A и U1B. Управление всей системой осуществляет микроконтроллер ESP32-S2.

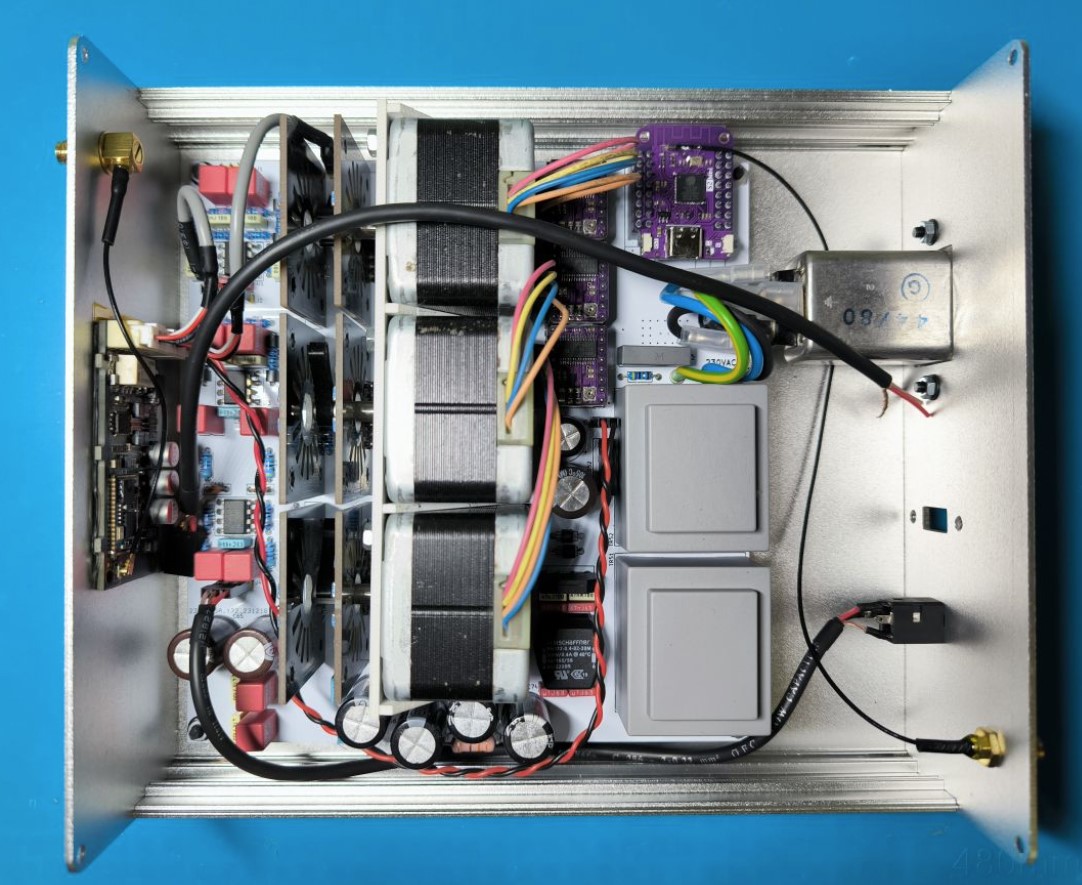

Для настройки параметров я использовал приложение Virtuino, которое оказалось очень удобным. Внешний вид устройства скрыт в подвесном потолке, где оно остается незаметным. На поверхности видны только разъем USB, два антенны (WiFi и Bluetooth) и блок питания. К сожалению, фото внутренностей после сборки я не делал, да и смотреть там особо не на что.
Как теперь звучит система? Она идеально справляется с задачей и звучит ровно так, как должна звучать встроенная аудиосистема для проектора.
