Таймер NE555 – одна из самых популярных интегральных схем, используемая в разнообразных проектах управления двигателями, источниками света и системами обратной связи. На его основе можно создавать решения для:
✔ Обратной связи тахометра
✔ Оптической изоляции оптронов
✔ Управления двигателями постоянного тока
✔ Контроля скорости стиральных машин
✔ Регулирования яркости ламп и светодиодов
Применение и особенности
Существует множество схем управления двигателями и нагрузками, основанных на NE555. Они позволяют управлять не только скоростью вращения электродвигателей, но и яркостью ламп, светодиодов и других нагрузок. В зависимости от требований, схемы могут работать в низковольтном и высоковольтном режимах:
- Низковольтные (12–30 В) – управление мощностью до 10 А
- Высоковольтные (220 В) – управление двигателями через MOSFET и IGBT
Кроме того, некоторые схемы включают функцию защиты от перегрузки, что позволяет продлить срок службы устройств.
Схемы управления двигателем DC
Для управления двигателями постоянного тока в диапазоне 12–30 В широко используются PWM-регуляторы на NE555. Они позволяют плавно регулировать скорость вращения, снижая потери мощности и повышая КПД.
✔ 5А-10А ШИМ контроллеры на основе 555
✔ Регулировка скорости вращения путем изменения скважности ШИМ
✔ Поддержка защиты двигателя от перегрузки
Примеры схем:
- PWM-контроллер скорости 5А (12–30В)
- PWM-регулятор 10А с NE555
- Защищенные схемы управления 5А–10А
Эти схемы позволяют создавать простые и надежные регуляторы скорости для двигателей, которые могут применяться в стиральных машинах, вентиляторах, насосах и других устройствах.
Схемы управления двигателями AC

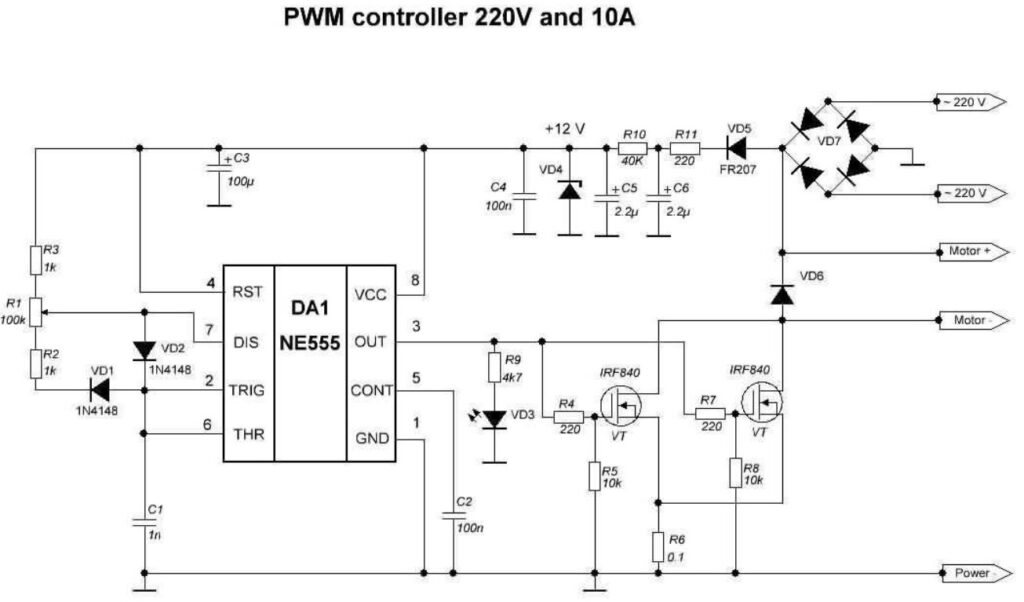

Для работы с высоковольтными нагрузками (220 В) используются MOSFET и IGBT-транзисторы, управляемые через 555.
✔ Простая схема драйвера двигателя 220 В на MOSFET
✔ ШИМ-регулирование скорости с использованием NE555
Управление двигателем стиральной машины

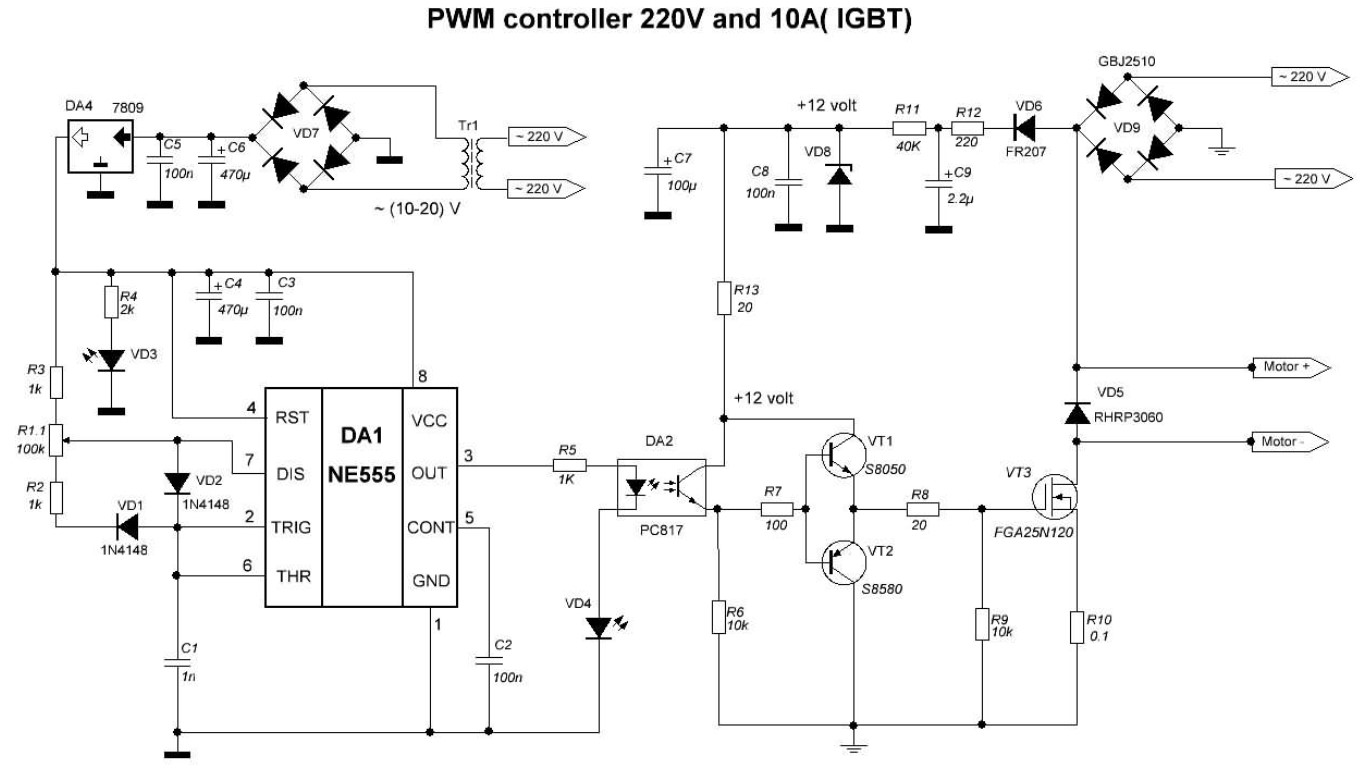

Для стиральных машин и других мощных нагрузок применяется специальная версия драйвера NE555 совместно с транзистором IGBT.
✔ Вход от тахометра – позволяет управлять скоростью двигателя. Дополнительно, в схеме используется оптопара PC817 для гальванической развязки и ограничение перегрузки по току с помощью LM393.
Как видите, устройства на основе чипа 555 позволяют создавать универсальные и эффективные схемы управления двигателями и нагрузками. Они применяются как в низковольтных, так и в высоковольтных (220 В) системах, обеспечивая регулирование скорости, защиту от перегрузок и обратную связь по тахометру.
🔹 Основные преимущества:
✔ Простота реализации
✔ Гибкость настройки параметров
✔ Возможность работы с мощными нагрузками
✔ Поддержка защиты от перегрузки
Эти решения находят широкое применение в быту и промышленности – от бытовых стиральных машин до мощных двигателей и систем освещения.
