Этот сабвуфер, солидной мощностью 500 ватт, представляет собой самодельную конструкцию, включающую корпус из ДСП и транзисторный усилитель мощности звуковой частоты (УМЗЧ), выполненный по оригинальной схеме от заводского производителя.
Корпус: конструкция и материалы

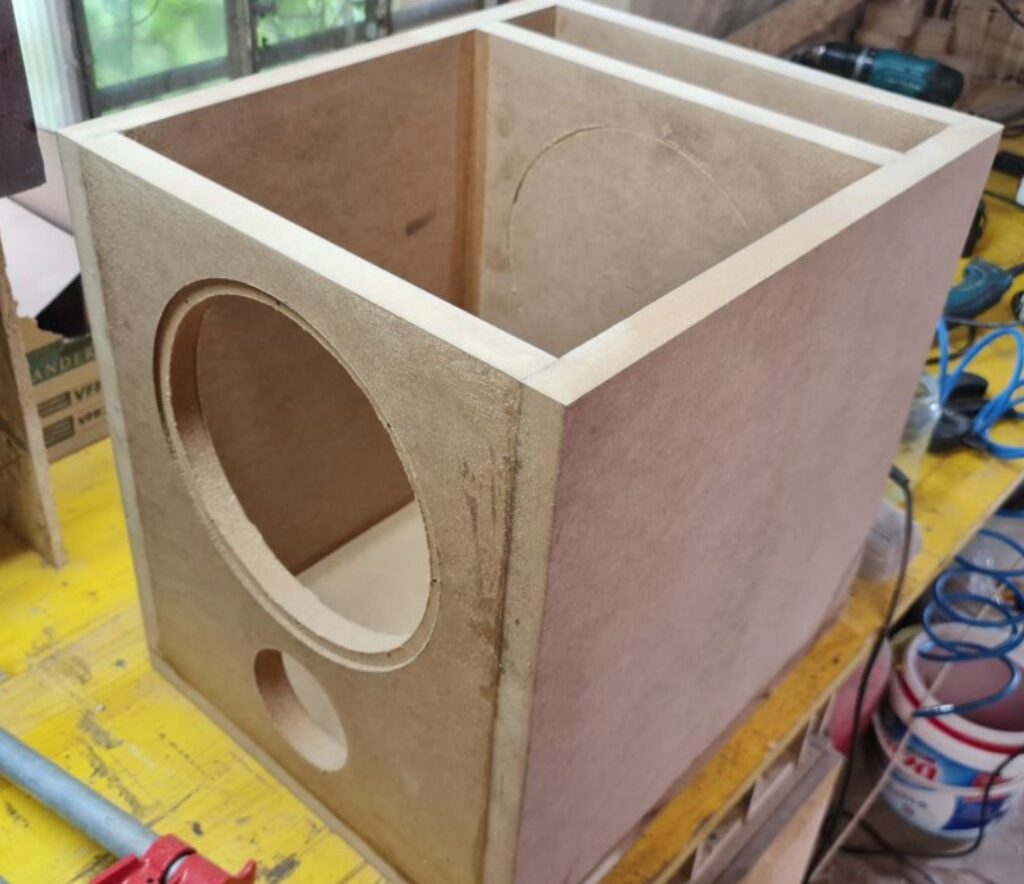

Корпус сабвуфера изготовлен из МДФ толщиной 25 мм, выбранного за его плотность и акустические свойства. Плиты нарезаны по заданным размерам, после чего обработаны на фрезерном станке с ЧПУ для создания отверстий под динамик и фазоинвертор.
Детали склеены между собой с обеспечением герметичности. Габариты корпуса составляют 400 мм (ширина) × 500 мм (высота) × 475 мм (глубина), что дает внутренний объем 51 литр. Отсек для усилителя изолирован от основного пространства для минимизации вибраций.

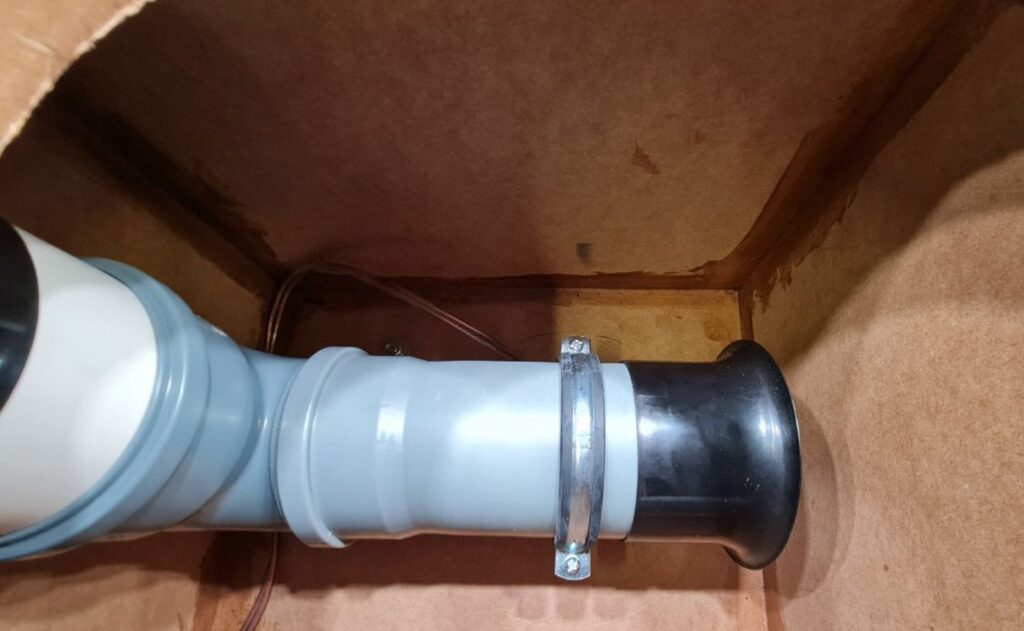

Фазоинвертор имеет диаметр 105 мм и длину 570 мм, что уменьшает чистый объем корпуса до 45 литров, соответствующего рекомендациям производителя динамика. Конец туннеля расположен на расстоянии более половины диаметра от задней стенки. Корпус отделан шпоном серого дуба, нанесенным сухим способом с последующей обработкой утюгом для прочного сцепления.
Усилитель: компоненты и сборка

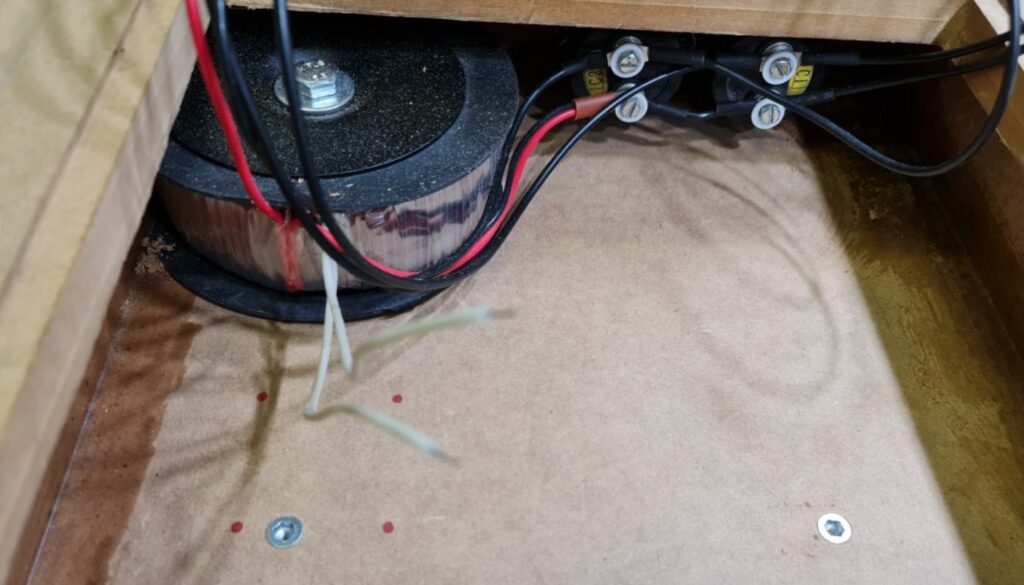

Электроника собрана на базе транзисторного усилителя с использованием пар 2SC5200 и 2SA1943 от Toshiba. Транзисторы подобраны по коэффициенту усиления, их подлинность подтверждена. Диодный мост установлен на радиатор для улучшенного теплоотвода, а конденсаторы емкостью 47 000 мкФ с рабочим напряжением 100 В размещены в нижней части отсека. Трансформатор мощностью 500 ВА с выходным напряжением 2×60 В оснащен системой плавного пуска, а также фильтром и автоматическим переключателем для защиты от помех.

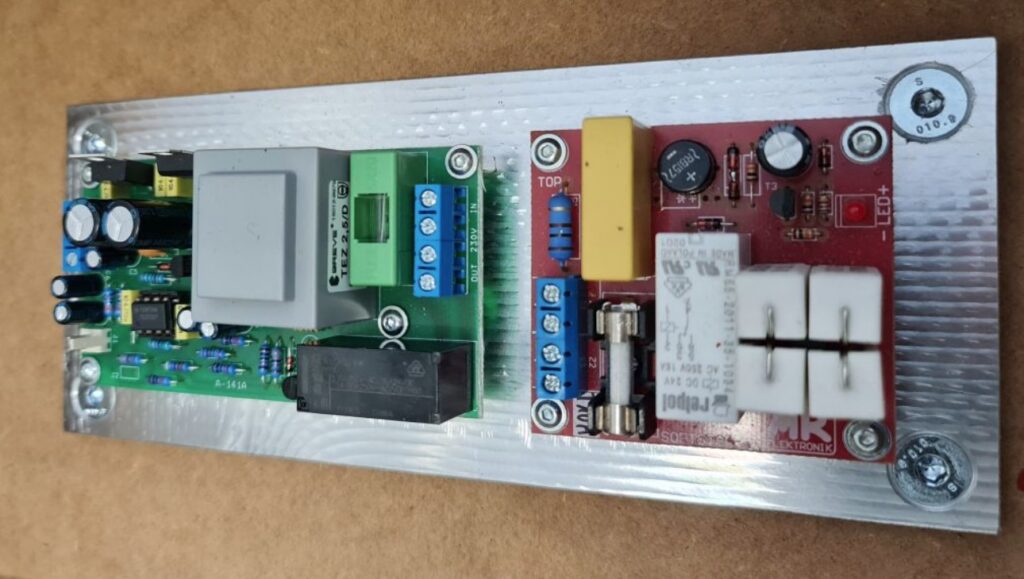

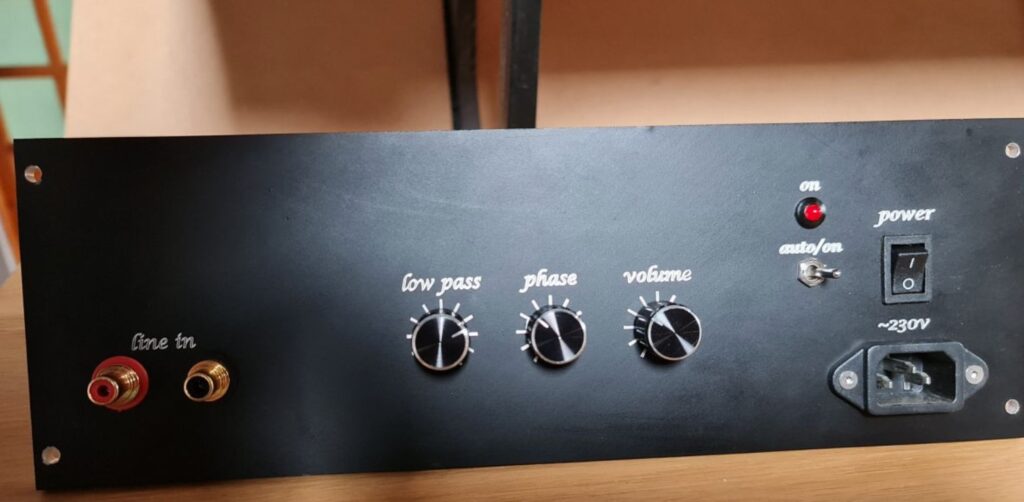

Компоненты усилителя смонтированы на алюминиевой пластине, закрепленной на ДВП. Для охлаждения используется анодированный радиатор Fischer размером 200×300×40 мм. Панель управления выполнена из алюминиевой плиты толщиной 5 мм, обработанной на станке с ЧПУ, окрашенной в матовый черный цвет и дополненной гравировкой для обозначения элементов управления.
Схема УМЗЧ: структура и особенности

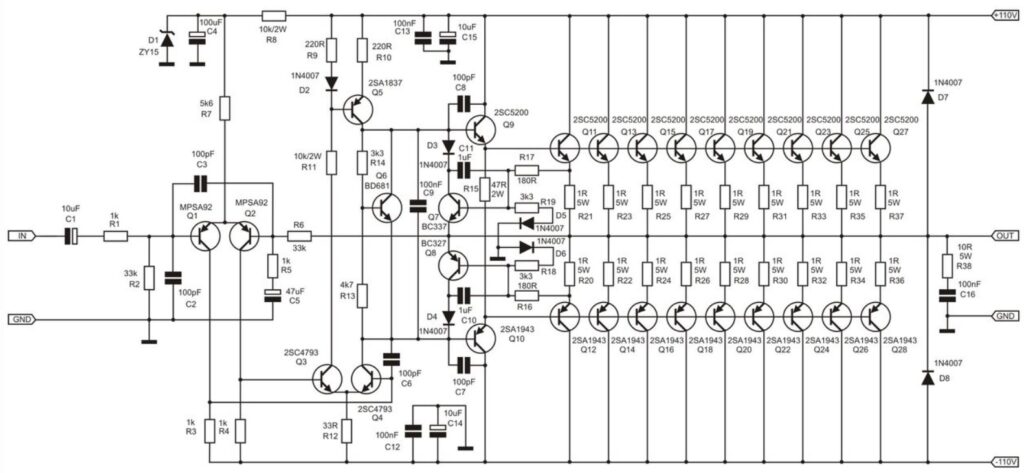

Схема усилителя представляет собой классический транзисторный УМЗЧ, рассчитанный на высокую мощность. Входной сигнал поступает через конденсатор C1 (10 мкФ), далее проходит через дифференциальный каскад на транзисторах Q1 и Q2 (MPSA92), обеспечивающий симметричное усиление. За ним следует каскад усиления напряжения на транзисторах Q3 (2SC4793) и Q4 (2SC4793), стабилизированный цепью обратной связи через резисторы R6 (33 кОм) и R11 (10 кОм).
Выходной каскад построен на нескольких парах транзисторов 2SC5200 и 2SA1943 (Q11–Q28), работающих в классе AB. Каждая пара дополнена эмиттерными резисторами (R19–R37, 1 Ом, 5 Вт) для равномерного распределения тока. Стабильность работы обеспечивается цепью из транзисторов Q5 (2SA1837) и Q6 (BC327), а также резисторов R15 (47 Ом) и R16 (180 Ом), корректирующих смещение. Диоды D3–D6 (1N4007) защищают выходной каскад от обратных токов.
Питание схемы осуществляется от симметричного источника ±110 В. Конденсаторы фильтра C14 и C16 (100 мкФ) сглаживают пульсации, а диоды D1 (ZY15) и D2 (1N4007) формируют стабилизированное напряжение для предварительных каскадов. Выходной сигнал снимается через резистор R38 (10 Ом) и конденсатор C16 (100 нФ), обеспечивая подключение к нагрузке.
Схема отличается высокой мощностью и стабильностью, что делает ее подходящей для работы с сабвуфером в требовательных условиях.
