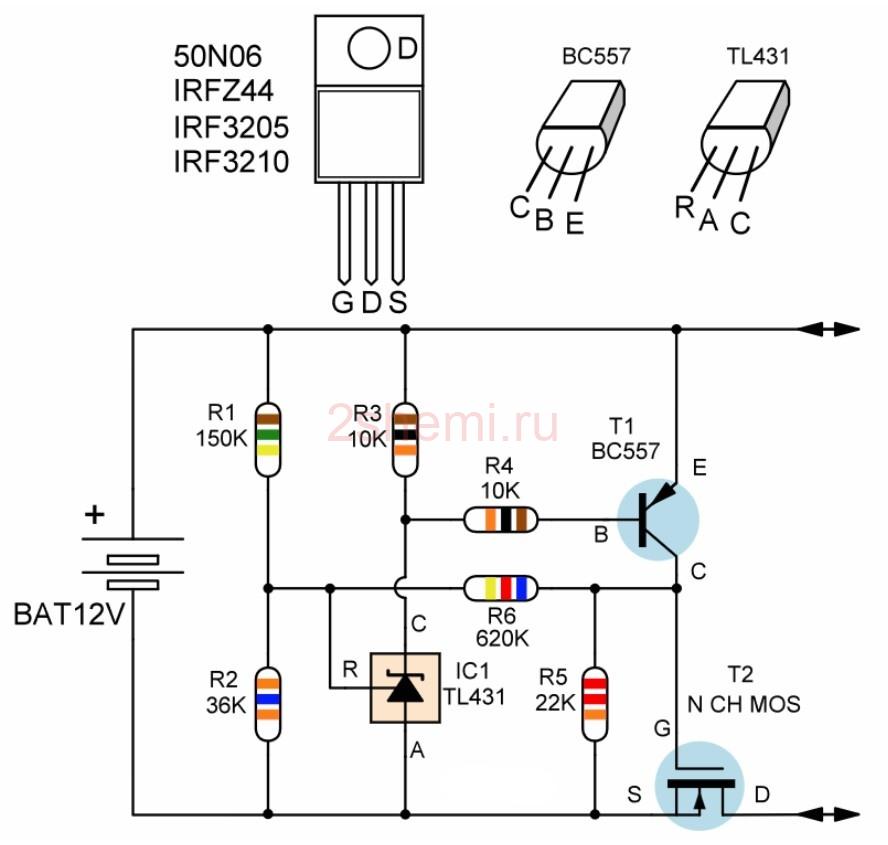

Бывает что АКБ разряжается ниже минимально допустимого уровня, тем самым существенно укорачивая свою жизнь, ведь в случае со свинцовыми аккумуляторами это недопустимо. Простая схема защиты аккумулятора 12 В от сильного разряда, собрана с помощью транзисторов TL431, BC557 и небольшого количества резисторов. Линия питания управляется N-канальным МОП-транзистором вместо реле, поэтому его собственное потребление тока низкое. Схема защиты запускает МОП-транзистор и выдает на выход положенных 13,6 В, а отключает когда выход около 10,6 В.
Уровни напряжения можно изменять, используя подстроечные резисторы вместо фиксированных опорных, но при испытаниях с текущими значениями больших различий не наблюдалось.

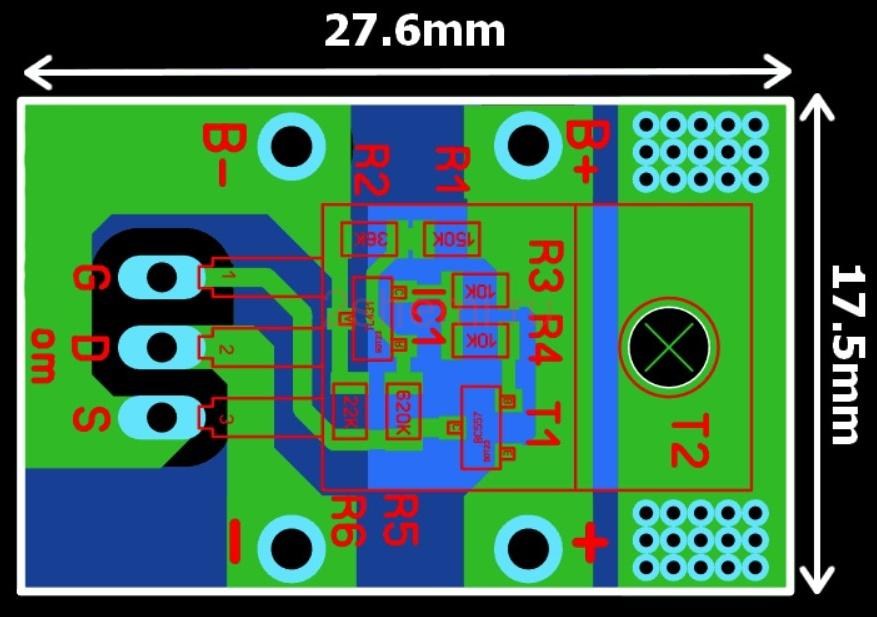

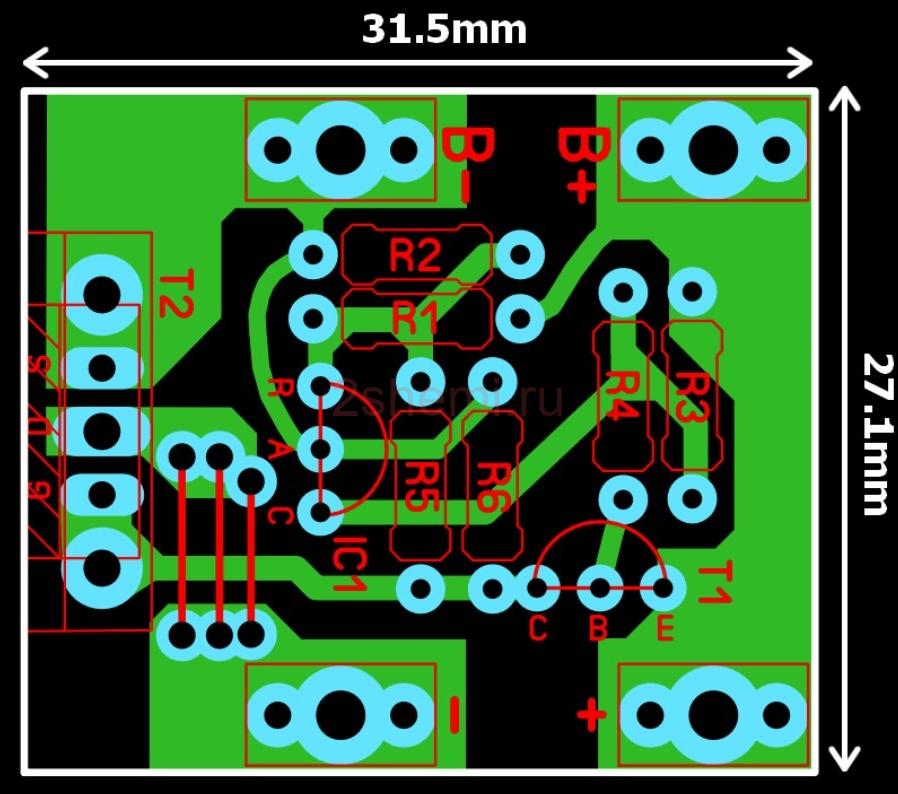

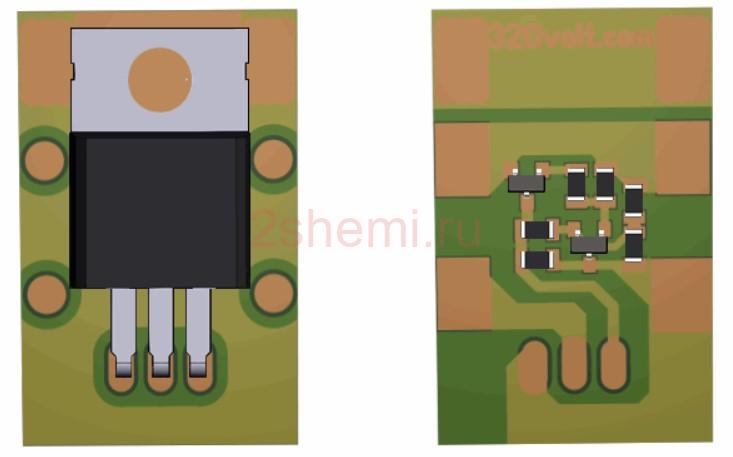

Имеется 2 чертежа печатной платы, одна для SMD и другая для DIP корпусов. В SMD версии часть верхнего и нижнего слоев используется для охлаждения. В конструкции DIP печатной платы, в зависимости от потребляемой нагрузки, может быть установлен радиатор, а также может быть подключен транзистор TO-247 большого корпуса.
Параметры силового полевого транзистора выбираются в зависимости от предполагаемого тока нагрузки. Естественно нужно брать с минимальным значением Rds. Для наглядности, желательно оснастить защитный модуль индикаторным светодиодом. Схема для защиты Li-АКБ есть тут.
