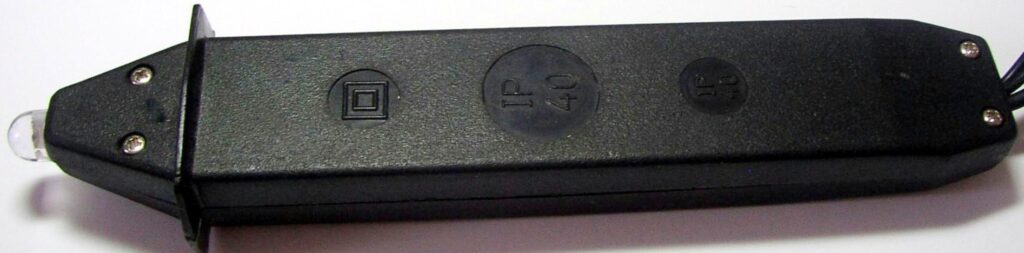

Вот простая схема (но проверенная) самодельного стробоскопа на светодиоде, предназначенная для регулировки момента зажигания, его настройки и синхронизации. Он был разработан для проведения опытов с системой зажигания, ее регулировки и проверки синхронизации. В отличие от более сложных решений с ксеноновыми лампами, данная конструкция основана на использовании светодиода. Хотя его яркость ниже, чем у ксеноновой лампы, простота исполнения и низкая стоимость компенсируют этот недостаток.
Устройство питается от 12-вольтовой электросети. На концах силовых проводов установлены зажимы типа «крокодил», что обеспечивает удобное подключение к электросистеме автомобиля или мотоцикла. Защита от переполюсовки встроена во вход питания.

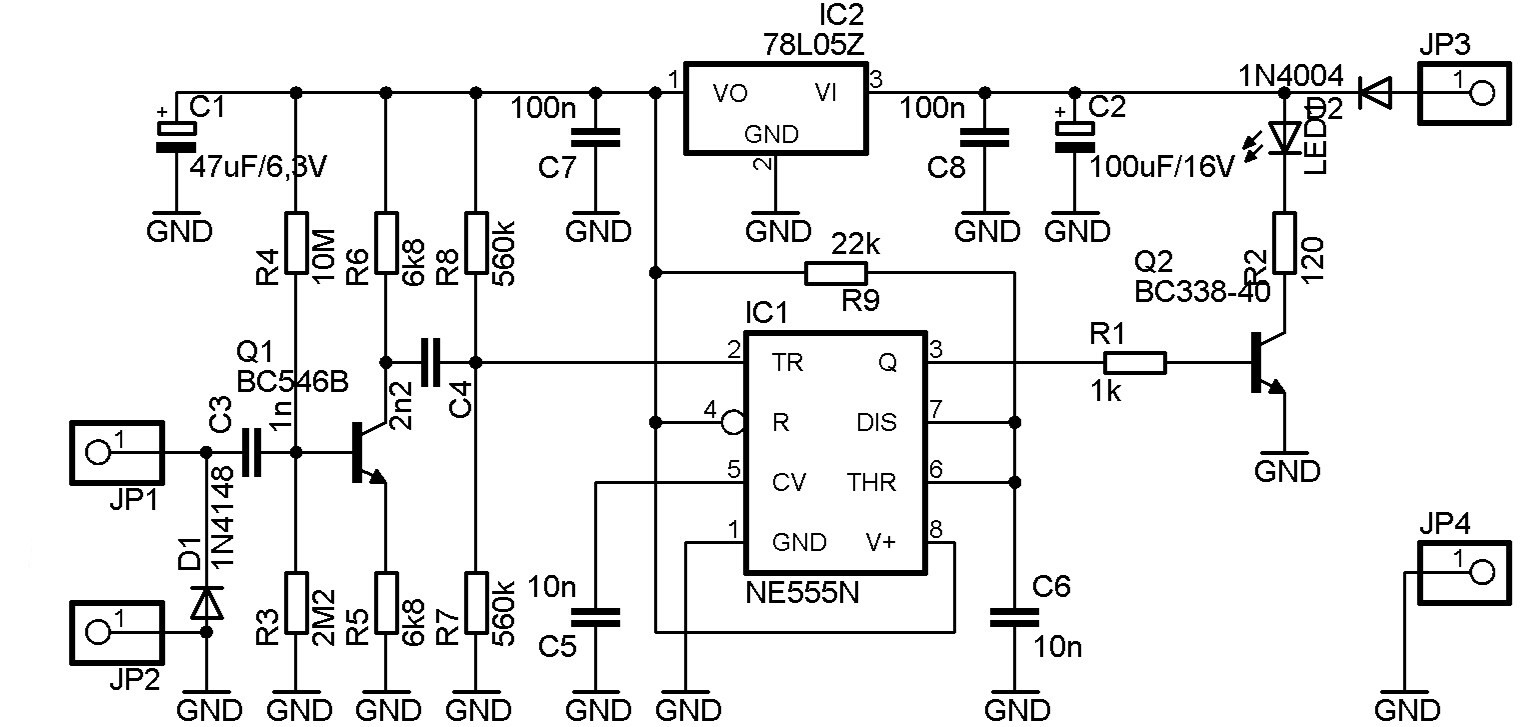

Принципиальная схема стробоскопа
| Обозначение | Номинал/Тип | Назначение |
|---|---|---|
| IC1 | NE555N | Таймер (моностабильный режим) |
| IC2 | 78L05Z | Стабилизатор 5 В |
| Q1 | BC546B | Усилитель сигнала |
| Q2 | BC338-40 | Управление светодиодом |
| D1 | 1N4148 | Диод защиты сигнала |
| D2 | Белый LED (10 мм, 10000 мкд) | Индикация |
| D3 | 1N4004 | Диод защиты от переполюсовки |
| R1 | 1 кОм | База Q2 |
| R2 | 120 Ом | Токоограничение светодиода |
| R3 | 2,2 МОм | Подтягивание базы Q1 |
| R4 | 10 МОм | Формирование сигнала |
| R6, R7, R8 | 6,8 кОм, 560 кОм | Делители/формирователи |
| R9 | 22 кОм | Установка длительности импульса |
| C1 | 47 мкФ / 6,3 В | Фильтр питания |
| C2 | 100 мкФ / 16 В | Фильтр питания |
| C3 | 1 нФ | Развязка сигнала |
| C4 | 2,2 нФ | Фильтрация |
| C5, C6 | 10 нФ | Тайминг NE555 |
| C7, C8 | 100 нФ | Обвязка стабилизатора |
| JP1, JP2 | Вход сигнала | Намотка на ВВ-кабель |
| JP3 | Вход питания (+12 В) | Подключение к АКБ |
| JP4 | GND | Общий провод |
Основные узлы схемы
Входной узел (емкостной датчик)
- JP1/JP2 – вход сигнала, подключение к намотке вокруг ВВ-провода.
- D1 (1N4148) – защита от паразитных выбросов.
- C3 (1 нФ) – развязка сигнала.
- R3 (2,2 МОм) – подтягивает базу Q1 к земле.
- Q1 (BC546B) – усиливает слабый импульс с катушки.
- R4, R6, R8, C4 – формируют цепочку усиления/формирования сигнала.
Триггер и формирователь импульсов
- IC1 (NE555) – работает как моностабильный мультивибратор.
- C5, C6, R9 – задают длительность импульса, подаваемого на выход 3 чипа.
- При поступлении импульса с коллектора Q1, NE555 срабатывает и выдает короткий импульс на выходе (вывод 3).
Выходной каскад (управление светодиодом)
- Q2 (BC338-40) – усиливает ток, чтобы зажечь яркий светодиод.
- D2 (LED) – сам светодиод, мигающий в такт искрам.
- R2 (120 Ом) – ограничивает ток через светодиод.
- D3 (1N4004) – защита от обратной полярности.
Питание
- JP3 – вход питания +12 В.
- IC2 (78L05) – стабилизатор 5 В для питания таймера и логики.
- C1, C2, C7, C8 – фильтрация питания.

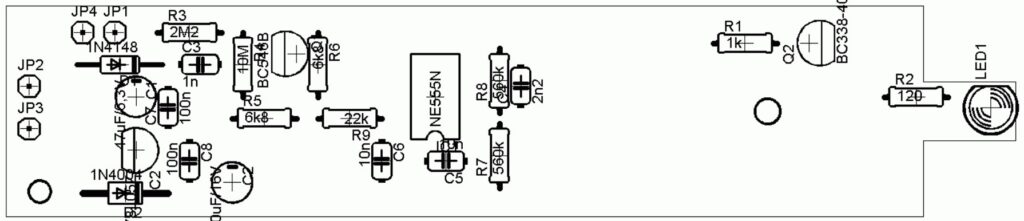

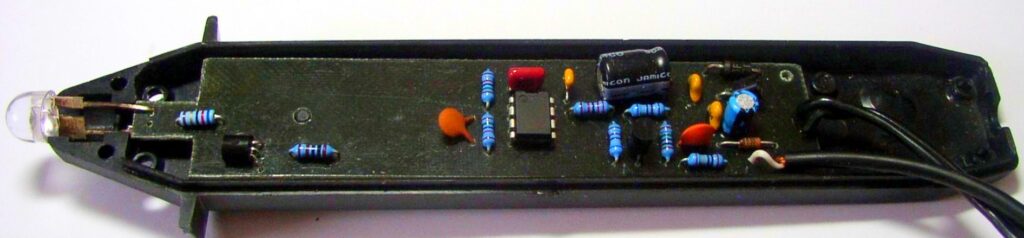

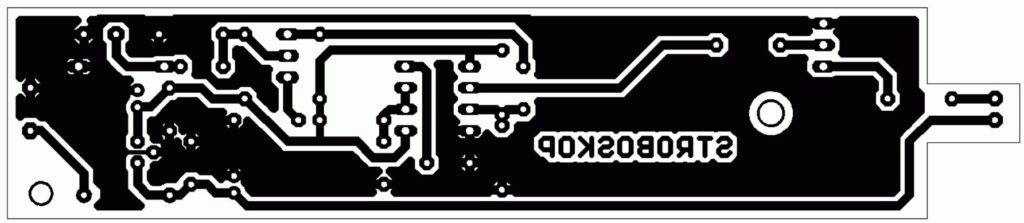

Сборка устройства
Когда на высоковольтном кабеле появляется импульс от зажигания, емкостный датчик передает его через каскад усиления на NE555, который кратковременно включает светодиод. Это позволяет визуально синхронизировать момент зажигания с помощью меток на маховике или шкиве.
Импульс зажигания фиксируется с помощью емкостного метода. Для этого используется экранированный провод, к жиле которого припаян медный провод диаметром 0,7 мм и длиной около 30 см. Во время работы он плотно наматывается на высоковольтный провод, идущий к свече зажигания. Чувствительность входа зависит от количества витков.
Принцип работы
Во всех двигателях внутреннего сгорания очень важно, чтобы искра в цилиндре возникала до достижения поршнем верхней мёртвой точки (ВМТ). Это позволяет топливно-воздушной смеси сгореть вовремя и развить максимальное давление на поршень. Этот момент называется опережением зажигания и измеряется в градусах до ВМТ (° до ВМТ).
Пример: «10° до ВМТ» — значит, искра срабатывает, когда коленвал повернулся на 10° до того, как поршень достиг верхней точки.
Стробоскоп подключается к высоковольтному проводу свечи. При каждом импульсе зажигания светодиод кратковременно вспыхивает. Если направить мигающий свет на метку на шкиве коленвала и соответствующую метку на блоке двигателя, то за счёт эффекта стробоскопа метка «замирает» — можно видеть, в каком положении коленвала срабатывает искра.
Пошаговая настройка
- Подключение стробоскопа: Питание (JP3 и JP4) подключите к 12 В от аккумулятора. Обмотайте входной провод вокруг ВВ-провода свечи (намотка 5–10 витков). Направьте светодиод на шкив коленвала, где есть установочные метки.
- Запуск двигателя: Заводите двигатель на холостом ходу. Светодиод начнёт мигать в такт искрам.
- Считывание меток: На шкиве и блоке должны быть метки. Одна из них обозначает ВМТ, другие — градусы до ВМТ (например, 5°, 10°, 15°). Если метка на шкиве совпадает с нужной делением (например, 10°), зажигание выставлено правильно.
- Корректировка: Если метка «убегает», зажигание слишком раннее или позднее. Ослабьте крепление датчика положения (трамблёра или датчика Холла) и поверните его немного: по часовой стрелке — раньше зажигание, против — позже.
График момента зажигания и ВМТ
Идеально, если искра происходит примерно за 8–12° до ВМТ (зависит от мотора). Раннее зажигание — выше КПД, но возможен детонационный стук. Позднее — мягче работа, но хуже мощность и экономичность. При аккуратной сборке сам стробоскоп начинает работать сразу, без необходимости дополнительной настройки. В качестве источника света можно использовать любой яркий белый светодиод. В данной конструкции применён LED диаметром 10 мм с яркостью 10 000 мкд.
