Данное устройство предназначено для проверки целостности соединений на печатных платах, включая встроенные (внутрисхемные) компоненты. Оно позволяет точно определить наличие соединения без риска повреждения чувствительных электронных компонентов. Главная особенность тестера — изменение тональности звукового сигнала в зависимости от сопротивления цепи. Для обычной прозвонки КЗ достаточно более простого прибора.
Основные особенности
- Низкое испытательное напряжение: порядка 500 мВ — исключает срабатывание полупроводниковых переходов деталей на плате.
- Минимальный ток: ток замыкания около 100 мкА — безопасен для чувствительных компонентов.
- Звуковая индикация: пьезозуммер воспроизводит звук, частота которого меняется в зависимости от сопротивления (более 5 Ом — тональность звука понижается, выше 45 Ом — звук прекращается совсем).
- Экономия энергии: устройство переходит в спящий режим после 5 минут бездействия.
- Низкое энергопотребление: 400 мкА при активной работе и около 1 мкА в режиме сна. Питание — батарейка CR2032 (до 500 часов работы).
- Индикация заряда: мигающий светодиод при низком напряжении питания (менее 2.4 В).
Схема тестера

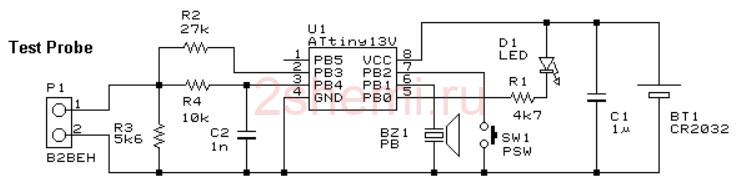

Схема собрана на микроконтроллере ATtiny13V. Основные элементы:
- P1 — тестовый щуп, подключается к проверяемым контактам.
- R2 и R3 — делитель напряжения, задающий тестовое напряжение на входе АЦП.
- R4 и C2 — фильтр/сглаживание сигнала для АЦП.
- U1 — микроконтроллер ATtiny13V, считывает данные с тестового щупа и управляет выходами.
- D1 — светодиод, отображающий состояние устройства.
- BZ1 — пьезозуммер, подающий звуковой сигнал.
- SW1 — кнопка сброса или перехода в активный режим.
- C1 — фильтрующий конденсатор для питания.
- BT1 — литиевая батарейка CR2032.
Работа устройства
- Измерение проводимости: напряжение с делителя (R2/R3) поступает на щупы. При замыкании на сопротивление меньше 45 Ом микроконтроллер фиксирует изменение напряжения и изменяет частоту звука.
- Звуковая обратная связь: частота пьезозуммера пропорциональна сопротивлению — чем выше сопротивление, тем ниже частота.
- Индикация низкого заряда: при включении измеряется напряжение питания, если оно ниже 2.4 В, светодиод мигает.
- Переход в сон: после 5 минут без активности микроконтроллер отключает все модули и уходит в режим сна.

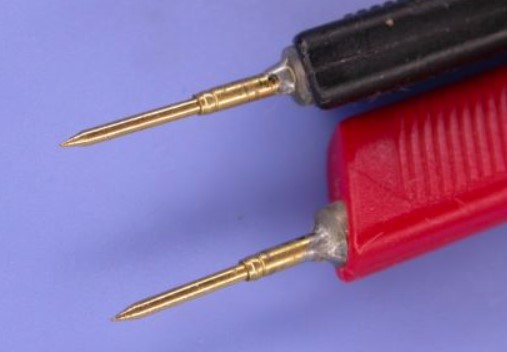

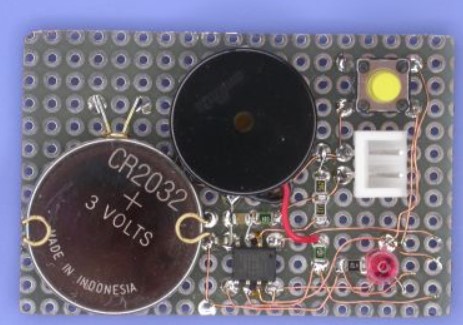

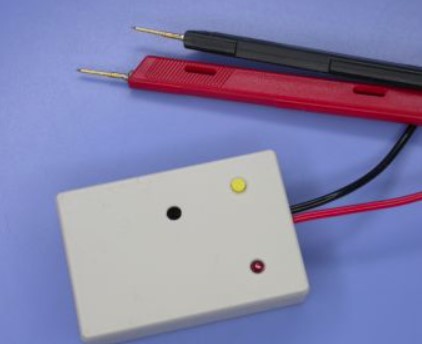

Плата тестера помещается в пластиковый корпус. Щупы выполнены в виде остроконечных игл, что позволяет легко зондировать контакты микросхем даже с мелким шагом (0.5 мм). Для надежного удержания батарейки используется пружинная проволока из бронзы. Прошивка в архиве.
