ТОП-10 полезных электронных модулей из Китая

Китайские электронные модули уже давно стали важной частью радиолюбителей и разработчиков. С одной стороны это минус — меньше длится удовольствие от пайки схем, но с другой — заметно упростило сборку радиоконструкций, тем более возможности тех платок можно, при желании и умении, заметно улучшить. Широкий ассортимент, низкие цены и удобство заказа через популярные площадки, такие как AliExpress, делают такие готовые настроенные платы крайне привлекательными. Благодаря модульному подходу можно создавать полноценные устройства, не тратя время на разработку с нуля. Так давайте же изучим наиболее востребованные и полезные модули, которые применяются в проектах различной сложности: от зарядок до усилителей звука и контроллеров питания, составив своеобразный ТОП по категориям.

Модули питания

LM2596 (CV и CV/CC)

Понижающий преобразователь на базе микросхемы LM2596 — один из самых популярных и универсальных модулей. Он преобразует входное напряжение (до 40 В) в стабилизированное выходное напряжение, подходящее для питания различных электронных устройств.

• CV-версия (Constant Voltage) предназначена для ситуаций, где важно стабильное выходное напряжение. Например, питание микроконтроллеров, датчиков, дисплеев. Она регулируется потенциометром и часто оснащена встроенным вольтметром для индикации.
• CV/CC-версия (Constant Voltage/Constant Current) дополнительно позволяет ограничивать выходной ток, что критично при зарядке аккумуляторов или питании светодиодов. Этот тип преобразователя активно используется в DIY-зарядных станциях.

Преимущества модулей LM2596:

• Компактные размеры
• Простая настройка
• Высокий КПД до 75–85%
• Возможность регулировки как напряжения, так и тока (в версии CV/CC)
• Часто включают цифровой дисплей

Примеры использования:

• Питание Arduino или ESP8266/ESP32 от литий-ионного аккумулятора
• Зарядка аккумуляторов 18650 с током ограничения
• Сборка лабораторного блока питания

XL4016

Для случаев, где требуется питание более мощной нагрузки, используется модуль XL4016. Он отличается высокой допустимой силой тока — до 8 ампер и может понижать входное напряжение от 36 В. Это делает его полезным в проектах с большими моторами, мощными светодиодами и аккумуляторными системами.

XL4016 имеет встроенные радиаторы и потенциометры для настройки выходного напряжения и тока. Часто применяется в лабораторных источниках питания и системах автономного электропитания.

Особенности:

• Широкий диапазон входного напряжения
• Ток до 8 А (при достаточном охлаждении)
• Поддержка работы в качестве зарядного устройства

Примеры практического применения:

• Питание светодиодных лент на 12 В от аккумулятора 24 В
• Зарядка аккумуляторов высокой ёмкости (например, LiFePO4)
• Регулируемый источник питания для двигателей

TL494

TL494 — это классическая микросхема широтно-импульсной модуляции (ШИМ), применяемая в повышающих преобразователях. Она позволяет управлять мощностью с высокой точностью, а также обеспечивает стабильную работу в широком диапазоне нагрузок.

Применение:

• Повышающие источники питания
• Импульсные зарядные устройства
• Инверторы

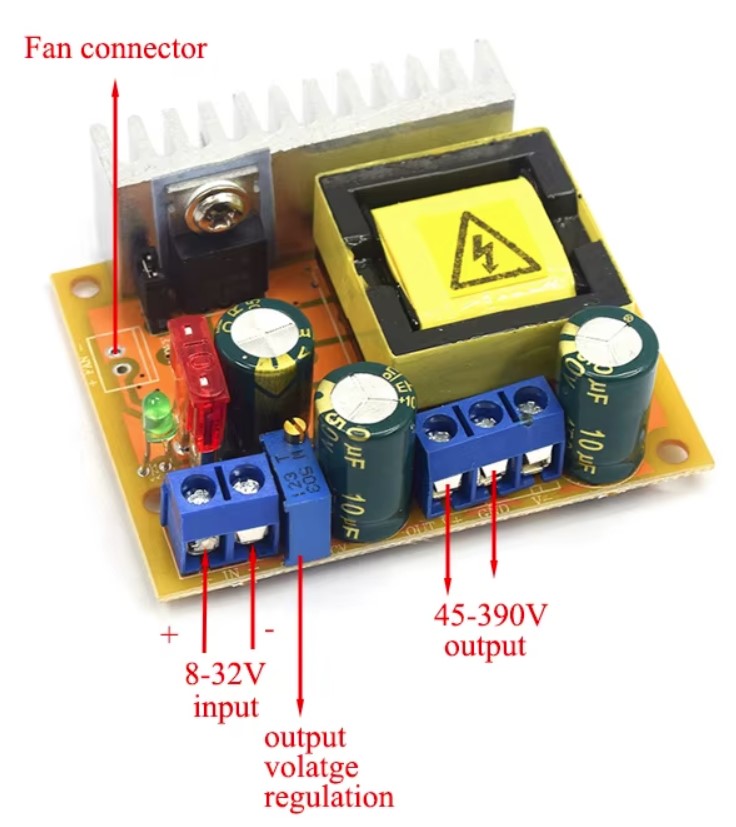

Повышающие модули на 400 В

Существуют готовые модули, способные повышать напряжение до 400 В постоянного напряжения. Такие платы используются для питания специальных электронных приборов, ионизаторов воздуха, лазерных генераторов и других устройств, требующих высоковольтного питания.

Важные замечания: требуется осторожность при работе с высоким напряжением, наличие качественной изоляции и охлаждения — обязательное условие!

Контроллеры точечной сварки

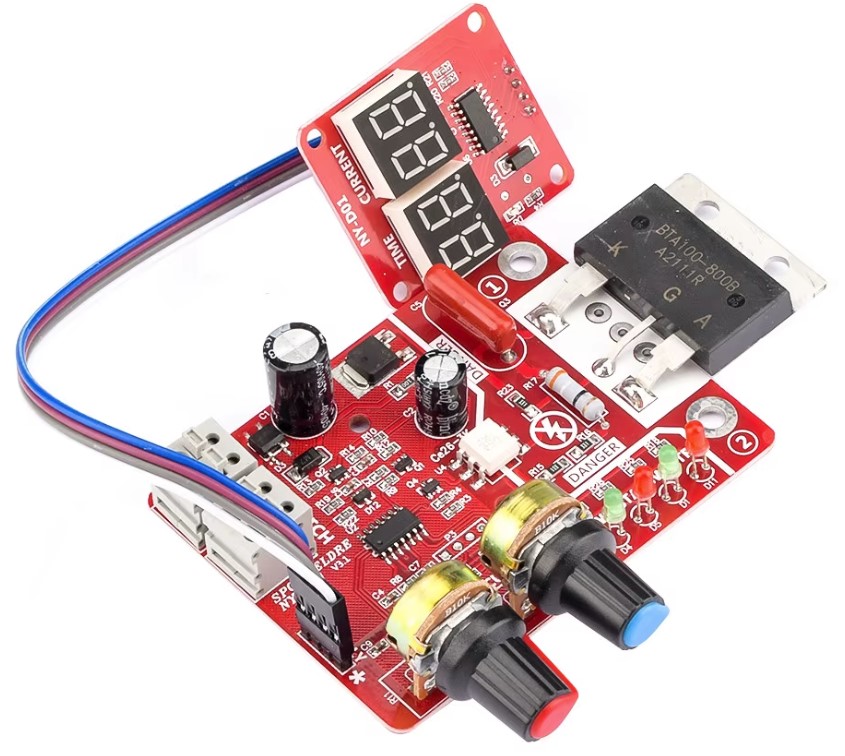

Сетевые контроллеры сварки

Эти контроллеры позволяют выполнять точечную сварку аккумуляторов с питанием от сети 220 В. Основная функция — выдача кратковременного импульса высокой мощности через электроды. Плата управления регулирует время и силу тока, предотвращая перегрев и обеспечивая качественное соединение.

Преимущества:

• Управление параметрами сварки
• Работа с медными и никелевыми лентами
• Надёжное соединение элементов аккумуляторной батареи

Где применяются:

• Сборка батарей из 18650
• Ремонт аккумуляторов ноутбуков и шуруповёртов
• Точечная сварка никелированных пластин

Контроллеры на аккумуляторах

В отличие от сетевых, аккумуляторные сварочные контроллеры питаются от батареи (чаще всего 12–24 В). Это делает их мобильными и позволяет использовать в полевых условиях или при отсутствии стационарного питания.

Преимущества:

• Портативность
• Быстрая настройка и запуск
• Отсутствие зависимости от сети

Практические сценарии использования:

• Мобильная сварка аккумуляторов для электровелосипедов
• Экстренный ремонт батарей в мастерской или на выезде

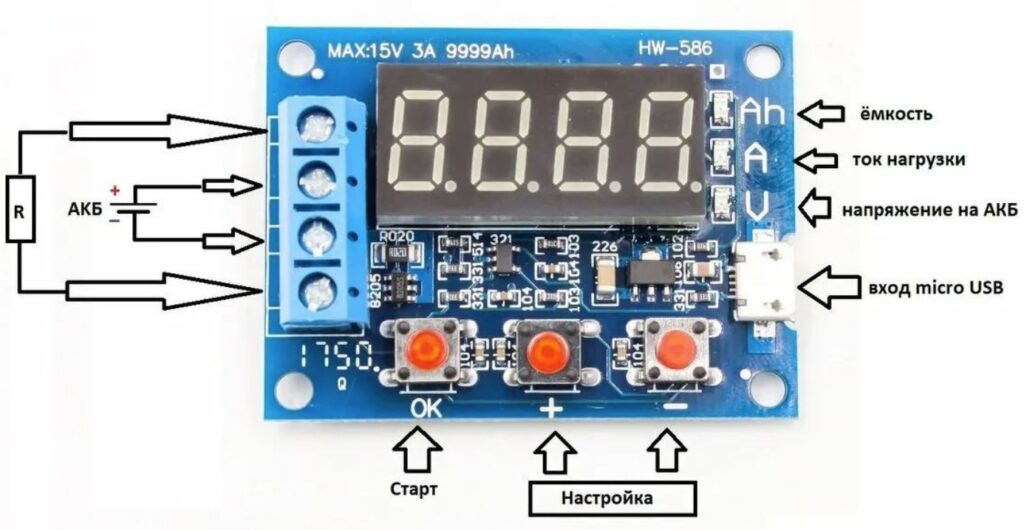

Измерители ёмкости АКБ

Эти платы позволяют измерять фактическую ёмкость аккумуляторов в ампер-часах (Ah), что особенно полезно при тестировании старых или новых элементов питания. Их можно подключить последовательно с аккумулятором, задать ток нагрузки и дождаться полной разрядки. На дисплее отобразится общее количество израсходованной энергии.

Характеристики:

• Отображение напряжения, тока, ёмкости и времени
• Работа с литий-ионными, LiFePO4 и другими типами аккумуляторов
• Автоматическое отключение по достижении порога

Применение:

• Подбор и отбраковка аккумуляторов
• Тестирование покупных ячеек
• Контроль за деградацией батарей

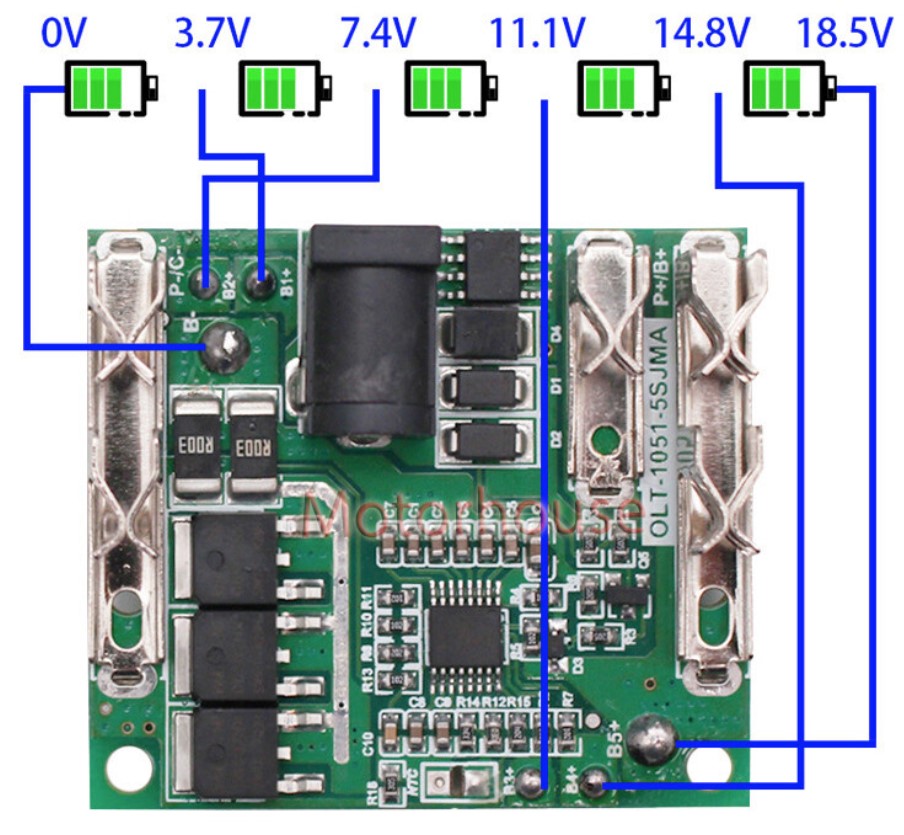

BMS-платы для ЗУ

Платы управления аккумуляторами BMS отвечают за балансировку, защиту от перезаряда, переразряда и перегрева. Они используются в аккумуляторных сборках для обеспечения надёжности и долговечности.

Основные типы:

• BMS с пассивной балансировкой — просто отключают заряд, когда элемент достигает заданного напряжения
• BMS с активной балансировкой — перераспределяют заряд между ячейками, повышая КПД

Функции плат:

• Защита от короткого замыкания
• Контроль заряда/разряда
• Температурный контроль

Область применения:

• Электротранспорт
• Портативные источники питания
• Солнечные системы хранения энергии

Активные балансиры

В отличие от стандартных BMS, активные балансиры перераспределяют заряд от заряженных ячеек к менее заряженным. Это особенно важно в больших сборках, где различие в напряжениях может привести к снижению общей ёмкости.

Преимущества:

• Повышение срока службы аккумуляторов
• Оптимизация производительности
• Снижение потерь энергии на нагрев

Применение:

• Батареи для электросамокатов, электровелосипедов
• Энергосистемы с LiFePO4
• Промышленные аккумуляторные модули

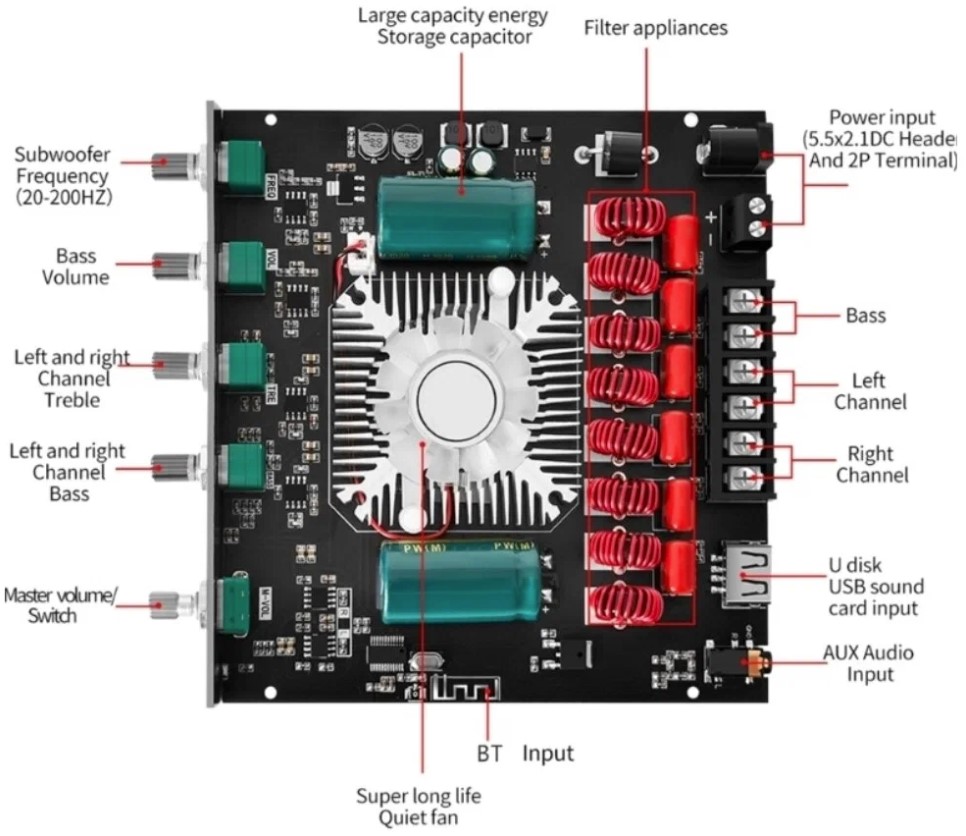

Усилители звука класса D

Усилители класса D работают на высокой частоте модуляции и характеризуются высокой эффективностью (до 90%), низким нагревом и компактностью. Они идеальны для портативных колонок, DIY-аудиосистем и домашних проектов.

Популярные микросхемы:

• TPA3116D2 — до 2×50 Вт
• TPA3255 — Hi-Fi мощность до 2×150 Вт
• PAM8403 — компактный мини-усилитель 2×3 Вт

Преимущества:

• Высокая мощность при малом размере
• Отсутствие радиаторов в маломощных версиях
• Низкое энергопотребление

Где используются:

• Bluetooth-колонки
• Автомобильная акустика
• Персональные аудиосистемы

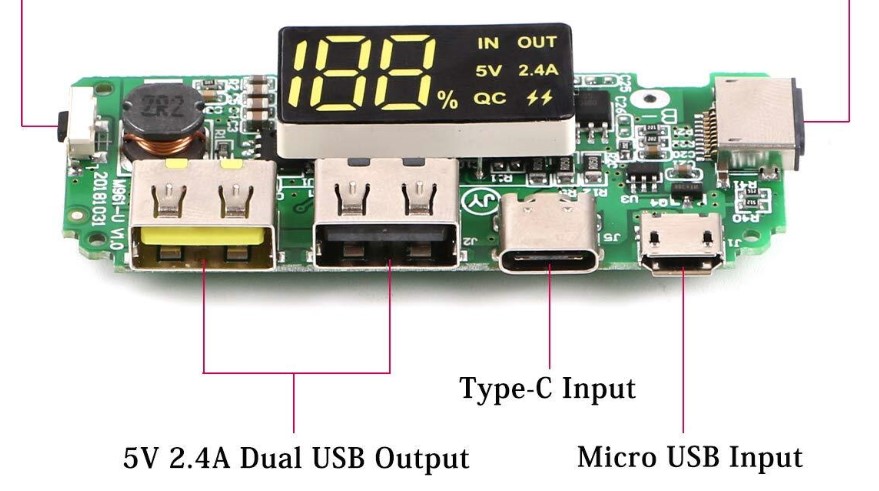

Платы Power Bank

Позволяют собрать собственный пауэрбанк на основе литиевых аккумуляторов. Оснащаются контроллерами заряда, преобразователями напряжения (5 В на выход) и защитами.

Характеристики:

• Зарядка по microUSB, Type-C или с солнечной панели
• Один или несколько USB-выходов
• Индикация заряда

Примеры применения:

• Создание резервного источника питания для Arduino
• Карманный зарядник для телефона
• Питание маломощных устройств в полевых условиях

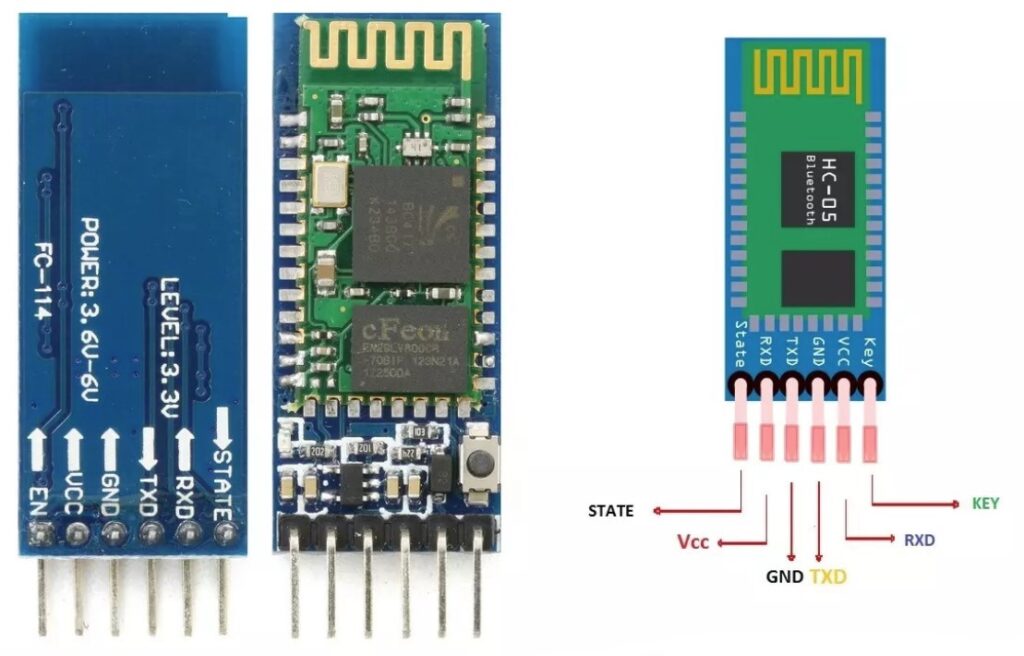

Модули Bluetooth

Bluetooth-модули позволяют передавать данные или звук по беспроводной связи. Они легко интегрируются с Arduino и ESP, а также с аудиосистемами.

Типы:

• HC-05/06 — передача данных (UART)
• CSR8645, JL — беспроводная передача звука (A2DP)
• XY-BT — аудио Bluetooth-ресиверы

Применение:

• Управление проектами Arduino со смартфона
• Беспроводные колонки
• Подключение к ПК или ноутбуку

Как видите, разнообразие готовых плат из Китая открывает широкие возможности для радиолюбителей, разработчиков электроники и энтузиастов DIY-проектов. Понижающие и повышающие модули, контроллеры зарядки, BMS и усилители звука позволяют создавать компактные и функциональные устройства без необходимости глубокого проектирования схем. Каждая категория модулей имеет свои нюансы и особенности, а потому важно подбирать компоненты, исходя из конкретных задач, напряжений, токов и сценариев использования. При выборе следует учитывать:

• Совместимость по напряжению и току
• Наличие схем защиты
• Тип нагрузки (постоянная, импульсная)
• Условия эксплуатации (уличные, автомобильные, стационарные)

Итоговая таблица

Модуль	Назначение
LM2596 CV	Понижающий стабилизатор напряжения
LM2596 CV/CC	Понижающий модуль с регулировкой тока
XL4016	Мощный DC-DC понижающий преобразователь
TL494	Повышающий модуль на ШИМ-контроллере
Модуль 400V	Высоковольтный повышающий преобразователь
Контроллер сварки сетевой	Таймер/контроллер для сварки никелевых лент
Контроллер сварки АКБ	Автономная точечная сварка
Готовая сварка (модули)	Компактные готовые устройства для сварки
Счётчик ёмкости	Измерение фактической ёмкости аккумуляторов
BMS-платы	Управление и защита литиевых аккумуляторов
Активный балансир	Автоматическая балансировка ячеек батареи
Усилители класса D	Энергоэффективные звуковые усилители
Платы Power Bank	Сборка переносных зарядных устройств
Bluetooth-модули (HC-05, CSR)	Беспроводная передача данных и аудио
