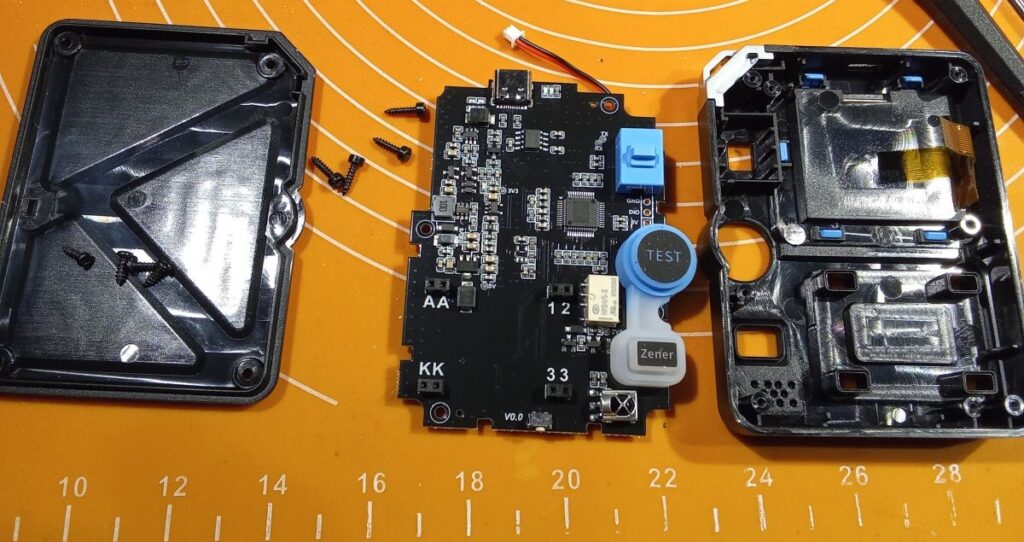

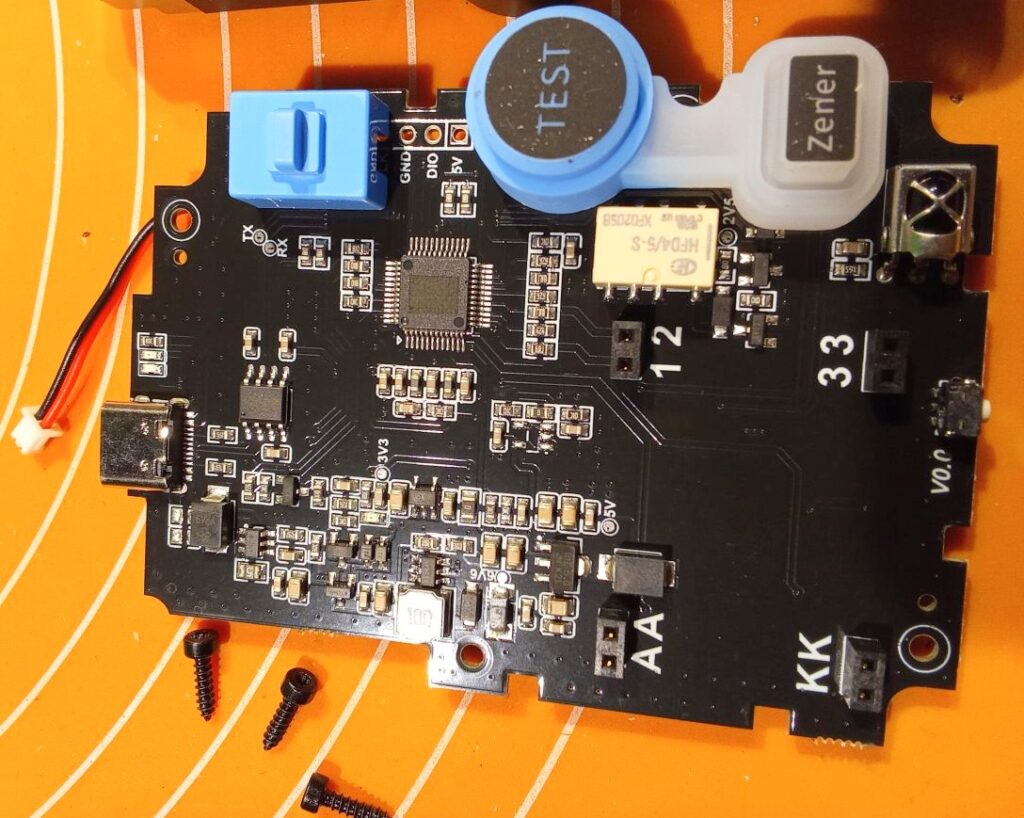

Транзистор-тестер FNIRSI LCR-P1: разборка и схема

Тестер FNIRSI LCR-P1 это портативное устройство для определения и проверки параметров пассивных и активных  радиокомпонентов. Модель ориентирована на радиолюбителей и специалистов, выполняющих первичную диагностику элементов, не требующую высокой метрологической точности. По функционалу LCR-P1 близок к более ранним решениям семейства TC-1, но имеет ряд конструктивных отличий.

Транзистор-тестер FNIRSI LCR-P1: разборка и схема

Конструкция и эргономика

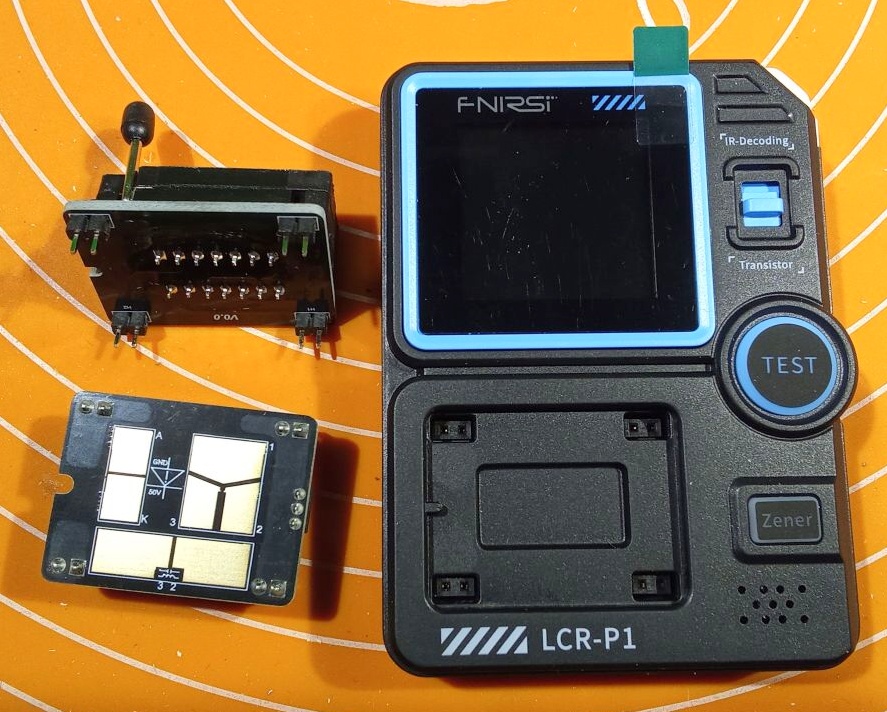

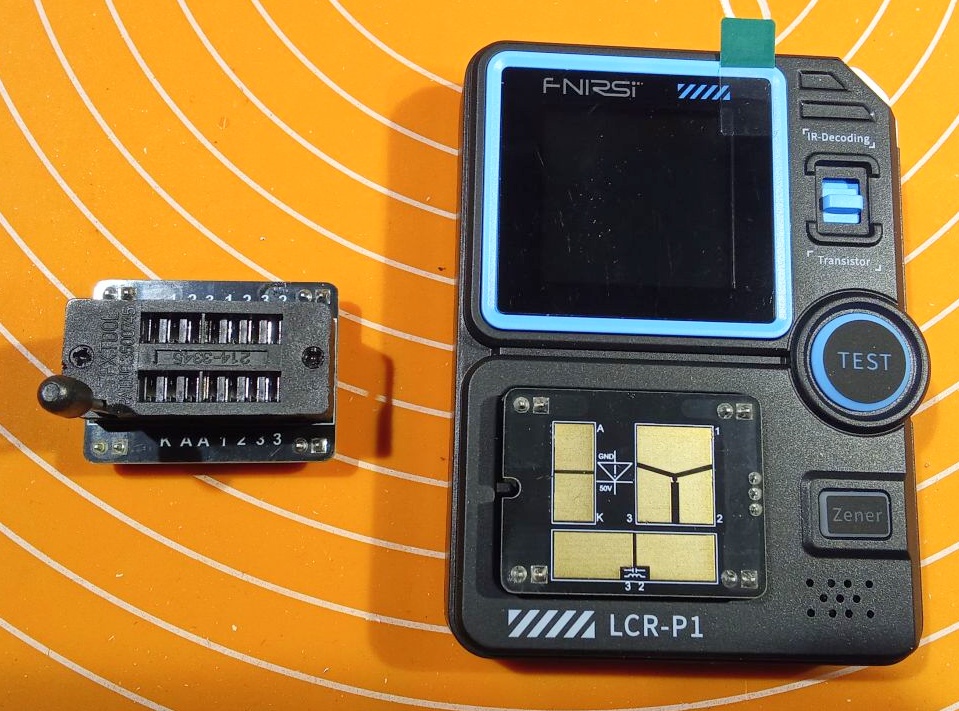

Корпус FNIRSI LCR-P1 выполнен в компактном форм-факторе с плоским профилем, что упрощает хранение и использование в условиях ограниченного пространства рабочего стола. На лицевой панели расположен ЖК‑дисплей с чёткой графикой, а конструкция корпуса предусматривает возможность подвеса на шнурок или петлю для переноски. Особенностью комплекта является наличие специализированной подставки (SMD‑адаптера) для удобного тестирования поверхностно-монтируемых компонентов. Это отличает устройство от TC-1, где подобная принадлежность отсутствует.

Интерфейс и управление

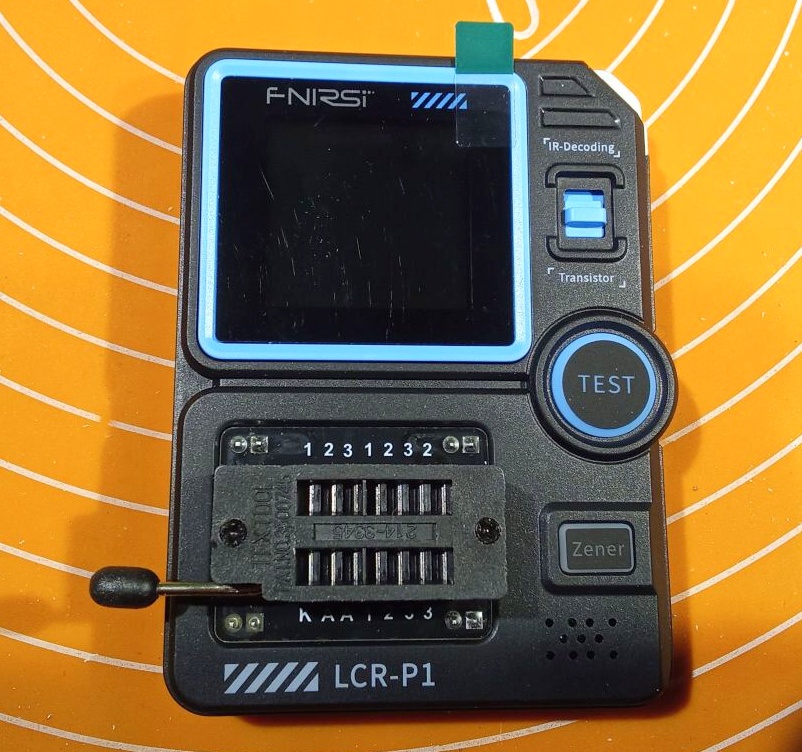

Управление прибором реализовано посредством одной многофункциональной кнопки TEST и отдельного переключателя режимов. В верхнем положении переключателя активируется функция приёма ИК-сигналов от пультов дистанционного управления; в нижнем положении тестер функционирует как анализатор электронных компонентов. Дополнительно предусмотрена отдельная кнопка для активации диапазона измерения стабилитронов (режим ZENER). Включение питания осуществляется нажатием кнопки TEST, повторное нажатие инициирует процесс измерения. В случае бездействия в течение приблизительно одной минуты устройство автоматически отключается для экономии заряда встроенного аккумулятора.

Транзистор-тестер FNIRSI LCR-P1: разборка и схема

Питание транзистор-тестера

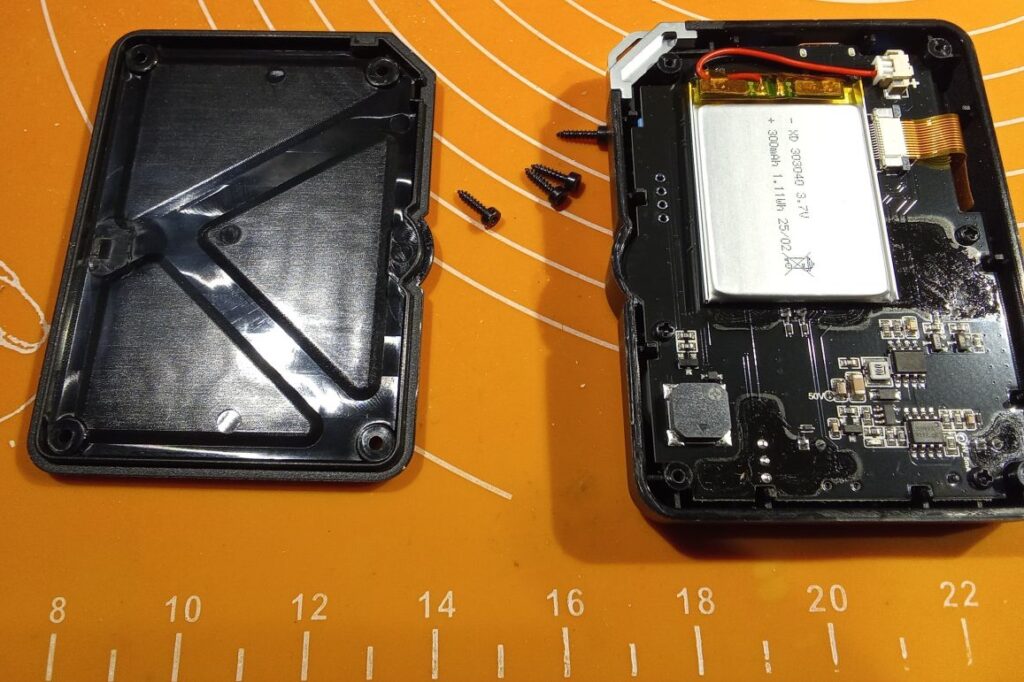

FNIRSI LCR-P1 оснащён встроенным литий-ионным аккумулятором ёмкостью 300 мА·ч, что заметно меньше, чем у некоторых предшественников, например TC-1. Тем не менее данный объём обеспечивает достаточное время автономной работы для эпизодического использования в условиях радиолюбительской практики. На нижней панели корпуса размещена маркировка с информацией об аккумуляторе и ключевых характеристиках.

Транзистор-тестер FNIRSI LCR-P1: разборка и схема

Функциональные возможности

Прибор поддерживает тестирование основных электронных компонентов:

  • резисторы с отображением номинала и приблизительной точности;
  • конденсаторы с измерением ёмкости в пределах допустимого диапазона;
  • биполярные и полевые транзисторы с определением типа структуры и выводов;
  • светодиоды и диоды, включая стабилитроны (с использованием отдельного режима);
  • индуктивности и дроссели;
  • базовую проверку ИК-пультов дистанционного управления.
Параметр Значение Пояснение
Измерения сопротивлений 0,1 Ом – 50 МОм Автоматическое определение номинала и типа элемента
Измерения ёмкости 1 пФ – 100 мФ Определяет полярность и приблизительное значение
Измерения индуктивностей 0,01 мГн – 20 Гн Используется для проверки катушек и дросселей
Проверка диодов и светодиодов Поддерживается Определение типа и падения напряжения на p-n переходе
Режим проверки стабилитронов Есть (кнопка ZENER) Измерение напряжения стабилизации
Функция проверки ИК-пультов Поддерживается Определяет код и частоту ИК-сигнала
Время измерения ~6 секунд Независимо от типа измеряемого компонента
Погрешность измерений До ±10 % Приблизительная оценка для непрофессиональных задач
Дисплей ЖК-дисплей с графическим интерфейсом Чёткое отображение выводов и параметров элементов
Управление Кнопка TEST + переключатель режимов Интуитивное управление и автоматическое отключение
Подключение компонентов Универсальный разъём + SMD-адаптер Удобство тестирования как выводных, так и SMD-компонентов
Питание Литий-ионный аккумулятор 300 мА·ч Зарядка через micro-USB
Время автономной работы До нескольких часов при активных измерениях Зависит от частоты использования
Габариты корпуса Компактный, плоский форм-фактор Удобен для переноски и работы на столе

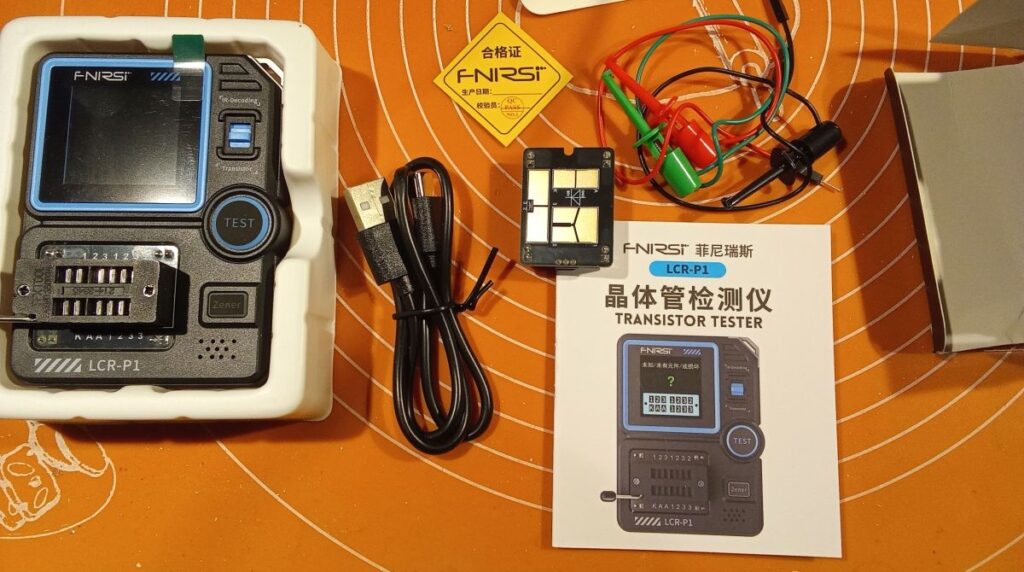

Дополнительные особенности Возможность подвеса, компактный комплект Включает кабели, SMD-подставку и инструкцию

Следует отметить, что LCR-P1 не является метрологическим измерительным прибором. Его показания предназначены для предварительной оценки состояния элементов, идентификации типа и выявления неисправностей. Средняя погрешность результатов составляет порядка 10 %, что приемлемо для непрофессиональных и сервисных задач.

Транзистор-тестер FNIRSI LCR-P1: разборка и схема

Сравнение с аналогами

В отличие от TC-1, LCR-P1 имеет улучшенный внешний вид, более компактный корпус и наличие SMD-подставки. При этом время тестирования компонентов несколько увеличено и составляет около 6 секунд, тогда как TC-1 выполняет аналогичные измерения за 2 секунды.

Транзистор-тестер FNIRSI LCR-P1: разборка и схема

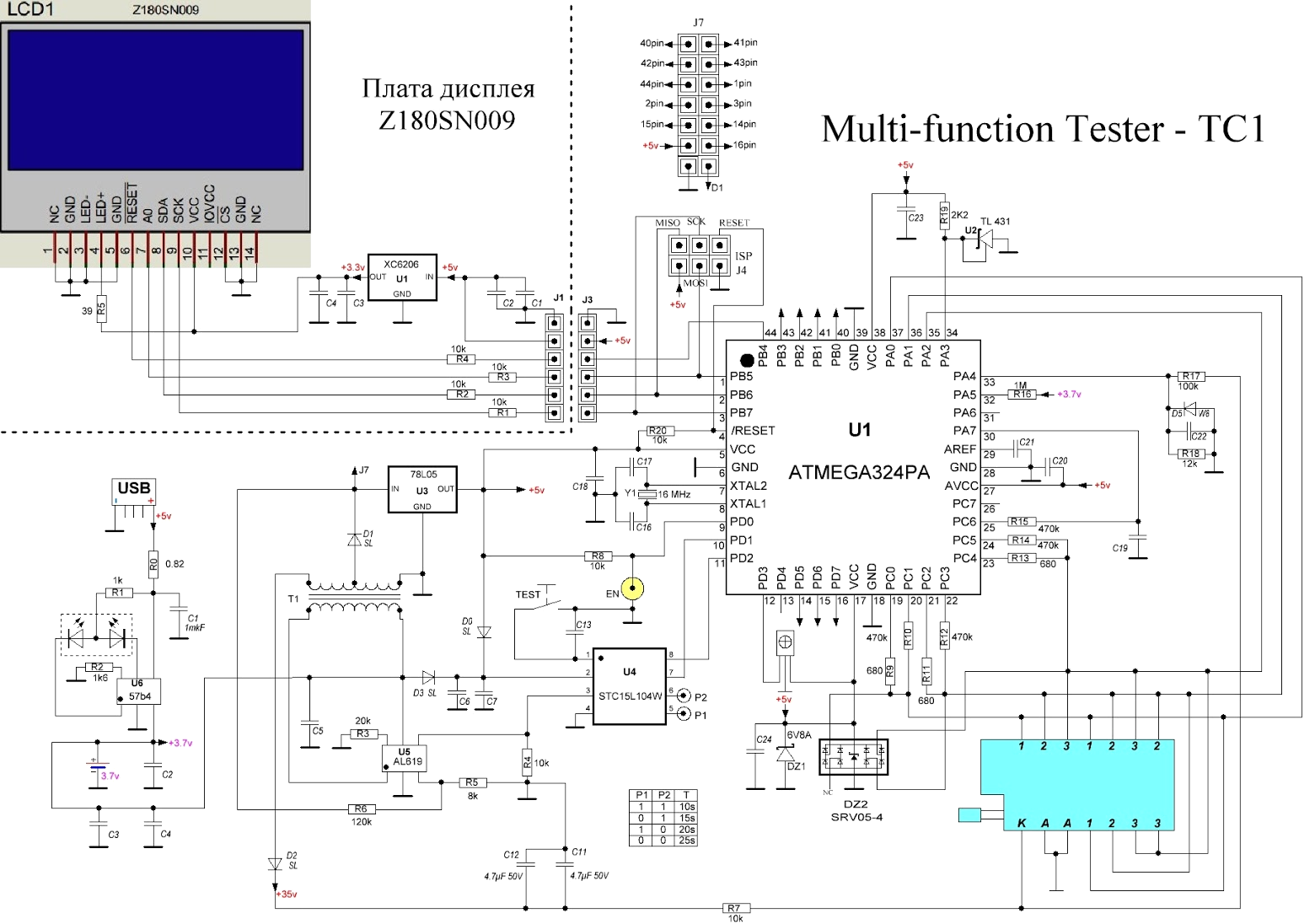

Существенных отличий в алгоритмах измерений и поддерживаемых функциях между приборами не наблюдается; различия касаются в основном интерфейса и эргономики. Схемотехника тоже во многом схожа.

Транзистор-тестер FNIRSI LCR-P1: разборка и схема

Практическое применение

Подведем итог: LCR-P1 востребован для быстрой диагностики элементов при ремонте и разработке электронных устройств, когда требуется оперативная проверка номиналов и базовых характеристик без обращения к стационарным измерительным приборам. Наличие SMD-адаптера позволяет работать с современными компонентами поверхностного монтажа без необходимости использования пинцетов или дополнительных держателей.
