Делимся с читателями радиожурнала 2Схемы ещё одной интересной схемой с польского радиофорума. Это усилитель ЗЧ класса А, полное двойное моно. Его конструкция состоит из отдельных плат модулей, так что можно легко апгрейдить и видоизменять. Все собрано в готовый корпус (имеется в продаже).
Принципиальные схемы УНЧ

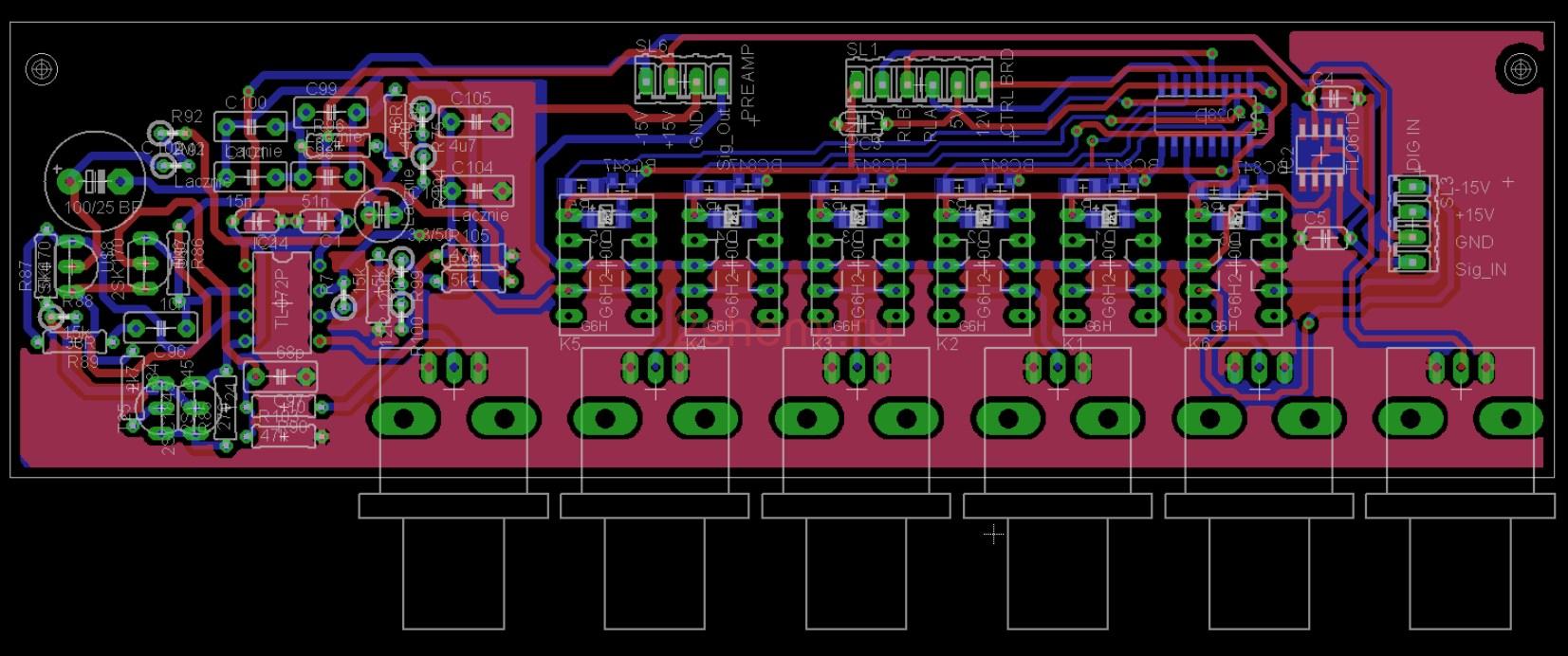

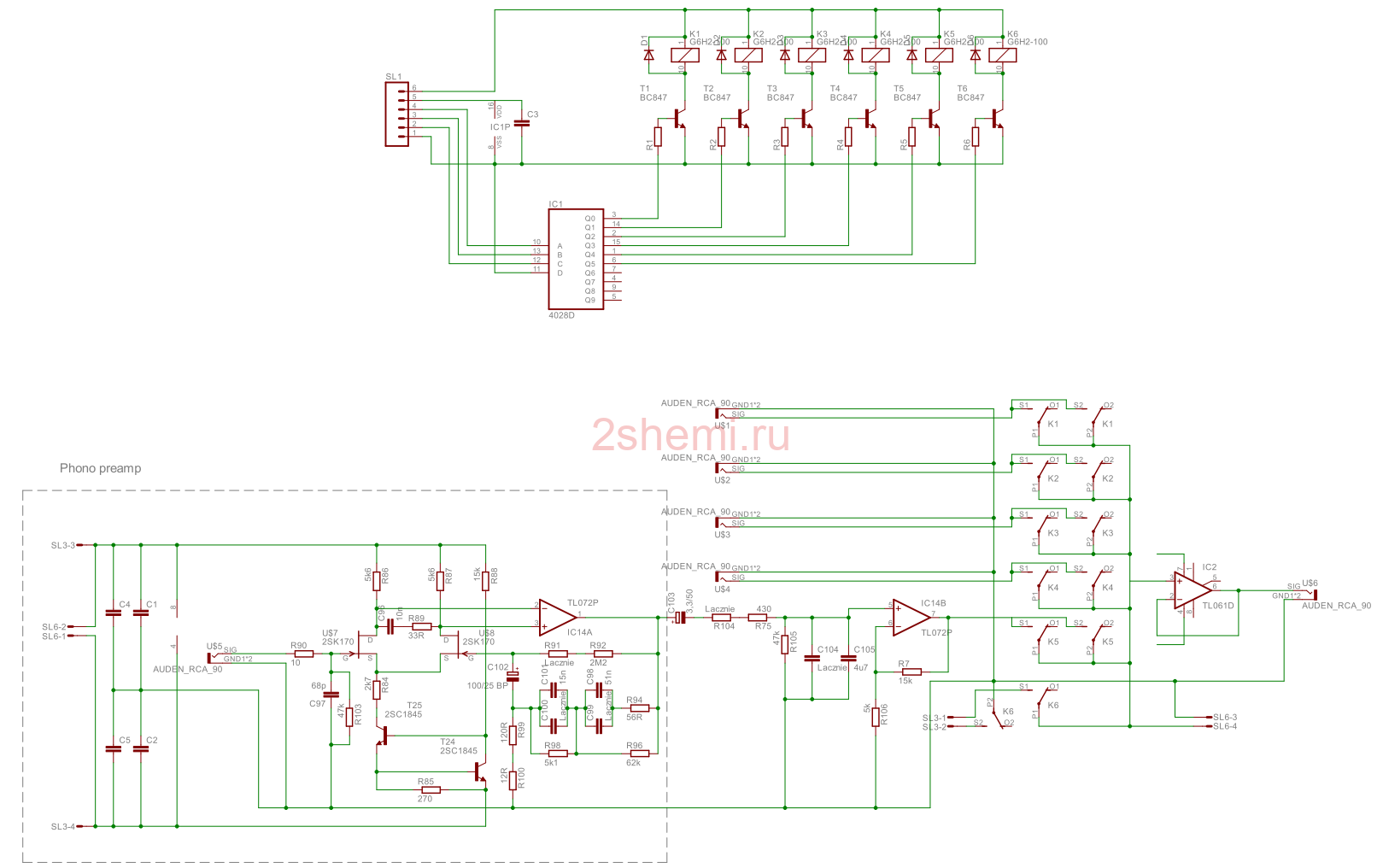

Плата селектора входов интегрирована с фонокорректором. В фонокорректоре использовалась схема, известная по более дорогим разработкам Pioneer и Denon с полевыми транзисторами на входе. Звучание её явно лучше, чем у многих самодельных схем, которые делались раньше. На плате также имеется буфер вывода сигнала для управления эквалайзером. Схема и плата селектора (для одного канала):
Предусилитель представляет собой такую схему. Также чертеж печатной платы:

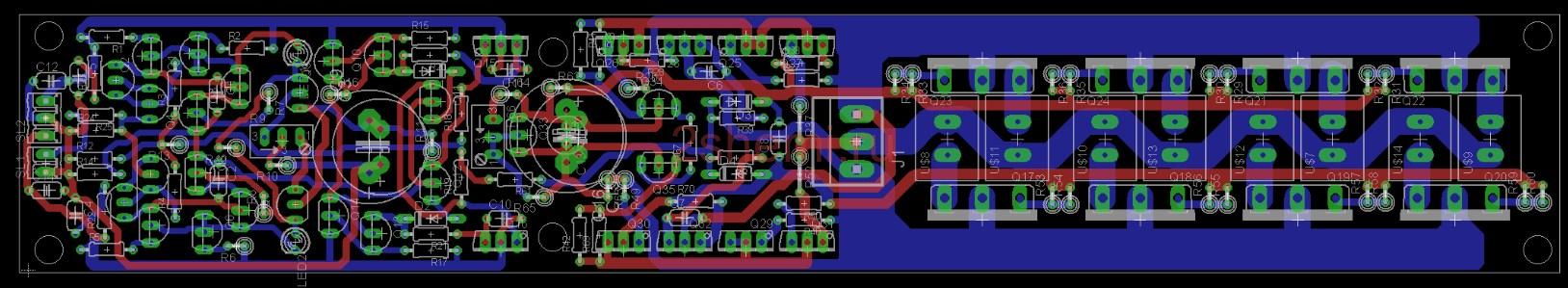

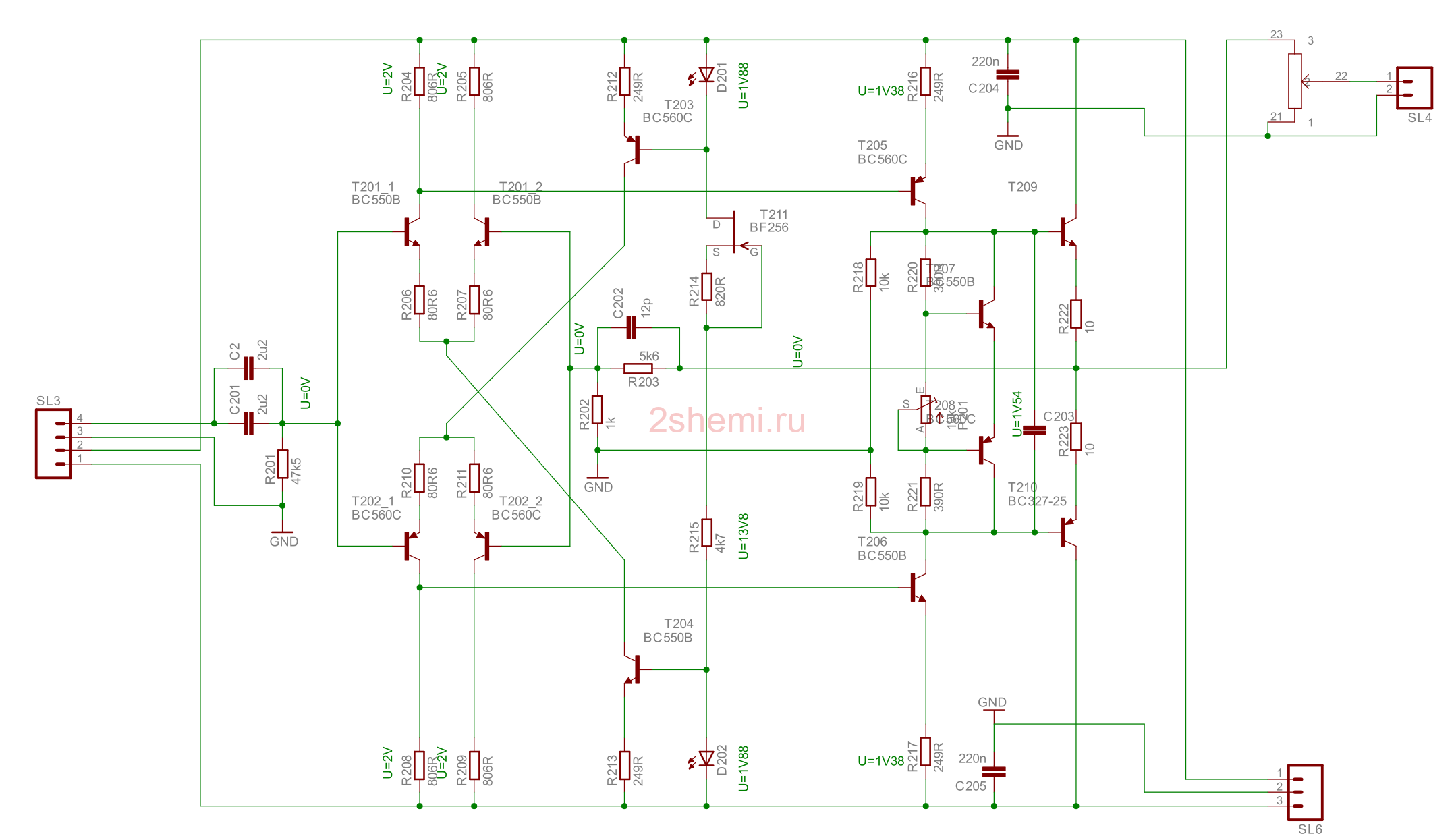

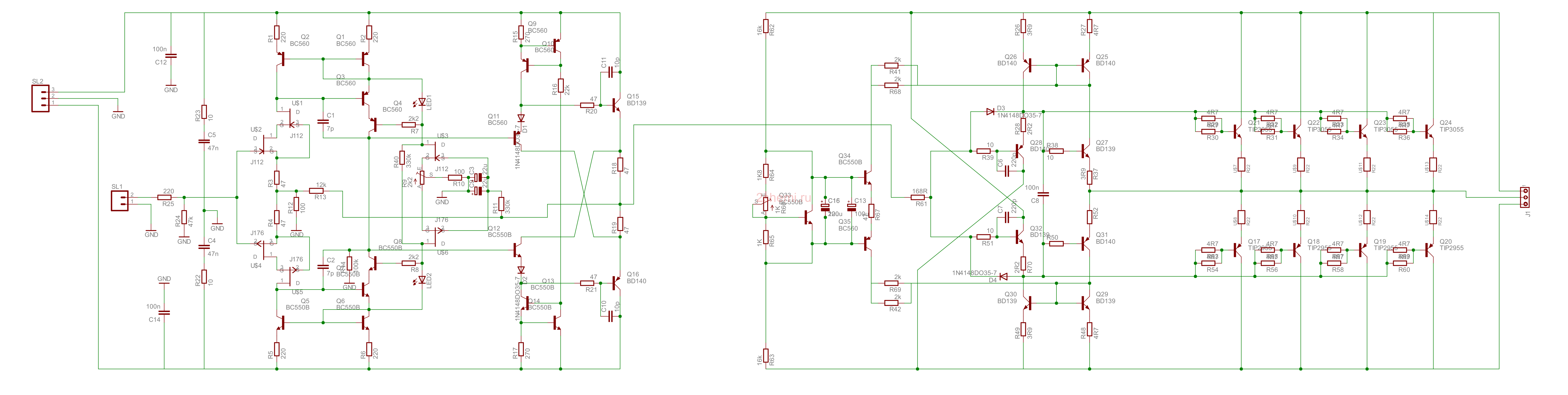

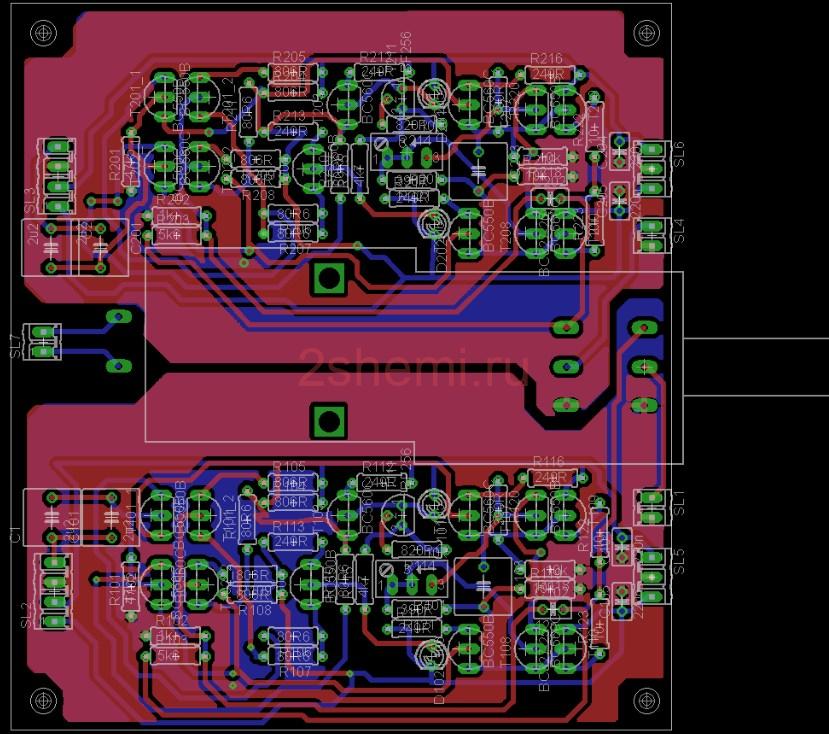

Усилители мощности основаны на схеме Pioneer A-09, но переработан для использования доступных в настоящее время дешевых транзисторов. Плата предназначена для привинчивания транзисторов к радиатору. Вот схема и плата для одного канала:
Усилитель дополнительно имеет Bluetooth-приемник и ЦАП, также работающий в режиме Dual Mono. Плата ЦАП сконструирована так, что ее можно прикрутить к Bluetooth-приемнику PA214.
Сигнал в формате SPDIF подается по Bluetooth на плату ЦАП. Там через мультиплексор 4052 выбирается один из трех источников SPDIF (Coaxial/Optical/Bt), который затем через оптопары подается на независимые для каждого канала декодеры SPDIF, а оттуда на преобразователи.

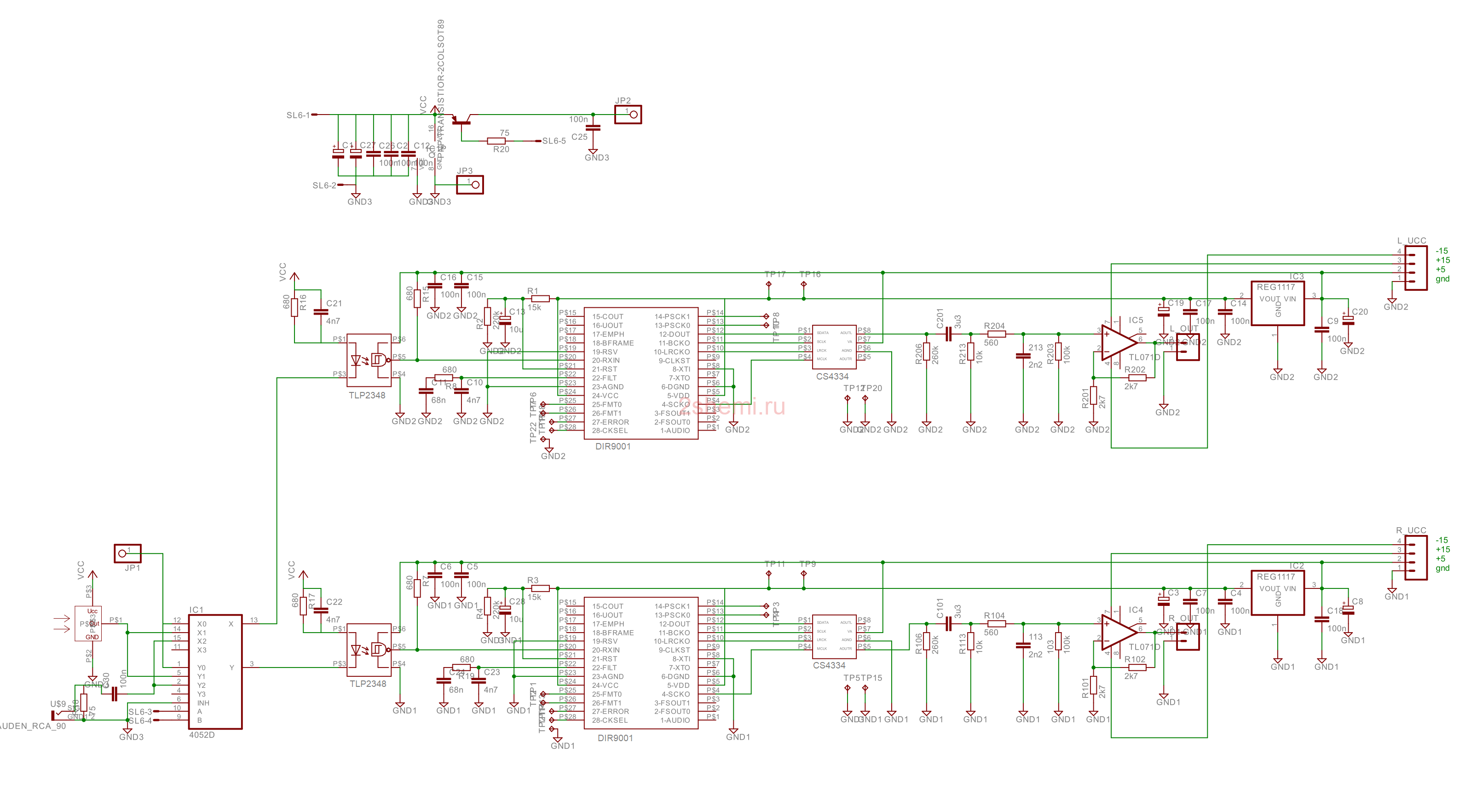

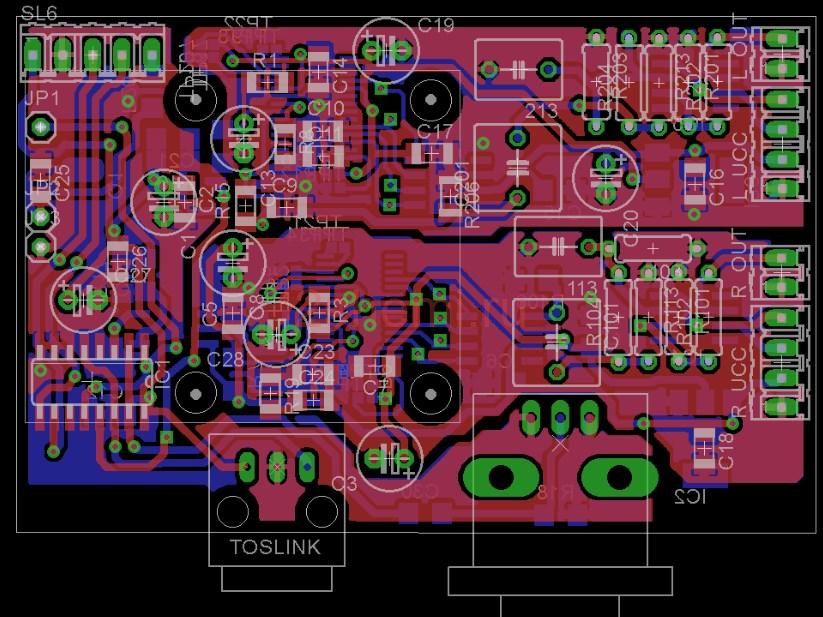

Первичная сторона ЦАП (Bluetooth-приемник, селектор, приемник) питается от блока питания цифровой части, вторичная сторона (SPDIF-декодеры, преобразователи) — от выхода источника питания аудиосигнала, включенного реле. В основе ЦАП лежат преобразователи Cirrus Logic CS4334, потому что они одни из немногих, которые еще можно приобрести на рынке, а также просты в использовании. Ниже схема и печатная плата:

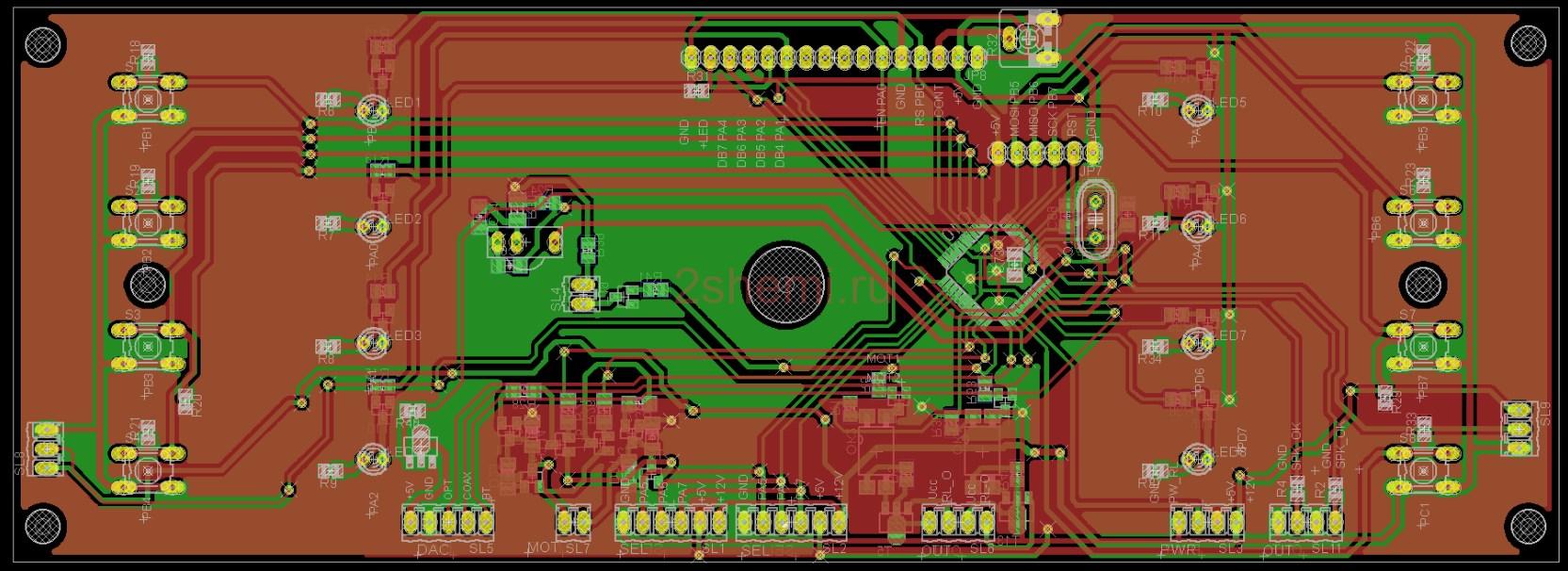

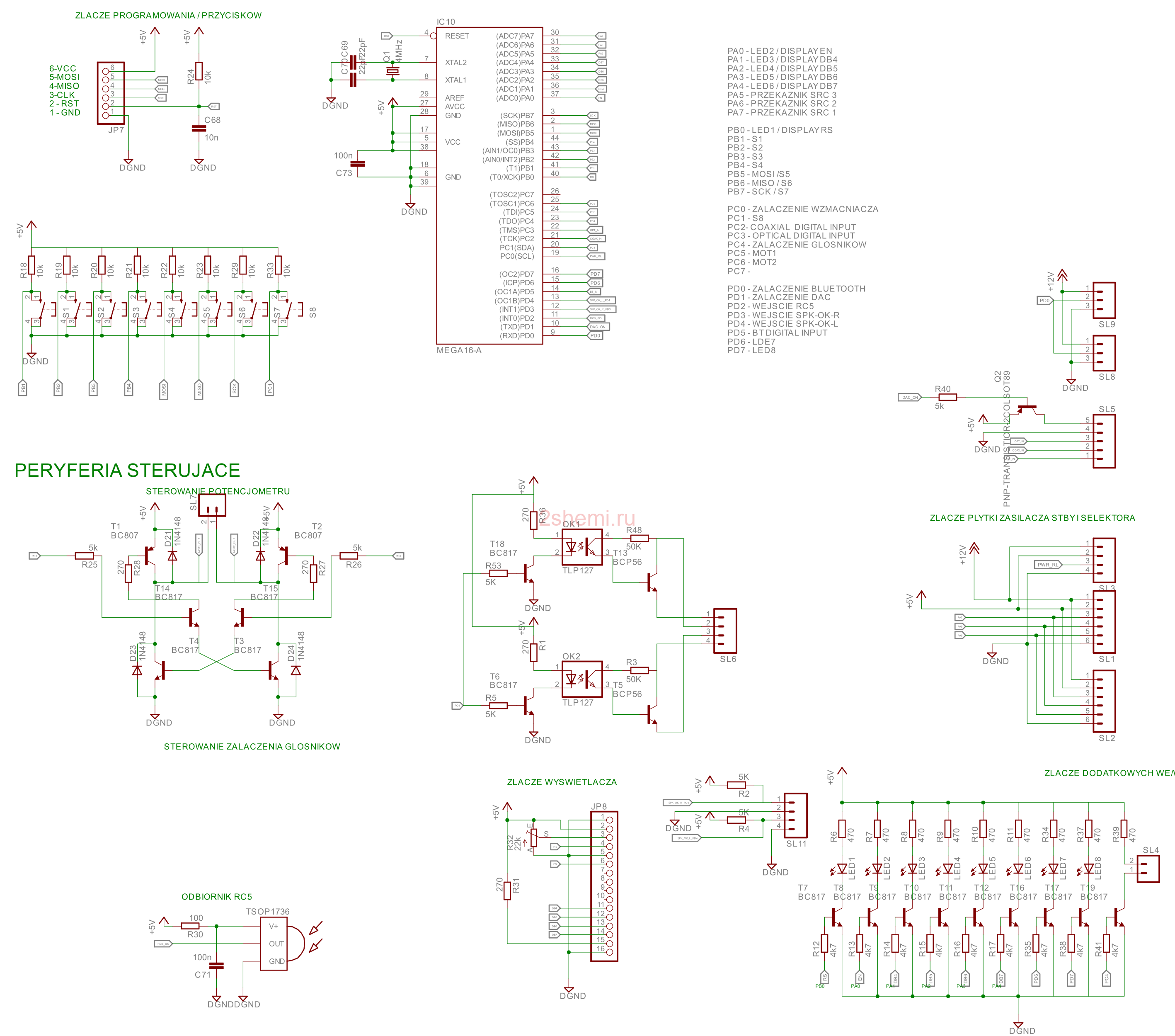

Секция управления усилителя спроектирована параллельно передней панели для управления подсветкой, кнопками, имеет отверстие для оси потенциометра и т.д. В основе лежит микроконтроллер Atmega16. Пульт управления:

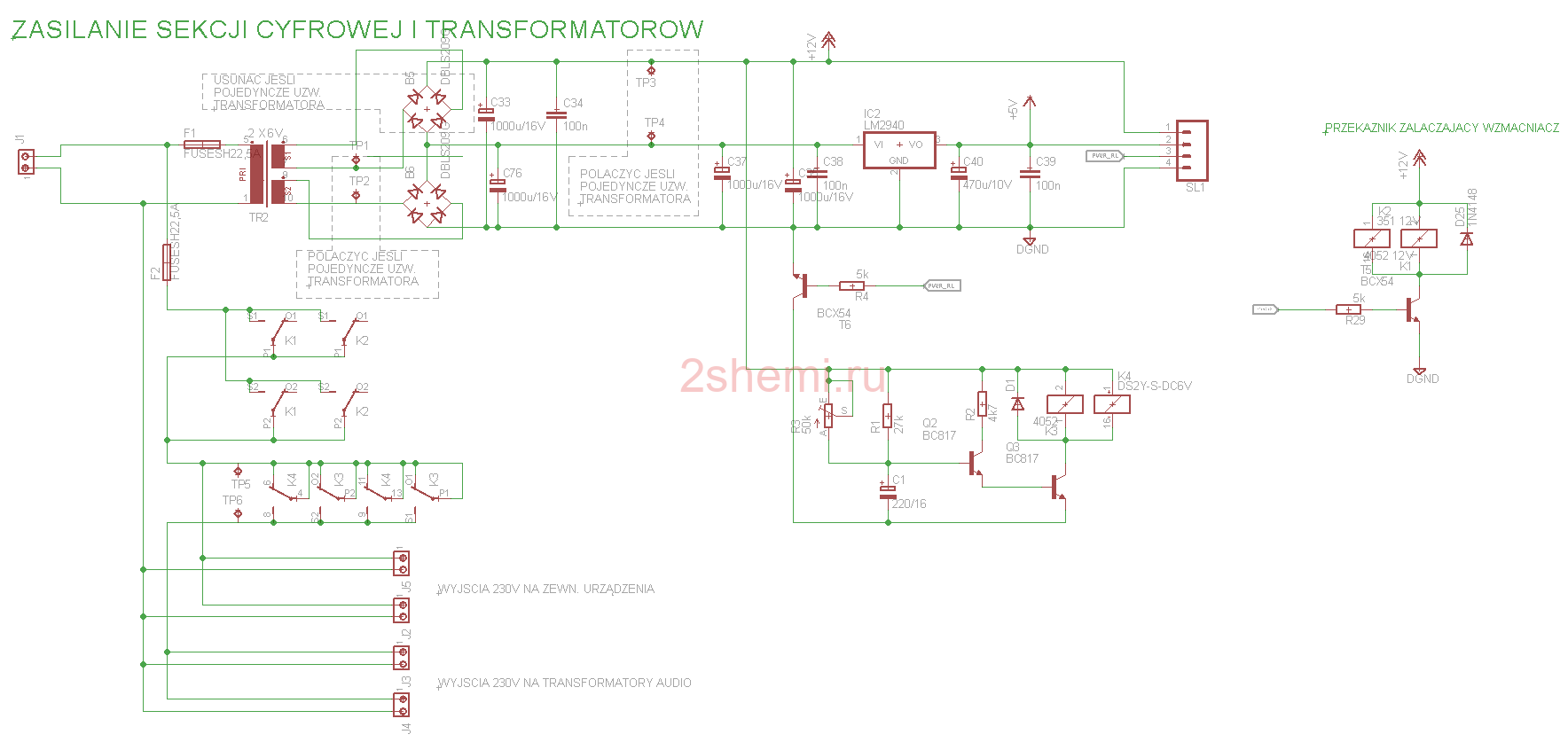

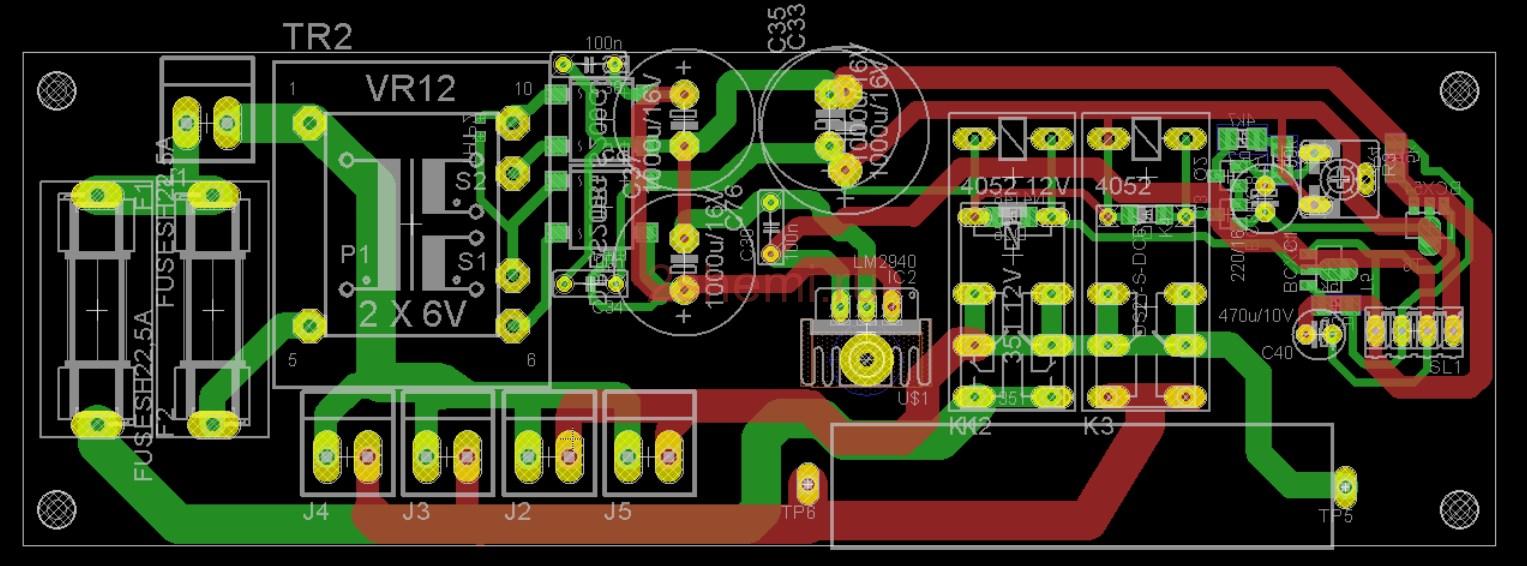

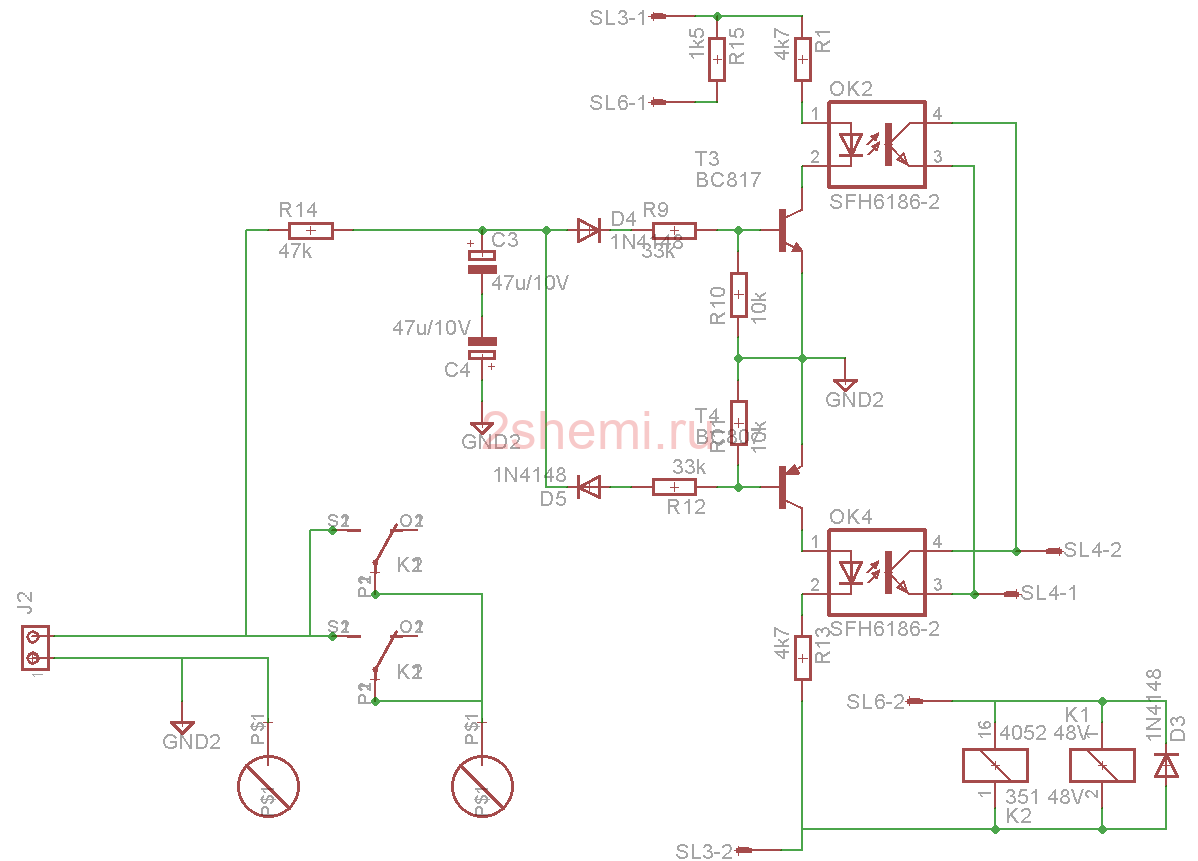

Секция управления питается от резервного источника питания, подключенного к схеме коммутации силового трансформатора и устройству плавного пуска. Она представлена далее:

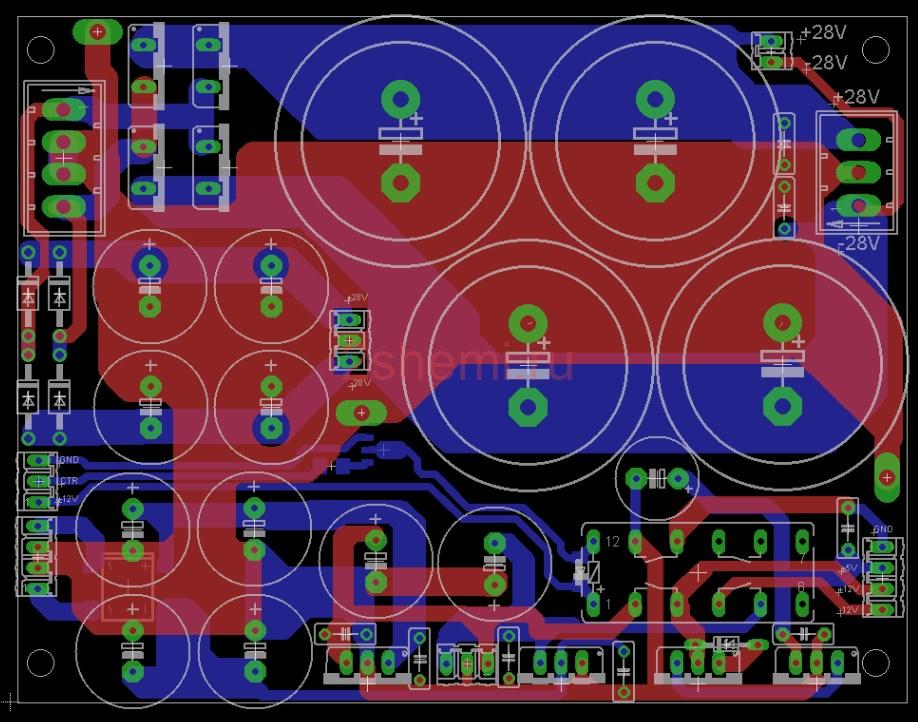

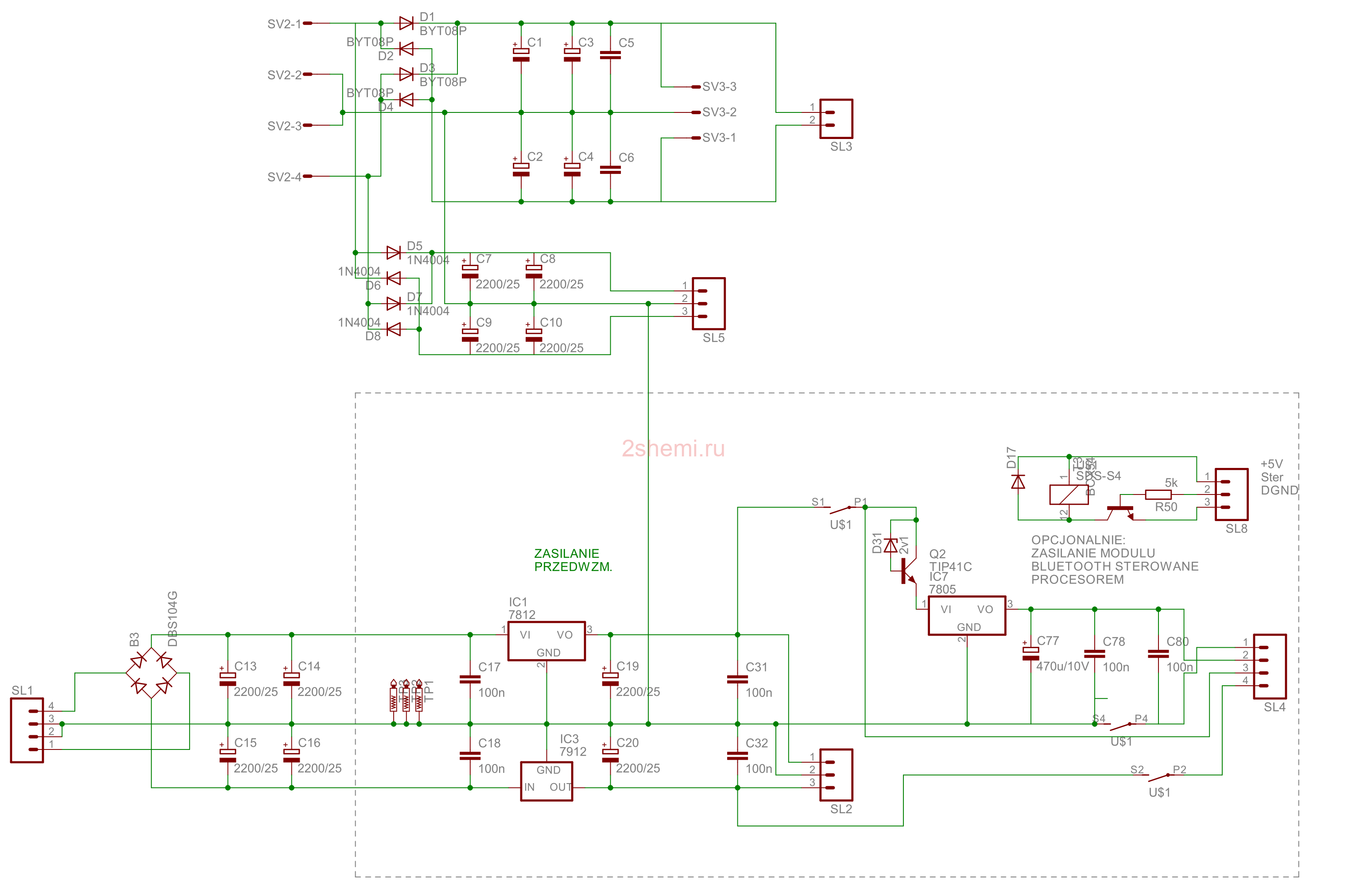

Аудиочасть питается от схемы питания с независимыми цепями силовых транзисторов, усилителя напряжения силового каскада и предусилителя. Кроме того, через реле осуществляется питание ЦАП и Блютус. Реле включается только при выборе цифровых источников, поэтому при воспроизведении звука с других источников на ЦАП и Блютус напряжение не подается. Источник питания аудиосигнала показан ниже и является одним из двух каналов:

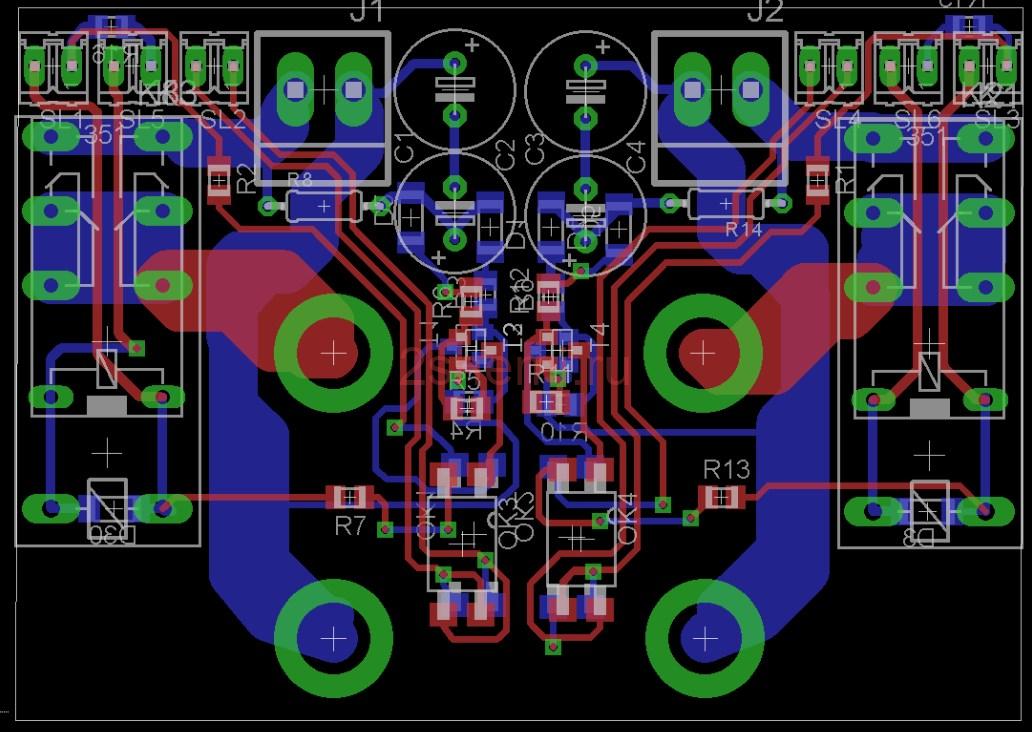

И, наконец, плата защиты динамиков. Эта защита управляется микроконтроллером и прикручивается непосредственно к клеммам громкоговорителя.

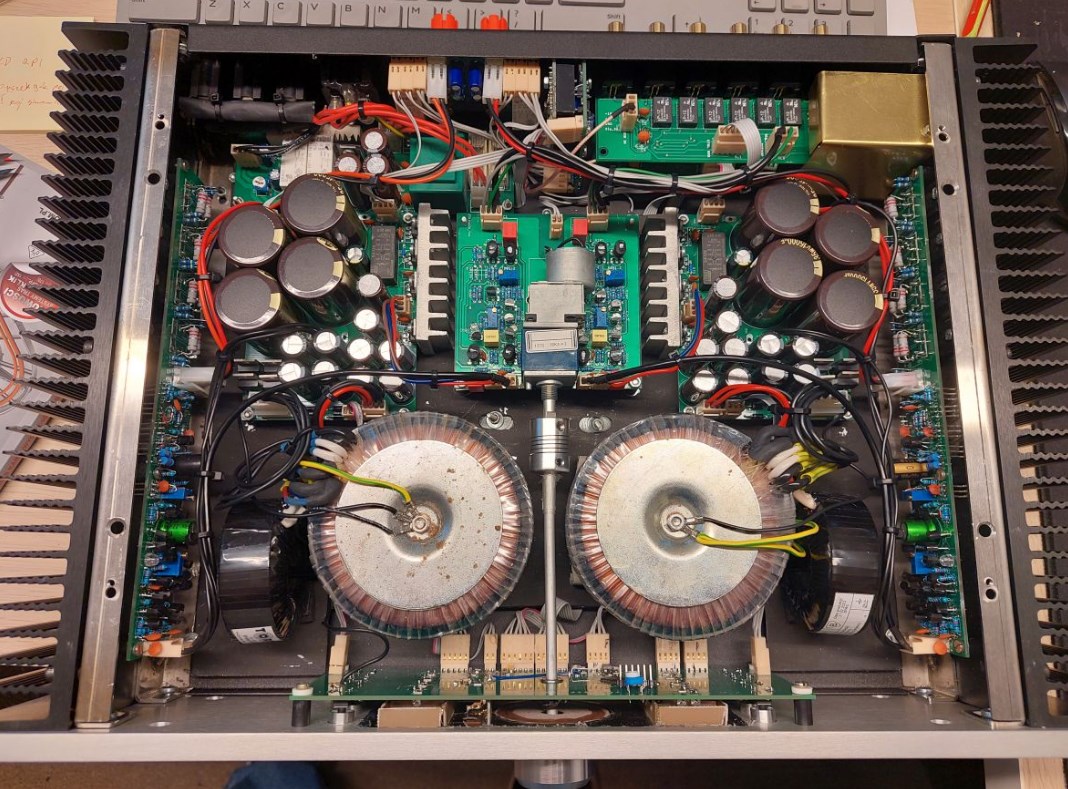

В целом запуск не вызвал особых проблем. Аналоговая часть заработала сразу, требовалась только регулировка смещения, токов транзисторов и можно было слушать. Механическая часть оказалась большой проблемой из-за использования слишком маленького корпуса. На бумаге все красиво складывалось, а на деле оказалось не так весело. Корпус также потребовал некоторых модификаций, особенно крепления радиаторов к раме.
В плане электроники были самые большие трудности с запуском ЦАП. Но всё закончилось тоже успешно.

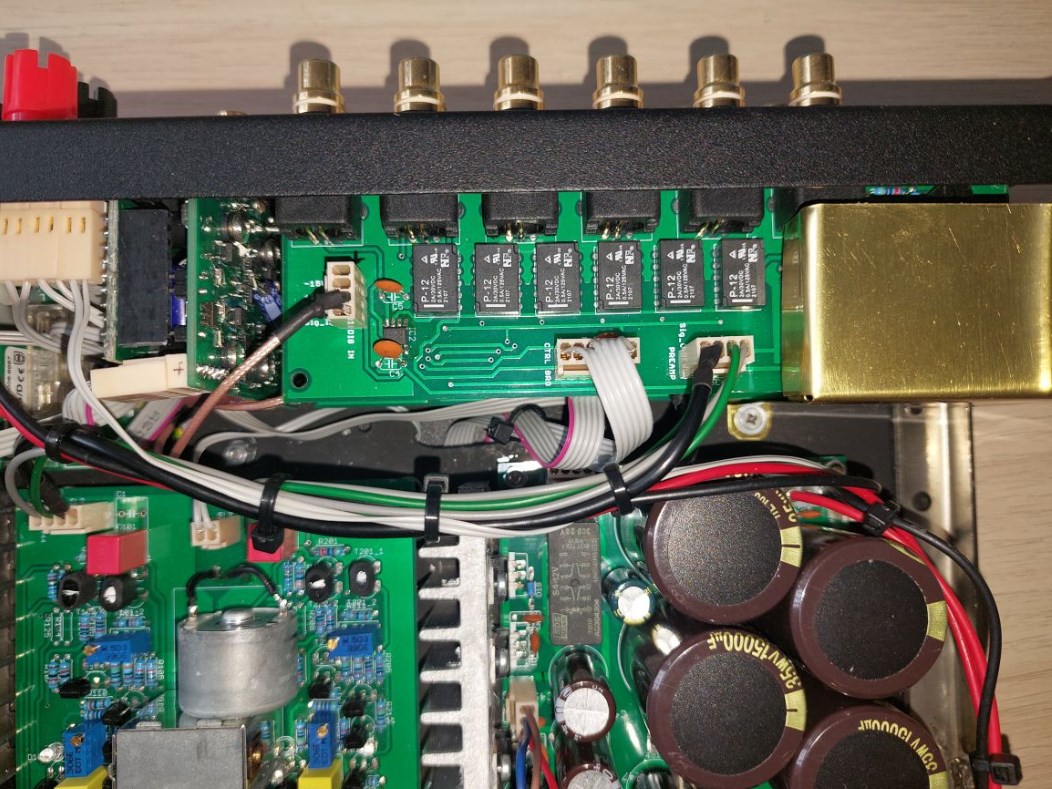

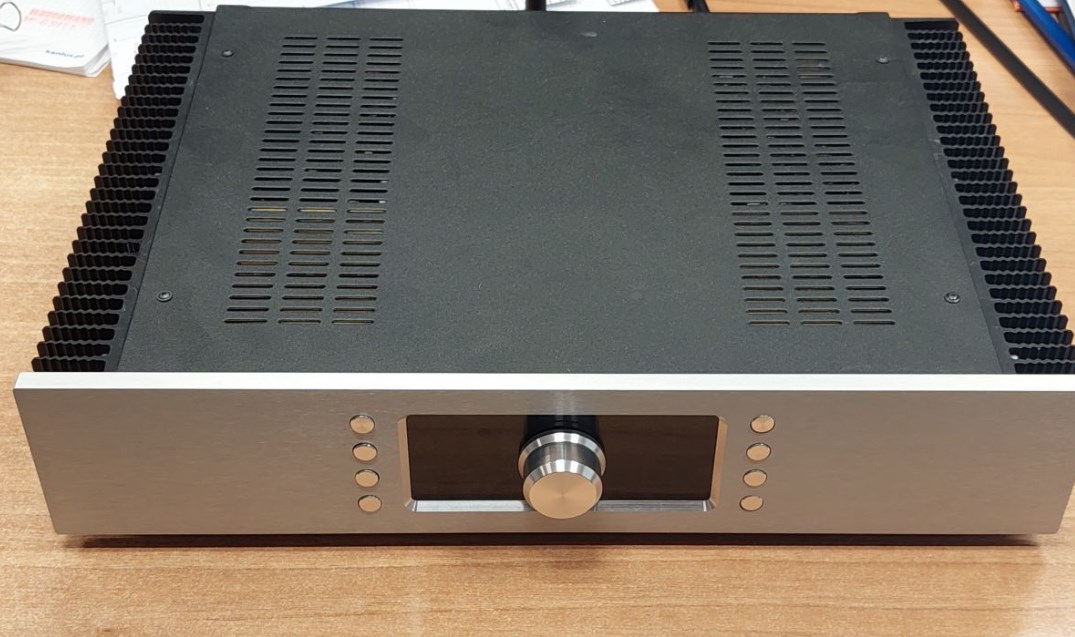

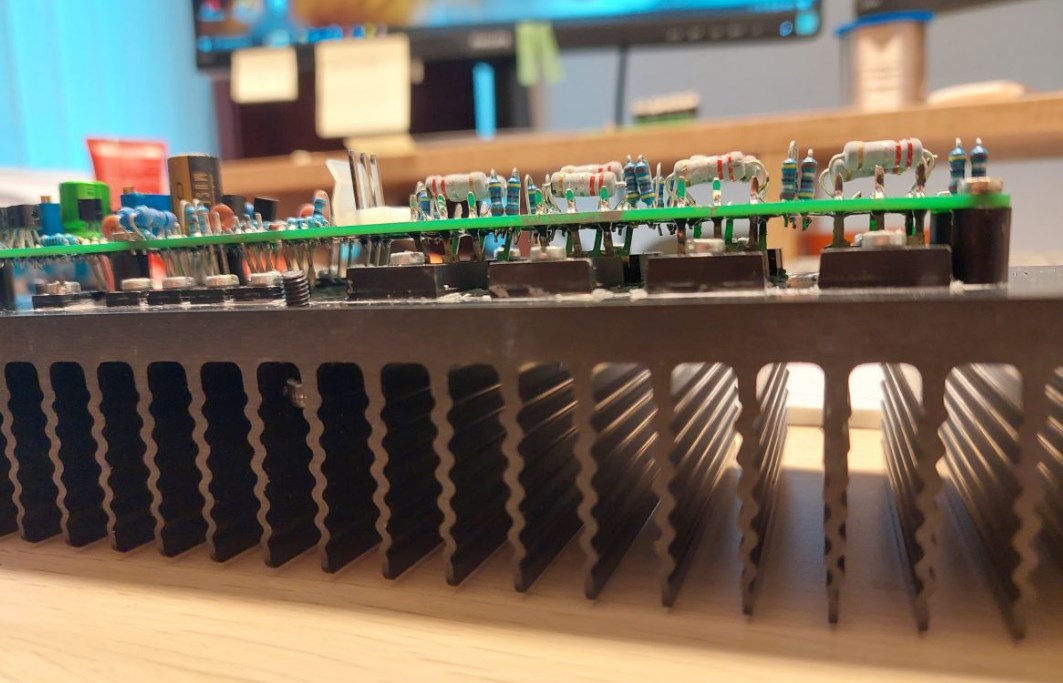

Выше ещё несколько фотографий конструкции самодельного усилителя класса А. Работает замечательно и ничего не перегревается.
