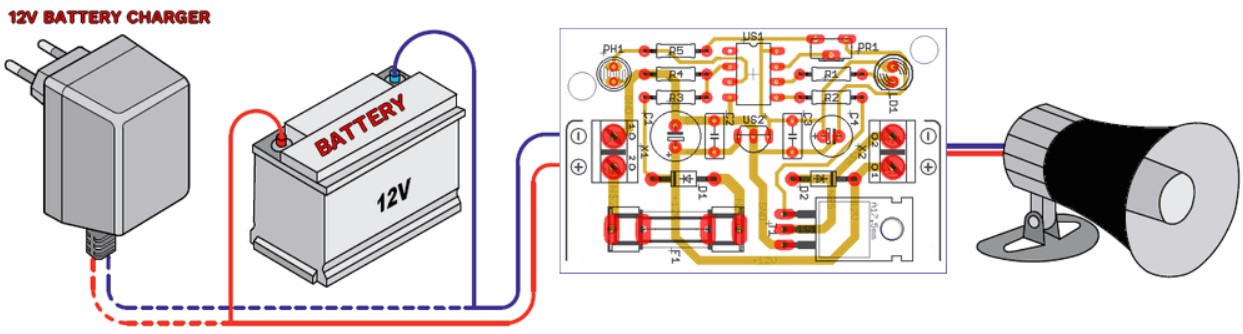

Электронный отпугиватель — автономный прибор для защиты сада, теплицы, хозяйственных и складских помещений. Устройство генерирует случайные однотональные серии звуковых импульсов уровнем >100 dB, что делает его эффективным против птиц и мелких грызунов. Питание — 12 В от адаптера 1 A или от 12 В аккумулятора. Печатная плата занимает совсем небольшое место, корпус может быть легким и герметичным с вентиляционными отверстиями.
Возможности схемы
- Случайная генерация серий звуков для предотвращения привыкания;
- Плавная регулировка параметров работы потенциометром;
- Работа только при дневном освещении благодаря LDR;
- Защита от обратной полярности;
- Индикация состояния и низкого заряда.
Принцип работы и внутренняя логика
Устройство основано на микроконтроллере ATtiny25. Программа формирует серии звуковых импульсов с псевдослучайной последовательностью длительностей и пауз. Для предотвращения срабатывания ночью в цепь включён фоторезистор, сигнал с которого анализируется MCU и блокирует генерацию при недостаточной освещённости. Значение PR1 задаёт базовый интервал между сериями, а прошивка добавляет случайную вариативность в пределах заданного диапазона.
- PR1 регулирует интервал между сериями: 5–30 мин;
- В серии генерируется N импульсов (3–8), каждый длительностью T (2–5 сек);
- Через 2 секунды после индикации включается звуковой ключ и подаётся питание на излучатель;
- При низком напряжении аккумулятора индикатор сигнализирует тройным миганием.
Микроконтроллер использует внутренний генератор тактов и измеряет напряжение батареи через делитель R3–R4, подключённый к PB3, а уровень освещённости — через делитель с LDR к PB4. Для питания логики применён LDO LM2931, обеспечивающий стабильные 5 V при минимальном токе покоя.

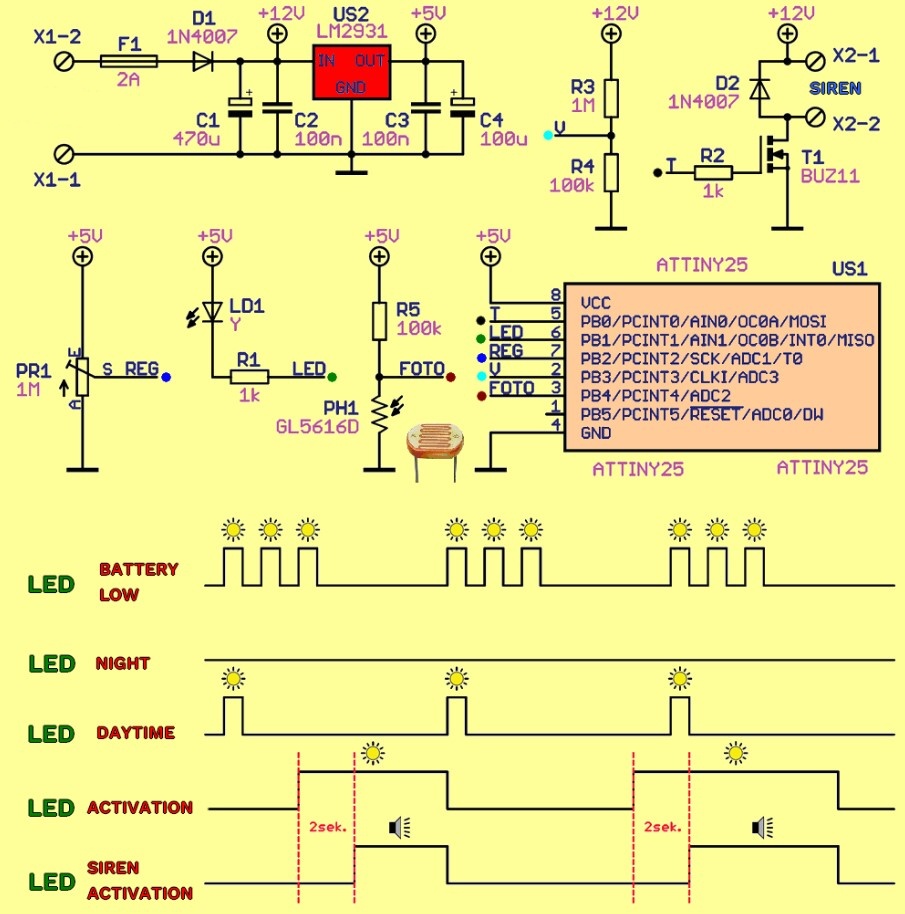

Принципиальная схема
Питание входит через клеммник X1, проходит через диод 1N4007 для защиты от обратной полярности, затем фильтруется электролитами и керамикой. LDO снижает 12 V до 5 V для MCU и логики. Выход MCU управляет транзисторным ключом T1, который коммутирует звуковой излучатель. Для низкоомных динамиков реализована обратная защита (RC, диод) и, при необходимости, радиатор на ключе.
- Входная защита: диод D1 и входные конденсаторы;
- Питание логики: LM2931 + фильтр 100 nF + электролиты;
- Датчики: делитель батареи R3–R4 и LDR GL5616D + R5;
- Управление звуком: ATtiny25 → T1 → излучатель;
- Индикация: LD1 с ограничительным резистором.
Таблица компонентов схемы
| Поз. | Обозначение | Значение | Назначение |
|---|---|---|---|
| 1 | U1 | ATtiny25 | Микроконтроллер, генерация сигналов |
| 2 | U2 | LM2931 | LDO-стабилизатор 5 V низкого потребления |
| 3 | D1 | 1N4007 | Защита от обратной полярности |
| 4 | C1 | 470 µF, 25–35 V | Фильтрация входного питания |
| 5 | C4 | 100 µF, 16–25 V | Электролит для стабилизатора 5 V |
| 6 | C | 100 nF | Высокочастотная развязка на входе U2 |
| 7 | R3, R4 | Подборные резисторы | Делитель для контроля напряжения батареи |
| 8 | R5 | 100 кОм | Делитель с LDR для определения освещённости |
| 9 | LDR | GL5616D или аналог | Фоторезистор для дневного режима |
| 10 | PR1 | 10 кОм многоборотный | Регулировка интервала / частоты срабатывания |
| 11 | T1 | BC337 / 2N2222 или MOSFET | Ключ для управления звуковым излучателем |
| 12 | LD1 | LED | Индикатор состояния и низкого заряда |
| 13 | Пищалка | Динамик / сирена | Излучатель звука (>100 dB) |
| 14 | X1 | Винтовой клеммник | Вход питания 12 V |
| 15 | Rled | 1 кОм | Ограничение тока для LD1 |
Параметры и режимы работы
⚡ Устройство работает при напряжении питания 12 V. Минимальное требуемое питание — источник, обеспечивающий стабильные 12 В при токе до 1 А во время пиковых всплесков сигнала. В нормальном режиме ток потребления составляет десятки миллиампер между срабатываниями и может кратковременно достигать 100+ миллиампер при активации громкоговорителя.
PR1 задаёт частоту срабатывания в диапазоне 5–30 мин. При этом прошивка использует значение PR1 как базовую величину и добавляет псевдослучайную модуляцию интервалов и длительностей, что исключает предсказуемость и ускоряет эффект отпугивания. LDR исключает ночные срабатывания — это уменьшает расход батареи и исключает раздражение людей ночью.
Алгоритм программной части
После подачи питания контроллер выполняет самотест опорного напряжения. Если опорное питание не стабильно, генерация блокируется до восстановления. Далее программа читает состояние LDR; при значении ниже порога переход в «ночной» режим — все звуковые функции отключаются, LD1 выключен. В дневном режиме MCU читает PR1 и рассчитывает интервал до следующей серии. Перед каждой серией формируется массив случайных длительностей и пауз, затем последовательно включаются N импульсов через T1, во время серии LD1 горит, через 2 секунды после индикации включается звуковой ключ. После завершения серии устройство возвращается в экономичный режим до следующего цикла.
🔋 Для измерения напряжения аккумулятора используется делитель R3–R4; при значении ниже программного порога MCU исполняет индикацию низкого заряда (трехкратное мигание LD1 с паузами) и при необходимости может уменьшить длительность серий для экономии энергии.
Что делает прошивка дополнительно
- Считает суммарный «уровень активности» — сколько серий срабатывало за промежуток, чтобы адаптировать поведение;
- Реализует минимальное время между сериями для предотвращения перегрева излучателя;
- Поддерживает простую калибровку порогов LDR и напряжения через изменение делителей.
Рекомендации по звуку
Для достижения порога >100 dB оптимально использовать компрессорные сирены или большие динамические головки с усиленным магнитом. Для пьезоэлементов потребуется драйвер с повышенным напряжением и ограничением длительности импульса, чтобы избежать термического разрушения. Для низкоомных громкоговорителей используйте транзистор типа MOSFET с низким Rds(on) и радиатором, а также диодную защиту и RC-цепь для гашения ЭДС.
- При выборе излучателя учитывайте акустику корпуса: направленность, отражения и возможные резонансы;
- Закрепляйте корпус так, чтобы звук был направлен в защищаемую зону;
- Для стационарного применения в саду используйте влагозащищённый корпус и внешний динамик на вывеске.
Монтаж, испытания и отладка
Монтаж платы должен учитывать заземление и развязку силовой и логической частей. Конденсаторы питания ставьте как можно ближе к выводам LDO и MCU. При отладке проведите последовательные тесты: проверка LDR, проверка измерения батареи, проверка индикации, тестирование режима генерации при разных положениях PR1, испытание на реальной нагрузке излучателя.
- Проверка LDR: убедитесь, что в ночном режиме устройство полностью бесшумно;
- Проверка PR1: замерите реальные интервалы между сериями;
- Нагрузочная проверка: длительные серии для оценки нагрева ключа и излучателя.
🔊 Внимание! Устройство генерирует звук, опасный для слуха при близком контакте и длительном воздействии. Не направляйте излучатель в сторону людей, домашних животных или рабочих зон. При тестировании используйте средства защиты слуха. При установке на открытом воздухе обеспечьте защиту от воды и прямого дождя, применяйте герметичные кабели и уплотнения.
Параметры прошивки
- Интервал между сериями: 5–30 мин;
- Количество сигналов в серии: 3–8;
- Длительность сигнала: 2–5 сек;
- Задержка включения сирены после индикации: 2 сек;
- Порог дневного режима: настраивается подбором R5;
- Порог низкого заряда: настраивается подбором R3–R4.
Скачать программу для МК можно в этом архиве.
