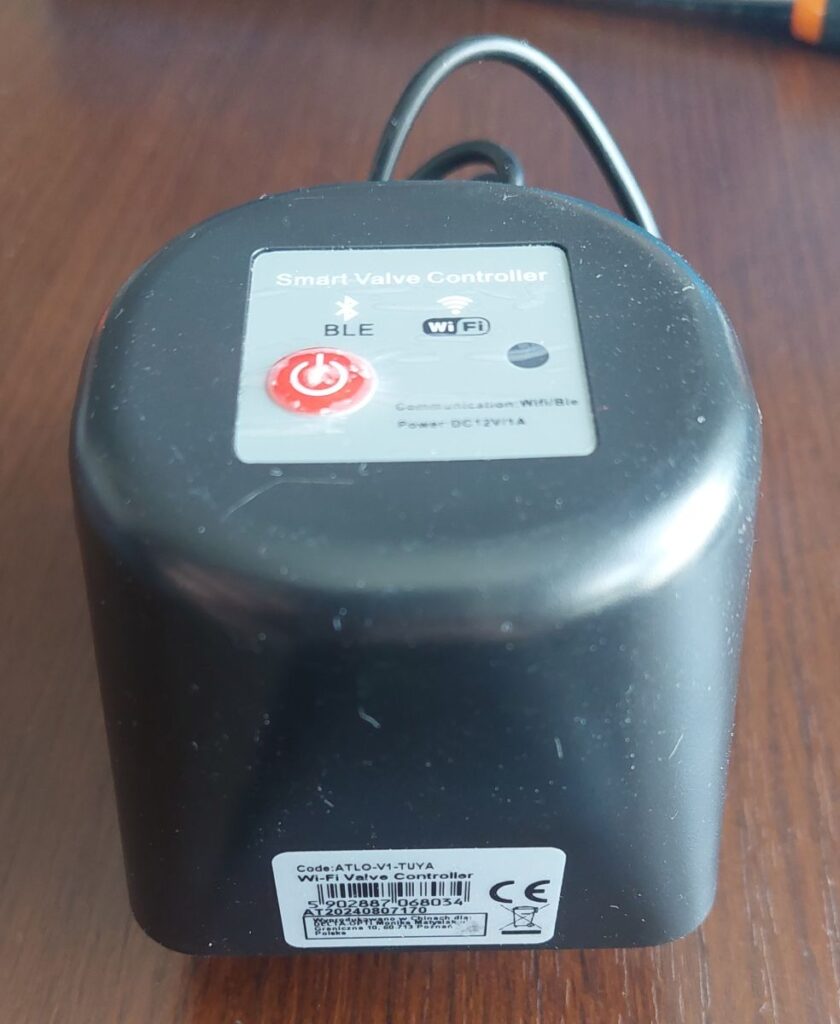

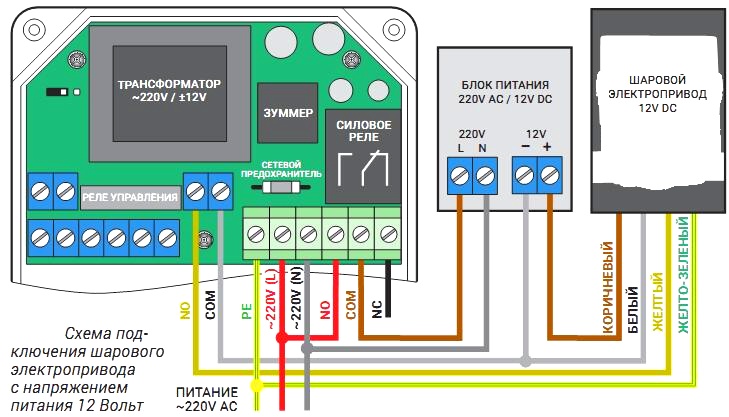

Недавно в нашей мастерской оказался интеллектуальный электропривод, предназначенный для дистанционного управления шаровым краном воды или газа. Устройство подключается к системе умного дома через модуль Tuya CB3S и требует стабильного подключения к Wi-Fi с доступом в интернет.
Типовая неисправность контроллера
На ремонт поступил экземпляр с характерной неисправностью: отсутствовало управление клапаном и наблюдались проблемы с подключением по сети. Эти симптомы указывают на возможный отказ блока управления или модуля привода мотора.

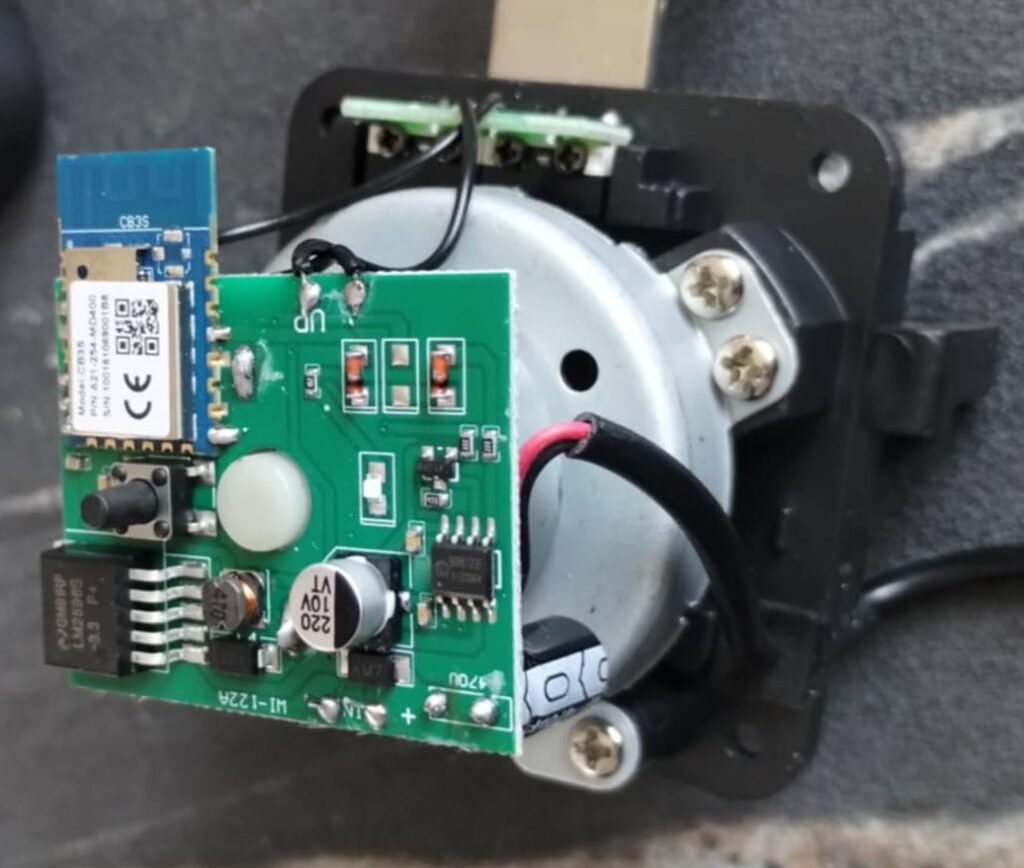

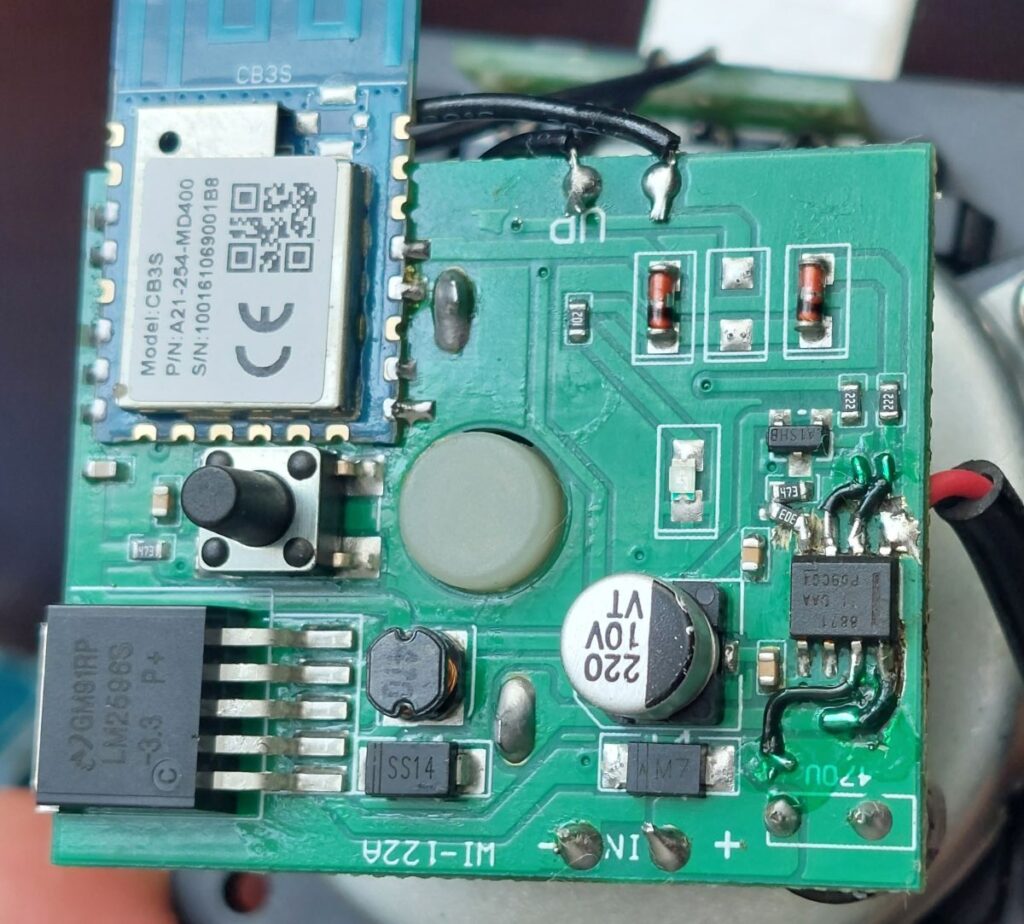

После демонтажа верхней крышки (крепится на четырёх винтах) становится доступна основная плата управления. На ней размещены следующие ключевые элементы:
- LM2596S-3.3 — понижающий преобразователь напряжения, обеспечивающий питание 3,3 В для цифровых компонентов.
- Модуль Tuya CB3S — беспроводной Wi-Fi-модуль, обеспечивающий связь с облачным сервисом Tuya Smart. Данный модуль широко применяется в системах умного дома.

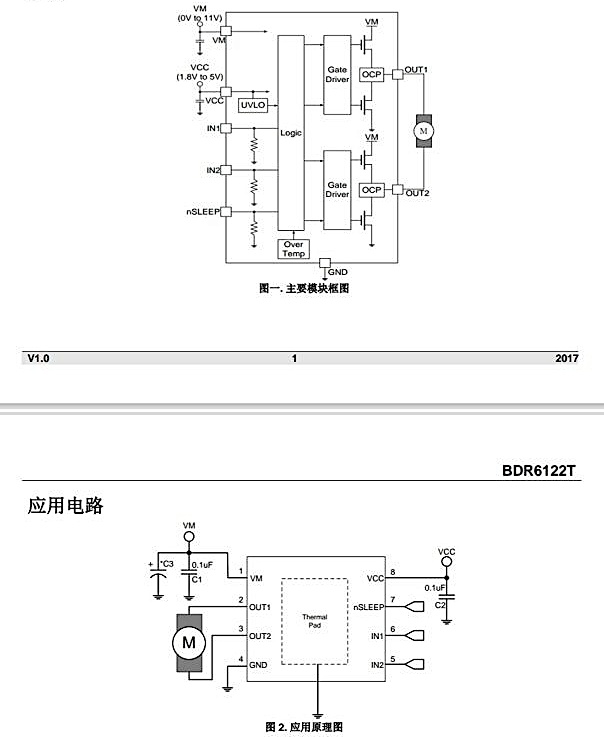

- BDR6122T — драйвер мотора, рассчитанный на ток до 1,8 А. В исследуемом экземпляре он оказался неисправен: наблюдался сильный перегрев даже в режиме простоя.
Также на отдельной плате, установленной сбоку, находятся два концевых выключателя, ограничивающих ход актуатора в крайних положениях (открыто/закрыто).
Замена драйвера двигателя
Оригинальный драйвер BDR6122T оказался труднонаходимым на рынке, включая и AliExpress.

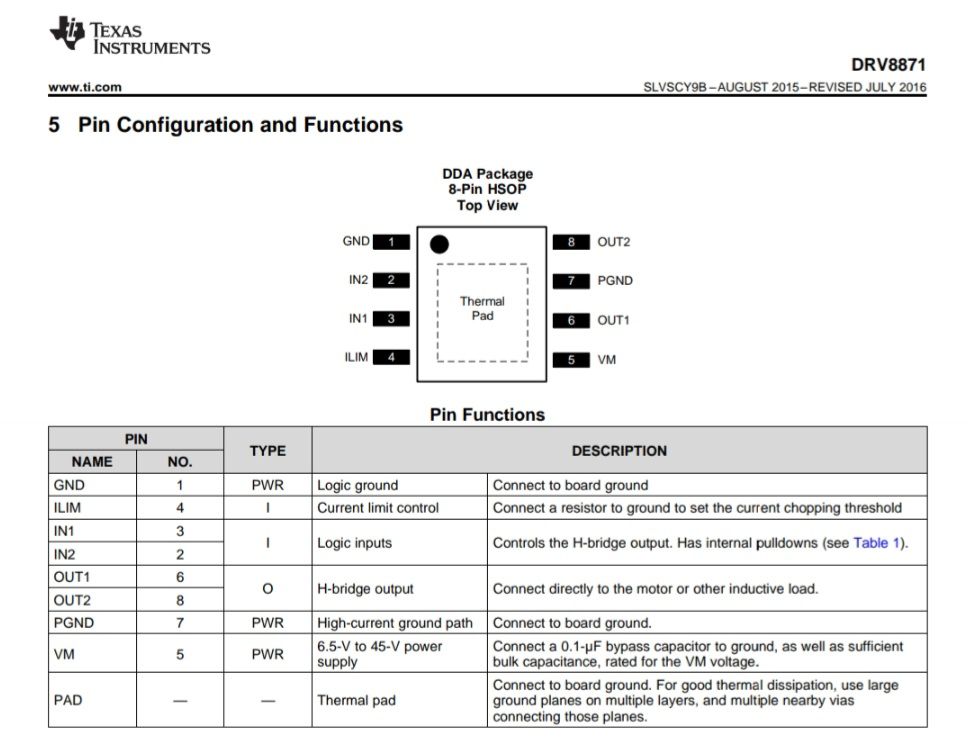

В качестве замены было решено использовать микросхему DRV8871 от Texas Instruments — это универсальный H-мост, подходящий для управления щёточными двигателями постоянного тока.
Основные преимущества DRV8871:
- Простота в использовании;
- Работа от одного напряжения питания (12 В);
- Регулировка максимального тока с помощью резистора (в данном случае — 30 кОм, ограничивающий ток на уровне ~2 А);
- Наличие встроенной защиты от перегрева, короткого замыкания и перенапряжения.
Несмотря на различие в распиновке, установка была возможна с незначительной модификацией схемы — потребовалась разводка нескольких проводов и коррекция полярности сигналов. После замены драйвера актуатор успешно заработал, полностью восстановив свою функциональность.
Выводы и рекомендации
Контроллер ATLO-V1-TUYA является технически простым, но функциональным устройством для автоматизации шаровых кранов. При отказе драйвера мотора возможна замена на более доступные аналоги с сопоставимыми характеристиками. Чип DRV8871 показал себя как надёжная и совместимая альтернатива, обеспечившая восстановление устройства с минимальными усилиями.
При ремонте важно соблюдать номиналы тока и питания, а также проверять состояние конечных выключателей, так как неправильная остановка мотора может привести к повторному выходу из строя силовых компонентов!
