Мы окружны огромным количеством электронных устройств: пульты, игрушки, фонарики, датчики, часы, беспроводные мыши — и все эти вещи работают от батареек. Большинство без задней мысли просто выбрасывает батарейку сразу после того, как устройство перестаёт работать. Тем не менее, в каждой «разряженной» батарейке зачастую остаётся ещё немалый энергетический потенциал.
Также существует острая проблема накопления использованных элементов питания. Они наносят серьёзный ущерб экологии при неправильной утилизации. Возникает логичный вопрос: что делать с отработавшими батарейками, если сдавать их некуда, а выбрасывать в мусор опасно? Ответ можно найти, обратив внимание на скрытый ресурс батареек и практические способы использования даже «дохлых» экземпляров. В этой статье мы подробно рассмотрим, какие виды батареек бывают, чем они отличаются, какие альтернативы имеются, и самое главное — как выжать максимум из использованных элементов питания с помощью простейших схем.
Виды и особенности элементов питания
Солевые батарейки
Наиболее распространённым типом являются солевые. Эти элементы знакомы каждому — они недорогие, продаются в любом магазине и используются в самых разных устройствах. Их напряжение составляет 1.5 вольта, а форм-факторы меняется от маленьких «таблеток» до классических AA и AAA.
| Параметр | Значение | Примечание |
|---|---|---|
| Тип химии | Цинк–угольный (Zn–C) | Солевой электролит (хлорид аммония или цинка) |
| Номинальное напряжение | 1,5 В | Стандартное напряжение для большинства типов |
| Форм-факторы | R6 (AA), R03 (AAA), R20 (D), R14 (C), 6F22 (крона) | Соответствуют типоразмерам |
| Ёмкость (AA) | 400–1000 мА·ч | Зависит от производителя |
| Рабочая температура | от 0 до +50 °C | При понижении температуры ёмкость резко падает |
| Максимальный ток разряда | 50–100 мА (постоянный) | Не предназначены для высоких нагрузок |
| Саморазряд | Высокий (до 20% в год) | При длительном хранении теряют заряд |
| Срок хранения | 1–2 года | Существенно меньше, чем у щелочных батареек |
| Стоимость | Низкая | Самые дешёвые элементы питания |
| Перезаряжаемость | Нет | Одноразовые |
| Эко-опасность | Средняя | Содержат тяжёлые металлы (цинк), требуют утилизации |
| Вес (AA) | ~18–20 г | Меньше, чем у щелочных батареек |
| Внутреннее сопротивление | Высокое (до 5 Ом) | Ограничивает отдачу тока |
Солевые батарейки имеют сравнительно короткий срок службы и особенно плохо переносят высокие токи нагрузки. По этой причине они быстро разряжаются в энергоёмких устройствах, таких как цифровые камеры или мощные фонарики. Несмотря на невысокую стоимость, постоянная покупка таких элементов приводит к значительным затратам, особенно при регулярном использовании.
Щелочные батарейки (алкалиновые)
Это более совершенные аналоги солевых. Они тоже имеют стандартное напряжение 1.5 вольта, но отличаются увеличенным сроком службы и лучшей работой под нагрузкой. Их цена выше, но при этом они дольше держат заряд и надёжнее функционируют в более «тяжёлых» условиях.
| Параметр | Значение | Примечание |
|---|---|---|
| Тип химии | Цинк–марганцевый (Zn–MnO₂) с щелочным электролитом | Обычно гидроксид калия (KOH) |
| Номинальное напряжение | 1,5 В | Совпадает с солевыми, совместимы по устройствам |
| Форм-факторы | LR6 (AA), LR03 (AAA), LR20 (D), LR14 (C), 6LR61 (крона) | Аналоги по размерам солевым элементам |
| Ёмкость (AA) | 1800–3000 мА·ч | Зависит от нагрузки и производителя |
| Рабочая температура | от –18 до +55 °C | Более широкий диапазон, чем у солевых |
| Максимальный ток разряда | До 500–1000 мА (постоянный), кратковременно выше | Подходят для устройств со средней и высокой нагрузкой |
| Саморазряд | Низкий (до 2–5% в год) | Долговечнее при хранении |
| Срок хранения | 5–10 лет | Может храниться длительное время без существенной потери |
| Стоимость | Средняя | Дороже солевых, но дешевле литиевых |
| Перезаряжаемость | Нет | Одноразовые |
| Эко-опасность | Средняя | Требуют утилизации, особенно из-за щелочного электролита |
| Вес (AA) | ~23–25 г | Немного тяжелее солевых |
| Внутреннее сопротивление | Среднее (~0,3–1 Ом) | Меньше, чем у солевых, лучше отдают ток |
Именно алкалиновые элементы чаще всего используют в устройствах, требующих стабильной и продолжительной работы. Однако и они являются одноразовыми, что создаёт проблемы при массовом использовании. После снижения напряжения ниже 1 вольта большинство приборов перестаёт их воспринимать как рабочие, хотя внутри батареи ещё остаётся часть заряда.
Аккумуляторы как альтернатива
🔋 На смену одноразовым батарейкам всё чаще приходят аккумуляторы. Эти элементы питания отличаются тем, что их можно многократно заряжать. Первоначально они стоят дороже, но с течением времени оказываются гораздо выгоднее. Использование аккумуляторов позволяет значительно сократить количество отходов, а также уменьшить расходы на приобретение новых батареек.
Среди наиболее распространённых типов аккумуляторов:
- Никель-кадмиевые (Ni-Cd) — устаревшая технология, чувствительная к «эффекту памяти», требующая полной разрядки перед зарядкой.
- Никель-металл-гидридные (Ni-MH) — более современный тип с высокой ёмкостью, устойчивый к частичной подзарядке.
- Литий-ионные (Li-ion) — самый технологичный и удобный вариант. Некоторые модели имеют встроенные USB-разъёмы для зарядки, что делает их особенно универсальными.
Преимущества аккумуляторов
Переход на аккумуляторы позволяет:
- Снизить общее количество приобретаемых батареек;
- Экономить деньги в долгосрочной перспективе;
- Уменьшить вредное воздействие на окружающую среду;
- Упростить обслуживание портативных устройств.
Во многих электронных приборах (фонарики, пульты, игрушки) аккумуляторы работают так же стабильно, как и одноразовые батарейки, несмотря на небольшую разницу в напряжении (обычно 1.2 В против 1.5 В). Это делает их отличной заменой для бытового использования. Примерное время работы от разных типов батарей на одинаковую нагрузку показано далее:
Что делать с использованными батареями
Большинство просто выбрасывает батарейки, как только устройство перестаёт функционировать. Это кажется логичным — если прибор не работает, значит, питание закончилось. Но на практике она редко разряжается полностью (особенно если они стояли в мощном потребителе энергии). Даже при напряжении ниже 1 вольта остаётся остаточная энергия, которую можно использовать, если знать как.
🔋 Существует простой и эффективный способ «выжать» из батарейки всё до последнего микроампера — использовать сверхнизковольтный преобразователь напряжения. Эта несложная схема позволяет собрать полноценный фонарик, работающий даже от «дохлых» элементов.
Преобразователь напряжения
Суть преобразователя в том, что он усиливает остаточное напряжение батарейки и преобразует его в уровень, достаточный для питания светодиодов или другой маломощной электроники 3-9 В. Это позволяет использовать батарейку до напряжения в 0.2–0.6 вольта, в то время как обычные устройства прекращают работу уже при 1 вольте. Схема максимально проста и может быть собрана из подручных средств — старой лампочки, транзистора и пары проводов.
Сборка сверхнизковольтного фонарика
Первый этап — подготовка всех нужных деталей. Для сборки схемы, работающей от разряженной батарейки, подойдут компоненты, которые можно найти в старой экономичной лампе, нерабочей электронике или приобрести за небольшую сумму.
Вам понадобятся:
- Плата балласта от эконом-лампы (именно из неё извлекается тороидальное кольцо и транзистор);
- Один транзистор средней мощности (например, C1815, 2N3904 2N2222, BC337, BC547, C945, S8050, KT315, KT3102, MPS2222, PN2222, SS8050, BD139, 2SC1815, 2SC945, 9014, 9013 или аналогичный);
- Резистор с сопротивлением около 1 кОм (цветовая маркировка: коричневый, чёрный, красный);
- Светодиоды (можно использовать сразу несколько штук);
- Медный провод в лаковой изоляции диаметром от 0.1 до 0.3 мм;
- Разряженная батарейка, желательно AA или AAA;
- Паяльник, припой, изолента или термоусадка.
Подготовка сердечника и намотка
Из платы балласта нужно аккуратно извлечь тороидальное кольцо — это ферритовый сердечник, вокруг которого была намотана обмотка. Все старые обмотки необходимо снять полностью, оставляя чистое кольцо.
🔋 Если подходящий провод найти сложно, его можно взять с той же платы балласта — там почти всегда есть дроссель, намотанный нужным проводом. Аккуратно разберите дроссель и размотайте провод, стараясь не повредить изоляцию.
На очищенное кольцо нужно намотать две одинаковые обмотки — это основа преобразователя. Для наглядности можно использовать провода разных цветов.
Намотайте примерно по 20 витков каждой обмотки. Количество витков может варьироваться, но 20 — оптимальное значение для стабильной работы схемы. У вас должно получиться 4 конца: два от каждой обмотки. Один конец первой обмотки соединяется с противоположным концом второй. Это соединение будет средней точкой, и его необходимо запаять.

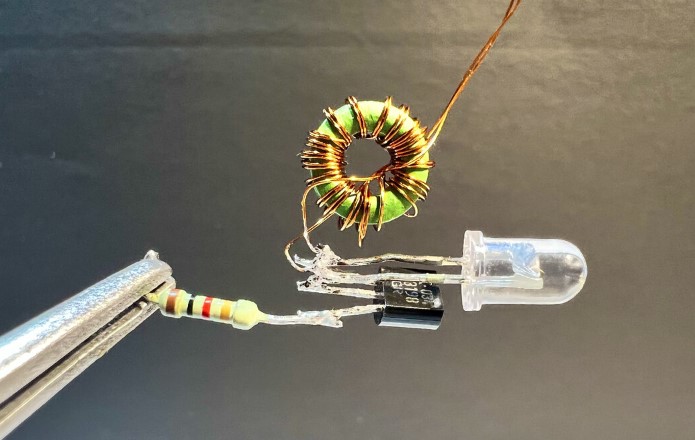

Сборка схемы

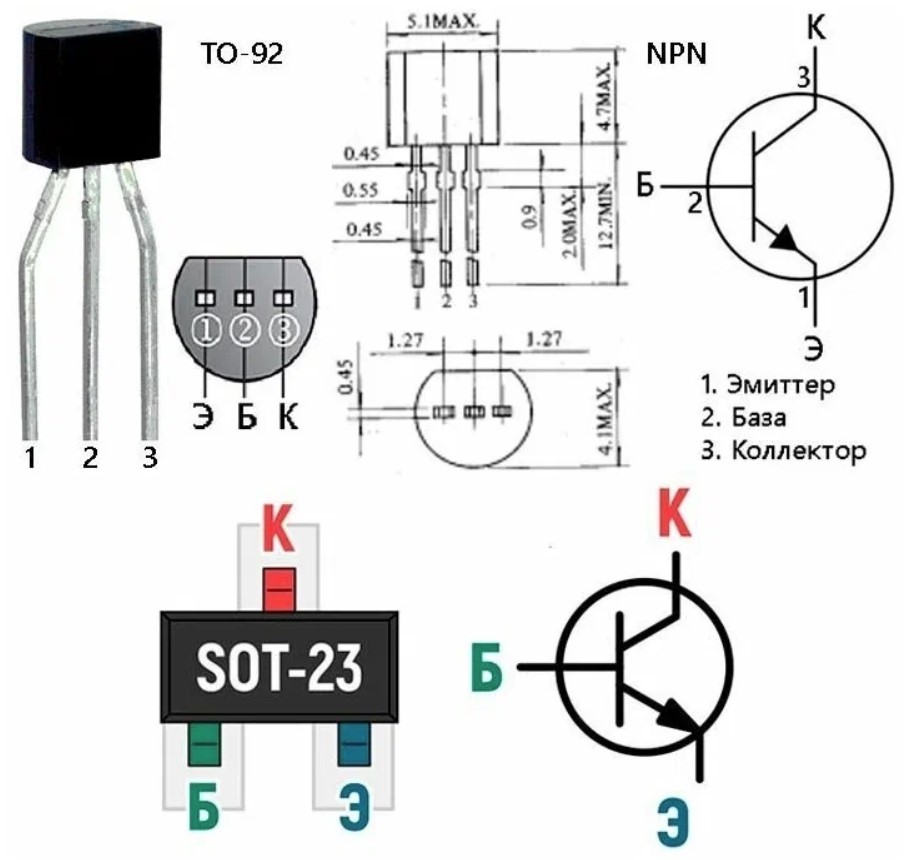

После подготовки катушки можно переходить к монтажу всей схемы. Сначала подсоединяется транзистор. У большинства моделей три вывода: эмиттер, база и коллектор. Обычно распиновка выглядит следующим образом:

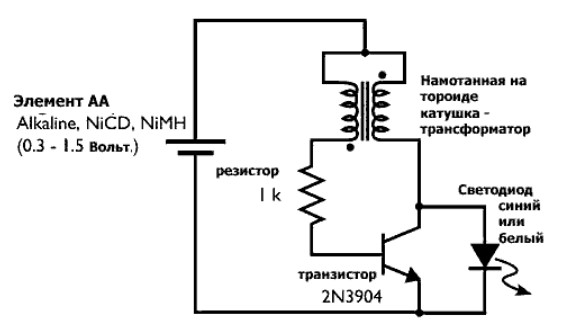

Один из концов катушки подключается к базе через резистор. Второй конец идёт на коллектор. Эмиттер подключается к минусу батарейки. Светодиод подсоединяется между плюсом батарейки и коллектором транзистора. При правильной сборке светодиод начнёт светиться даже при очень слабом напряжении.
Подключение и проверка
Когда схема собрана, можно подключать разряженную батарейку. Даже если в ней осталось всего 0.6–0.7 вольта, светодиод должен загореться. Это значит, что преобразователь работает. Можно установить дополнительные светодиоды, подключив их последовательно или параллельно. Это увеличит яркость, но и ускорит разрядку. Можно сделать диодный выпрямитель для получения постоянного напряжения, как на схемах далее.
Если вместо обычного транзистора использовать старые германиевые, схема сможет стартовать даже при напряжении ниже 0.3 вольта. Это позволит вытянуть буквально последние милливольты из старого элемента.
Практическое применение
Такой фонарик можно вставить в любой старый корпус — от испорченного фонаря до игрушки. Он особенно полезен в условиях, когда под рукой нет свежих батареек, а свет нужен прямо сейчас. Малое энергопотребление позволяет использовать даже батарейки, давно признанные «нерабочими».
Эта схема подойдёт не только для фонарей, но и для других маломощных устройств. А главное — она даёт вторую жизнь элементам питания, которые иначе оказались бы на свалке.
Экологические и экономические преимущества
Снижение отходов
Использование до конца разряженных батареек значительно снижает количество опасных отходов. Даже одна батарейка, выброшенная на свалку, способна загрязнить десятки литров воды и сотни килограммов почвы тяжёлыми металлами и электролитами. Повторное использование оставшегося заряда позволяет сократить общее число выбрасываемых элементов.
Экономия ресурсов
Простая схема помогает сэкономить деньги. Вместо покупки новых батареек вы используете старые до предела, получая дополнительное время работы. Это особенно ценно в бытовых условиях, где подобная схема может стать временным, но эффективным решением при отсутствии запасов.
Правильное обращение с батарейками
Батарейки содержат тяжёлые металлы, такие как ртуть, свинец, кадмий и цинк. При разложении на свалках эти вещества попадают в почву и грунтовые воды, отравляя окружающую среду. Одна батарейка, выброшенная на обычную мусорную свалку, может загрязнить до 400 литров воды или 20 квадратных метров почвы. В ряде стран действует строгая регламентация, запрещающая выбрасывание элементов питания в бытовые отходы. Там действуют системы сбора и переработки, но в других регионах подобной инфраструктуры может не быть. В таких условиях важно хотя бы минимизировать вред — использовать батарейки до последнего и временно накапливать их до появления возможности сдачи.
Как и где сдавать использованные батарейки
Если в вашем городе существуют пункты приёма отработанных элементов питания, не пренебрегайте ими. Обычно такие контейнеры находятся:
- В крупных супермаркетах и торговых центрах;
- В офисах крупных компаний;
- В приёмных пунктах вторсырья;
- В школах и ВУЗах (в рамках экологических инициатив).
Перед сдачей рекомендуется изолировать клеммы скотчем, особенно если вы храните батарейки вместе — это снизит риск короткого замыкания. Хранить лучше в сухом пластиковом контейнере, вдали от детей и животных. Если возможности сдачи нет, временно можно утилизировать батарейки безопасным способом:
- Хранить в отдельной герметичной ёмкости;
- Сортировать по типам (солевые, щелочные, литиевые);
- Относить на переработку при первой возможности — например, в соседнем городе.
Как продлить срок службы батареек
Для увеличения срока службы до разрядки можно использовать следующие рекомендации:
- Извлекайте питание из устройств при длительном хранении — многие схемы потребляют ток даже в выключенном состоянии;
- Используйте батарейки парно одного типа и одной степени заряда;
- Не допускайте перегрева или замерзания — они теряют эффективность при экстремальных температурах;
- Следите за датой годности при покупке — особенно важно для солевых элементов.
Если следовать этим советам, батареи прослужат дольше и с меньшей вероятностью выйдут из строя преждевременно.
Выводы и советы
Батарейка — это не просто источник тока на ограниченное время. При правильном подходе даже разряженная батарейка может быть полезной. Применяя простую схему преобразователя напряжения, вы можете использовать остаточный заряд батарейки с максимальной отдачей. Такие схемы позволяют собрать рабочие фонари или игрушки, используя элементы, которые большинство уже отправили бы на свалку.
Экономия и забота об экологии
Переход на аккумуляторы, использование низковольтных схем и осознанный подход к использованию батареек позволяют решать сразу две задачи: экономить деньги и заботиться об окружающей среде. Эти действия доступны каждому — не требуют специальных знаний, дорогих инструментов или редких компонентов. Даже один собранный фонарик может дать десяткам батареек второй шанс. А осознанный выбор в пользу аккумуляторов сокращает отходы на годы вперёд.
Перспектива и ответственность
С каждым годом использование портативной электроники растёт. И вместе с этим растёт количество элементов питания, подлежащих утилизации. Выбор между удобством и ответственностью больше не стоит так остро — современные технологии позволяют совмещать оба подхода. Важно помнить: каждый использованный до конца элемент питания — это шаг в сторону разумного потребления. Это вклад в чистую экологию и устойчивое будущее!
