В основе конструкции светодиодного индикатора уровня звука лежит типовая схема на интегральной микросхеме LM3915, разработанной специально для подобных применений. Несмотря на то, что микросхема уже несколько устарела, благодаря универсальности и широкому спектру применений, остаётся актуальной даже спустя годы после выхода на рынок. В качестве основы VU-метра выбран один из проверенных вариантов схемы.

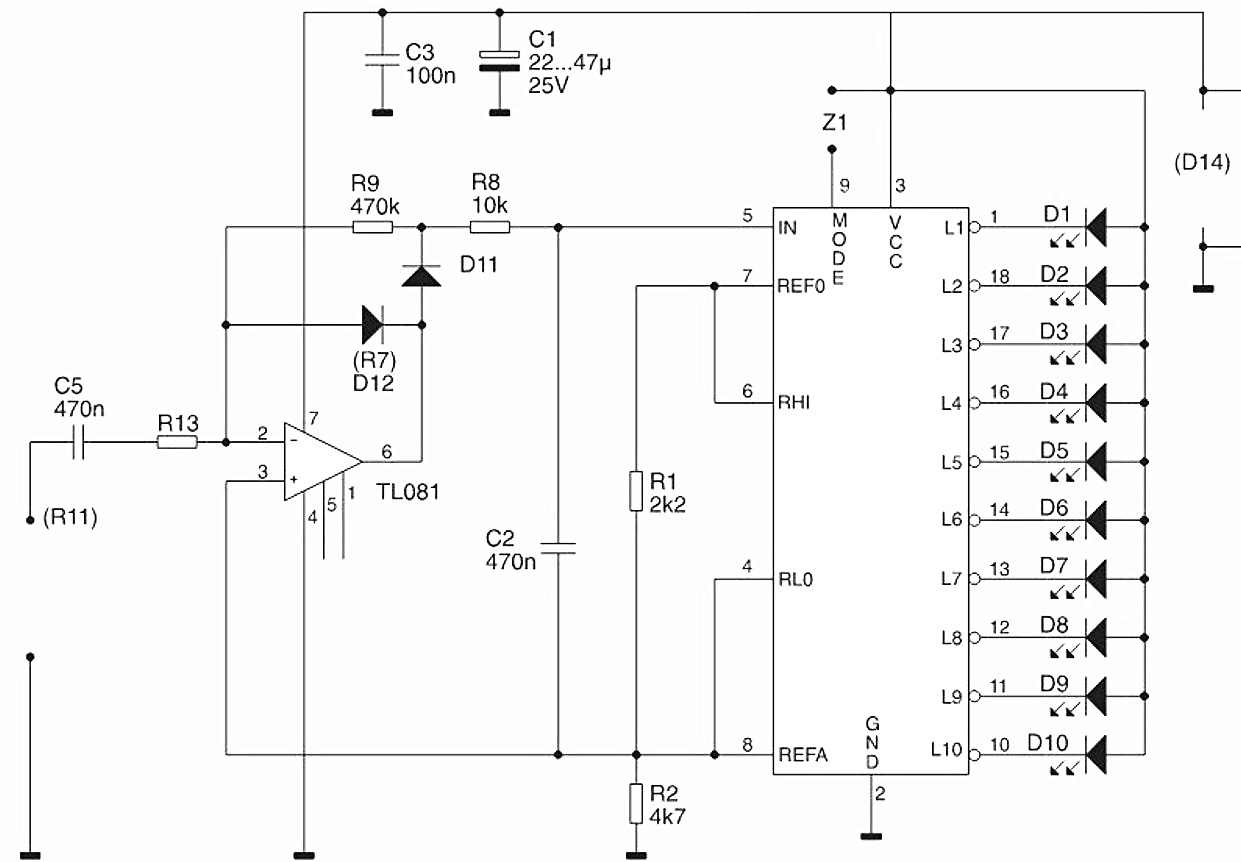

Схема звукового индикатора LED
Принципиальная схема устройства включает операционный усилитель TL081, светодиоды и ряд вспомогательных компонентов. Такая конфигурация многократно тестировалась в различных устройствах и показала стабильную работу.
Входной каскад (C5, R13, TL081, D11, D12, R8, R9): Сигнал поступает через конденсатор C5 (470 нФ), обеспечивающий развязку по постоянному току.
Операционный усилитель TL081 настроен как выпрямитель с усилением, формируя положительное напряжение, соответствующее амплитуде входного сигнала.
Диоды D11 и D12 (возможно 1N4148) работают как выпрямительный мост, обеспечивая полуволновое выпрямление сигнала.
Резисторы R8 и R9 формируют петлю обратной связи и задают чувствительность.
Усиленный и выпрямленный сигнал поступает через R8 на вход IN (вывод 5) микросхемы LM3915.

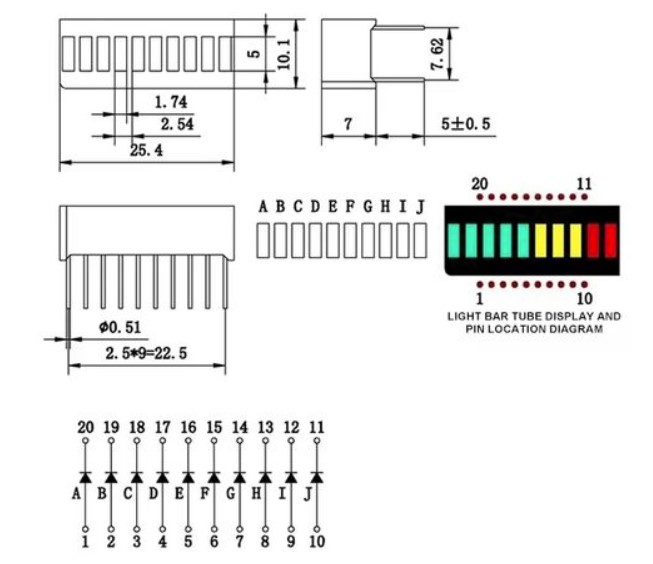

Микросхема LM3915: Отвечает за отображение уровня сигнала на 10 светодиодах (D1–D10).
Логарифмическая шкала: каждый следующий светодиод соответствует увеличению сигнала на 3 дБ.
Режим индикации определяется положением вывода MODE (вывод 9) — если он подключён к питанию, включается режим одиночного светодиода (dot mode).
Резисторы R1 (2.2 кОм) и R2 (4.7 кОм) задают нижний и верхний порог индикации через выводы RLO (4) и RHI (6) соответственно.
REF OUT (вывод 7) и REF ADJ (вывод 8) используются для задания шкалы измерения.
Конденсаторы C1 (22–47 мкФ) и C3 (100 нФ) обеспечивают фильтрацию питания.
Все светодиоды имеют общий катод на землю (GND). Схема питается от +12 В.
Таблица компонентов
| Обозначение | Наименование | Номинал / Тип | Назначение |
|---|---|---|---|
| C1 | Электролитический | 22–47 мкФ / 25 В | Фильтр питания |
| C2, C5 | Плёночный / керамический | 470 нФ | Развязка и фильтрация |
| C3 | Керамический | 100 нФ | Быстрая фильтрация питания |
| R1 | Резистор | 2.2 кОм | Верхний уровень шкалы |
| R2 | Резистор | 4.7 кОм | Нижний уровень шкалы |
| R8 | Резистор | 10 кОм | Обратная связь усилителя |
| R9 | Резистор | 470 кОм | Обратная связь усилителя |
| R13 | Резистор | 10 кОм (предположительно) | Падение сигнала |
| D11, D12 | Диоды | 1N4148 или аналог | Выпрямление сигнала |
| TL081 | Операционный усилитель | TL081 | Выпрямление и усиление сигнала |
| LM3915 | Микросхема | LM3915 | Логарифмическая шкала индикации |
| D1–D10 | Светодиоды | Любые индикаторные | Индикация уровня сигнала |
| Z1 | Перемычка / соединение | — | Режим dot/bar (зависит от подключения) |

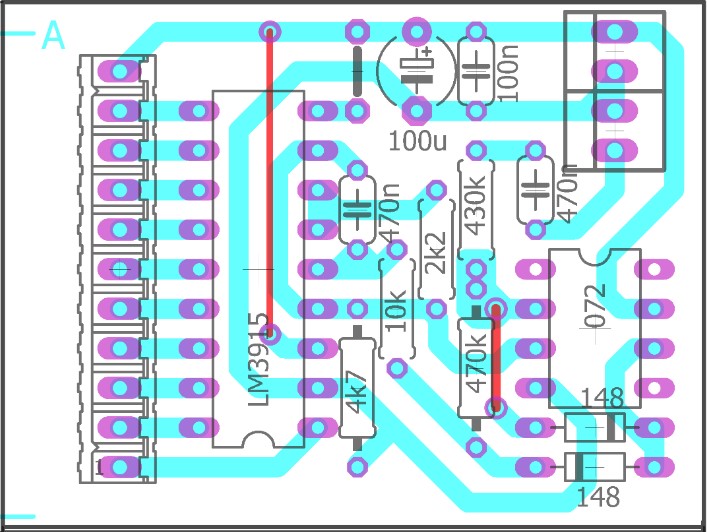

Печатная плата представляет собой модуль небольших размеров (примерно 33×35 мм), в двух экземплярах.
После сверления переходим к этапу пайки. Сначала устанавливаются низкопрофильные элементы (резисторы, диоды), затем — более габаритные компоненты. Использование тонкого жала паяльника значительно упрощает работу. Особое внимание уделяется пайке микросхем LM3915 и LM741, особенно в области подключения линейки светодиодов.

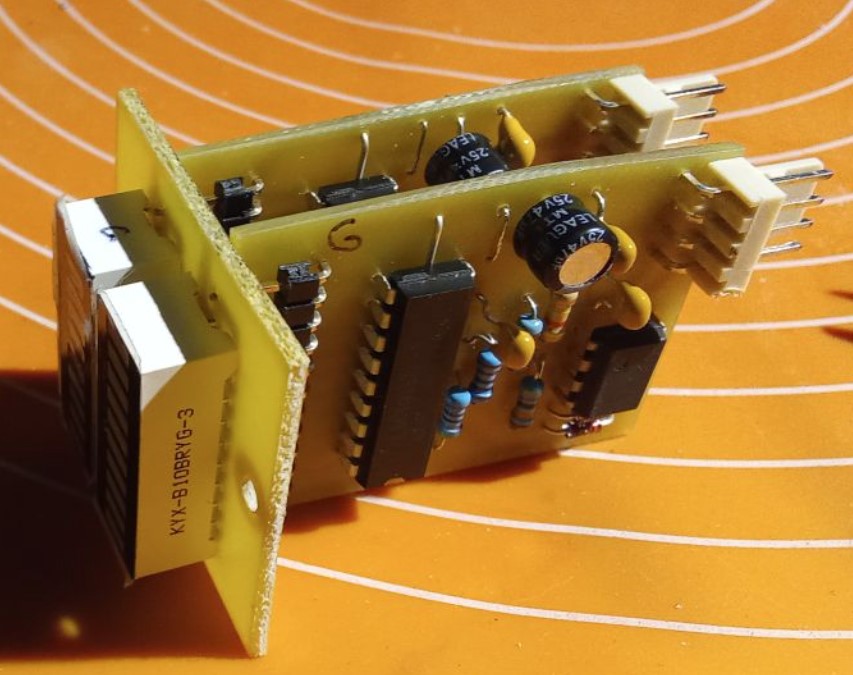

Монтаж светодиодов осуществляется через угловые соединительные планки. При необходимости длина выводов может быть адаптирована для оптимального расположения. После пайки полученный модуль можно установить на переднюю панель устройства, закрепив его с помощью монтажных стоек.
Питание устройства — 12 В. При использовании другого напряжения требуется корректировка схемы согласно документации к LM3915. Микросхема LM3915 оптимально подходит для индикации уровня сигнала в усилителях. Для применения в плеерах лучше подойдёт LM3916, где участок индикации 0 дБ расширен для точной настройки уровня записи.
Настройка чувствительности осуществляется подбором резистора R13. В базовой конфигурации чувствительность составляет около 0 дБ (0,775 В). При необходимости подключения к выходу акустической системы, потребуется добавление делителя напряжения, обеспечивающего корректную индикацию пиков сигнала до +3 дБ.
Работа индикатора в реальных условиях демонстрирует реакцию на изменение сигнала — столбец достигает максимума примерно за 1/10 времени, необходимого для полного затухания. Такая динамика обеспечивает визуализацию кратковременных пиков и сохраняет читаемость показаний. Слишком высокая скорость отклика превращает устройство в мигающий индикатор, теряющий информативность. При частоте 1 Гц наблюдается падение чувствительности на ~3 дБ, при этом с ростом частоты (от 10 Гц до 60 кГц) чувствительность сохраняется стабильной.
Видео работы индикатора звука
Модели микросхем серии LM391x включают:
- LM3914 — линейная индикация, подходит, например, для измерения напряжения.
- LM3915 — логарифмическая индикация с шагом 3 дБ, оптимальна для аудиоаппаратуры.
- LM3916 — специализированная версия с расширенной чувствительностью в районе 0 дБ.
Эти микросхемы позволяют реализовать широкий спектр решений — от простых индикаторов до сложных систем контроля с расширенным динамическим диапазоном. Например, две LM3915 можно соединить в цепочку для построения 20-сегментного индикатора. Также возможна реализация функций сигнализации при превышении заданного уровня.
