Ограничитель времени работы это самодельное устройство, включаемое между механическим прессостатом и насосом, предназначенное для защиты его от перегрева (например, из-за отсутствия воды).
Принцип работы устройства
- После подачи питания реле включается и начинается 100-секундный отсчет. В норме насос еще в этом состоянии должен накачивать воду, а прессостат должен отключить питание.
- Через 100 секунд реле выключается и начинается отсчет прошедшего времени.
- Через 100 минут цикл повторяется.
В любой момент, нажав кнопку сброса, можно включить насос и начать обратный отсчет с начала. Таким образом, если реле давления заклинит во включенном положении (например, из-за того, что насос не качает воду из-за её отсутствия), насос будет работать в цикле из 100 секунд работы и 100 минут перерыва.

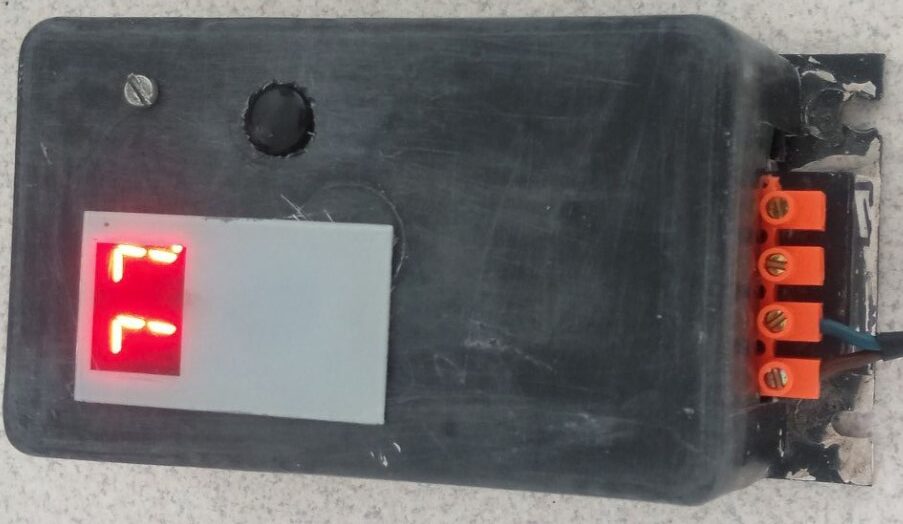

Информация выводится на двузначный LED дисплей, расположенный на куске печатной платы.
Детали для сборки схемы
Детали проекта: подходящий корпус, который удалось найти в сарае, кусок платы с дисплеем, трансформатор 2 х 10,5 В, микроконтроллер AT89C2051, реле с катушкой 12 В, кварц 4,332 МГц, стабилизатор 7805, транзистор BC547, конденсаторы, резисторы, диоды и кнопка RESET.
Идея состоит в том, чтобы процессор как можно дольше спал, проснулся в результате прерывания таймера, а затем выполнил одну фазу цикла мультиплексирования дисплея (переключил цифру на следующую). При кварце 4332000 Гц таймер увеличивается 4332000/12 = 361000 раз в секунду, и это число делится, например, на 250 и 1444. Так что просто следим, чтобы таймер переполнялся каждые 1444 такта и в итоге получилось 250 Гц.
После пробуждения основной цикл должен считать переполнение таймера — когда он досчитывает до 25, это означает, что прошла 0,1 секунда и выполняется обновление времени (вниз или вверх, в зависимости от цикла).
- При счете от 100 дошло до 0 -> выключение реле + изменение направления отсчета времени.
- При счете вперед прошло 100 минут -> программный сброс.
Реализация этой идеи на ассемблере 8051. Собирается на ассемблере asem-51. Кнопка RESET просто замыкает вывод RESET на 5 В, ей не нужно управлять программно.
Видео работы таймера
На видео он отсчитывает секунды и запускает реле. Мигающий дисплей сообщает, что насос выключен из-за таймаута. Устройство работает уже долгое время насос пока не сгорел.
