Совсем недавно пришлось «изобрести» нечто, напоминающее автомобильный тестер для проверки напряжения 12 В. Готовой лампы-контрольки под рукой не было, вот и пришлось придумывать.
Первая идея: классическая авто-лампа
Сначала решил использовать автомобильную лампу мощностью 1–5 Вт в полупрозрачном корпусе с проводами. Такой вариант был бы прост и надежен, но, как назло, нужных ламп не оказалось под рукой.
В итоге данный вариант пришлось исключить, и начать искать другие решения.

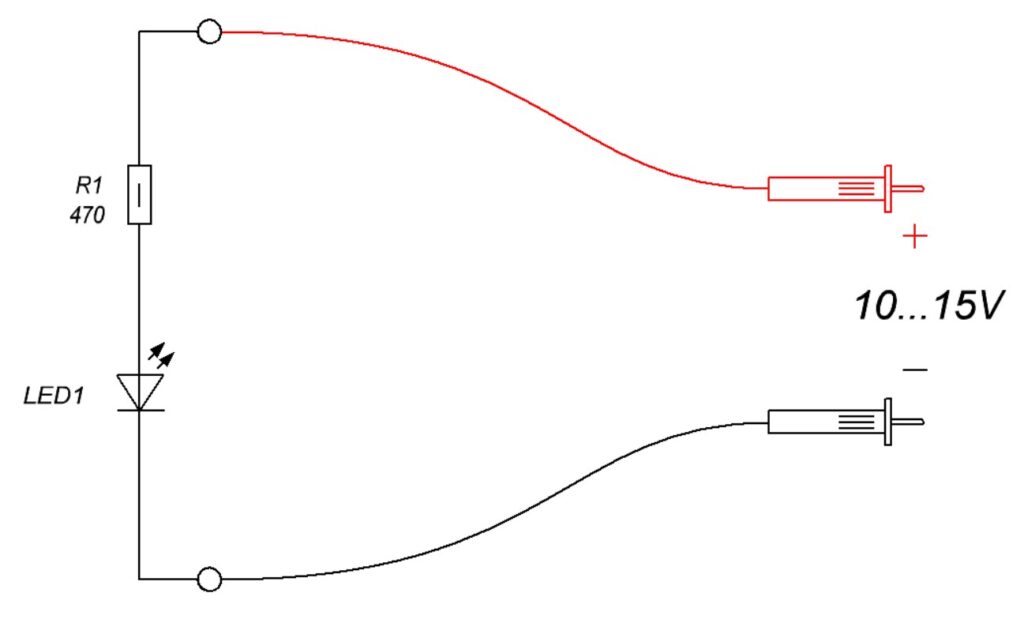

Второй вариант: переход на светодиоды
В мастерской всегда есть горы выброшенных компьютерных плат и радиокомпонентов – настоящий склад полезностей для таких проектов. Решил в качестве индикатора использовать яркий светодиод – он доступен и энергоэффективен. Дополнительно реализовать индикацию полярности – ведь светодиод будет загораться только при правильном подключении к АКБ.
Формула для расчета тока через светодиод:
\[
I_d = \frac{U_{\text{вх}} — U_{\text{ф светодиода}}}{R1} \approx \frac{U_{\text{вх}} — 2}{R1}
\]
Схема получилась довольно простой, но давайте исследовать и другие варианты.

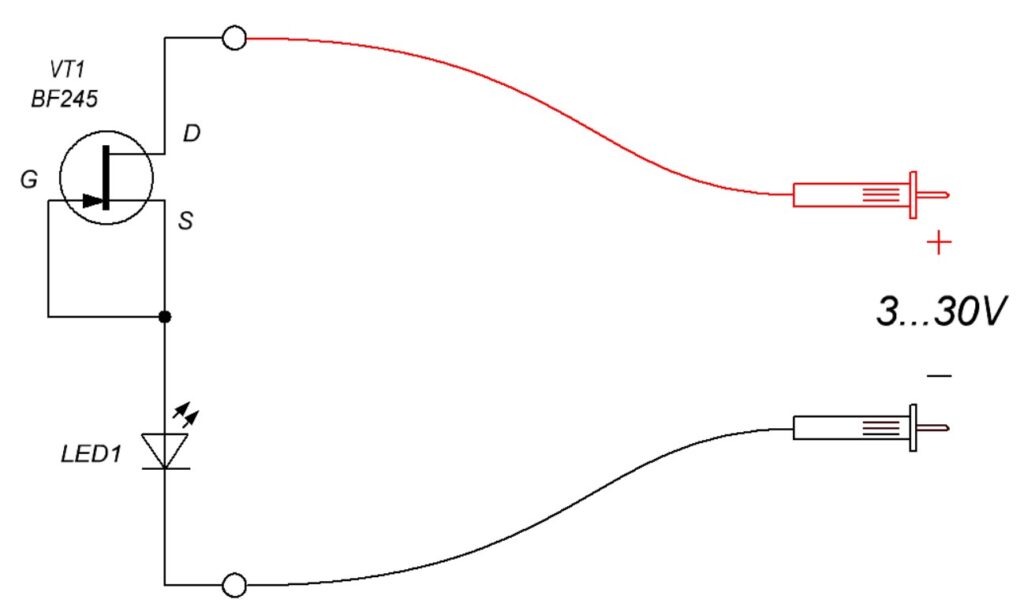

Третий вариант: использование полевого транзистора
Вспомнил схемы, где применялся генератор тока на полевом транзисторе. Главное преимущество такого решения – независимость яркости светодиода от входного напряжения. Правда результат сильно зависел от параметров конкретного транзистора, поэтому пришлось вручную подбирать компоненты.
Например, для BF256 ток через светодиод находился в диапазоне 5–14 мА, но при использовании транзисторов с разными буквенными индексами (A, B, C) значения могли заметно отличаться.

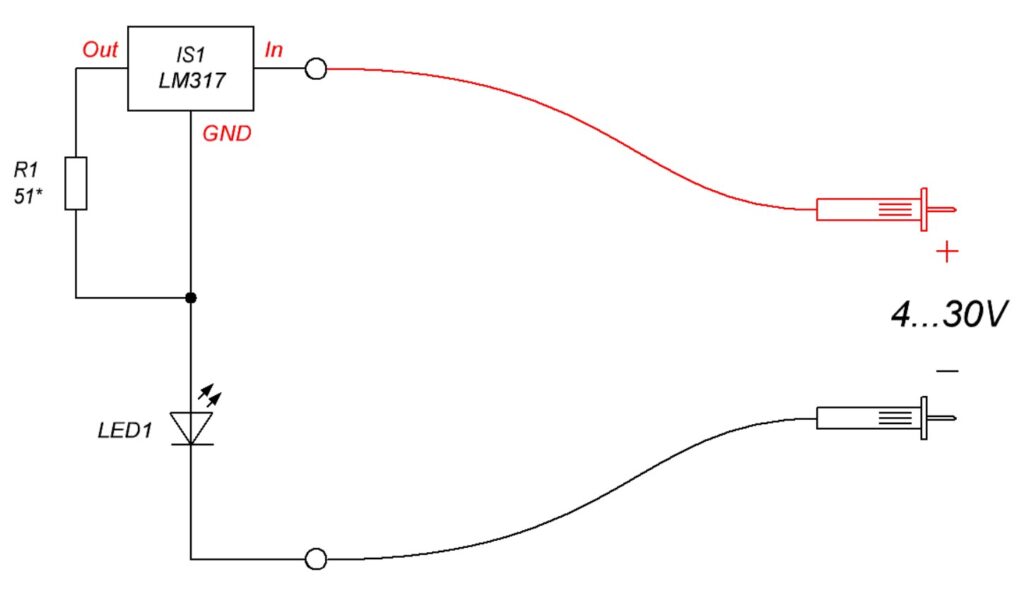

Четвертый вариант: стабилизатор LM317
В поисках подходящего полевого транзистора по коробкам с радиодеталями, попался LM317 – стабилизатор напряжения, который точно есть у каждого.
Использование LM317 позволило мне легко задать стабильный ток для светодиода:
\[
I_d = \frac{U_{\text{ref}}}{R1} = \frac{1.25}{R1}
\]
Схема оказалась удачной, но решил ещё упростить конструкцию.

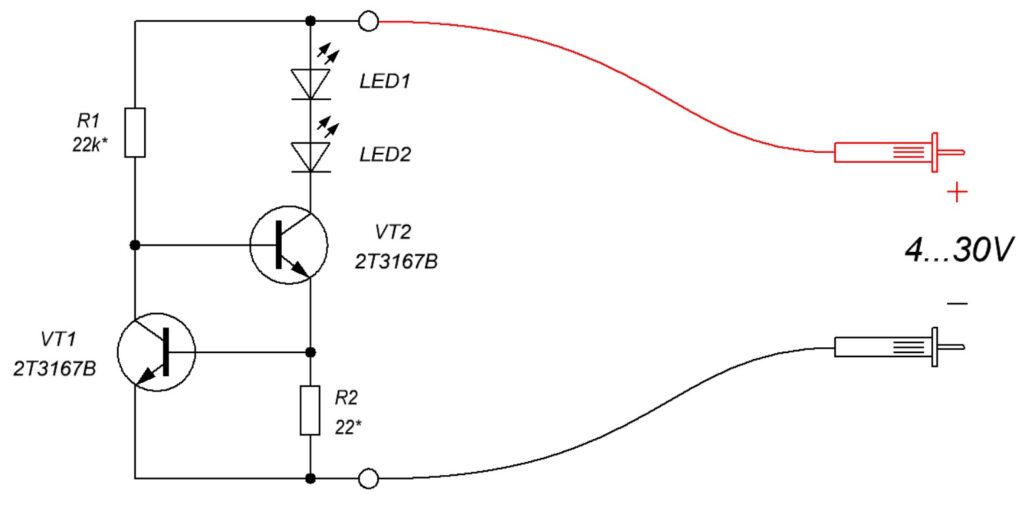

Пятый вариант: 2 транзистора и резистора
В процессе поиска наткнулся на альтернативное решение. Использование двух NPN-транзисторов и двух резисторов. Простота и доступность – можно применять любые маломощные транзисторы (например, 2N2222A, BC547A, BC107).
Формула для расчёта тока через светодиод:
\[
I_d \approx \frac{0.65}{R2}
\]

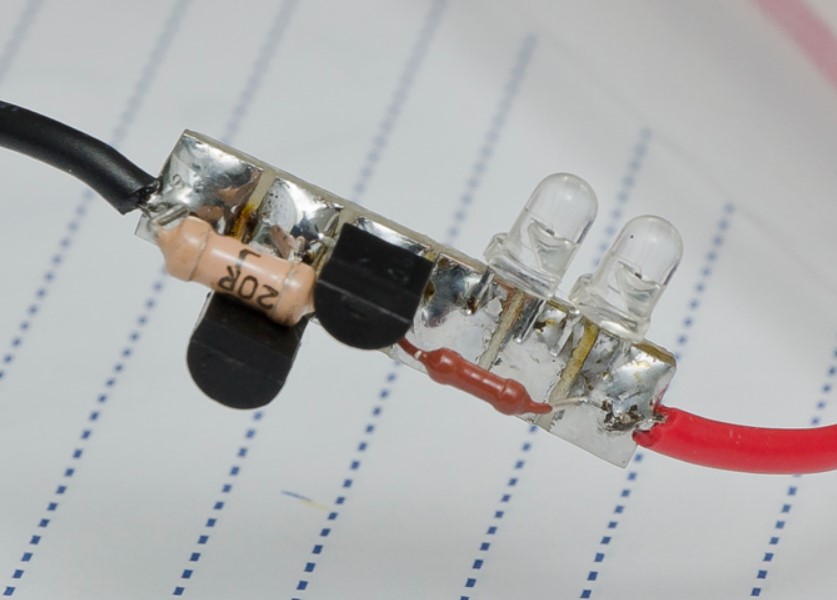

Эта схема оказалась окончательным решением, так как работала стабильно и не требовала сложных настроек.
Корпус и окончательная сборка
Теперь нужно было найти подходящий корпус – он должен быть:
- Компактным и удобным.
- Полупрозрачным, чтобы светодиоды были хорошо видны.
- Прочным и надёжным.

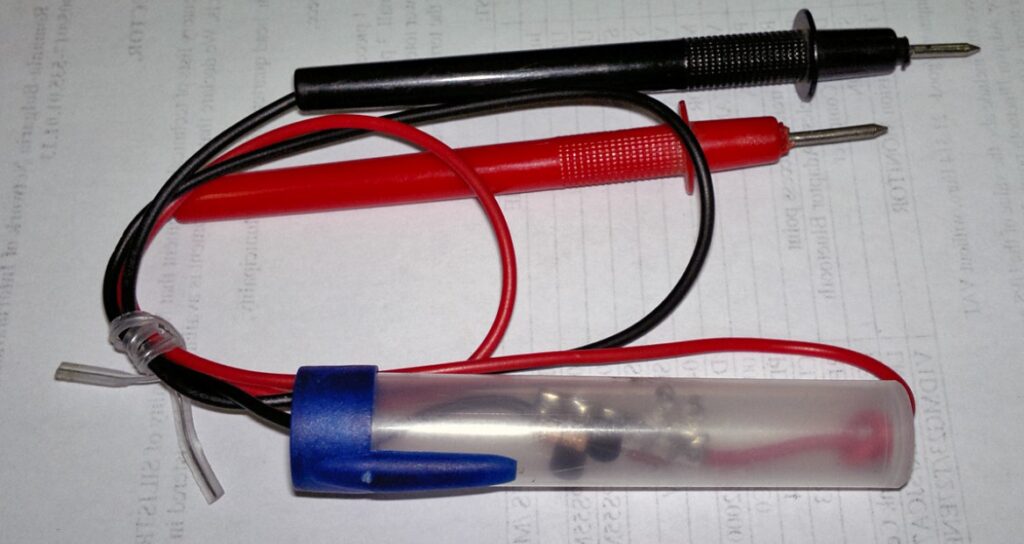

Перерыл запасы и нашел неиспользуемую коробочку от упаковки олова для пайки. Этот вариант прекрасно подойдёт для тестера.
В довершение, среди различных разъемов и проводов, нашел провода с щупами от старого измерительного прибора – идеальное дополнение для удобного подключения.

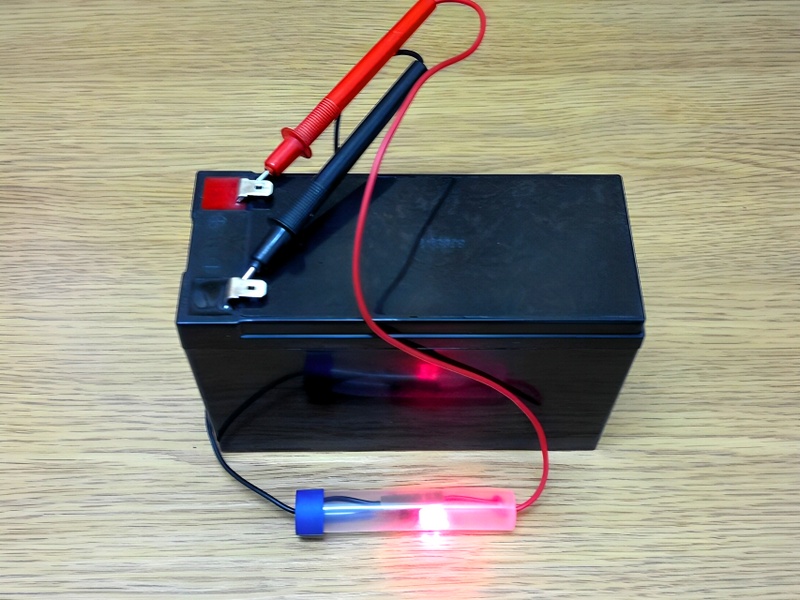

Перед тем как отдать этот авто-тестер, провел финальный тест на разряженной батарее ИБП – устройство четко определило напряжение.
При тестировании на трёх последовательно соединенных батарейках по 1,5 В устройство также сработало идеально. Максимальное возможное входное напряжение, согласно расчетам, не должно превышать 45 В (по Uce транзисторов).
В общем этот эксперимент показал, что даже самые простые решения могут быть очень даже эффективными:
- Минимум компонентов – всего пара транзисторов и резисторов.
- Гибкость в выборе элементов – можно использовать транзисторы из старых материнских плат.
- Компактность и удобство – устройство получилось небольшим, но функциональным.
- Практическая польза – теперь у человека есть надежный тестер для проверки напряжения в автомобиле.
