При разработке, ремонте и тестировании блоков питания (БП), зарядных устройств (ЗУ), преобразователей напряжения и прочей силовой электроники, важно иметь под рукой удобную и надёжную нагрузку. Одним из самых доступных, простых и наглядных способов создания её, выступает использование автомобильных ламп накаливания. Они отлично подходят по многим характеристикам: невысокая цена (часто валяются без дела, вытесненные светодиодами), предсказуемые параметры, неперегараемость, наглядность работы и простота включения.
Зачем нужна нагрузка
При проверке источника питания «вхолостую» он может работать отлично, но поведение под нагрузкой — вот настоящий показатель его качества и стабильности. Нагрузки помогают:
- Оценить стабильность выходного напряжения;
- Проверить работу защиты от перегрузки;
- Замерить КПД;
- Определить тепловой режим;
- Проверить плавность пуска и работы при высоком токе.
Почему именно лампы накаливания
Лампы накаливания — особенно автомобильные — обладают следующими преимуществами:
- Доступность: можно купить в любом автомагазине или достать с авторазборки.
- Широкий диапазон мощностей и напряжений: от 5 Вт до 100 Вт и более, на 6 В, 12 В, 24 В.
- Плавность старта: сопротивление нити возрастает при нагреве, обеспечивая своеобразную «мягкую» характеристику.
- Наглядность: лампа светится – значит ток течёт.
Конструкция ламповой нагрузки

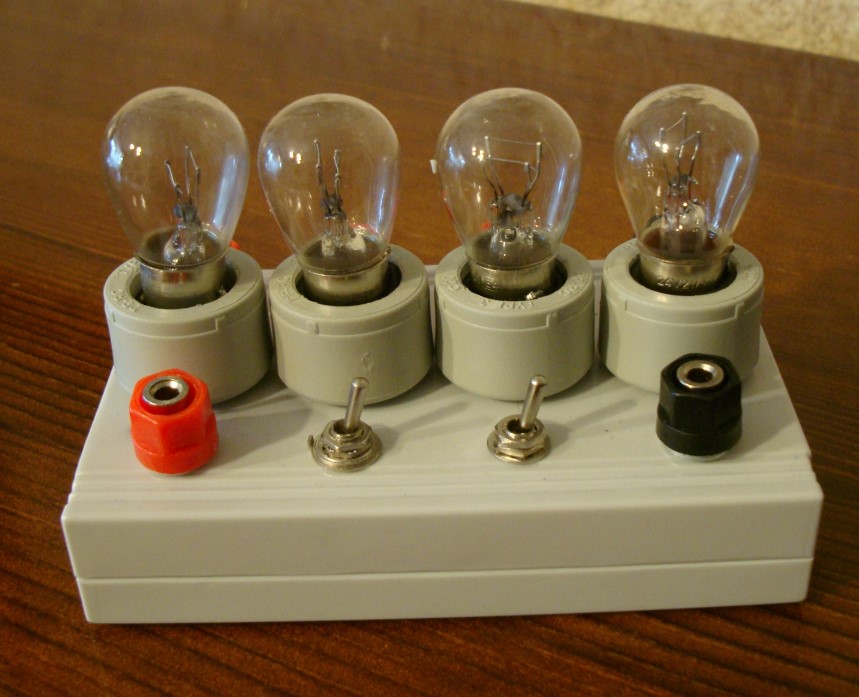

Собранное устройство представляет собой компактную коробочку размерами 125 x 80 x 25 мм, в которой размещены несколько автомобильных лампочек. Все элементы удобно установлены и имеют надёжный доступ к управлению и подключению.
Подходит любая пластиковая или металлическая коробка, подходящего размера. На лицевой панели устанавливаются лампы, выключатели, гнёзда или клеммы.
Автомобильные лампы для схемы
Используются автолампы:
- 12 В 5/21 Вт — популярная двухнитиевая лампа из заднего фонаря.
- 12 В 21 Вт — «поворотники» и стоп-сигналы.
- 24 В 21 Вт — применяется в грузовиках.
Благодаря включению нескольких ламп и выбору нити накаливания (5 или 21 Вт), можно получать токи от нескольких сотен миллиампер до нескольких ампер, в зависимости от напряжения.
Крепление автоламп
Очень удобный способ — использовать сантехнические пластиковые заглушки под резьбу для крепления ламп. Они:
- Прочно держат лампу;
- Изолируют контакты;
- Легко монтируются в корпус.
Внутри заглушки припаиваются провода, можно также использовать разъёмы-папа/мама или пайку с клеммами.
Переключатели для выбора мощности
Для гибкости схемы используются:
- Тумблеры или ползунковые переключатели — для выбора между нитями 5 Вт и 21 Вт;
- Возможность последовательного или параллельного соединения ламп;
- Переключение 12 В и 24 В ламп.
Это позволяет получить разнообразные режимы нагрузки: 5 Вт, 10 Вт, 21 Вт, 42 Вт — и более, при параллельном включении. Комбинации нагрузок до 2–3 ампер при напряжении до 36 В.
Схема подключения
А теперь принципиальная электросхема. На ней изображено соединение нескольких ламп через переключатели. Один выбирает нить накаливания (у двухнитевой лампы), другой — включает/отключает лампу. Возможна также реализация режимов:
- Параллельное включение — для увеличения тока;
- Последовательное включение — для работы на более высоких напряжениях;
- Групповое управление — отдельный тумблер включает целую группу ламп сразу.
На схеме показан типовой вариант подключения двух нитей лампы через переключатель и общий вывод к источнику питания.)
Расчёт мощности и тока
Давайте рассчитаем ток при стандартных напряжениях:
| Лампа | Напр. | Мощность | Ток |
|---|---|---|---|
| 5 Вт | 12 В | 5 Вт | ~0.42 А |
| 21 Вт | 12 В | 21 Вт | ~1.75 А |
| 21 Вт | 24 В | 21 Вт | ~0.88 А |
| 2×21 Вт | 12 В | 42 Вт | ~3.5 А |
Важно! У лампы сопротивление нити в холодном состоянии ниже, чем в рабочем — пусковой ток выше. Это нужно учитывать при проектировании схемы и выборе компонентов.
Преимущества конструкции
- Простота сборки — не требует сложных радиодеталей;
- Гибкость в выборе нагрузки — множество комбинаций;
- Визуальный контроль — свечение ламп;
- Надёжность и безопасность — работает годами;
- Мобильность — компактный корпус, легко взять в мастерскую или на выезд.
Регулируемый блок питания с ЗУ
А вот и устройство, которое тестировалось этой ламповой нагрузкой. Импульсный источник питания 24 В и DC/DC-преобразователь, с помощью которого выходное напряжение можно регулировать от 1,2 В до 24 В. Отлично подойдёт для зарядки АКБ авто. Преобразователь на микросхеме LM2596 и обеспечивает долговременный ток 2 А. Плата также оснащена цифровым вольтметром с возможностью показа входного или выходного напряжения.
Плата преобразователя крепится к крышке коробки, в которой вырезано отверстие для индикатора напряжения. На крышке также расположены два гнезда выхода и резисторы для грубой и точной регулировки. Потенциометры соединены последовательно, причем значение одного выбирается примерно в 10 раз меньше другого. Оригинальный подстроечник для регулировки напряжения был удален с платы, а на его место подключены два внешних.
Использование автомобильных ламп в качестве нагрузки — это простой, дешёвый и эффективный способ тестирования различной электроники. Такой модуль можно собрать буквально за вечер, и он станет надёжным помощником в лаборатории, гараже или на столе радиолюбителя.
