Эти самодельные акустические системы в стиле 3D воплощают винтажную эстетику: массивные корпуса с крупным низкочастотным динамиком, фазоинверторной конструкцией и широкой передней панелью. Такие колонки сегодня редкость, и это обусловлено объективными причинами, связанными с особенностями их конструкции (на высокой подставке) и звучания.
Используемые компоненты для сборки
Динамики:
- Низкочастотный: M.15.150.8.MCX
- Среднечастотный: W.27.400.8.MC
- Высокочастотный: T.10.150.8.MSX
| Параметр | M.15.150.8.MCX | W.27.400.8.MC | T.10.150.8.MSX |
|---|---|---|---|
| Тип | СЧ динамик | НЧ динамик | ВЧ динамик (твитер) |
| Диаметр, мм | 151 | 270 | 100 |
| Ном. мощностьRMS, Вт | 150 | 400 | 150 |
| Сопротивление, Ом | 8 | 8 (стандарт для STX) | 8 |
| Чувствительность (SPL), дБ | 90 | 92 (по аналогии с W.32.500.8.MC) | 91 (по аналогии с T.10.200.8.PCX) |
| Резонансная частота (Fs), Гц | 110 | Не указано (30–50 Гц) | Не указано (1000–1500 Гц) |
| Материал диффузора | Модиф. целлюлоза | Целлюлоза или композит | Шелковая купольная мембрана |
| Рекомендуемый тип корпуса | Закрытый, 2–6 л | Закрытый или фазоинвертор | Не применимо (твитер) |
| Частотный диапазон, Гц | 100–5000 | 30–2000 | 1500–20000 |

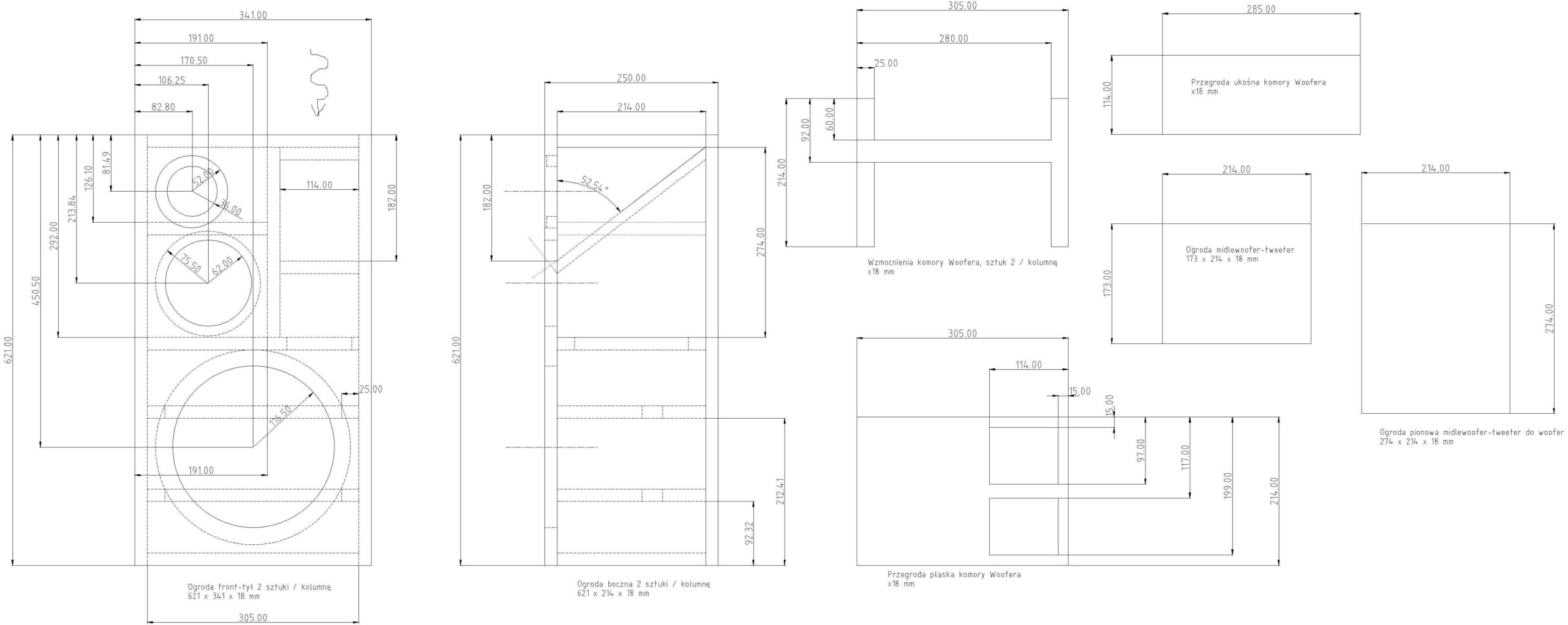

Корпус:
- Тип: закрытый, настроен на добротность 0,707.
- Материал: МДФ толщиной 18 мм, основание — МДФ 19 мм, окрашенное в черный цвет.
- Конструкция: среднечастотный динамик размещен в отдельной, тщательно задемпфированной дубовой камере; низкочастотная камера звукоизолирована.
- Отделка: модифицированный шпон, покрытый лаком с использованием электрического краскопульта.
Кроссовер и акустические характеристики

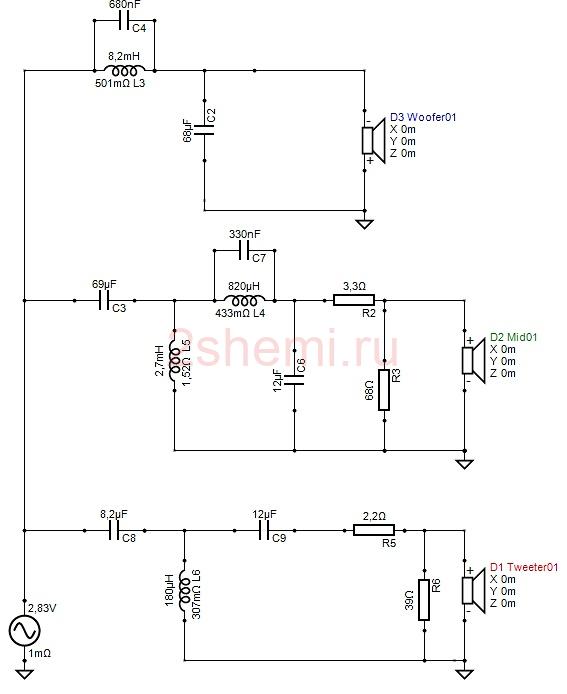

Кроссовер:
- Схема трехполосного кроссовера разделяет сигнал на низко-, средне- и высокочастотные секции.
- Использованы электролитические конденсаторы для низкочастотной секции, среднечастотный динамик оснащен конденсаторами Janzen Compact, а твитер — Cross Caps.
- Для улучшения параметров (например, снижения эквивалентного последовательного сопротивления) конденсаторы в низкочастотной секции соединены парами.

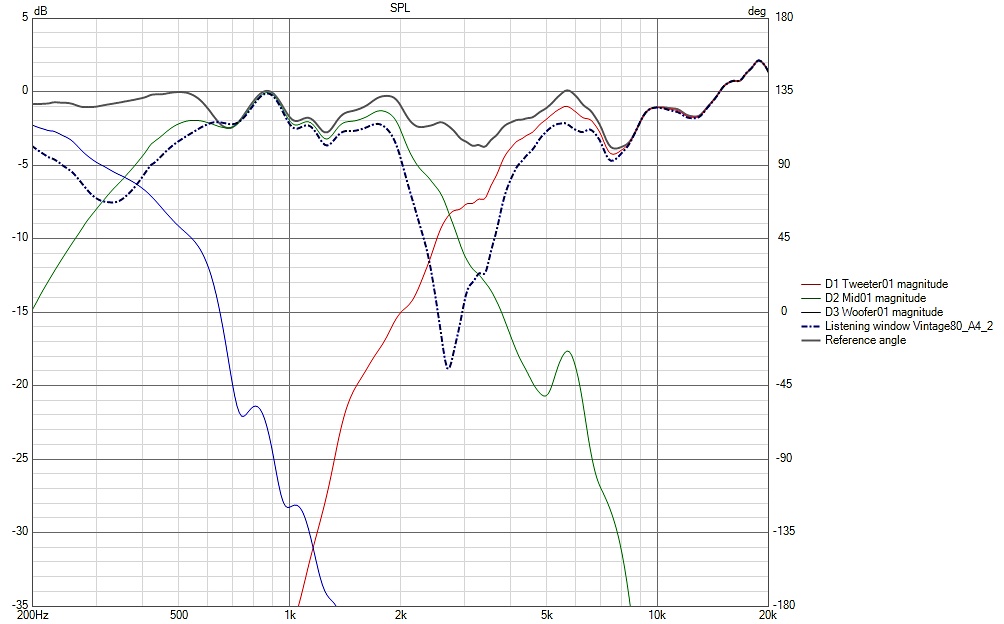

Акустические измерения:
- Проведены на расстоянии 1 м по оси. Внеосевая оптимизация не проводилась из-за геометрии корпуса, создающей значительные отражения средних и высоких частот.
- Средне- и высокочастотные динамики расположены асимметрично и близко друг к другу, что улучшает линейность частотной характеристики.
- Частотная характеристика демонстрирует удивительную ровность для столь сложного акустически корпуса.

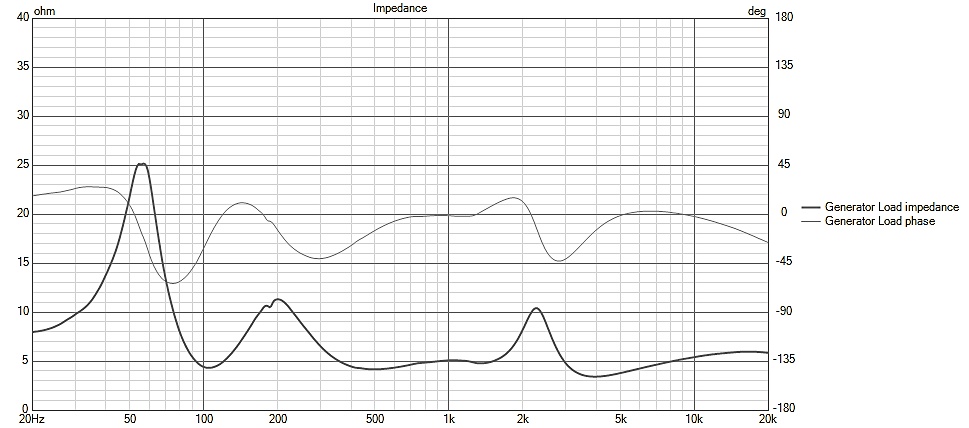

- Сопротивление: минимум 4 Ом, фаза при этом составляет -20 градусов.
Особенности звучания колонок
Эти 3D АС не стремятся к утонченности или интеграции с акустикой помещения. Их звучание прямолинейное, с акцентом на мощное и напористое воспроизведение. Широкий корпус усиливает эффект отражения средних частот, направляя их непосредственно на слушателя, что затрудняет тональный баланс. Бас, характерный для закрытого корпуса, отличается скоростью и точностью, но лишен глубокого расширения, типичного для фазоинверторных систем.

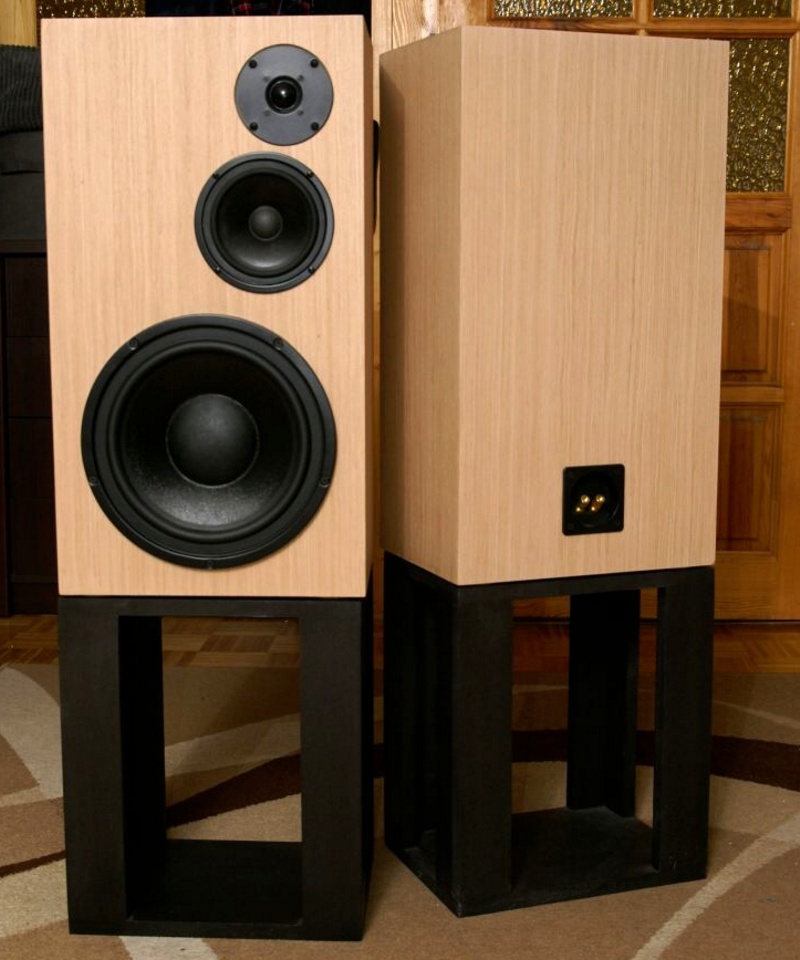

Колонки демонстрируют особую выразительность при воспроизведении электронной музыки и современной поп-музыки. В таких жанрах они раскрывают свою мощь, создавая эффект, который можно охарактеризовать как «порочное удовольствие». Твитер, несмотря на ограниченную детализацию, гармонично дополняет звучание, а низкочастотный динамик обеспечивает быстрый и целенаправленный бас. Акустические системы выполнены в классическом стиле: массивные корпуса из светлого дерева установлены на черных подставках. Дизайн включает широкую переднюю панель с тремя динамиками, подчеркивающую ретро-эстетику. Прозрачные элементы корпуса (в некоторых вариантах) добавляют современный акцент.
Эти 3D трехполосные колонки — не универсальное решение. Их звучание и дизайн ориентированы на ценителей необычных акустических систем, готовых принять их прямолинейный характер. Они идеально подходят для прослушивания энергичной музыки, где способны проявить свою мощь и харизму. Это акустика для тех, кто ищет не просто звук, а яркие эмоции и уникальный опыт!
