Оглавление:
Современные модули связи 5G находят применение в самых разных областях – от бытовых гаджетов до сложных промышленных систем и критически важных инфраструктурных объектов. Разнообразие сфер использования ведет к постоянному развитию требований к этим устройствам и появлению специализированных решений на рынке, ведь универсальное устройство, одинаково подходящее для всех областей применения, создать невозможно.
В этой статье рассмотрены ключевые аспекты развития технологии 5G – начиная с мобильной телефонии и IoT, переходя к промышленному IoT (IIoT) и концепции Ambient IoT, которая подразумевает создание сетей из автономных маломощных устройств с собственной системой питания.
5G – это современный стандарт мобильной связи, обеспечивающий высокую скорость передачи данных и значительное увеличение пропускной способности сети. Разработка первой полной спецификации 5G была завершена в 2019 году, тогда же начались первые промышленные внедрения. С тех пор количество устройств, поддерживающих этот стандарт, неуклонно растет. По прогнозам, к концу 2025 года их число достигнет 3-х миллиардов по всему миру.
Ключевые параметры 5G-устройств
Все модули связи 5G можно классифицировать по ряду важных параметров, которые определяют их функциональность и сферу применения.
1. Уровень мобильности
5G-устройства могут различаться по степени мобильности:
- Стационарные системы – к ним относятся интеллектуальные счетчики, паркоматы, платежные терминалы и другие устройства, которые практически не перемещаются.
- Высокомобильные устройства – например, смартфоны или модули связи в транспортных средствах. Они требуют устойчивой связи даже при движении на высоких скоростях.
- Ограниченно мобильные системы – это, например, портативные платежные терминалы или ручные сканеры, которые используются в разных местах, но не в постоянном движении.
2. Скорость передачи данных
В зависимости от задач устройства 5G могут требовать различного объема передаваемой информации:
- Системы с высокой скоростью передачи данных – например, системы видеонаблюдения, которым необходим постоянный поток видео в высоком разрешении.
- Устройства с низкой скоростью передачи – например, датчики и измерительные приборы, передающие небольшие пакеты данных с низкой частотой.
- Симметрия обмена данными – в некоторых системах объем отправляемых данных превышает получаемые (например, камеры видеонаблюдения), а в других, наоборот, основное количество данных поступает на устройство (например, в голосовых помощниках).
3. Габариты устройств
Размер устройства напрямую влияет на его конструкцию. Миниатюризация компонентов, таких как антенны и модули питания, может приводить к техническим ограничениям. Это особенно важно для носимых гаджетов и встраиваемых систем.
4. Автономность и удобство эксплуатации
Для устройств, работающих в труднодоступных местах, ключевое значение имеет возможность функционировать без вмешательства человека в течение длительного времени. Это особенно актуально для инфраструктурных объектов, сенсорных систем и промышленных решений.
5. Надежность и стандарты связи
Различные сценарии использования 5G требуют разного уровня надежности:
- Критически важные системы (например, системы управления энергоснабжением или медицинское оборудование) должны соответствовать стандарту URLLC (Ultra-Reliable Low-Latency Communications), который гарантирует сверхнадежную связь с минимальными задержками.
- Массовые IoT-устройства (датчики, сенсоры, исполнительные механизмы) могут использовать mMTC (Massive Machine-Type Communications), обеспечивающий поддержку большого числа подключений с малым объемом данных.
- Мультимедийные системы (например, потоковые видеосервисы) требуют высокой пропускной способности, что делает их ориентированными на eMBB (Enhanced Mobile Broadband).
- RedCap (Reduced Capability) – промежуточный вариант, предназначенный для устройств с умеренными требованиями к скорости передачи данных, но с высокой энергоэффективностью.
6. Стоимость компонентов и безопасность
Цена устройства во многом определяет его технические возможности. Например, бюджетные датчики используют простые модули связи, тогда как высокотехнологичные системы требуют более сложных и дорогих решений. Также и высокий уровень защиты информации особенно важен для устройств, использующих 5G в критической инфраструктуре или развернутых в общественных местах. Данные должны быть защищены не только в момент передачи, но и в состоянии хранения.
Основные характеристики 5G
| Характеристика | Описание |
|---|---|
| Макс. скорость передачи | До 10 Гбит/с (eMBB), до 150 Мбит/с (RedCap) |
| Полоса пропускания | От 5 МГц (RedCap, Ambient IoT) до 400 МГц (mmWave) |
| Задержка (латентность) | <1 мс (URLLC), ~10 мс (eMBB), выше 100 мс (mMTC) |
| Плотность подключений | До 1 млн устройств/км² (mMTC) |
| Частотные диапазоны | FR1: <6 ГГц, FR2: 24–100 ГГц (mmWave) |
| Энергоэфф. | В 10 раз выше, чем у 4G |
| Тип модуляции | OFDM, 256-QAM, 1024-QAM |
| Технологии антенн | Massive MIMO, Beamforming |
| Режимы работы | SA (Standalone) и NSA (Non-Standalone) |
| Пропускная способность | В 100 раз выше, чем у 4G |
| Поддержка IoT | mMTC, RedCap, Ambient IoT |
| Безопасность | 256-битное шифрование, защита данных в движении и хранении |
Основные категории устройств
Внедрение 5G позволило расширить круг электронных устройств, использующих этот стандарт. Помимо смартфонов, в список входят:
1. Очки дополненной реальности (AR/VR)
Ожидается, что технология дополненной реальности станет неотъемлемой частью цифровой трансформации в бизнесе и промышленности. AR-устройства используют технологии распознавания изображений и искусственного интеллекта, что помогает:
- Оптимизировать логистику и складские процессы.
- Улучшить производственные линии.
- Проводить моделирование без необходимости создания физических прототипов.
2. Голосовые помощники
Эти устройства общаются с пользователем через голосовые команды, не требуя экрана. Применяются в:
- «Умных» домах (управление освещением, температурой, безопасностью).
- Офисных системах (поиск информации, напоминания, планирование).
- Автомобилях (встроенные навигаторы, голосовое управление).
3. Носимая электроника
Смарт-часы и фитнес-браслеты становятся полноценными коммуникационными устройствами, передавая голос, данные и даже видео.
4. IoT и IIoT-устройства
Промышленные и бытовые устройства с подключением к сети, выполняющие конкретные задачи:
- Датчики температуры, влажности, давления.
- Автоматизированные системы управления производством.
- Сетевые исполнительные механизмы.
5. Трекеры для отслеживания активов
Компактные устройства, использующие 5G для определения местоположения объектов, востребованы в логистике и в повседневной жизни (например, для слежения за багажом или домашними животными).
6. Интеллектуальные измерительные системы
Автоматизированные счетчики электроэнергии, воды и газа, работающие в рамках «умных городов», снижают затраты на обслуживание и повышают точность данных.
Развитие стандарта RedCap
Изначально технология 5G разрабатывалась в первую очередь для высокоскоростной передачи данных (eMBB), что делало ее идеальной для смартфонов, планшетов и других мультимедийных устройств. Однако во многих промышленных и IoT-системах высокая скорость передачи данных не является критически важной – куда большее значение имеют низкое энергопотребление, стоимость и масштабируемость сети.
Для решения этих задач был разработан стандарт RedCap (Reduced Capability) – энергоэффективное решение для устройств, которым не требуются сверхвысокие скорости 5G, но важно поддержание связи в сети нового поколения.
Основные характеристики RedCap
- Скорость передачи данных до 150 Мбит/с (нисходящий канал) и 50 Мбит/с (восходящий канал).
- Полоса пропускания до 20 МГц, что значительно меньше, чем у eMBB (100 МГц).
- Отсутствие поддержки сложных технологий агрегации частот (Carrier Aggregation), что упрощает и удешевляет производство модулей связи.
- Упрощенная конструкция антенн, приемных цепей и кодирующих схем, что снижает энергопотребление.
RedCap: баланс между скоростью и стоимостью
Технология RedCap представляет собой компромисс между основными вариантами использования 5G:
- eMBB (Enhanced Mobile Broadband) – требует высокой скорости передачи данных.
- URLLC (Ultra-Reliable Low Latency Communications) – ориентирован на критически важные системы с минимальными задержками.
- mMTC (Massive Machine-Type Communications) – предназначен для массовых IoT-устройств, которые передают небольшие объемы данных.
RedCap занимает промежуточное положение, обеспечивая приемлемую скорость передачи данных при сниженных затратах на производство и эксплуатацию.

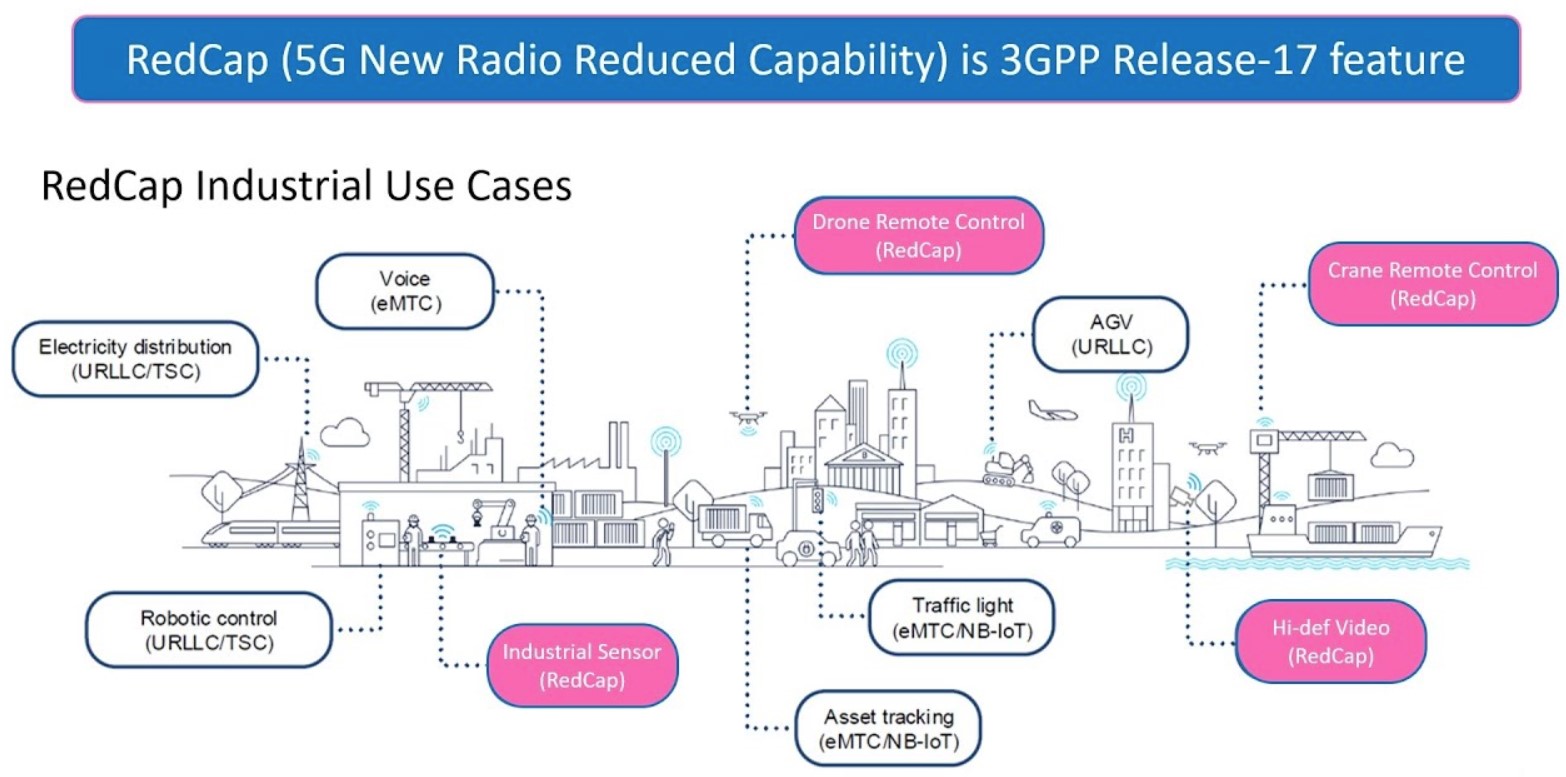

Применение RedCap
RedCap используется в различных областях, где важны энергоэффективность и доступность:
- Устройства «умного дома» – интеллектуальные системы безопасности, бытовые сенсоры, контроллеры климат-контроля.
- Носимые гаджеты – умные часы, фитнес-браслеты, медицинские сенсоры.
- Промышленные IoT-системы – автоматизированные датчики и исполнительные механизмы.
- Инфраструктурные решения – «умные» счетчики электроэнергии, датчики температуры и влажности.
Ограничения RedCap
Несмотря на преимущества, стандарт RedCap не всегда является оптимальным решением. Например, в системах, требующих постоянной передачи больших объемов данных, использование RedCap может привести к перегрузке сети. В таких случаях требуются более мощные решения, такие как eMBB.
Для дальнейшего снижения энергопотребления и расширения применения RedCap был разработан новый стандарт – eRedCap (Enhanced RedCap). Он позволяет сократить полосу пропускания устройства до 5 МГц, что делает его аналогом LTE Cat-1 по скорости передачи данных, но с преимуществами 5G.
Сравнительная таблица характеристик
| Характеристика | RedCap | eMBB | URLLC | mMTC |
|---|---|---|---|---|
| Применение | IoT, носимые устройства, умный дом, промышленные сенсоры | Смартфоны, планшеты, стриминг 4K/8K, AR/VR | Критически важные системы (автономные автомобили, телемедицина) | Массовые сети IoT, датчики, системы автоматизации |
| Макс. скорость передачи данных | До 150 Мбит/с (нисходящий канал) и 50 Мбит/с (восходящий) | До 10 Гбит/с | Около 10 Гбит/с | Низкие скорости, минимальные объемы данных |
| Полоса пропускания | До 20 МГц | 100 МГц (FR1, <6 ГГц) и выше в FR2 (>24 ГГц) | 100 МГц и выше | Узкие каналы, до нескольких МГц |
| Задержка (латентность) | Средняя (десятки мс) | Средняя (десятки мс) | Минимальная (менее 1 мс) | Высокая (до секунд) |
| Энергоэфф. | Высокая | Средняя | Средняя | Максимальная |
| Сложность модулей связи | Низкая (упрощенная архитектура) | Высокая (многоканальная агрегация) | Высокая (интеллектуальное управление каналами) | Очень низкая (простые устройства) |
| Тип антенн | Упрощенные | Множественные антенны (MIMO) | Множественные антенны (MIMO) | Простые одноантенные решения |
| Стоимость | Низкая | Высокая | Высокая | Минимальная |
| Преимущества | Дешевизна, энергоэффективность, удобство для IoT | Высокая скорость и производительность | Минимальная задержка, высокая надежность | Возможность подключения огромного количества устройств |
| Ограничения | Ограниченная пропускная способность, не подходит для потокового видео | Высокая стоимость, энергопотребление | Дорогостоящая инфраструктура | Малые объемы передаваемых данных |
Ambient IoT и энергонезависимые устройства
Развитие 5G привело к появлению концепции Ambient IoT (A-IoT) – это новое направление в сфере Интернета вещей, ориентированное на устройства с автономным питанием, использующие энергию окружающей среды.
Технология Ambient IoT разрабатывается 3GPP (3rd Generation Partnership Project) и позволяет устройствам работать без традиционных источников питания, используя энергетический сбор (Energy Harvesting). Это означает, что гаджеты могут получать энергию из радиоволн, света, вибраций или других природных источников.
Ключевые особенности Ambient IoT
- Полная или частичная автономность от внешнего питания.
- Возможность энергосборинга – получения энергии из окружающей среды.
- Минимальные энергозатраты на передачу данных.
Категории устройств Ambient IoT
- Пассивные устройства. Не имеют накопителей энергии. Используют технологию обратного рассеяния (модулируют и отражают входящий радиосигнал). Аналог RFID-меток, но с возможностью интеграции в 5G-сети.
- Полуактивные устройства. Имеют небольшие накопители энергии (конденсаторы, суперконденсаторы). Способны усиливать и модулировать сигнал, но не генерировать его самостоятельно.
- Активные устройства. Обладают встроенными источниками питания (например, сверхмалые аккумуляторы). Могут самостоятельно генерировать радиосигнал, обеспечивая большую дальность связи.
Применение Ambient IoT
- Логистика и складские системы. Автоматизированный учет и контроль грузов. Отслеживание перемещения товаров в реальном времени.
- Интеллектуальные системы измерения. Умные счетчики воды, газа и электроэнергии. Датчики температуры и влажности.
- Мониторинг окружающей среды. Экологические сенсоры, работающие на солнечной энергии. Системы контроля загрязнения воздуха и воды.
- Управление городской инфраструктурой. Автоматизированные парковочные системы. Интеллектуальные дорожные знаки и светофоры.
Сравнительная таблица
| Характеристика | Пассивные устройства | Полуактивные устройства | Активные устройства |
|---|---|---|---|
| Источник питания | Нет (энергия собирается из внешних источников) | Встроенные накопители (конденсаторы, суперконденсаторы) | Собственные батареи или альтернативные источники энергии |
| Способ связи | Обратное рассеяние (Reflective Backscatter) | Усиленное обратное рассеяние | Активная генерация радиосигнала |
| Радиус действия | Небольшой (несколько метров) | Средний (десятки метров) | Большой (сотни метров) |
| Энергоэфф. | Максимальная (не требует питания) | Высокая (очень низкое энергопотребление) | Средняя (расходует больше энергии) |
| Сложность | Минимальная | Средняя | Высокая |
| Затраты | Очень низкие | Средние | Высокие |
| Применение | Метки отслеживания, складская логистика, RFID | Интеллектуальные сенсоры, системы мониторинга | Устройства с расширенным функционалом (умные счетчики, трекеры) |
| Доступность в сети | Только при наличии внешнего сигнала | Ограниченная автономность | Полная автономность |
| Пример устройств | RFID-метки, наклейки с сенсорами | Датчики температуры, давления | Умные счетчики, GPS-трекеры |
Будущее технологий RedCap и Ambient IoT
В ближайшие годы можно ожидать динамичного развития 5G, а также массового перехода устройств с LTE на новые стандарты связи.
- RedCap продолжит расширять свое присутствие в сегменте IoT, предлагая компромиссное решение между мощностью и энергоэффективностью.
- Ambient IoT создаст основу для энергонезависимых устройств, что приведет к уменьшению затрат на обслуживание и увеличению автономности гаджетов.
- eRedCap станет мостом между стандартами LTE и 5G, обеспечивая плавный переход для бюджетных устройств.
Технология 5G уже сейчас кардинально изменяет экосистему связи, предлагая новые возможности как для пользователей, так и для бизнеса. Развитие таких стандартов, как RedCap и Ambient IoT, делает связь доступнее, энергоэффективнее и технологичнее. В общем, в ближайшие годы можно ожидать дальнейшей экспансии 5G, перехода множества устройств с 4G на 5G, а также появления новых стандартов, направленных на энергонезависимые и недорогие решения.
