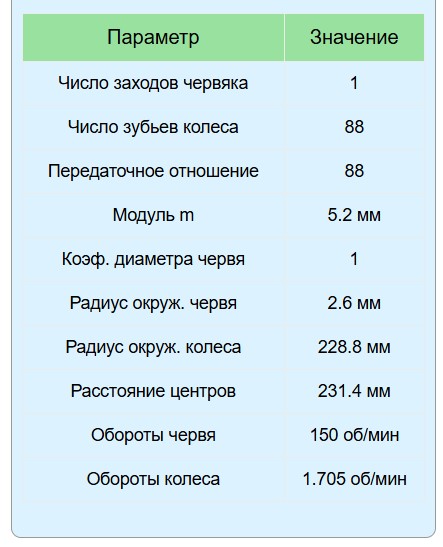

| Параметр | Значение |
|---|

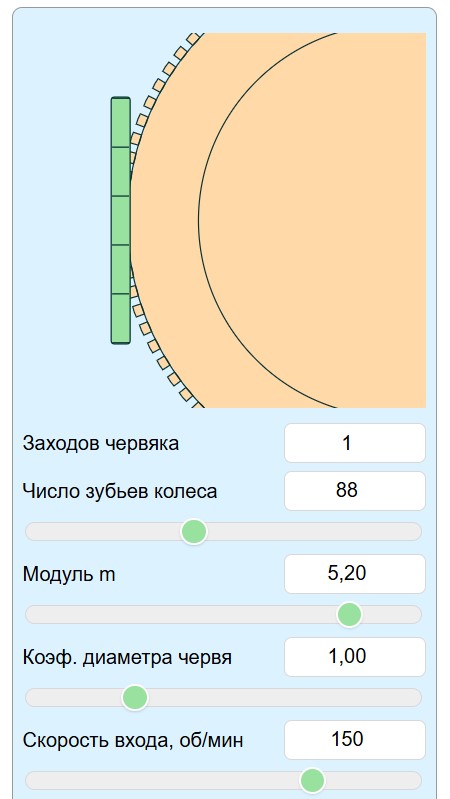

Здесь можно в реальном времени наблюдать и изменять работу червячной передачи. Вращение червяка и колеса автоматически рассчитывается и отображается на экране. С помощью регуляторов можно интерактивно изменять количество заходов, число зубьев, размеры и скорости вращения. Программа адаптирована для мобильных устройств и не требует установки.
Что такое червячная передача
Она состоит из двух элементов:
- Червяк — винтовой вал с резьбой похож на винт, выполняющий роль ведущего звена.
- Червячное колесо — зубчатое колесо, зацепляющееся с витками червяка.
Передача обеспечивает большое передаточное отношение при компактных размерах, а также позволяет изменять направление вращения на 90°. Используется в:
- редукторах станков и подъёмных механизмов,
- подъёмниках и домкратах,
- конвейерах,
- электроприводах и регулировочной технике.
Формулы расчёта
1. Делительные диаметры:
d₁ = q·m, d₂ = m·Zw
2. Межосевое расстояние:
a = (d₁ + d₂) / 2
3. Передаточное отношение:
i = Zw / S
4. Скорости вращения:
n₂ = n₁ / i
где n₁ — скорость червяка, n₂ — скорость колеса.
Пример расчёта
Задано:
- S = 1, однозаходный червяк
- Zw = 40
- Модуль m = 2 мм
- Скорость червяка n₁ = 1000 об/мин
Решение:
- d₁ = q·m = 8·2 = 16 мм (приняли коэффициент q = 8)
- d₂ = m·Zw = 2·40 = 80 мм
- a = (16 + 80)/2 = 48 мм
- i = 40 / 1 = 40
- n₂ = 1000 / 40 = 25 об/мин
Результат: колесо вращается в 40 раз медленнее, чем червяк.
Особенности червячных передач
- Большие передаточные числа (до 1:100 и выше).
- Компактность и плавность хода.
- Самоторможение (колесо не может вращать червяк назад).
- Скользящее зацепление требует качественной смазки.
Справочные таблицы
Обозначения параметров
| Параметр | Обозначение | Что это значит |
|---|---|---|
| Число заходов червяка | S | Количество ниток резьбы на червяке |
| Число зубьев колеса | Zw | Количество зубьев у червячного колеса |
| Передаточное число | i = Zw / S | Во сколько раз уменьшается скорость вращения |
| Модуль | m | Основной размер зуба (мм) |
| Делительный диаметр червяка | d₁ | Размер червяка (≈ q·m) |
| Делительный диаметр колеса | d₂ | Размер колеса (m·Zw) |
| Межосевое расстояние | a | (d₁ + d₂) / 2 |
Параметры червячной передачи
| Модуль | Заходы | Зубья колеса | Передаточное число | Межосевое расстояние |
|---|---|---|---|---|
| 2.0 | 1 | 20 | 20 | 30 |
| 2.5 | 1 | 30 | 30 | 50 |
| 3.0 | 2 | 40 | 20 | 75 |
| 4.0 | 1 | 40 | 40 | 100 |
| 5.0 | 2 | 50 | 25 | 150 |
Типовые комбинации
| Модуль m | Заходы S | Зубья колеса Zw | Передаточное число | Применение |
|---|---|---|---|---|
| 1.5 | 1 | 15 | 15 | Приборы |
| 2.0 | 1 | 30 | 30 | Малые редукторы |
| 2.5 | 2 | 40 | 20 | Станки |
| 3.0 | 1 | 50 | 50 | Лебёдки |
| 4.0 | 2 | 60 | 30 | Транспорт |
Области применения
| Область | Пример использования |
|---|---|
| Подъёмные устройства | Домкраты, лебёдки |
| Транспорт | Рулевые механизмы |
| Промышленность | Редукторы станков |
| Автоматизация | Приводы конвейеров |
| Бытовые устройства | Механизмы регулировки кресел, антенн |
Этот симулятор позволяет наглядно увидеть работу червячной передачи, рассчитать основные параметры и проверить правильность подбора размеров. Используйте его для обучения, проектирования и анализа механизмов — от простых подъёмных устройств до промышленных редукторов.
