Представляем новую, намного более мощную версию популярного среди радиолюбителей усилителя мощности звука ZENER, рассчитанного на 8 Ом нагрузки и 500 Вт RMS в максимальной конфигурации. Благодаря полукомплементарной топологии этот УНЧ обеспечивает чистейший звук без щелчков и искажений при включении. При использовании оригинальных и высококачественных компонентов устройство показывает реально выдающуюся производительность даже в задачах, требующих насыщенного, «тяжелого» звучания.
Одним из ключевых преимуществ усилителя является дифференциальное регулирование, обеспечивающее высокую стабильность и минимальные искажения даже при максимальной нагрузке.

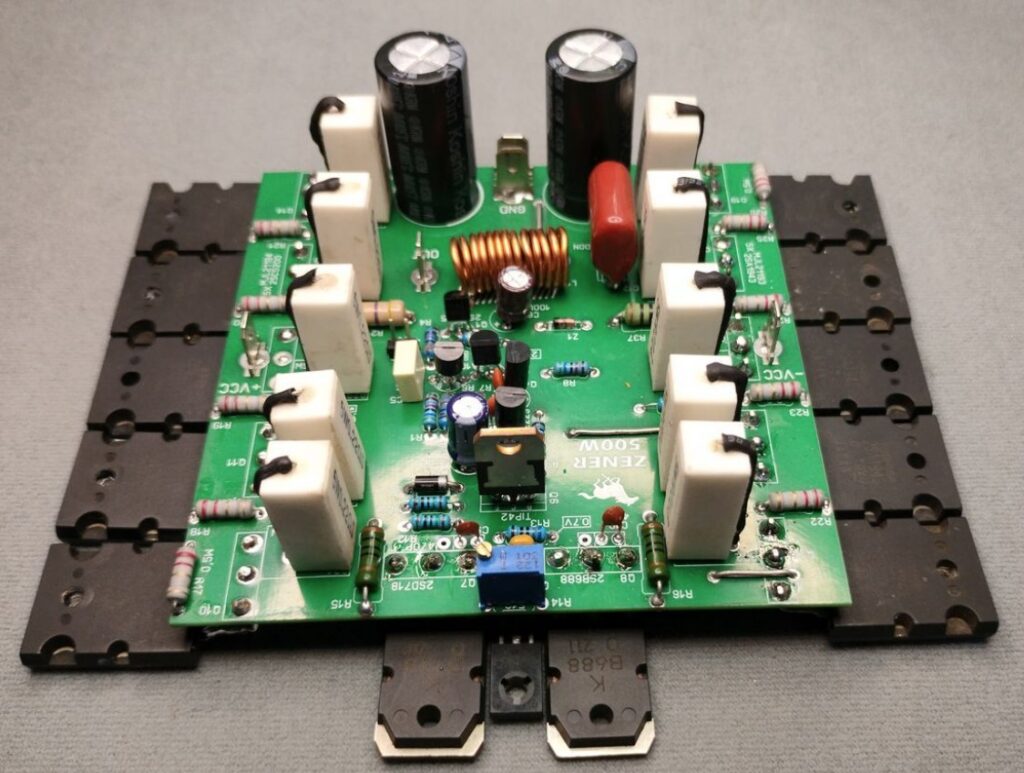

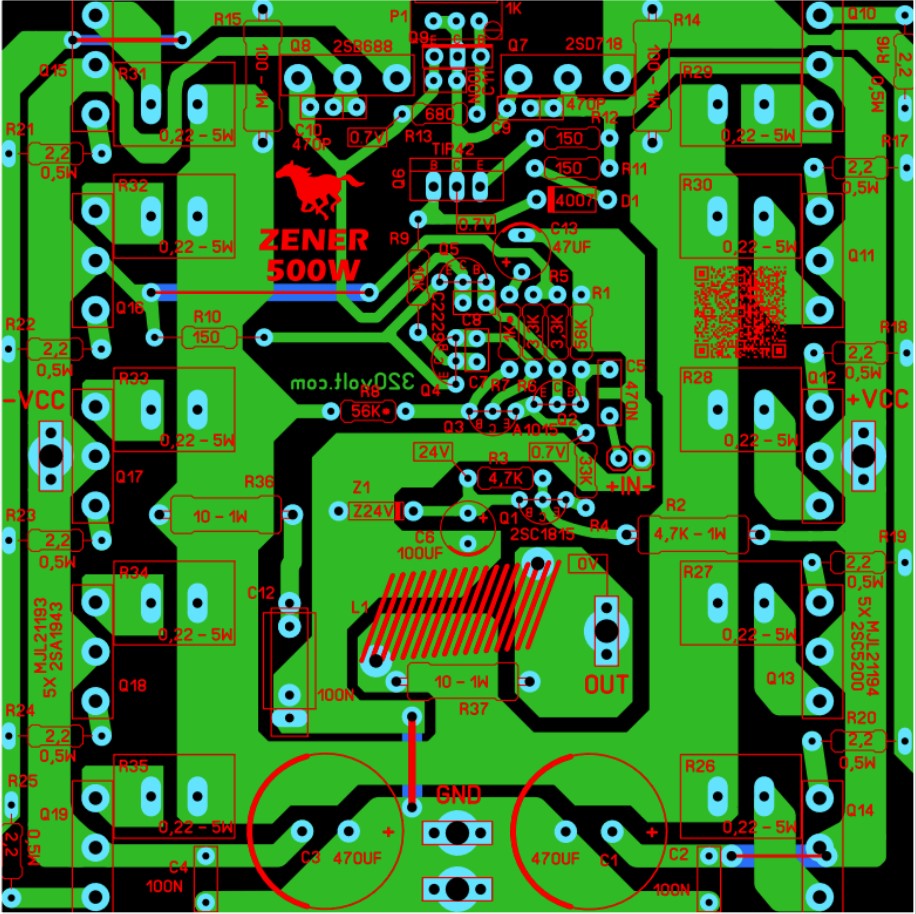

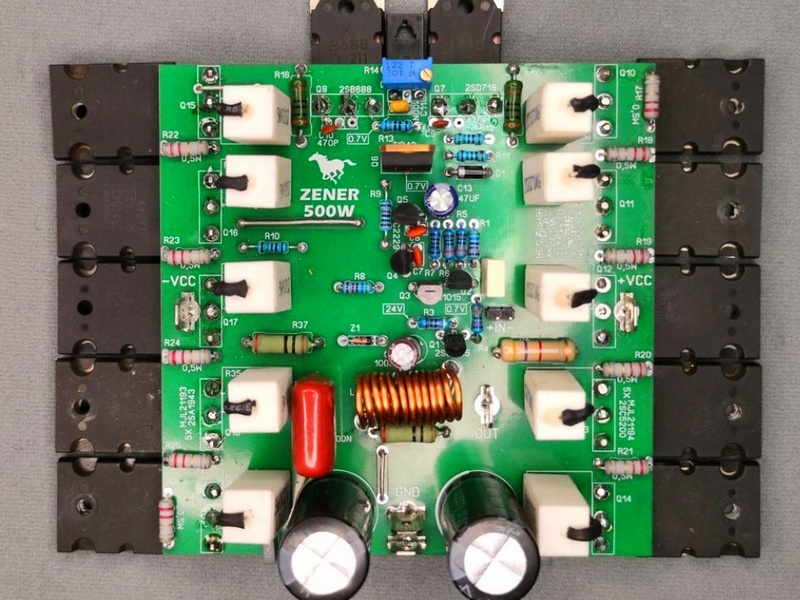

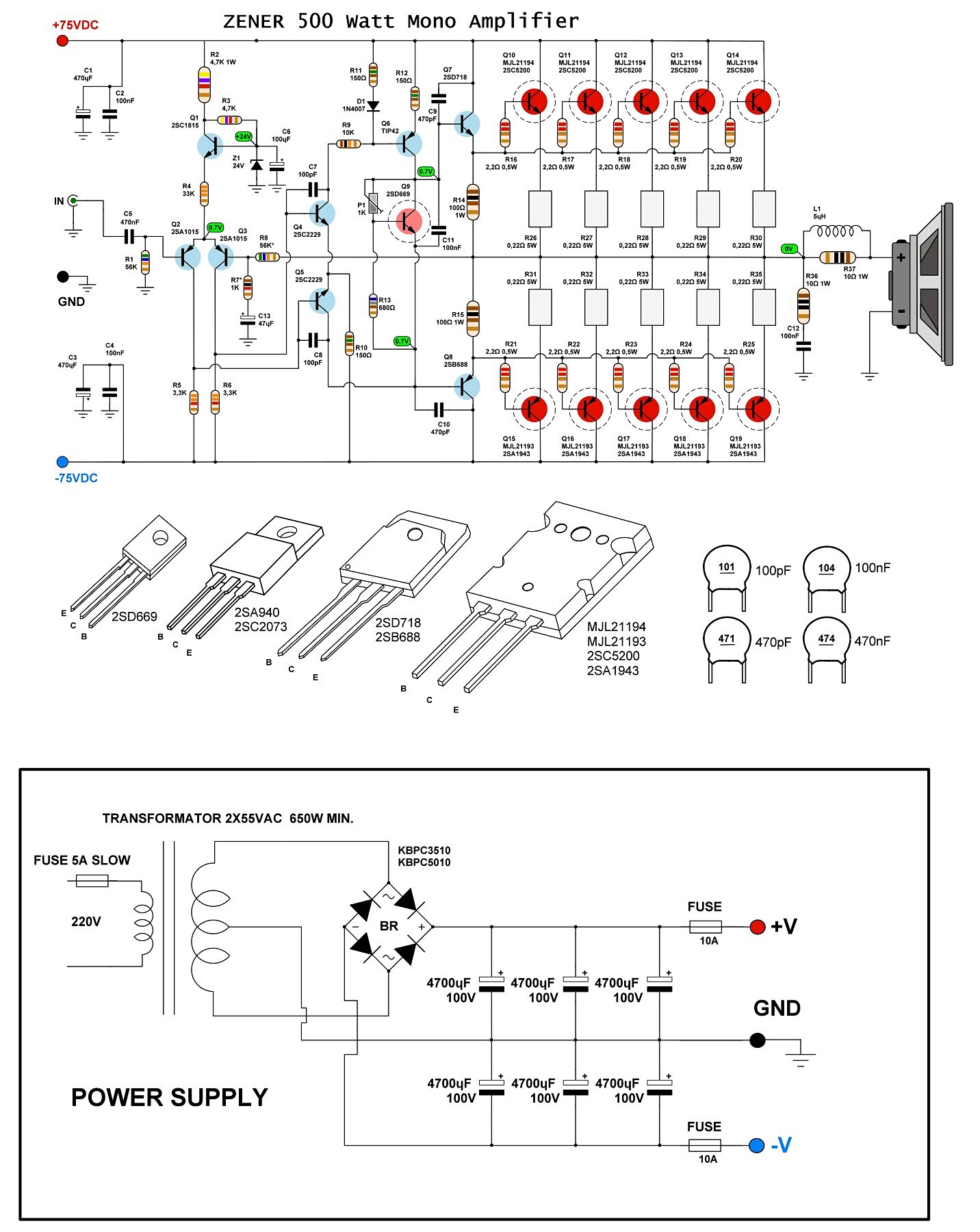

Конструкция и основные элементы схемы
Дифференциальный каскад и стабилизация напряжения
В первом каскаде используется 2 транзистора, собранных по схеме дифференциальной пары, питаемой от стабилитрона с напряжением 18–24 В. Это решение гарантирует постоянное напряжение на входе усилителя, что критично для его стабильной работы. Каскад дифференциального регулирования включает транзистор 2SC1815, отвечающий за усиление тока, так как стабилитрон ограничен 20 мА. Альтернативные модели: 2SC945, 2SC2229, 2SC1573. Дифференциальная пара состоит из двух PNP-транзисторов A1015, их эмиттеры соединены и получают питание от каскада регулирования.
- Q2 принимает аудиосигнал,
- Q3 получает сигнал через резистор с выхода динамика,
- Коллекторы обоих транзисторов подключены к отрицательному напряжению -Vcc через резисторы 3,3 кОм.
Усилитель совместим с динамиками с сопротивлением от 4 Ом. Для достижения 500 Вт мощности в выходном каскаде используются 10 транзисторов:
- 5 × 2SC5200
- 5 × 2SA1943
⚠ Высокое напряжение! Усилитель 500 Вт работает с опасными уровнями напряжения (150 В между плечами). При подключении конденсаторов важно строго соблюдать полярность – ошибка может привести к взрыву. Перед тестированием используйте предохранители, защитные очки и перчатки.
Коррекция высокочастотных колебаний
В процессе тестирования было установлено, что в некоторых случаях возникает необходимость подавления высокочастотных помех.
- Конденсатор 10 пФ, подключенный между коллектором и базой транзисторов 2SC2229, помог устранить проблемы.
- В ходе дальнейших испытаний оптимальным значением для минимизации искажений было признано 100 пФ.
Дополнительно в схеме присутствуют конденсаторы 470 пФ, которые играют менее критичную роль, но также способствуют стабилизации сигнала. Их номинал может варьироваться от 470 пФ до 1 нФ. Для надежности рекомендуется использовать многослойные керамические или металлизированные полиэфирные пленочные конденсаторы, так как обычные керамические модели (чечевичные) часто обладают нестабильными параметрами. Старайтесь покупать конденсаторы высокого качества — от них сильно зависит результат.
Оптимизация входного сигнала
Полиэфирный конденсатор 0,47 мкФ (470 нФ) служит развязывающим элементом для входного сигнала, предотвращая попадание паразитных постоянных токов в схему. Выбор емкости этого элемента влияет на звучание:
- 0,22 мкФ – минимальные щелчки при включении, но возможна потеря низких частот.
- 0,47 мкФ – оптимальный баланс между низкими частотами и чистотой звука.
- 4,7 мкФ – передача всего спектра частот, но возможен «хлопок» при включении.
- 1 мкФ – хорошо подходит для большинства конфигураций.
Если используется поляризованный конденсатор, его отрицательный вывод должен быть подключен к входу.
Проверка подлинности транзисторов
❗ Важно! Перед сборкой усилителя убедитесь в подлинности всех транзисторов, поскольку китайские дешевые подделки могут привести к повреждению устройства.
Ключевые параметры:
- 2SA1015 – hFE ≈ 170 (если выше 180, велика вероятность подделки).
- 2SC2229 – hFE ≤ 190 (если выше – возможны поддельные компоненты).
- TIP42 – hFE 120–160 (если сильно отличается – проверяйте подлинность).
- 2SC5200 – hFE 50–90 (чем ниже, тем лучше).
Как видите, проект требует серьезных вложений – стоимость компонентов достаточно высока. Уровень знаний также должен соответствовать сложности схемы, иначе можно не только не запустить УМЗЧ, но и понести значительные финансовые убытки.

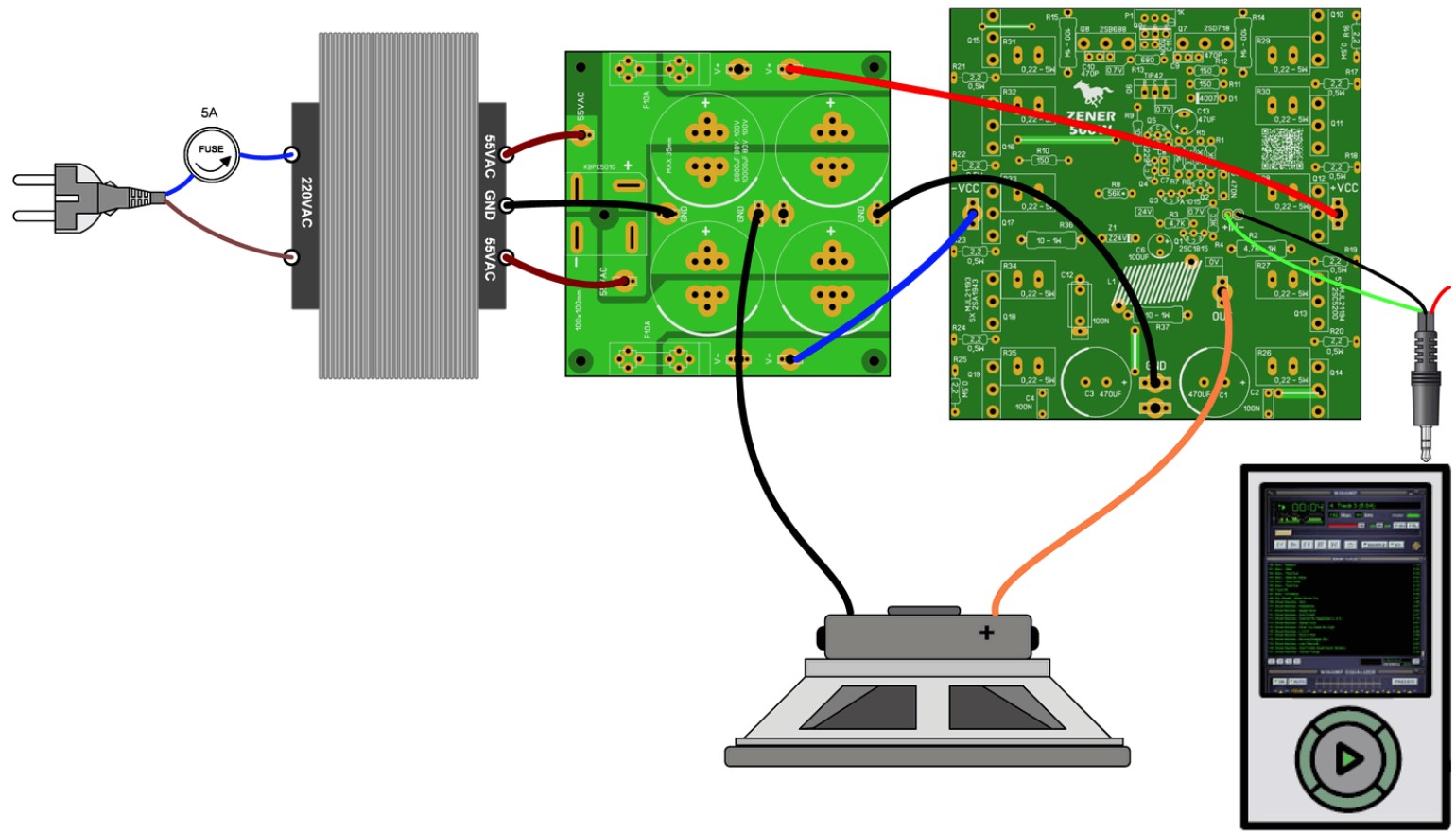

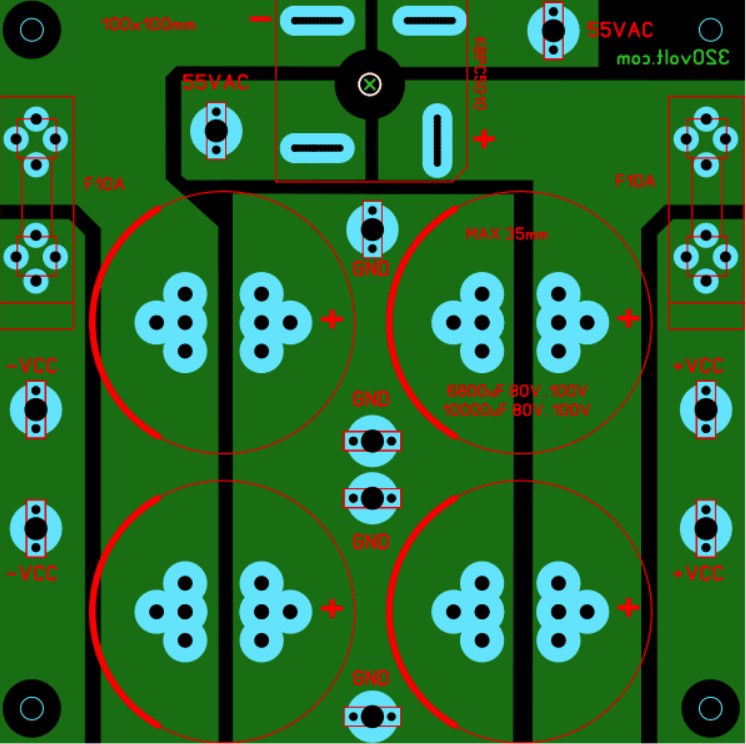

Блок питания усилителя 500 Вт
Необходимые параметры:
- Трансформатор: минимум 650 Вт
- Выходное напряжение: 2 × 55 В AC
- Диодный мост: 50 А (KBPC5010)
- Фильтрующие конденсаторы: 6800 или 10000 мкФ 80 В – 100 В
- Предохранители: 5 А (на входе 220 В AC)
- Предохранители для DC-линий размещены на плате.
Дополнительные рекомендации
Катушка Цобеля: Для ее намотки можно использовать отвертку диаметром 8–10 мм или сверло. Параметры:
- Толщина провода: 1,2 мм
- Число витков: 12–15

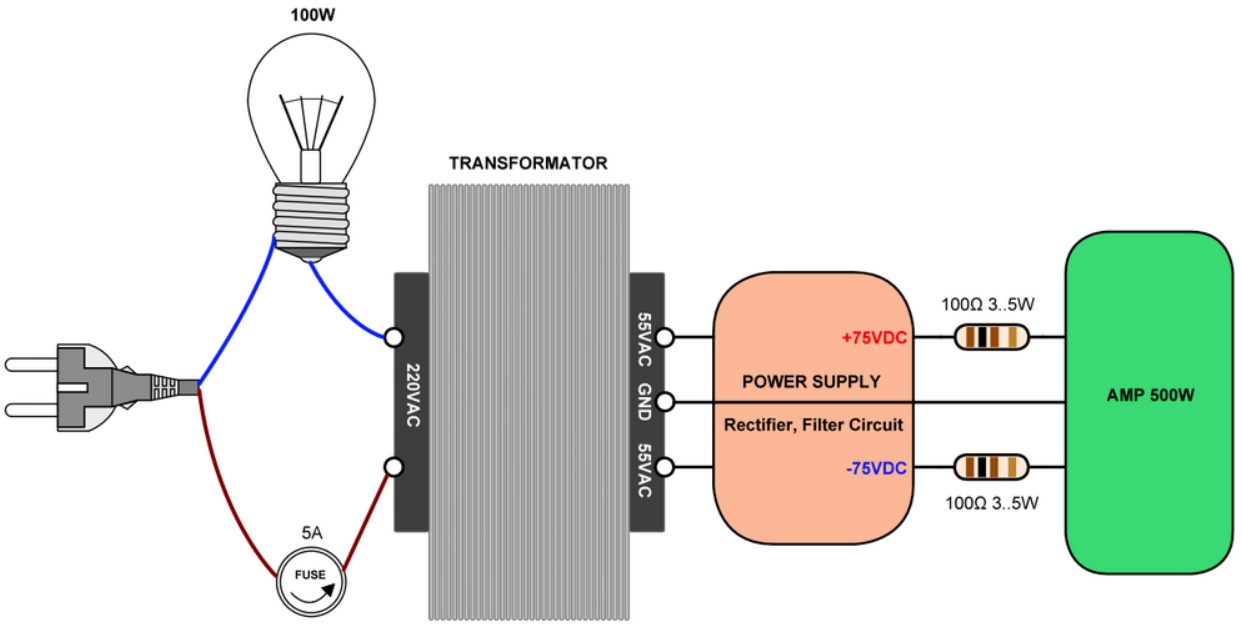

⚠ Первая проверка. Для первичного теста рекомендуется последовательное подключение лампы накаливания 100 Вт к входу 220 В AC трансформатора, а также резистора 100 Ом (3–5 Вт) к DC-линиям.
Вывод
Усилитель ZENER 500 Вт – это мощное и высококачественное решение для профессионального использования. Он демонстрирует чистый звук, стабильность и надежность, но требует внимательного подхода при сборке. Схема сложновата, зато при соблюдении всех рекомендаций и использовании оригинальных компонентов этот УНЧ обеспечит великолепное звучание без компромиссов.
