Предлагаемый инструмент — быстрый диагностический помощник для оценки ключевых рабочих параметров двигателя на основе тех данных, которые вы вводите: обороты, нагрузку, температуру охлаждающей жидкости, давление масла, AFR, значения расхода топлива и так далее. Конечно он не заменяет диагностическое оборудование и стендовые испытания, но помогает быстро получить ориентировочную картину и советы по возможным проблемам. Онлайн калькулятор рассчитан на специалистов сервисов, механиков, подготовщиков техники и продвинутых автовладельцев, которым нужно:
- быстро проверить адекватность текущих показаний мотора;
- получить ориентир по расходу топлива и эффективности эксплуатации;
- получить подсказки о вероятных проблемах — низкое давление масла, отклонение AFR, перегрев и другие;
- сравнить измеренный расход с моделируемым по эвристической модели.
Как пользоваться программой
- Введите тип двигателя и его параметры: объём, максимальную мощность в кВт, текущие обороты RPM.
- Укажите рабочие значения: температура охлаждающей жидкости, давление масла, AFR (если есть) и Коррекция топлива.
- Укажите величину расхода — в литрах в час или в литрах на 100 км.
- Задайте нагрузочный режим (холостой ход / движение / нагрузка) и нажмите «Рассчитать».
- Посмотрите цветные индикаторы, графики и текстовые рекомендации. При необходимости скорректируйте вводные и повторите.
Входные поля
- Тип двигателя — бензин / дизель / гибрид. Определяет параметры модели (коэффициенты и идеальные AFR).
- Объём двигателя (л) — используется как фактор, влияющий на расчёт ориентировочного расхода.
- Максимальная мощность (кВт) — служит опорой для оценки доли мощности на текущих оборотах.
- Текущие обороты (RPM) — точка расчёта; по диапазону оборотов строятся графики.
- Температура охлаждающей жидкости (°C) — влияет на корректность расчётов и на доверие к результату (оптимум ≈ 80–95 °C).
- Давление масла (бар) — критический параметр; по нему делаются предупреждения (низкое/высокое).
- Расход (л/ч или л/100км) — фактическое значение, введённое пользователем, сравнивается с модельным.
- Нагрузка (%) — степень нагрузки/нагрузочного режима двигателя (влияет на модельный расход).
- Fuel Trim (%) — показатель коррекции подачи топлива; большие отклонения сигнализируют о проблемах.
- Advance (°) — угол опережения зажигания (важно для бензиновых двигателей).
- AFR / Lambda — соотношение воздух/топливо; отсутствие — инструмент всё равно работает, но доверие снижается.
- Режим — холостой ход / крейсер / нагрузка — влияет на допущения при переводе единиц и оценке расхода.
Что выводит калькулятор

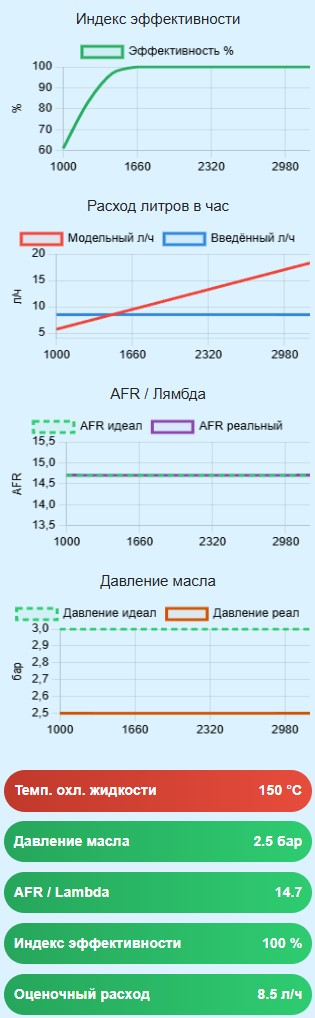

Результат отображается компактно и наглядно: цветные «пилы» (показатели) + набор графиков. Конкретно:
- Цветные показатели: температура ОЖ, давление масла, AFR, индекс эффективности, оценочный расход. Цвет — зелёный/оранжевый/красный — показывает статус.
- График эффективности — индекс эффективности в % по диапазону оборотов.
- График расхода — две линии: модельная (расчётная) и введённая (измеренная).
- График AFR — две линии: идеальная (целевое значение для выбранного типа двигателя) и ваша реальная кривая (если указана).
- График давления масла — идеальная/референтная линия и реальная — чтобы визуально выявить несоответствия.
- Рекомендации — развёрнутые подсказки и возможные причины отклонений.
Программа использует упрощённую эвристическую модель: она строит ориентировочный «модельный» расход на основе мощности, оборотов и нагрузки и сравнивает его с введённым значением. Значительные расхождения — повод для проверки, но не доказательство поломки.
- Индекс эффективности — показывает, насколько введённый расход соответствует ожидаемому. 100% — очень хорошо; < 50% — стоит проверить.
- AFR — даже небольшое отклонение в AFR может сильно влиять на экономичность и выбросы. При больших отклонениях — диагностируйте систему впрыска/датчики.
- Давление масла — критический параметр; при очень низком или явно нереалистично высоком значении инструмент покажет предупреждение и советы.
Методика расчётов
Модель сочетает несколько эвристических приближений, использованных для визуализации и оценки:
- Ориентировочный расход (л/ч) моделируется как произведение эффективной мощности в точке (кВт) на эмпирический показатель SFC (литр/(кВт·ч)).
- Эффективная мощность вычисляется как доля максимальной мощности в зависимости от текущих оборотов (предполагается некоторый пик для максимальной мощности).
- Применяются поправки: тип двигателя, фактор объёма, влияние температуры, давления масла, угла опережения и коррекция топлива.
- Для AFR и давления масла строятся идеальные и фактические линии для сравнения по диапазону оборотов.
Практические рекомендации
Чтобы получить максимально полезный результат:
- Соберите достоверные входные данные: снимите показания после прогрева двигателя до рабочей температуры.
- Указывайте AFR и коррекцию топлива, если доступны; без них оценка будет менее надёжной.
- Повторите расчёт в разных режимах (холостой ход, крейсер, нагрузка) и сравните поведение показателей.
- При сомнительных показаниях давления масла/температуры перепроверьте датчики и их соединения.
Справочники
Нормальные диапазоны температуры охлаждающей жидкости
| Тип двигателя | Минимум | Норма | Крит. температура |
|---|---|---|---|
| Бензиновый | 70 °C | 80 – 95 °C | > 105 °C |
| Дизельный | 60 °C | 75 – 90 °C | > 100 °C |
| Гибридный | 65 °C | 80 – 90 °C | > 105 °C |
| Электро (с охлаждением) | 30 °C | 40 – 70 °C | > 80 °C |
При превышении критической температуры высок риск перегрева и повреждения двигателя. Немедленно остановите двигатель и дайте ему остыть.
Рекомендованное давление масла
| Режим | Бензин | Дизель |
|---|---|---|
| Холостой ход | 0.8 – 1.5 бар | 1.0 – 2.0 бар |
| Нормальная нагрузка (2000-3000 RPM) | 2.0 – 3.0 бар | 2.5 – 4.0 бар |
| Высокая нагрузка (3000-5000 RPM) | 3.5 – 5.0 бар | 4.0 – 6.0 бар |
Если давление ниже минимального значения — возможны проблемы с масляным насосом, утечки или износ двигателя. Если давление выше нормы — возможны проблемы с фильтром или масляными каналами.
Оптимальные значения AFR и λ
| Тип двигателя | Идеальный AFR | Эквивалент λ | Примечание |
|---|---|---|---|
| Бензиновый | 14.7:1 | 1.00 | Стехиометрическая смесь для нормальных условий |
| Бензин — богатая смесь (нагрузка) | 12.0 – 13.0:1 | 0.82 – 0.88 | Для максимальной мощности |
| Дизельный | 17.0 – 18.5:1 | 1.15 – 1.25 | Для чистого сгорания и экономии |
| Гибридный | 14.7:1 | 1.00 | Как у бензинового двигателя |
Значения λ < 1.00 — смесь богатая (много топлива). λ > 1.00 — смесь бедная (много воздуха). Отклонения более 10% требуют диагностики топливной системы.
Коррекция топлива
| Значение | Состояние системы | Возможные причины |
|---|---|---|
| -10 до +10 % | Норма | Система подачи топлива исправна |
| -20 до -10 % | Смесь богатая | Переизбыток топлива: неисправный регулятор давления, форсунки, датчик MAP |
| +10 до +20 % | Смесь бедная | Подсос воздуха, засор форсунок, неисправность датчика MAF |
| Более ±20 % | Критические отклонения | Срочная диагностика топливной системы |
Положительный уровень означает обеднение смеси, отрицательный — переобогащение. Длительные отклонения вызывают рост расхода топлива и износ двигателя.
Трактовка индекса эффективности
| Индекс эфф. | Интерпретация | Рекомендации |
|---|---|---|
| 90 – 100 % | Отлично | Система работает в норме |
| 75 – 89 % | Хорошо | Допустимые отклонения, профилактика не требуется |
| 50 – 74 % | Средне | Рекомендуется диагностика топливной системы |
| < 50 % | Плохо | Необходима срочная проверка двигателя и датчиков |
Индекс рассчитывается как отношение модельного расхода к введённому вами фактическому расходу. Чем выше индекс — тем ближе система к оптимальному состоянию.
Ограничения и предостережения
Обязательно учитывайте ограничения инструмента — он даёт лишь ориентиры, а не лабораторные измерения:
- Модель не учитывает геометрию впуска/выпуска, состояние каталитического нейтрализатора, точную кривую момента и многие другие «инженерные» детали.
- Электродвигатели не потребляют жидкое топливо — для электротипов расчёты расхода даны как условный эквивалент и в большинстве случаев малоинформативны.
- Если данные датчиков некорректны или введены в неправильных единицах (кПа вместо бар и т.п.), инструмент будет корректировать/предупреждать — проверьте единицы.
- При диагностике серьёзных проблем полагаться только на этот калькулятор нельзя — используйте стенд, осциллограф, манометры и т.п.
