Калькулятор дроссельной заслонки

Онлайн-инструмент для расчёта расхода воздуха через дроссельную заслонку и построения графика зависимости объёма потока от оборотов двигателя. Калькулятор позволяет профессионально оценить ключевые параметры: объём воздуха, площадь сечения заслонки, диаметр минимального проходного канала и рекомендованную скорость воздуха для оптимальной работы двигателя. Результаты отображаются в виде таблицы и графика.

Входные параметры

• Объём двигателя — рабочий объём всех цилиндров в литрах. Используется для расчёта теоретического расхода воздуха при заданных оборотах.
• Обороты двигателя (RPM) — скорость вращения коленчатого вала, влияет на количество воздуха, проходящего через заслонку.
• Эффективность (VE, %) — коэффициент наполнения цилиндров воздухом, обычно в пределах 60–110%. Определяет фактический расход по сравнению с теоретическим.
• Количество цилиндров — для корректного расчёта суммарного объёма воздуха за один оборот двигателя.
• Желаемая скорость воздуха — скорость движения воздуха через заслонку, м/с. Определяет минимальную площадь проходного сечения для данного расхода.
• Турбо давление — наддув в барах, влияет на плотность воздуха и корректирует расчёт массового потока.

Важным аспектом работы заслонки является её влияние на динамику двигателя и отклик системы впуска. При увеличении диаметра заслонки снижается сопротивление потоку воздуха, что позволяет мотору быстрее набрать обороты при резком открытии дросселя. Однако чрезмерное увеличение площади может привести к снижению скорости потока на малых углах открытия, что ухудшает управление и отклик на педаль газа в диапазоне низких оборотов.

Кратко о понятиях

• Расход воздуха (Q) — объём воздуха, проходящий через двигатель за единицу времени (м³/с или л/мин).
• Площадь дросселя (A) — площадь минимального сечения заслонки, через которую проходит воздух.
• Диаметр минимально — эквивалентный диаметр круглого канала для данного расхода и скорости воздуха.
• Скорость воздуха — рассчитанная скорость потока через заслонку для обеспечения требуемого расхода.

Формулы расчёта

$$
Q_\text{m³/с} = \frac{V_\text{л} \cdot (RPM / 2) \cdot VE / 100}{1000 \cdot 60} \cdot P_\text{abs},
$$
$$
A = \frac{Q_\text{m³/с}}{v_\text{air}},
$$
$$
D_\text{м} = \sqrt{\frac{4 \cdot A}{\pi}},
\quad
D_\text{мм} = D_\text{м} \cdot 1000
$$

💨 Пояснение: Q вычисляется из объёма двигателя, оборотов и VE. Площадь A рассчитывается исходя из желаемой скорости воздуха, а диаметр D показывает минимальный диаметр круглого канала.

Также стоит учитывать термодинамические эффекты: при турбонаддуве плотность воздуха увеличивается, что повышает массовый расход и требует корректировки площади дросселя для поддержания заданной скорости потока. Несоответствие размеров заслонки и потока может вызвать завихрения и локальные перепады давления, что ведёт к шуму, вибрациям и повышенному износу деталей впускной системы.

Что выводит калькулятор

• Расход воздуха, м³/с и л/мин.
• Эквивалентная площадь дросселя, мм².
• Минимальный диаметр проходного канала, мм и дюймы.
• Нужная скорость воздуха через заслонку, м/с.
• Учёт турбонаддува (фактор плотности воздуха).

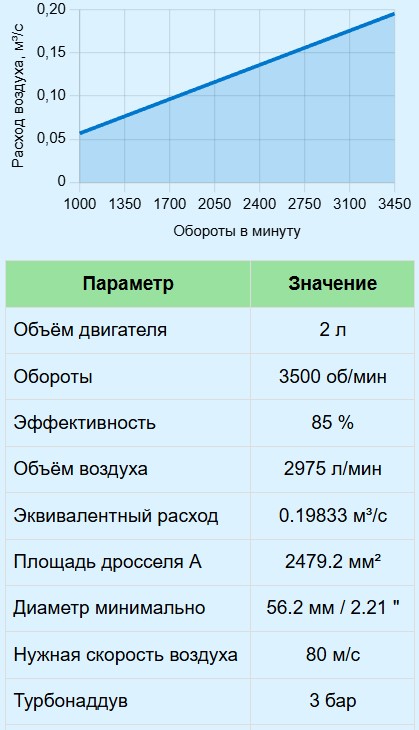

• График зависимости расхода воздуха от оборотов.

Для точного подбора дроссельной заслонки рекомендуется учитывать условия эксплуатации: частоту смены оборотов, режим работы двигателя (городской цикл, трасса, спортивное вождение) и характер нагрузки. Правильный баланс между площадью и скоростью потока позволяет поддерживать стабильное сгорание топлива, улучшает экономичность и снижает вероятность детонации при высоких нагрузках.

Пример 1 — компактный двигатель

Вводные данные:

• Объём двигателя: V = 2.0 л
• Обороты: RPM = 3500 об/мин
• Эффективность VE = 85%
• Цилиндров: 4
• Желаемая скорость воздуха: v_air = 80 м/с
• Турбо давление: P_turbo = 0 бар

Расчёт:

$$
VE = \frac{85}{100} = 0.85
$$
$$
Q_\text{л/мин} = V_\text{л} \cdot \frac{RPM}{2} \cdot VE=
$$
$$
= 2.0 \cdot \frac{3500}{2} \cdot 0.85 \approx 2975~\text{л/мин},
$$
$$
Q_\text{м³/с} = \frac{Q_\text{л/мин}}{1000 \cdot 60} \cdot P_\text{abs} =
$$
$$
= \frac{2975}{1000 \cdot 60} \cdot 1 \approx 0.0496~\text{м³/с},
$$
$$
A = \frac{Q_\text{м³/с}}{v_\text{air}} = \frac{0.0496}{80} \approx 0.00062~\text{м²},
$$
$$
D_\text{м} = \sqrt{\frac{4 \cdot A}{\pi}} \approx 0.028~\text{м},
$$
$$
D_\text{мм} = D_\text{м} \cdot 1000 \approx 28~\text{мм}.
$$

💨 Вывод: площадь заслонки ≈ 620 мм², диаметр ≈ 28 мм, расход воздуха ≈ 0.0496 м³/с при скорости 80 м/с.

Пример 2 — более мощный двигатель с турбо

Вводные данные:

• Объём двигателя: V = 3.5 л
• Обороты: RPM = 4500 об/мин
• Эффективность VE = 95%
• Цилиндров: 6
• Желаемая скорость воздуха: v_air = 100 м/с
• Турбо давление: P_turbo = 0.8 бар

Расчёт:

$$
VE = \frac{95}{100} = 0.95
$$
$$
Q_\text{л/мин} = 3.5 \cdot \frac{4500}{2} \cdot 0.95 \approx 7481~\text{л/мин},
$$
$$
P_\text{abs} = 1 + 0.8 = 1.8,
$$
$$
Q_\text{м³/с} = \frac{7481}{1000 \cdot 60} \cdot 1.8 \approx 0.2245~\text{м³/с},
$$
$$
A = \frac{Q_\text{м³/с}}{v_\text{air}} = \frac{0.2245}{100} \approx 0.002245~\text{м²},
$$
$$
D_\text{м} = \sqrt{\frac{4 \cdot A}{\pi}} \approx 0.053~\text{м},
$$
$$
D_\text{мм} = D_\text{м} \cdot 1000 \approx 53~\text{мм}.
$$

💨 Вывод: площадь заслонки ≈ 2245 мм², диаметр ≈ 53 мм, расход воздуха ≈ 0.2245 м³/с при скорости 100 м/с и турбо 0.8 бар.

Рекомендации

• Используйте программу для подбора заслонок при настройке двигателя.
• Учтите турбонаддув: давление увеличивает плотность воздуха и корректирует площадь сечения.
• Соблюдайте безопасную скорость воздуха через заслонку, чтобы избежать кавитации или турбулентности.
• График позволяет визуально оценить, как расход воздуха зависит от оборотов двигателя.

При проектировании системы впуска важно оценивать не только статические параметры, но и взаимодействие с другими компонентами: коллектором, фильтром, интеркулером и системой турбонаддува. Это обеспечивает оптимальный поток воздуха, равномерное распределение по цилиндрам и минимальные потери давления, что критично для поддержания стабильной работы мотора при любых условиях.
