Ламповый передатчик на FM диапазон 88-108 МГц



Тема ФМ передатчиков, в том числе и жучков, раскрыта вдоль и поперёк. В интернете полно схем радиомикрофонов на транзисторах, микросхемах… А мы решили сделать миниатюрный ламповый FM передатчик звука на ECC91. Выходная мощность этого малыша целых 3 Ватта! Рабочая частота 88-108 МГц. Схемотехника стандартная — обычное включение лампы в генераторном режиме. Регулировка обратной связи анод-модулятор с помощью небольшого подстроечного конденсатора. Регулирование частоты с помощью переменного конденсатора.

Принципиальная схема

Схемы принципиальной нет, так как все делалось из головы. Вот пару вариантов подходящих на отечественных радиолампах 6Н3П, если захотите повторить конструкцию. А это таблица взаимозаменяемости ламп, по которой можно подобрать зарубежный аналог.

Ламповый передатчик на FM 6Н3П — схема

Второй вариант схемы с усилителем мощности ВЧ на лампе 6П15П (6П14П).

Ламповый передатчик 88-108 МГц — схема 2

Настройка передатчика

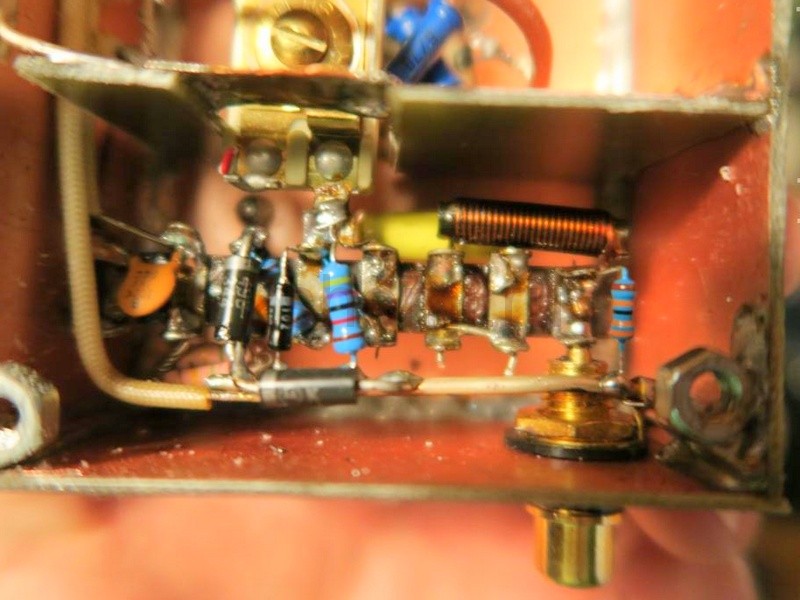

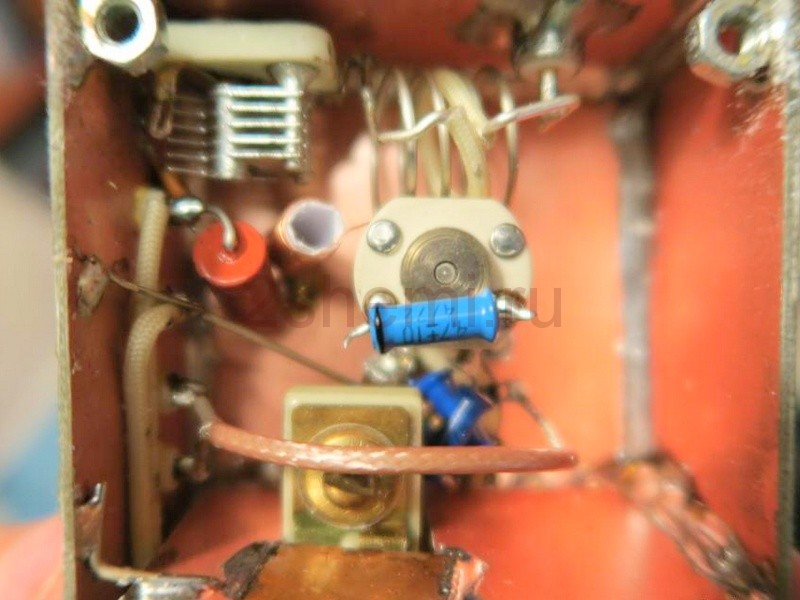

Настройка антенны также с помощью подстройки ёмкости контура. Катушки и разъем с серебряным покрытием. Коробка из фольгированного стеклотекстолита обеспечивает лёгкую обработку и хорошее экранирование. Размеры передатчика получились всего 9x4x6 см. Мощность при сетевом питании 2 Вт при напряжении 240 В. В принципе можно её повысить до 3 Вт через коррекцию сеточных резисторов и резистора, питающего генератор. В плане запуска не было никаких проблем — стартанул сразу. Мощность потребления 20 мА при 250 В, то есть 5 Вт.

Для этого FM передатчика позже планируется сделать также очень маленький блок питания с преобразователем от литиевых батарей и стабилизацией напряжения.

Предупреждаем: согласно законодательства, вещание на ФМ частотах без соответствующего разрешения запрещено!

Готовая конструкция и испытания

Измерения качества модуляции аудио не делались — но на слух передаваемая на приёмник музыка играет действительно неплохо, можно спокойно слушать. Антенна обычная телескопическая — в её основании настраиваемый контур-растяжка.

Полезное:  Регулятор оборотов электродвигателя 220В

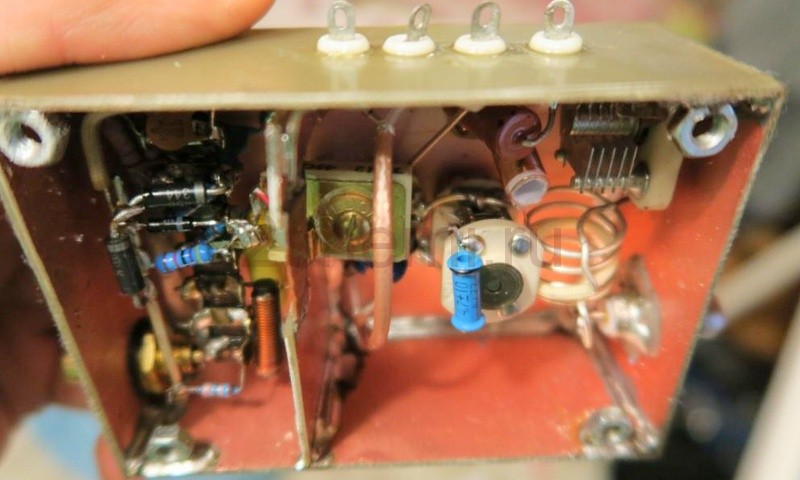

Ламповый фм передатчик в корпусе
