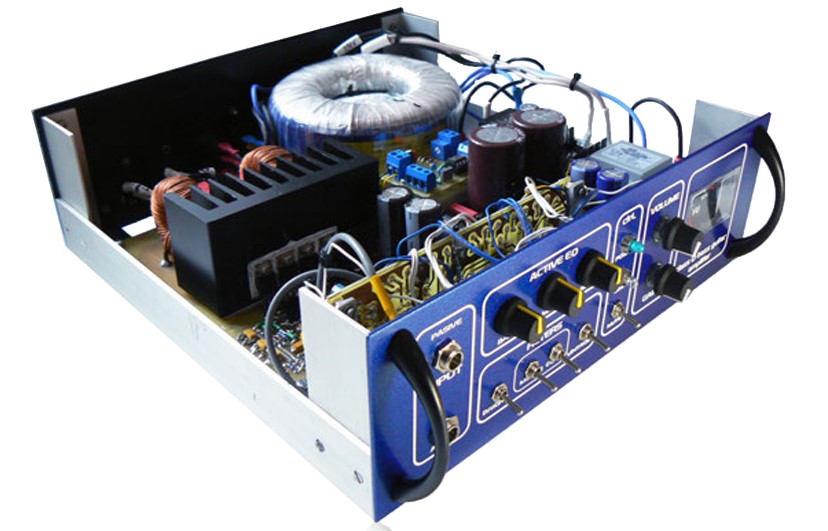

Представленная самодельная конструкция — мощный УНЧ класса D, специально разработанный для бас-гитары. В схеме совмещены силовой усилитель, предусилитель, темброблок и узлы управления, благодаря чему устройство подходит не только для получения высокой выходной мощности, но и для гибкой настройки характера звучания. Важная особенность проекта заключается в том, что он ориентирован именно на басовый диапазон, где особенно ценятся плотный низ, стабильная атака и отсутствие провалов по динамике.
По итогам практической реализации удалось получить выходную мощность более 150 Вт, хотя изначальной целью было достижение уровня около 100 Вт. Это показывает, что схема имеет хороший запас по мощности и может быть масштабирована при дальнейшем подборе более производительных MOSFET-транзисторов, дросселя и параметров питания. При грамотной доработке платформа HIP4081 действительно позволяет выйти на еще более высокие уровни мощности, особенно если усилить выходной каскад и обеспечить качественное охлаждение.
Для бас-гитары усилитель — это не просто источник громкости. Он должен уверенно отрабатывать низкие частоты, не теряя форму сигнала на пиках и не «размазывая» атаку. Именно поэтому в проекте большое внимание уделено предусилителю, эквалайзеру и режиму работы выходного каскада. Здесь важно не только получить цифру на выходе, но и сохранить музыкальность, стабильность и удобство настройки. Кроме того, сам усилительный модуль получился удачным как основа для разных применений. Предусилитель для бас-гитары, схема плавного пуска и блок эквалайзера могут использоваться отдельно, в составе других усилителей или как самостоятельные узлы. Это делает конструкцию не одноразовой, а действительно полезной для дальнейших проектов.
Частотные особенности бас-гитары
Бас-гитара работает в довольно широком, но специфическом диапазоне. Основная энергия сосредоточена внизу, а верх нужен скорее для читаемости атаки и разборчивости. Для пассивных инструментов важна чувствительность входа, для активных — запас по перегрузке и отсутствие лишнего шума. Именно поэтому предусилитель строится с учетом разных типов бас-гитар.
| Параметр | Типичное значение | Практическое значение |
|---|---|---|
| Основной диапазон бас-гитары | 30 Гц – 10 кГц | Определяет требования к усилителю |
| Уровень пассивной бас-гитары | около 100 мВ | Нужен чувствительный вход |
| Уровень активной бас-гитары | до 500 мВ и выше | Требуется запас по входному сигналу |
| Низкочастотная нагрузка | высокая | Важен устойчивый бас и контроль динамики |
Именно поэтому в предусилителе сделан упор на несколько ключевых решений.
- Во-первых, вход имеет высокое сопротивление, что особенно важно для JFET-транзисторов и пассивных звукоснимателей.
- Во-вторых, предусмотрены отдельные входы для пассивной и активной бас-гитары.
- В-третьих, эквалайзер построен так, чтобы не просто «крутить тембр», а реально формировать нужный характер звука под инструмент.

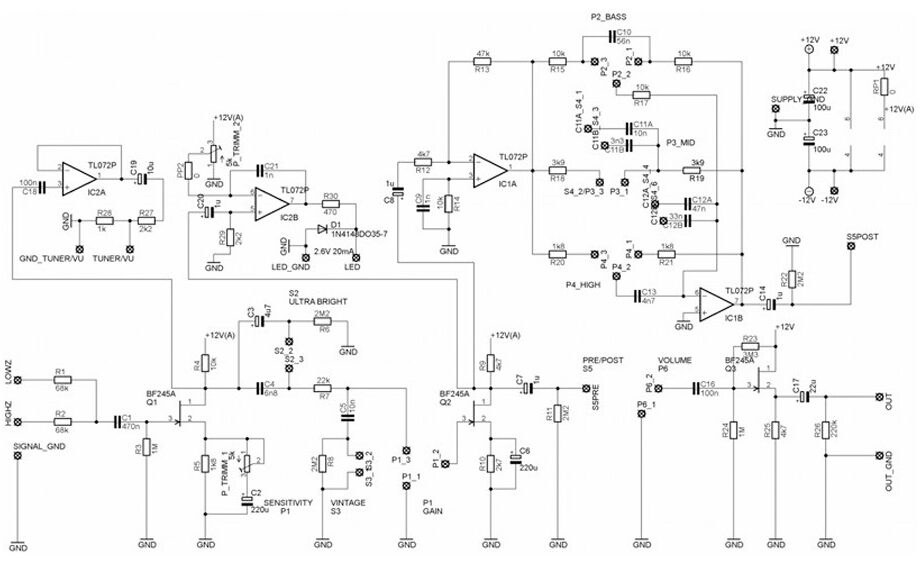

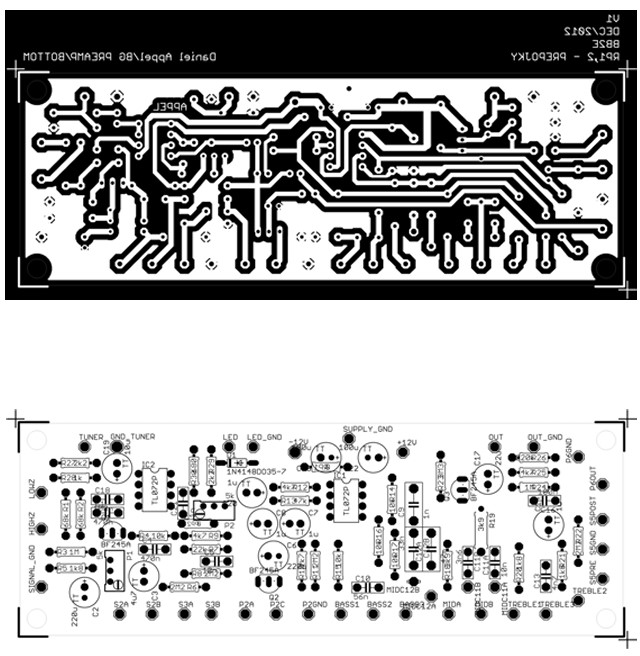

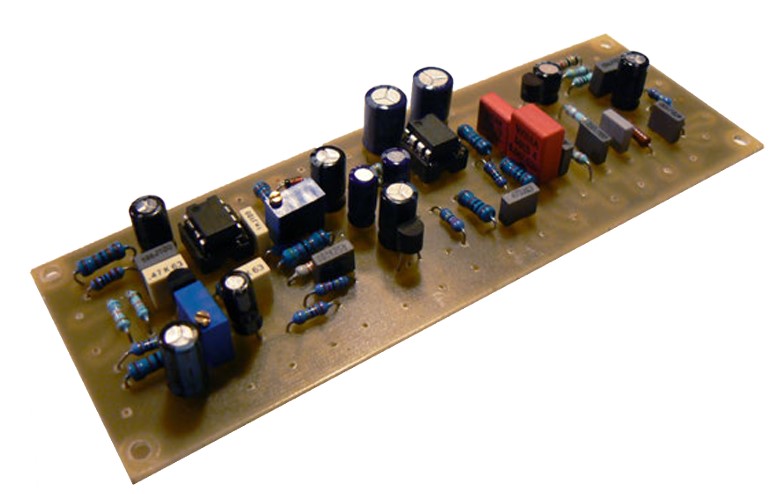

Предусилитель и темброблок
Предусилитель основан на JFET-каскадах, которые дают мягкое и приятное насыщение при перегрузке. Это не случайный эффект, а одна из причин, почему JFET-платформа так хорошо подходит для музыкальных задач. При умеренной перегрузке звук становится плотнее и чуть мягче, что напоминает ламповую манеру работы, но без лишней сложности и нагрева.
Эквалайзер выполнен как трехполосный активный узел с дополнительной пассивной регулировкой резкости. Также предусмотрен выбор частотных точек в среднечастотной области. Это особенно полезно для бас-гитары, потому что середина определяет читаемость в миксе, а не только субъективную «красоту» звучания.
Что дает такой предусилитель
- высокий входной импеданс для пассивных датчиков;
- отдельная работа с активным и пассивным инструментом;
- мягкая перегрузка без резкости;
- удобная настройка середины;
- возможность быстро подстроить характер звука под конкретную бас-гитару.
Схема предусилителя была проверена в PSPICE и затем реализована на практике. Это хороший признак, потому что предварительное моделирование позволяет заранее увидеть слабые места, особенно в узлах с частотной коррекцией и усилением сигнала.

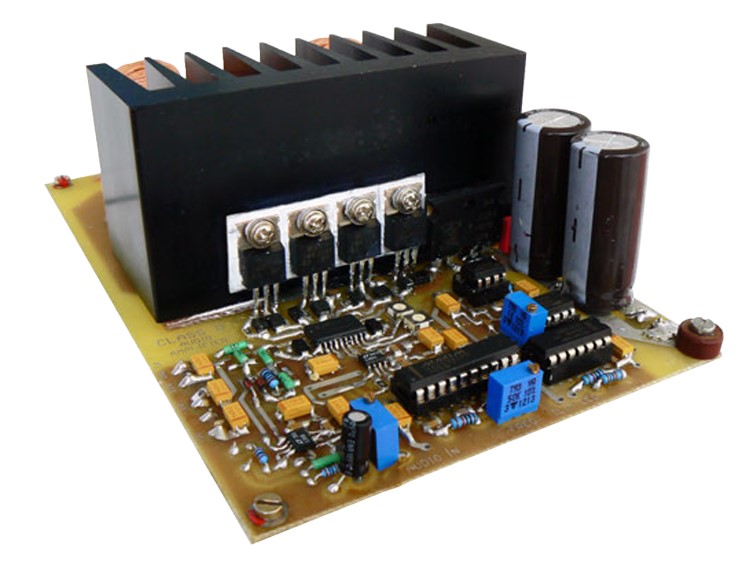

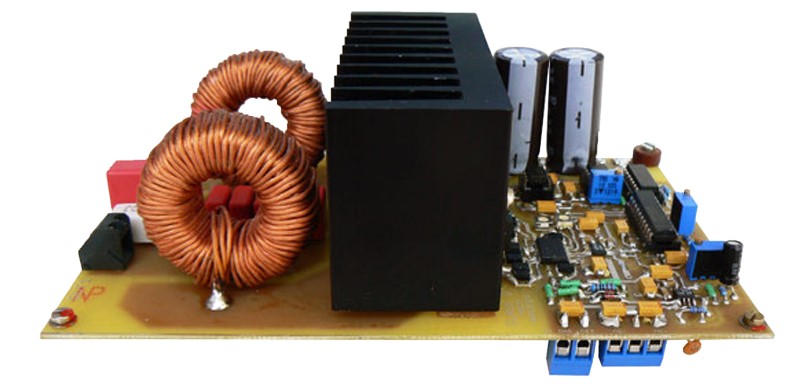

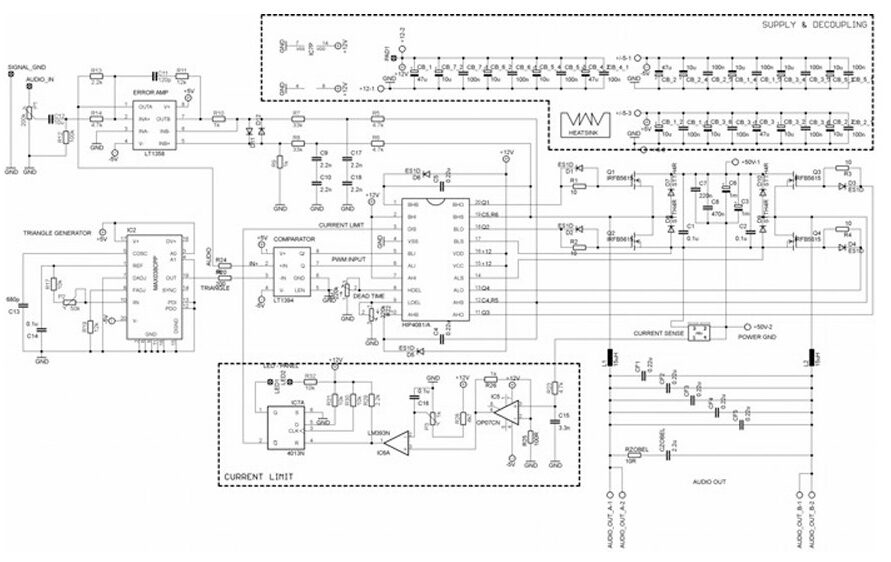

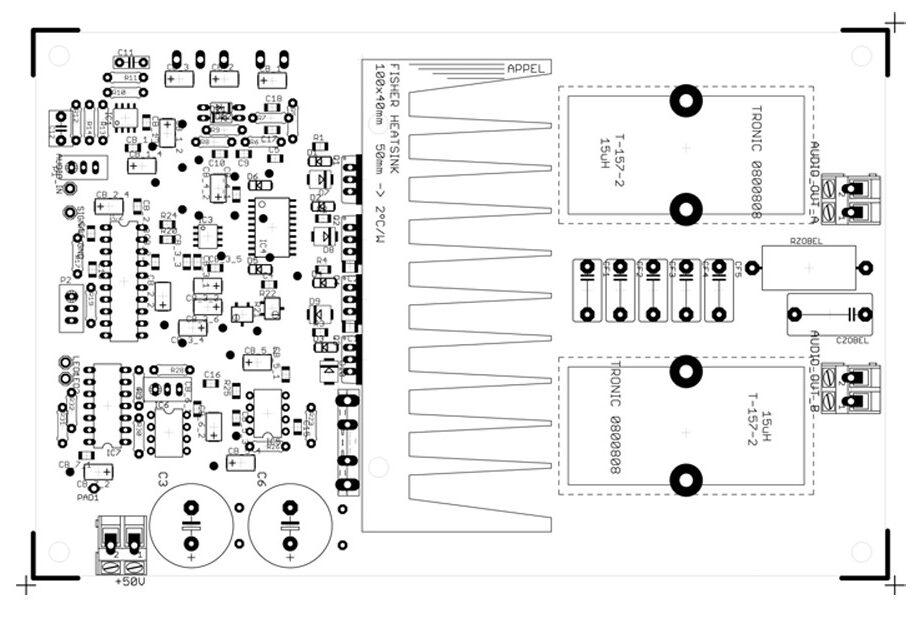

Силовая часть класса D
Основной усилительный тракт построен на принципе широтно-импульсной модуляции. Такой подход дает высокий КПД и позволяет получить большую выходную мощность без чрезмерных потерь на нагрев. Для басового усилителя это особенно ценно, потому что низкочастотная нагрузка требует солидного запаса по току и хорошей устойчивости питания.
В конструкции используются несколько ключевых микросхем и узлов:
- MAX038 — генератор модулирующего сигнала;
- LT1358 — усилитель ошибки;
- HIP4081A — драйвер MOSFET для полномостового режима;
- LM393N — вспомогательная управляющая логика;
- IRFB5615 — силовые транзисторы выходного каскада.
| Узел | Компонент | Назначение |
|---|---|---|
| Генератор ШИМ | MAX038 | Формирование чистого модулирующего сигнала |
| Усилитель ошибки | LT1358 | Коррекция и стабилизация сигнала |
| Драйвер MOSFET | HIP4081A | Управление мостовым каскадом |
| Служебная логика | LM393N | Сравнение, контроль, вспомогательные функции |
| Выходные ключи | IRFB5615 | Мощный силовой каскад |
Настройка мертвого времени в драйвере выполняется подстроечным резистором 220 кОм. Это важная регулировка, поскольку она помогает избежать сквозного тока, то есть одновременного открывания верхнего и нижнего транзистора. Для класса D это один из критичных моментов, и его нельзя оставлять без точной подстройки.

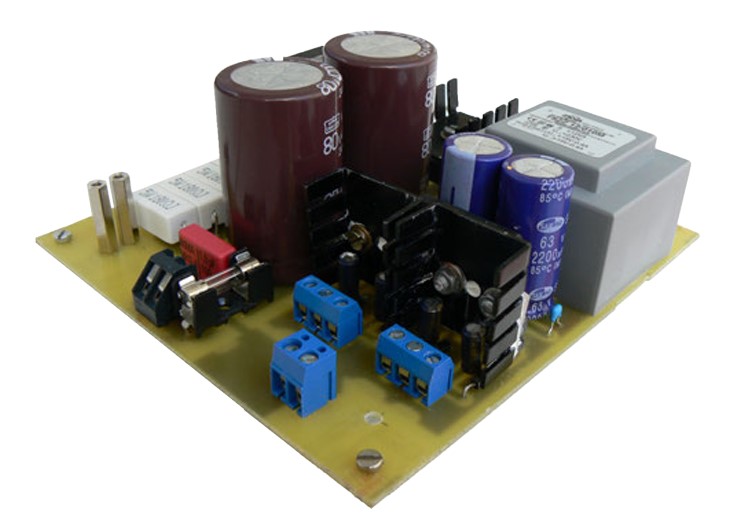

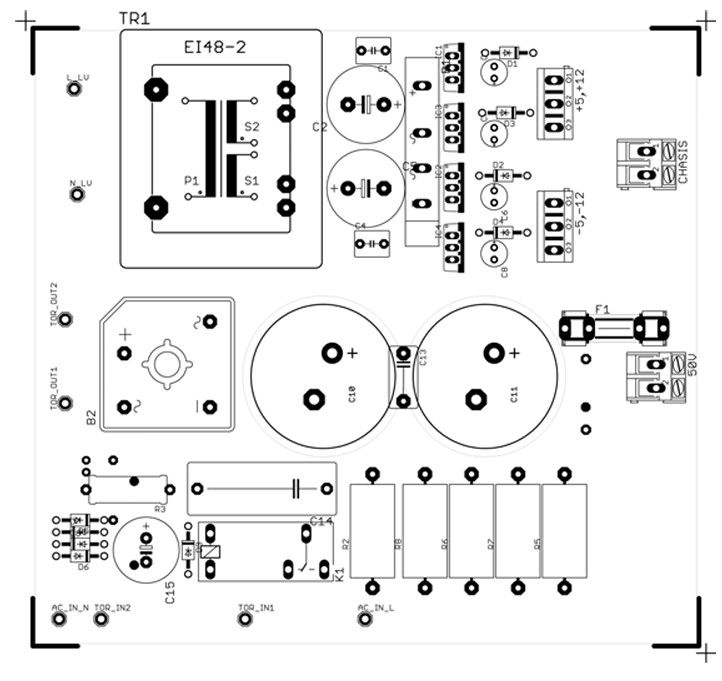

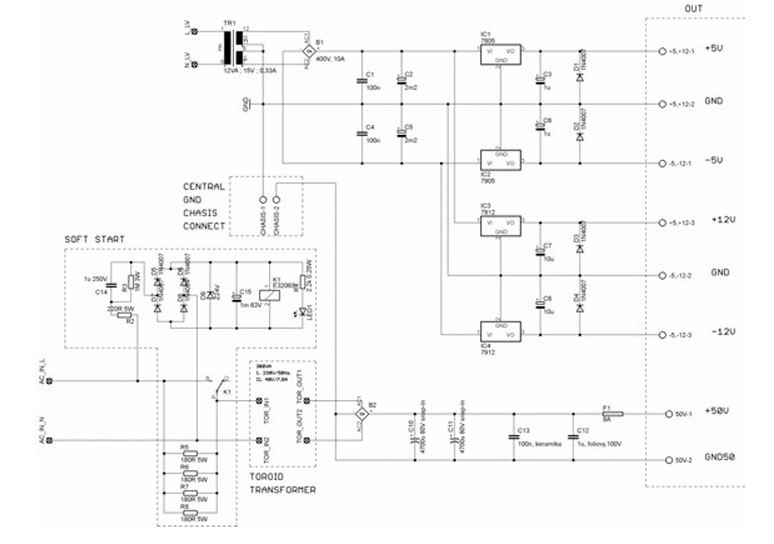

Питание и пусковой узел
Силовой блок питания построен с запасом и ориентирован на реальную нагрузку. В качестве основы используется тороидальный трансформатор мощностью 300 ВА с вторичной обмоткой 40 В. После выпрямления и фильтрации получается около 55–57 В постоянного напряжения без нагрузки, а под полной нагрузкой оно не проседает ниже 50 В.
Для питания силовой части применены:
- мостовой выпрямитель на мощных диодах;
- большой радиатор;
- фильтрующие электролиты 2 × 4700 мкФ и 2 × 1000 мкФ;
- керамические и пленочные шунтирующие конденсаторы;
- схема плавного пуска.
Схема плавного пуска особенно важна, потому что при включении питания заряд больших конденсаторов вызывает серьезный бросок тока. Чтобы защитить трансформатор, диоды и сами емкости, используется ограничение пускового тока через резисторы 50 Ом / 5 Вт и реле. Такой подход заметно повышает надежность всей системы и уменьшает ударные нагрузки на элементы.
| Блок питания | Решение | Комментарий |
|---|---|---|
| Трансформатор | 300 ВА, 40 В | Достаточный запас по мощности |
| Выпрямитель | Мост + радиатор | Работа с высоким током |
| Фильтрация | 2 × 4700 мкФ + 2 × 1000 мкФ | Сглаживание пульсаций |
| Доп. шунтирование | Керамика и пленка | Подавление ВЧ-помех |
| Плавный пуск | Резисторы + реле | Защита от броска тока |
Практическая оценка конструкции
Главный плюс проекта в том, что он не ограничивается только одним усилительным каскадом. Это полноценная система, где все блоки подчинены общей задаче: получить мощный, стабильный и музыкальный басовый усилитель. Особенно удачно выглядит то, что предусилитель, эквалайзер и узел плавного пуска можно использовать и в других схемах, не привязываясь строго к одному выходному каскаду.
По ощущениям, такая конструкция хорошо подходит для:
- бас-гитарного комбо;
- отдельного оконечного усилителя;
- тестовой платформы для мощных D-схем;
- экспериментального аудиопроекта с расширением по питанию и выходной части.
При этом схема не выглядит как «разгон ради цифры». Здесь есть инженерный смысл: высокая эффективность класса D, понятный басовый предусилитель, нормальная силовая база и запас для дальнейшей модернизации. Именно поэтому проект можно считать удачной отправной точкой, а не финальной точкой развития.
Что можно улучшать дальше
Потенциал у схемы остается заметным. При переходе на более мощные MOSFET-транзисторы, усиленный дроссель и более аккуратную разводку можно повысить надежность на высоких уровнях громкости. Отдельно имеет смысл поработать над контролем теплового режима, особенно если усилитель планируется для длительной работы на значительной мощности.
Также полезно проверить долгосрочные параметры:
- THD на разных уровнях нагрузки;
- КПД в реальном музыкальном режиме;
- поведение усилителя на низких частотах;
- стабильность при длительной работе на высокой громкости.
Именно такие проверки показывают, насколько проект хорош не только на бумаге, но и в реальных делах.
