В системах световой индикации, рекламе, декоративной подсветки и визуальных эффектов часто применяются простые электронные устройства, обеспечивающие попеременное мигание светодиодов или целых сегментов LED матриц. Такие схемы относятся к категории генераторов прямоугольных импульсов и могут быть реализованы на различных деталях. В данном случае рассматриваются два варианта решения задачи: классический мультивибратор на транзисторах и схема с применением таймера NE555, дополненного выходным транзистором для работы с повышенной нагрузкой.
Мультивибратор на транзисторах

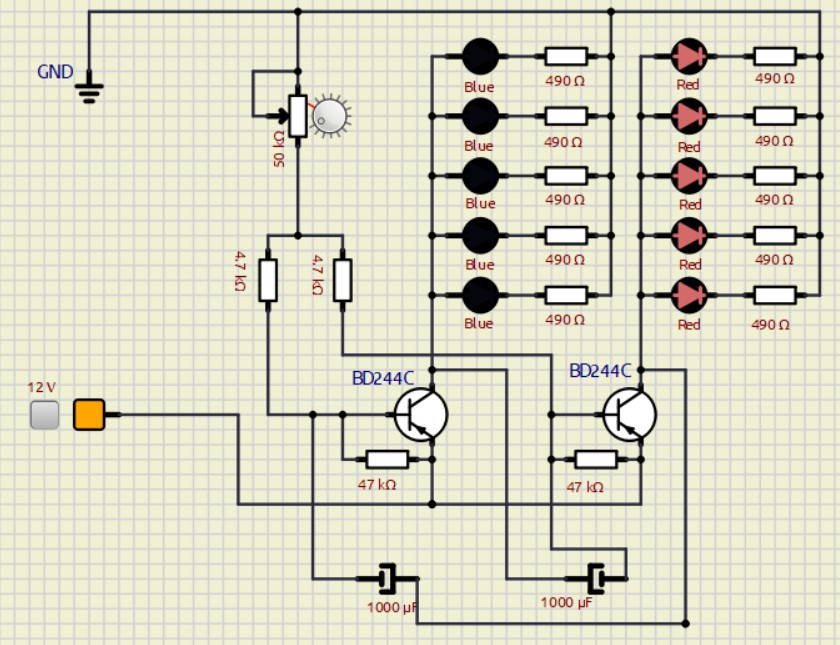

Первый вариант представляет собой так называемый нестабильный мультивибратор, выполненный на двух биполярных транзисторах (в данном случае PNP-типа). Принцип его работы основан на попеременном открывании и закрывании транзисторов за счёт заряда и разряда конденсаторов, соединённых между базами транзисторов и противоположными коллекторами. Когда один транзистор открыт, через соответствующую цепь светодиоды получают питание, а второй транзистор в это время закрыт. По мере заряда конденсатора напряжение на базе второго транзистора достигает порога, и происходит переключение состояний. Таким образом, формируется чередование импульсов, обеспечивающее поочерёдное мигание светодиодов в двух каналах.
Особенностью реализации является использование PNP-транзисторов, что позволяет управлять нагрузкой по положительной шине питания («по плюсу»), а не по общему проводу. Такой подход иногда удобен при компоновке светодиодных матриц, особенно если общий минус уже объединён внутри конструкции. Частота мигания в данном случае определяется ёмкостью конденсаторов и сопротивлением резисторов в базовых цепях. Для подбора желаемой скорости переключения можно изменять номиналы этих компонентов.
Простота схемы делает её удобной для обучения и экспериментов — она не требует дефицитных радиодеталей, может собираться навесным монтажом и продолжает работать даже при заметных отклонениях параметров компонентов. При токе нагрузки около 100 мА на канал необходимость в радиаторах для транзисторов отсутствует, что упрощает конструкцию.

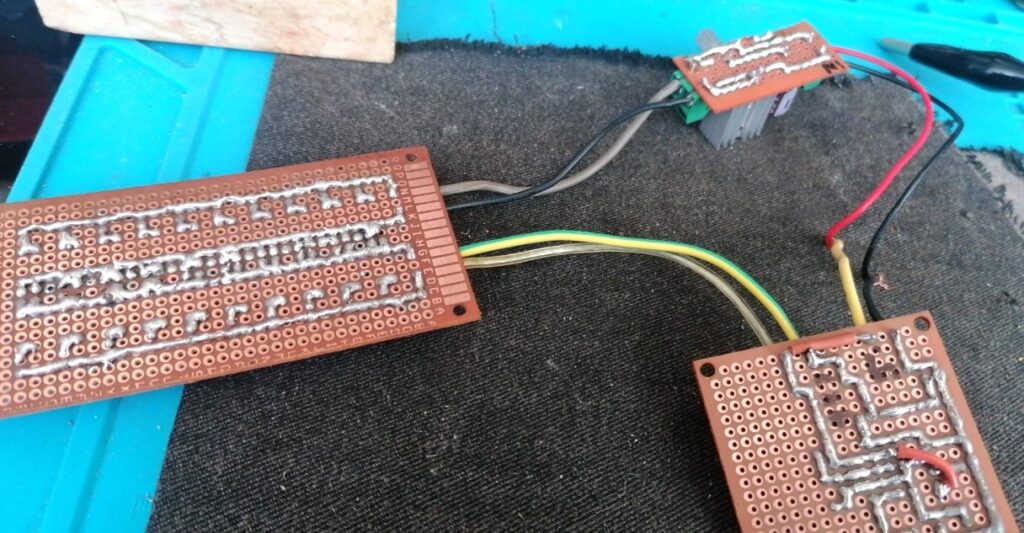

Мигалка на таймере NE555 с транзистором

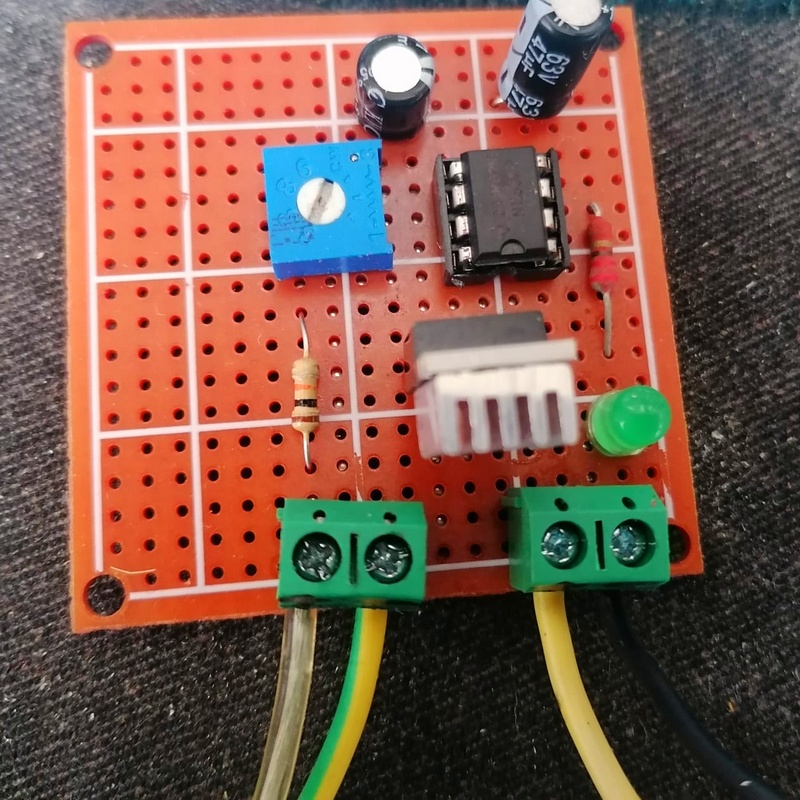

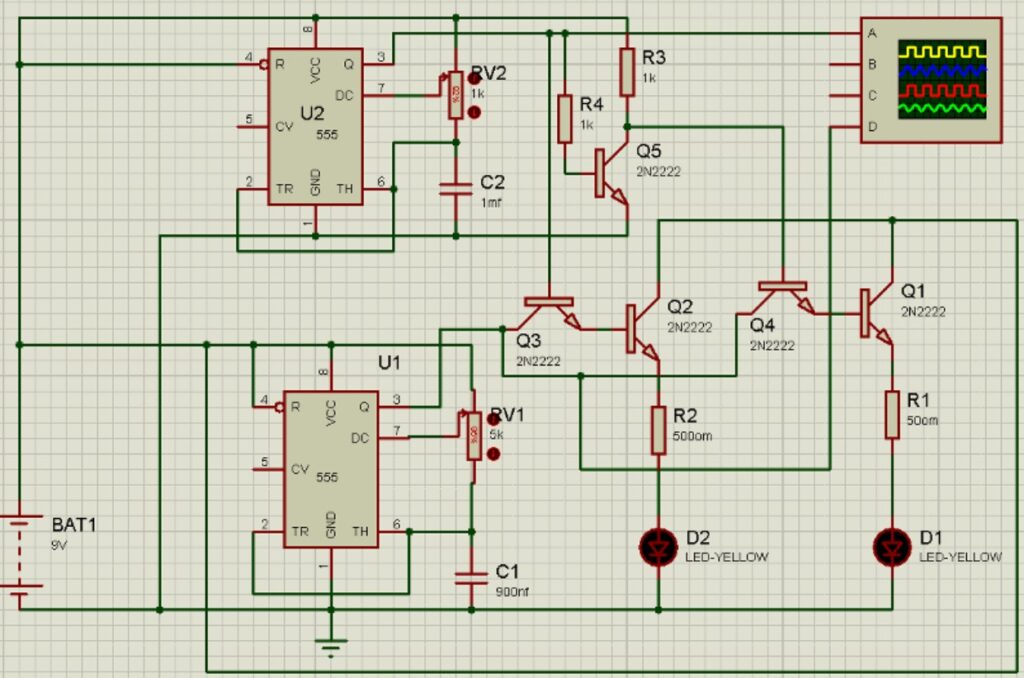

Второй вариант схемы реализован на широко известной микросхеме NE555, работающей в режиме астабильного мультивибратора. Этот режим позволяет формировать стабильные прямоугольные импульсы с регулируемой частотой и скважностью. На выводах микросхемы формируется сигнал, который через выходной транзистор управляет светодиодной нагрузкой. Такой каскад обязателен при работе с токами, превышающими возможности встроенного выходного каскада чипа.
Главным преимуществом такого решения является более высокая стабильность частоты по сравнению с дискретным мультивибратором на транзисторах. Параметры задаются двумя резисторами и одним конденсатором, а изменение номиналов в определённых пределах позволяет легко настраивать частоту мигания. В случае управления несколькими светодиодными линиями можно применять отдельный таймер для каждого канала, обеспечивая независимую регулировку частоты и фазы мигания.
Применение NE555 особенно удобно, когда требуется согласовать работу с другими электронными модулями — например, с микроконтроллерами или генераторами синхронизированных сигналов. При этом добавление внешнего транзистора на выход позволяет без проблем подключать мощные LED ленты или сегменты матриц с суммарным током в амперы.
Сравнительный анализ и особенности схем
Хотя оба подхода выполняют одну и ту же задачу — попеременное мигание светодиодов, они различаются по ряду параметров. Мультивибратор на транзисторах проще в изготовлении, дешевле и легко собирается даже на макетке. Он хорошо подходит для учебных целей и демонстрации работы RC-цепей в генераторах. Но у него есть недостатки — частота и симметрия импульсов могут заметно изменяться при колебаниях питания или температурных изменениях.
В свою очередь, решение на NE555 даёт большую стабильность работы, лучше предсказуемость параметров и позволяет легко масштабировать схему под более мощную нагрузку. Затраты на детали несколько выше, но это не критично. Кроме того, использование микросхемы даёт возможность создавать более сложные алгоритмы мигания — например, асимметричные паузы, импульсы с определённой длительностью или синхронизацию с другими устройствами.
Практические рекомендации
При выборе варианта схемы следует исходить из требований к надёжности, стабильности параметров и стоимости. Для простых декоративных или учебных проектов достаточно мультивибратора на транзисторах. Если же устройство должно работать длительное время в составе более сложной системы или управлять мощными нагрузками, предпочтение стоит отдать варианту с таймером 555 и дополнительным выходным каскадом.
Особое внимание при работе с LED-матрицами следует уделять полярности подключения, подбору токоограничивающих резисторов и тепловому режиму элементов. Даже при токах в сотню миллиампер, в замкнутом корпусе может возникать локальный нагрев, что приведёт к деградации светодиодов. Применение правильных драйверов или импульсных режимов питания поможет продлить срок службы всей конструкции.
Так что оба рассмотренных варианта имеют право на существование и могут применяться в зависимости от поставленных задач. Мультивибратор на транзисторах привлекателен своей простотой, а схема на NE555 — универсальностью и стабильностью работы.
