Почему напряжение в сетевых розетках имеет разное значение в различных регионах Земли? Почему были выбраны именно эти, а не какие-то другие цифры вольт? И что мешает сегодня, в XXI веке, прийти к единому мировому стандарту сетевого питания? Ответы на все эти, актуальные и для пользователей, и для производителей бытовой электроники, вопросы, редакция сайта 2 Схемы постарается дать в рамках небольшого исследования.
Краткая историческая зарисовка

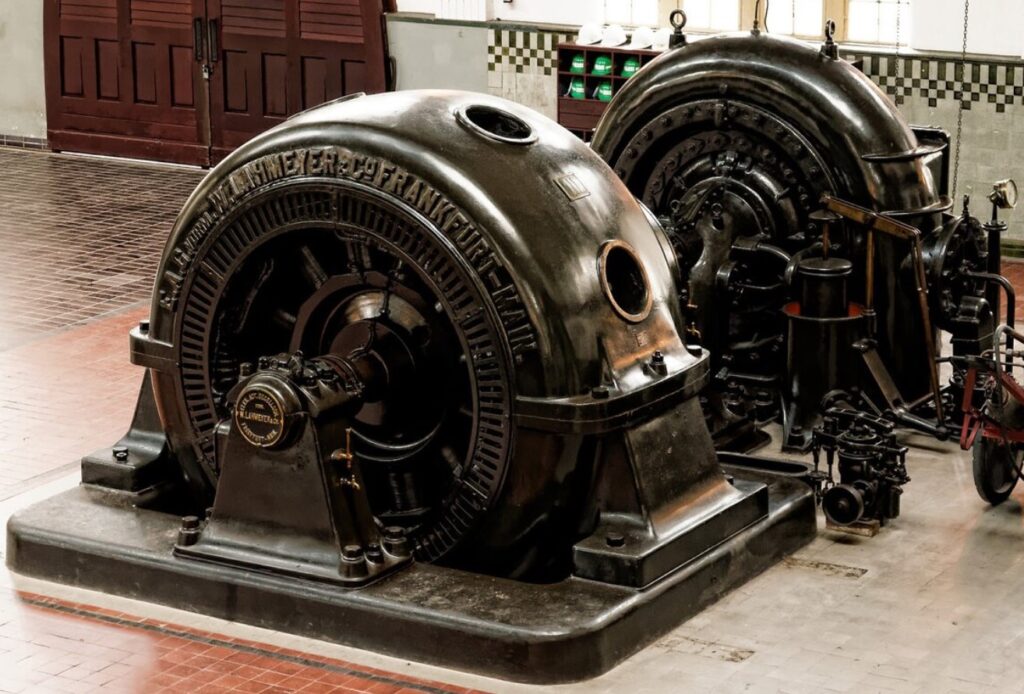

Всё началось с лампочек и локальных электросетей. В конце XIX — начале XX века электрические сети проектировались для конкретных нагрузок и конкретных городов. На заре электроэнергетики не было «универсального» подхода. Ранние генераторы и распределительные системы давали разные напряжения: 100 В, 110 В, 120 В, 220 В и прочие. Выбор напряжения зависел от того, какие приборы первыми массово использовались, от конструкции генераторов и трансформаторов, и от экономического расчёта: при низком напряжении требовались толстые и дорогие провода для той же мощности, при высоком — дорожала изоляция и безопасность.
Со временем сложились два больших лагеря: «низковольтный» на уровне ~110–127 В и «высоковольтный» на уровне ~220–240 В. В Европе и Азии утвердился номинал около 230 В, в США и части Латинской Америки — около 120 В, в Японии — своя уникальная история с 100 В, в Латинской Америке встречается 127 В в ряде стран и регионов.
Техническая причина различий вольтажа

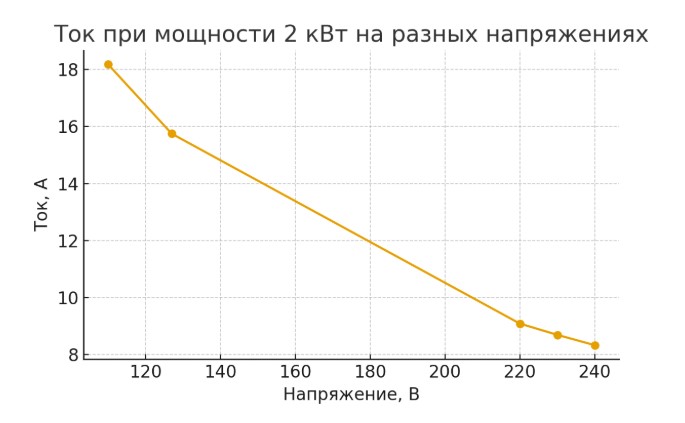

Основной аргумент в пользу более высокого напряжения — уменьшение токов при той же мощности и, как следствие, уменьшение потерь в линиях. Простой расчёт для наглядности:
- При нагрузке 1 000 Вт ток при 110 В равен I = 1000 / 110 ≈ 9,09 A.
- При тех же 1 000 Вт и 220 В ток I = 1000 / 220 ≈ 4,55 A.
✍ Потери в проводах пропорциональны I²R. Отношение потерь при 110 В к потерям при 220 В равно (9,09²) / (4,55²) = 4. То есть при прочих равных проводах потери при 110 В будут примерно в 4 раза больше. Это жизненно важно для длинных линий или для питания мощных потребителей. Именно из этой экономической логики выросла массовая практика перехода на более высокие номиналы в распределительных сетях и в европейских странах.
| Напряжение | Мощность | Токи | Сечение | Потери |
|---|---|---|---|---|
| 110 В | 1 кВт | высокие | 1.5 мм² | заметные |
| 110 В | 2 кВт | очень высокие | 2.5 мм² | большие |
| 110 В | 3 кВт | критические | 4 мм² | очень большие |
| 110 В | 5 кВт | чрезмерные | 6 мм² | крайне большие |
| 127 В | 1 кВт | высокие | 1.5 мм² | умеренные |
| 127 В | 2 кВт | повышенные | 2.5 мм² | заметные |
| 127 В | 3 кВт | высокие | 4 мм² | большие |
| 127 В | 2200 Вт | очень высокие | 6 мм² | большие |
| 220 В | 1 кВт | умеренные | 1.5 мм² | низкие |
| 220 В | 3 кВт | умеренно высокие | 2.5 мм² | умеренные |
| 220 В | 5 кВт | высокие | 4 мм² | средние |
| 220 В | 7 кВт | высокие | 6 мм² | заметные |
| 230 В | 1 кВт | низкие | 1.5 мм² | низкие |
| 230 В | 2 кВт | умеренные | 2.5 мм² | низкие |
| 230 В | 3.5 кВт | умеренные | 4 мм² | умеренные |
| 230 В | 5.5 кВт | высокие | 6 мм² | заметные |
| 240 В | 1 кВт | низкие | 1.5 мм² | очень низкие |
| 240 В | 3 кВт | умеренные | 2.5 мм² | низкие |
| 240 В | 5 кВт | умеренно высокие | 4 мм² | умеренные |
| 240 В | 7 кВт | высокие | 6 мм² | средние |
Почему не перешли на единый стандарт
Перевод действующей мощной инфраструктуры на другой номинал — предельно дорогое и долгосрочное мероприятие. Надо перестроить трансформаторные подстанции, заменить распределительные сети, переоснастить или заменить миллионы бытовых и промышленных приборов. Это огромные капитальные затраты и организационный кошмар. Плюс — риск совместимости и отказов. Поэтому в большинстве стран доминирует идея: «работает — не трогай».
Кроме экономических причин, есть и технические особенности:

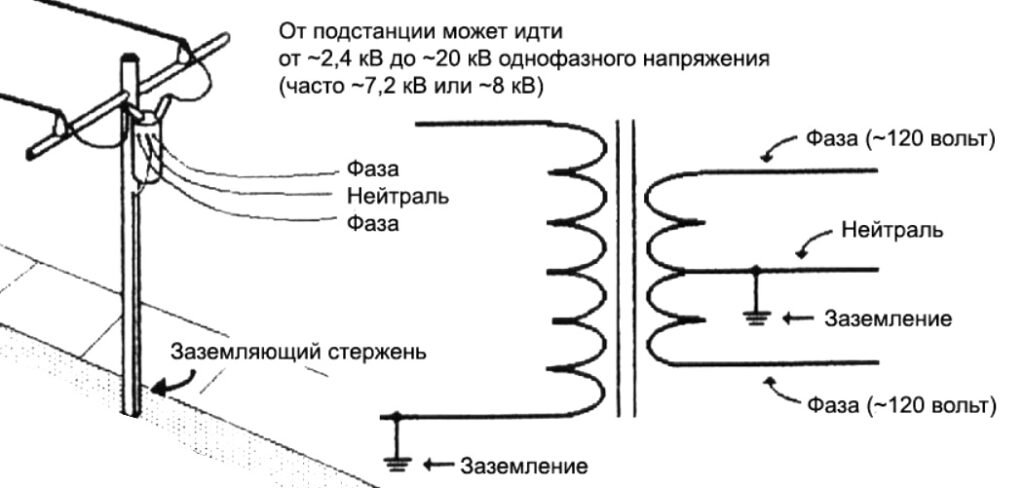

- жилищные сети в США проектировались как двухфазная симметричная схема 120/240 В, где для бытовых плит и водонагревателей используется 240 В между двумя фазами, а обычные розетки получают 120 В от одной фазы против нейтрали. Это архитектурно устроено иначе, чем европейская система 230 В;
- безопасность и стандарты сильно зависят от исторического наследия и местного регулирования;
- производственные стандарты вилок и розеток, способы заземления, правила монтажа — всё это локально закреплено и требует синхронных изменений.
Номиналы и частота: таблица
| Номинал, RMS | Частота | Где типично встречается |
|---|---|---|
| 120 В (120/240 2-фазы) | 60 Гц | США, Канада, части Латинской Америки, страны Карибского бассейна |
| 127 В | 50/60 Гц | Некоторые регионы Латинской Америки, часть Мексики, Бразилия |
| 230 В (220–240 В) | 50 Гц | Европа, большая часть Азии, Африки, Австралия |
| 100 В | 50/60 Гц | Япония — восток/запад используют разные частоты |
Замечание: официальные номиналы часто согласованы международными стандартами, но в реальности сетевое напряжение может отличаться ±10% в зависимости от нагрузки и качества регулирования.
Как выбор напряжения влияет на бытовую электронику и безопасность

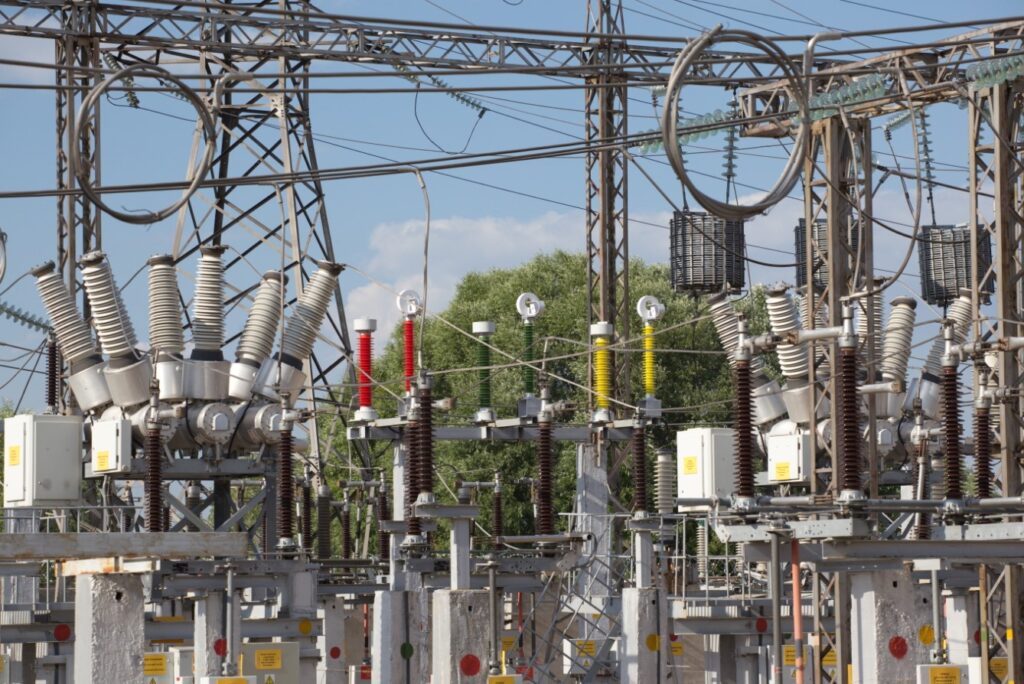

- Производительность и вес проводки. При высоком напряжении токи меньше, поэтому провода тоньше и дешевле. Для дистрибуции на большие расстояния выгодно повышать напряжение, поэтому магистральные линии используют десятки киловольт и выше; на понижающих трансформаторах получают 230 или 120 В.
- Изоляция и компоненты. Более высокое напряжение требует более надёжной изоляции и более строгих требований по защите от шагового напряжения, поэтому устройства и кабели проектируются с учётом этого.
- Безопасность. Низкое напряжение объективно безопаснее в плане вероятности фатального поражения током, но в современной практике безопасность определяется не только номиналом, но и системой заземления, УЗО, защитными автоматами. Например, при 230 В при стандартных предохранительных мерах риск остаётся под контролем.

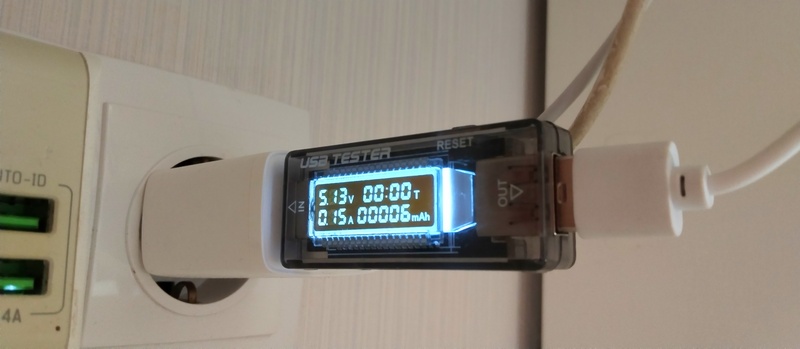

- Совместимость техники. Современные источники питания с импульсной технологией часто допускают вход 100–240 В и автоматически работают в разных сетях. Поэтому сам переход бытовой электроники в части входных блоков во многом решён технологически, но остальная инфраструктура остаётся камнем преткновения.
На тех же потребностях мощности повышение напряжения сокращает потери и позволяет экономить на материале проводов и трансформаторах. В бытовом масштабе снижение потерь влияет слабо, но на уровне распределительных сетей это существенная экономия.
Почему в отдельных странах 127 В, а не 120 В
Различия 120 vs 127 исторически связаны с локальными стандартами и практиками измерений, а также с условным округлением номиналов после развития сетей. Например, в некоторых латиноамериканских городах изначально развивали сети на ~127 В из-за сочетания местной практики и доступного оборудования. Современные стандарты допускают такие вариации и обеспечивают совместимость через допуски по напряжению.
Частота 50 и 60 Гц препятствует унификации
Частота сети определялась исторически: в США и Японии традиционно 60 Гц, в Европе 50 Гц. Переход между частотами требует замены синхронных машин, часов и значительной части промышленного оборудования. Частота влияет на характеристики трансформаторов, моторов, источников света. Поэтому даже при едином номинале напряжения частота остаётся барьером для быстрой унификации.
Что мешает прийти к единому мировому стандарту
- Инфраструктурная инерция. Миллионы километров линий, сотни тысяч трансформаторных пунктов, миллионы приборов. Замена стоит громадных денег.
- Экономика и регуляция. Государственные и частные операторы не готовы к коллективным инвестициям.
- Различия частоты и распределительной топологии. Перевод частоты и топологии системы — это не только потери и замена кабелей, но и изменения схем заземления, защиты, взаимодействия оборудования.
- Политические и исторические факторы. Стандарты внедрялись постепенно, а большинство стран уже привязаны к своей системе регулирования.
- Техническая совместимость современных устройств. Большинство современного оборудования уже терпимо к 100–240 В, поэтому экономического драйвера для замены инфраструктуры сейчас относительно мало.
Советы для пользователей и производителей
- Для пользователей. Если вы путешествуете, проверяйте и напряжение, и частоту в стране назначения. Для универсальности берите адаптеры и блоки питания с диапазоном 100–240 В. Для электроплит и мощных приборов уточняйте местную розеточную архитектуру.
- Для производителей. Универсальные SMPS 100–240 В с автоматическим переключением частоты дают максимально широкую совместимость. Для сетевого оборудования проектируйте варианты для 50 и 60 Гц, учитывая преобразователи и качественные EMI-фильтры.
- Для проектировщиков сетей. Планируйте трансформаторные развязки и возможность локального повышения напряжения при необходимости экономии меди на линиях.
Будущее: унификация, DC-сети и «умные» сети
- Широкое распространение универсальных блоков питания значительно снизило практическую необходимость в смене стандарта напряжения.
- Переход к локальным DC-сетям (например, 48 V DC в дата-центрах, 48–400 V DC в домах с солнечными панелями и аккумуляторами) обсуждается как способ повысить энергоэффективность и упростить интеграцию возобновляемых источников. Это может со временем изменить ландшафт розеточных систем.
- «Умные» сети и микросети дадут возможность локального управления напряжением и частотой, но глобальной унификации это не гарантирует. Скорее мы увидим гибриды: AC для совместимости и локальные DC для эффективности.
Итого, различие 100/127/220 В — это смесь истории, экономики и физики. Технически более высокое напряжение выгодно для уменьшения токов и потерь, но замена существующей инфраструктуры чрезвычайно дорога и сложна. В XXI веке унификация в бытовом плане уже частично достигнута за счёт универсальных источников питания, но глобальной смены сетевых стандартов ждать пока не стоит. Будущее, вероятно, принесёт больше локальных DC-решений и гибридных архитектур, а не единый мировой номинал 230 В «для всех».
