Современные электросчетчики: выбор, подключение, разборка

Редакция сайта 2Схемы подготовила большой объём важной и, главное, современной информации о типах и особенностях счетчиков электроэнергии. Также обсудим часто поднимаемую тему различий в показаниях после замены электромеханического индукционного счетчика на электронный и особенности установки нескольких приборов одновременно.

Электромеханические приборы

Исторически всё начиналось с простых однофазных и трехфазных электросчетчиков активной энергии, оснащенных механическими барабанными индикаторами.

В течение последующих 20 лет предложение динамично развивалось в соответствии с растущими ожиданиями клиентов и изменениями в требованиях законодательства. В результате, в 2025 году, ассортимент у производителей насчитывает уже более 20 различных типов приборов.

Текущие направления развития электросчетчиков можно разделить на 4 основные ветви:

1. Простые, предназначенные исключительно для учета активного потребления энергии.
2. Сбрасываемые, в которых пользователь может легко сбросить вспомогательный счетчик и таким образом легко зафиксировать увеличение потребления электроэнергии в выбранное время.
3. Для солнечных панелей, в которых важно двунаправленное измерение энергии, а также возможность мониторинга текущих параметров сети, включая напряжение и мощность. Такие модели также оснащены сбрасываемыми вспомогательными счетчиками, которые облегчают наблюдение за потреблением энергии.
4. Дистанционное считывание показаний. Большая и очень разнообразная группа счетчиков, позволяющая осуществлять удаленное считывание данных о потреблении энергии и других сетевых параметрах через проводные интерфейсы связи: Modbus, Mbus, Ethernet. Предложение от некоторых производителей включает в себя простейшие модели серии M, многотарифные серии MW и усовершенствованные серии MB/MQ.

Общим требованием для всех этих решений выступает обеспечение высокого качества продукции и, прежде всего, высокого качества измерений.

В соответствии с действующим во многих странах законодательством, лет 10 назад окончательно прекратила свое действие прежняя система метрологического контроля, основанная на утверждении типа и первичной поверке. Вместо нее была введена система оценки соответствия, подробные указания по которой были включены в Директиву по измерительным приборам, широко известную как MID (от англ. Measuring Instruments Directive). В этой директиве указаны требования, которым должны соответствовать счетчики электроэнергии по многим различным аспектам, включая: точность измерений, условия окружающей среды, механическую и электромагнитную стойкость, гарантию безопасного хранения результатов или даже минимальную емкость счетчика.

Соответствие устройства требованиям декларации MID подтверждается испытанием, проводимым уполномоченными органами по нотификации, результатом которого является выдача сертификата MID на прибор. «Полноценный» электросчетчик должен быть испытан по двум модулям оценки соответствия.

1. Первый (например, модуль B) означает, что уполномоченный орган проверил техническую конструкцию и удостоверяет, что он соответствует требованиям, указанным в регламенте.
2. Второй (например, модуль D) касается обеспечения непрерывного контроля качества продукции.

Понятие MID связано с определенным способом маркировки счетчиков электроэнергии, отмеченным красным на рисунке ниже.

Помимо символов, указывающих на то, что на прибор выдана декларация о соответствии (CE), и номера нотифицирующего органа счетчика (здесь 0598), имеется также метрологическая маркировка M, за которой следуют две цифры, указывающие дату нанесения маркировки на счетчик (год производства). С этого момента начинается жизненный цикл измерителя. В соответствии с действующим законодательством ЕС, срок до повторной легализации (или замены прибора) составляет:

• 15 лет для индукционных счетчиков прямого измерения и мощностью до 30 кВт,
• 12 лет для электросчетчиков активной энергии переменного тока с дистанционным считыванием показаний,
• 8 лет для других счетчиков активной электроэнергии.

Например, на том фото показан LE-03MB, предназначенный для удаленного считывания показаний через интерфейс Mbus, жизненный цикл которого начинается в 2024 году, и который может легально измерять энергию в течение 12 лет до 2036 года.

Старые счетчики были лучше или хуже

Одно из самых распространенных мнений о современных электросчетчиках — их склонность завышать счета за электроэнергию: «Заменили мой счетчик на новый, который теперь накручивает сильнее, чем старый, и я стал платить больше, хотя использую столько же энергии». Может ли это быть правдой?

В некоторых случаях да, хотя было бы неплохо заменить термин «накручивает больше» на «накручивает точнее». Классические счетчики электрики, особенно индукционные, безраздельно господствовали в другую энергетическую эпоху. В те далекие времена напряжение и ток имели форму, близкую к синусоиде, а номинальное напряжение составляло 220 В. Индуктивно-механическое преобразование обеих синусоид в оборот барабанного индикатора было простым, но сопряженным с механическими несовершенствами конструкции. Иногда циферблат оставался неподвижным для маломощных потребителей, таких например как зарядные устройства к телефонам, работающие в режиме ожидания. Для современных цифровых стало возможным определение меньших мощностей и сумма подсчитанной энергии может накапливаться в ежемесячном расчете.

Также в настоящее время форма волны тока может выглядеть хаотично из-за многочисленной импульсной нагрузки, в то время как форма волны напряжения напоминает трапецию, усеянную всплесками. Значение напряжения достигает верхних пределов допуска ещё из-за работы фотоэлектрических инверторов.

Современные электронные счетчики оснащены передовыми и специализированными системами измерения электроэнергии. Они работают с использованием точных аналого-цифровых преобразователей с разрешением минимум 12–16 бит для измерения напряжения и обычно 24 бита для измерения тока. В сочетании с высокой частотой дискретизации это означает, что такой измеритель может регистрировать множество последующих гармоник в дополнение к измерению основной гармоники. Например, счетчики электроэнергии серий MB и MQ оснащены преобразователями, которые выполняют 8000 измерений в секунду, а встроенный фильтр отсеивает (чтобы исключить возможность наложения спектров) частоты выше 3200 Гц. На практике это означает, что такой прибор будет правильно учитывать потребление энергии вплоть до уровня 63-й гармоники!

Означает ли тот факт, что прибор анализирует больше гармоник, что электронный счетчик хуже? Нет, потому что это измерение верно. В случае счетчиков, основанных на измерении только эффективного значения (или нескольких главных гармоник), результат может быть случайным — иногда будет регистрироваться электроэнергия в плюс, иногда в минус.

Обсуждая точность измерения, стоит прокомментировать ещё одну идею, согласно которой установка дополнительного счетчика, размещенного за основным, может существенно снизить количество электрики, регистрируемое основным электросчетчиком. Сторонники этой теории утверждают, что эффект обусловлен конструкцией субсчетчиков, а именно металлическими элементами, встроенными в токопроводящие пути, или ферритовыми кольцами, размещенными на них, которые ограничивают высшие гармоники тока и, таким образом, снижают счета за свет.

На самом деле все гораздо проще – в типичном счетчике путь тока от входа до выхода состоит из медной шины, с которой интегрирован измерительный элемент. Таким элементом может быть измерительный резистор (шунт) с точно определенным сопротивлением (и очень малым коэффициентом зависимости сопротивления от температуры и условий окружающей среды), встроенный в линию, или миниатюрный трансформатор тока, охватывающий линию (ошибочно путаемый с ферритовым дросселем). В обоих случаях влияние такого решения на форму тока и измерение энергии незначительно.

Выбор и покупка нового счётчика

Как правильно выбрать электросчетчик и на что важно обратить внимание при покупке? Давайте изучим основные моменты.

Система измерения

Основным вопросом всегда является электрическая сеть, к которой будет подключен прибор. Счетчик можно подключить к однофазной или трехфазной сети. Трехфазная обычно имеет 4 рабочих провода, но может быть и трехпроводной вариант (без нейтрального проводника). В зависимости от этого и следует сделать первоначальный выбор. В этом случае полезны символы, размещенные на устройствах, поскольку они показывают, в какой конфигурации измерений может работать данный счетчик.

Рабочий и максимальный ток

Основным электрическим параметром, на который следует обратить внимание, является максимальный ток, который может протекать в измеряемой сети. Номинальный ток счетчика не может быть ниже максимального тока в сети, но нет необходимости, чтобы диапазон тока измерителя был значительно (например, на 50%) больше. Это связано с тем, что электросчетчики (как и все измерительные приборы) достигают максимальной точности в верхних пределах своих диапазонов измерений, а типичные рабочие токи в сетях обычно значительно ниже максимальных значений, поэтому здесь стоит быть благоразумным и не действовать по принципу «больше = лучше».

• При измерении токов до 80 – 100 А можно использовать счетчики прямого измерения, то есть в которых цепь тока полностью проходит через прибор.
• При необходимости измерения более высоких токов используют приборы, приспособленные для полукосвенного измерения — в которых токи измеряются с помощью трансформаторов тока (ТТ), подключенных к электрическим кабелям или шинам.
• Использование ТТ позволяет безопасно измерять токи величиной в тысячи ампер. В ассортименте такие приборы обычно отличаются символом CT, размещенным в названии.

Нужен ли сертификат MID

Не все типы счетчиков могут похвастаться наличием сертификата MID, но он и не всегда необходим. Измерители от известных производителей, даже без деклараций MID, всегда являются точными и надежными приборами. Сертификация MID — весьма дорогостоящий процесс, что обуславливает более высокую стоимость таких устройств. Поэтому электросчетчик без сертификата может оказаться более дешевым решением, которое подойдет, например, для простого измерения потребления энергии электромобилями или отдельными цепями в доме.

Сертифицированные MID счетчики нужны тогда, когда показания будут использоваться для финансовых расчетов за потребленную электроэнергию.

Какие электропараметры измеряются

Каждый прибор позволяет измерять и регистрировать активное потребление энергии. Кроме того, некоторые счетчики позволяют регистрировать дополнительные параметры, такие как экспортируемая и импортируемая активная и реактивная энергия, а также измерять многие другие электрические параметры.

Многопараметрические счетчики

Регистрация:

• общей активной энергии,
• импортируемой активной энергии,
• экспортируемой активной энергии,
• импортируемой реактивной энергии,
• общей реактивной энергии,
• экспортируемой реактивной энергии.

Измерение:

• напряжения,
• тока,
• активной мощности,
• реактивной мощности,
• полной мощности,
• коэффициента мощности,
• частоты,
• потребляемой мощности.

Кроме того, возможно расширение функциональных возможностей, в том числе:

Удаленное считывание показаний

Счетчики с функцией удаленного считывания позволяют интегрировать один или несколько приборов в измерительные сети и осуществлять удаленный мониторинг и регистрацию потребления электроэнергии. Гораздо большие возможности предоставляет использование дополнительных интеграторов счетчиков электроэнергии (Modbus Energy), интегрирующих счетчики со встроенной связью Modbus RTU в беспроводную систему телеметрии.

Интегратор Modbus Energy, подключенный к электросчетчику, считывает с него данные, которые затем сохраняются в облаке. Доступ к записанным данным возможен как через приложения для мобильных устройств (IOS и Android), так и через веб-браузер. Возможности приложения включают просмотр сводки суточного, ежемесячного, годового и общего потребления энергии, доступ к текущим и историческим данным по потреблению мощности, напряжения и тока.

Одной из уникальных особенностей телеметрии является возможность оценки энергопотребления и затрат по различным тарифным планам на основе ранее записанных данных устройств. Такое решение облегчит выбор подходящего тарифа для конкретного пользователя.

Но есть одна проблема, которая заключается в том, что ваш собственный современный счетчик постоянно «следит за вами» и передает данные на электростанцию. В него встроен GSM-модуль, и он отправляет периодически непонятно что и куда. Возможно, весь суточный профиль потребления энергии, на основе которого легко определить, когда вы находитесь дома, а когда нет, приобрели и установили ли вы, например, какое-либо новое электронное оборудование. Так что этот нюанс пока ещё законодательно полностью не решен…

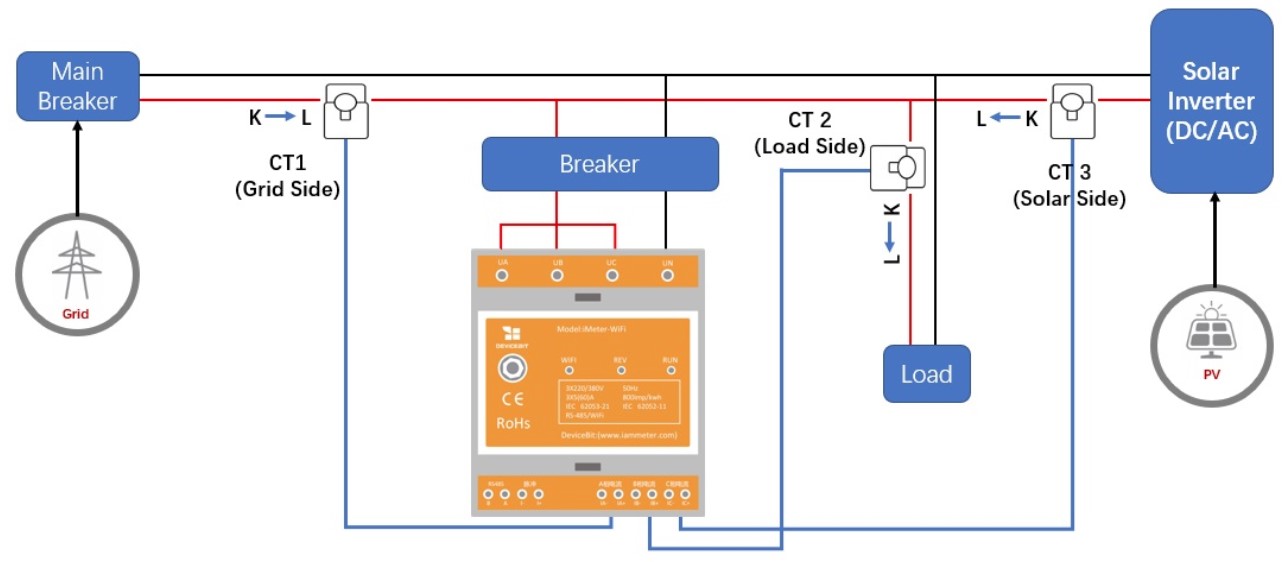

Двунаправленное измерение энергии

Такие становится все более популярными в связи с распространением солнечных батарей и необходимостью контролировать как количество энергии, потребляемой из сети, так и возвращаемой туда обратно. В простейшем случае можно использовать счетчик LE-03-FPV-RST.

Это двунаправленный счетчик, предназначенный для непосредственного измерения токов до 100 А на фазу. Наиболее важные для пользователя измерения доступны непосредственно на дисплее, такие как: общая активная энергия, импортированная и экспортированная активная энергия, текущее потребление электроэнергии. Прибор также оснащен вспомогательным сбрасываемым счетчиком потребления света, который позволяет легко отслеживать рост потребления энергии за определенный период времени (например, сбрасывая показания счетчика в первый день каждого месяца).

Учет электрики с разделением по тарифным зонам

Если суточное потребление разделено на несколько тарифов, необходимо использовать счетчики, позволяющие производить учет электроэнергии в соответствии с предположениями выбранного тарифного плана. Такие измерители обычно работают двумя способами. В первом случае он оснащен управляющим входом, через который внешний таймер-контроллер принимает решения о моментах переключения тарифов. Однако это решение обычно ограничивается возможностью переключения между двумя тарифами.

Также возможно управление через удаленное соединение (RS485 + Modbus RTU) и т.п. С помощью программы можно запрограммировать несколько различных тарифов, установив при этом разные планы для будних дней, выходных и выбранных праздников.

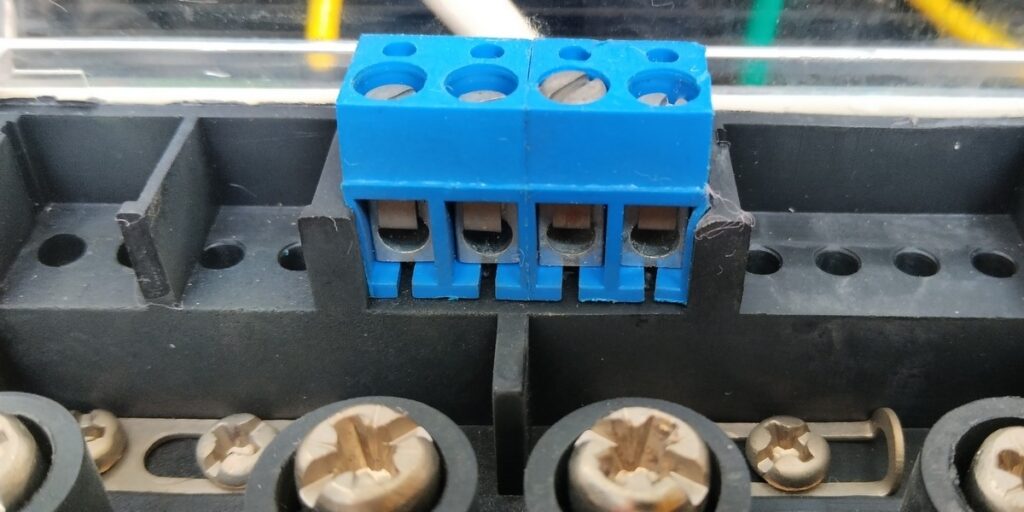

Как подключить электросчетчик к сети

В соответствии со схемой подключения из этой статьи (там же имеется небольшое видео). Особое внимание следует уделять установке приборов, предназначенных для измерения постоянного тока. Основное требование — чтобы кабель был правильно зажат и достаточно плотно прикручен к прибору. Требуемый момент затяжки является одним из технических параметров каждого счетчика и должен соблюдаться. Следует помнить, что любой люфт в соединении приводит к увеличению сопротивления, а следовательно к повышению температуры в месте соединения.

Каждые 0,001 Ом сопротивления на пути тока силой 100 А означают выделение 10 Вт в тепло. Для небольшой контактной поверхности это огромное значение, которое может привести в итоге к возгоранию всего распределительного щита!

Вторая, хотя и менее очевидная, опасность при подключении электросчетчиков для прямого измерения кроется в нейтральном проводе. На рисунке показана схема подключения типичного счетчика прямого измерения. Ввод питания сверху (3 фазы + нейтраль), вывод к нагрузкам снизу (также 3 фазы + нейтраль). Это решение очень популярно среди электриков благодаря простоте установки.

Счетчик рассчитан на ток 80 А на фазу. Поэтому вероятно, что перед ним будет установлена ​​трехфазная защита с током 63 А или 80 А. Так в чем же опасность? Если на приемном конце счетчика преобладают трехфазные потребители, то, скорее всего, проблем не возникнет — можно предположить, что ток будет поступать через одну фазу и возвращаться через оставшиеся две.

Но если преобладают однофазные потребители, то ток, протекающий через каждую фазу, возвращается в сеть через нейтральный провод. Это значит, что в действующее значение тока, протекающего по нейтральному проводнику, значительно превысит допустимое значение тока в нем (хотя фазные токи все еще находятся на безопасном уровне и не вызовут срабатывания токовой защиты).

Ситуация может привести, прежде всего, к повышению температуры счетчика и, как следствие, к возгоранию корпуса или распределительного щита. Но и это не самая худшая ситуация — если нейтральный провод будет перегружен достаточно долго, он может просто перегореть. А это означает «разрыв» нулевого провода, откуда уже совсем недалеко до перегорания всех электроприборов, подключенных к этому счетчику. Так что если существует вероятность возникновения такого явления, рекомендуется проложить нейтральный провод вне электросчетчика, как показано на схеме далее.

При подключении прибора, предназначенного для полукосвенного измерения, следует обратить внимание на:

1. Соблюдение порядка подключения фаз напряжения и соответствующих им трансформаторов тока. Такая ошибка приводит к погрешностям, связанным с дополнительным сдвигом фаз.
2. Сохранение порядка продевания токового провода через ТТ, а также порядка подключения вторичных выводов трансформатора тока. Такая ошибка может проявляться в виде изменения направления потока энергии (для двунаправленных счетчиков) или уменьшения значения учтенной энергии (для однонаправленных).
3. На открытых клеммах ТТ, через который протекает ток, может возникнуть очень высокое напряжение. По этой причине рекомендуется заземлять один конец трансформатора (последовательно одинаково на всех фазах) и закорачивать вторичные клеммы трансформатора, когда он не подключен к прибору.

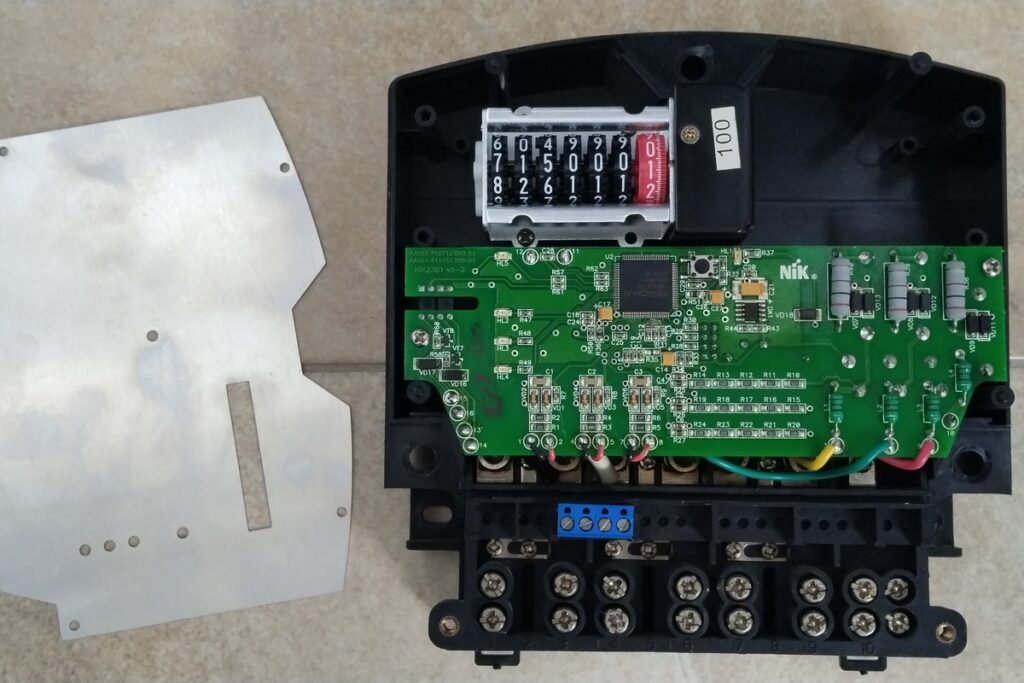

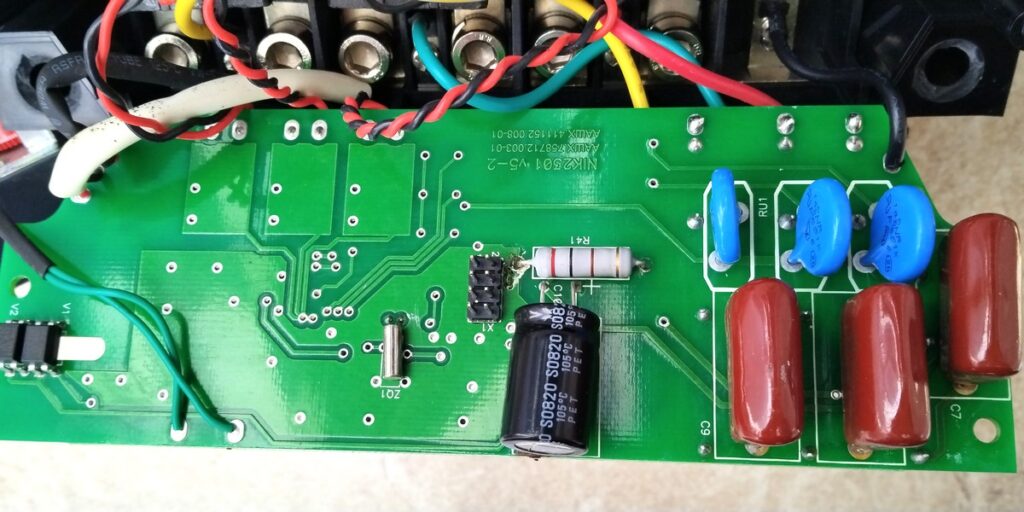

Схемотехника работы

Ну и для того, чтоб материал был максимально полным, кратко разберем схематическую составляющую этого устройства — как оно внутри устроено и как работает. Электронно-механический электросчетчик состоит из нескольких ключевых узлов:

Входные измерительные цепи

Входные цепи служат для измерения параметров сети и включают:

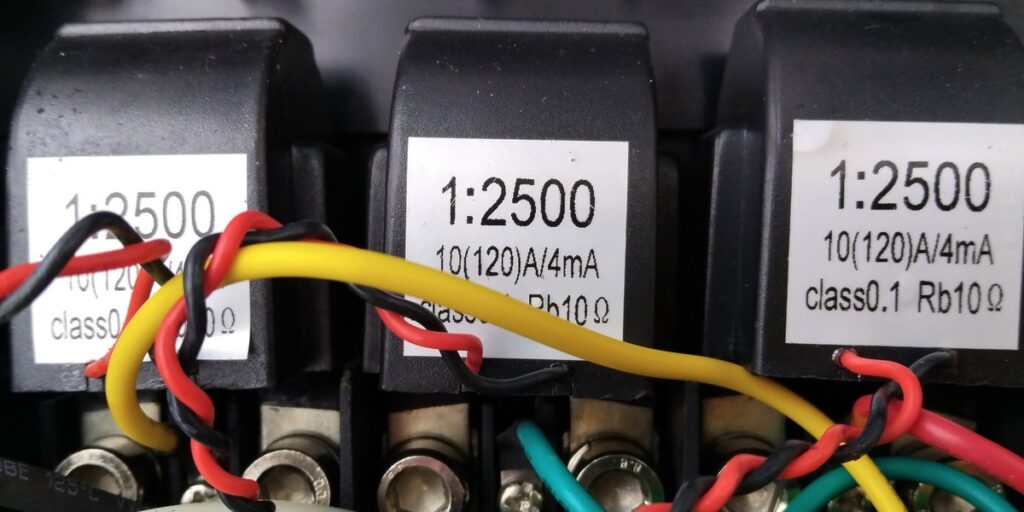

• Трансформаторы тока (ТТ) – используются для понижения величины тока в фазных проводах и обеспечения гальванической развязки.
• Трансформаторы напряжения (ТН) – снижают фазное напряжение до уровня, подходящего для обработки электроникой.

Аналогово-цифровой преобразователь (АЦП)

Эта часть схемы преобразует аналоговые сигналы тока и напряжения в цифровые данные. Обычно применяется сигма-дельта АЦП с высоким разрешением, обеспечивающий точное измерение мгновенных значений тока и напряжения во всех трех фазах.

Процессор обработки данных (микроконтроллер, DSP)

Главный вычислительный элемент счетчика, выполняющий следующие задачи:

• Оцифровка сигналов с АЦП и их дальнейшая обработка.
• Вычисление активной, реактивной и полной мощности.
• Интегрирование мощности во времени для получения значений потребленной электроэнергии.
• Фильтрация шумов и коррекция систематических погрешностей.
• Управление счетным механизмом и интерфейсами связи.

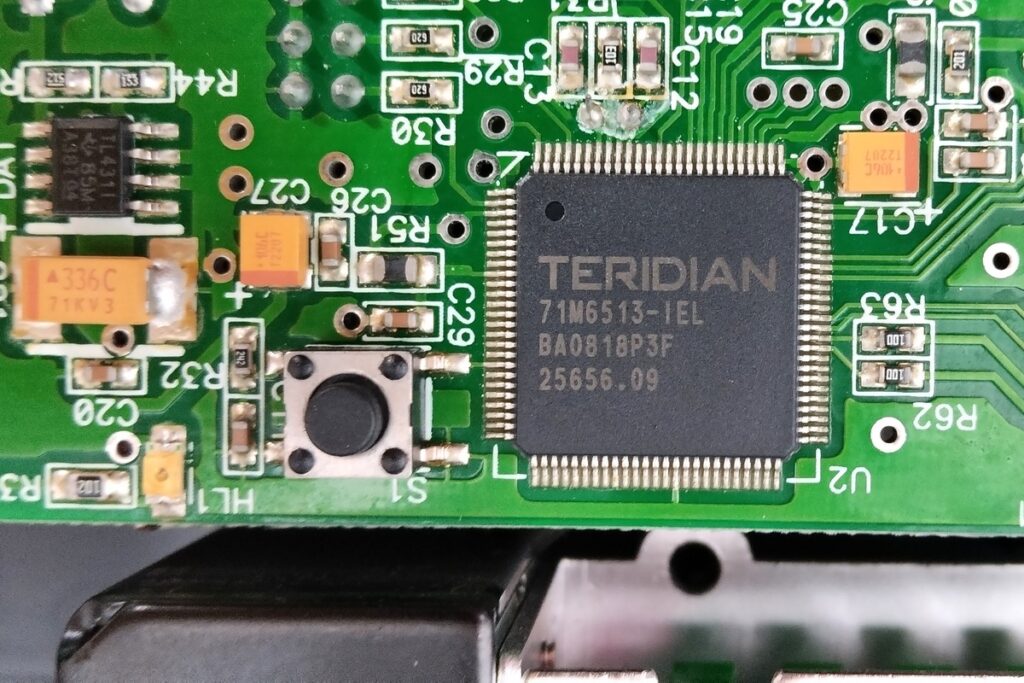

В современных моделях счетчиков используется либо специализированный микроконтроллер (например, на базе ARM), либо цифровой сигнальный процессор (DSP).

Цепь управления счетным механизмом

Так как этот тип счетчика является электронно-механическим, подсчет энергии ведется с помощью роликового механизма, управляемого электромагнитной системой:

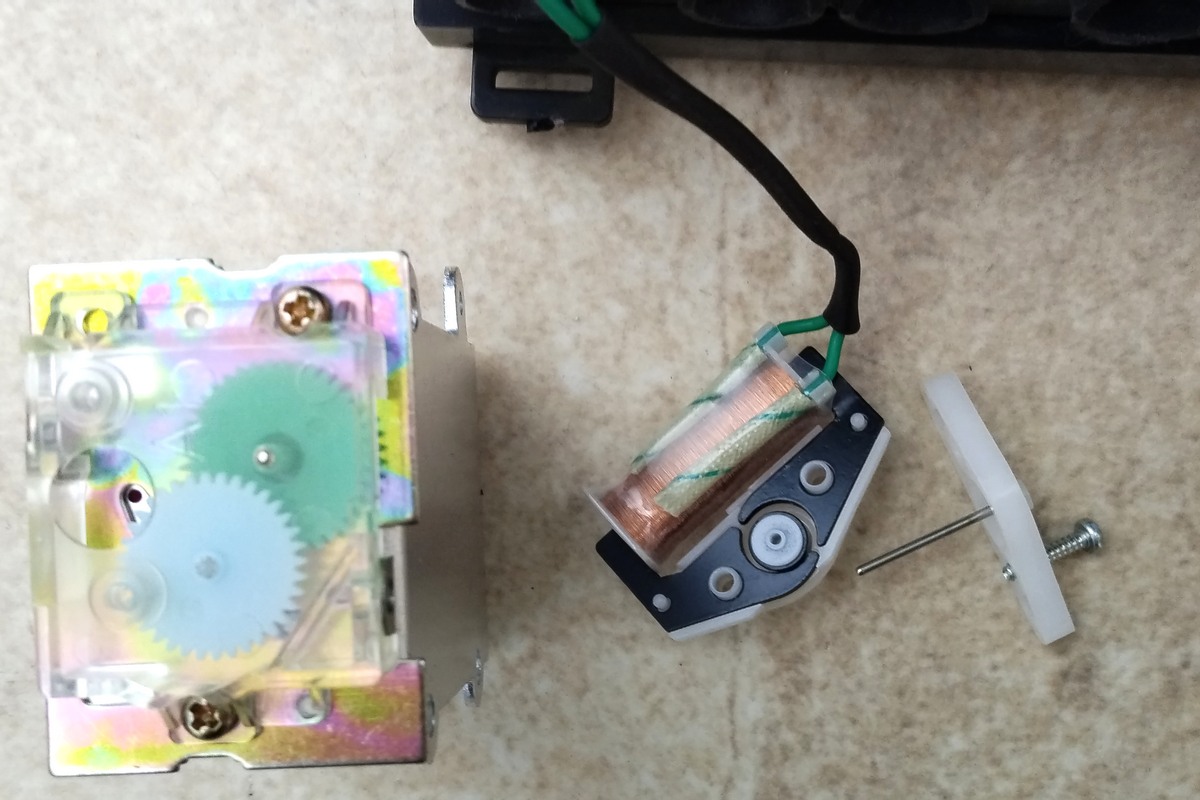

• Шаговый электромагнитный двигатель – приводит в движение роликовый механизм.
• Система магнитных приводов – при поступлении сигнала с микроконтроллера поворачивает счетные ролики.
• Детекторы положения (оптические или механические датчики) – отслеживают положение роликов, предотвращая ошибки счета.

Интерфейсы связи

Современные счетчики могут включать:

• RS-485 (Modbus, DLMS/COSEM) – для подключения к системам автоматизированного учета (АСКУЭ).
• PLC (Power Line Communication) – передача данных через сеть электропитания.
• GSM/GPRS-модуль – передача данных через мобильную связь.
• Оптический интерфейс (IEC 62056-21) – используется для локального считывания данных.

Разберем работу по этапам.

Снятие параметров сети

1. Трансформаторы тока и напряжения измеряют мгновенные значения фазных токов и напряжений.
2. Сигналы поступают на аналоговые фильтры (обычно это активные фильтры на ОУ), устраняющие высокочастотные помехи.
3. Отфильтрованные сигналы поступают на АЦП, где они дискретизируются и передаются в микроконтроллер.

Обработка данных микропроцессором

1. Микроконтроллер считывает цифровые значения тока и напряжения.
2. Производит вычисления мгновенной мощности.
3. Интегрирует мгновенную мощность во времени для расчета полной потребленной энергии.
4. Производит учет реактивной энергии, если это предусмотрено.

Формирование импульсов для счетного механизма

1. По мере накопления определенного количества ватт-часов (обычно 1 Вт·ч = 1 импульс) микроконтроллер формирует управляющий сигнал.
2. Этот сигнал подается на силовой драйвер шагового двигателя или электромагнитный привод.
3. Привод механически поворачивает ролики на нужное количество делений.

Отображение данных

• Механический счетчик показывает накопленную электроэнергию в кВт·ч.
• ЖК-дисплей (если есть) может показывать мгновенные параметры сети: мощность, ток, напряжение, частоту.

Неисправность	Возможная причина	Метод устранения
Счетчик не считает	Отсутствие питания или неисправность входных цепей	Проверить напряжение на входах
Некорректные показания	Ошибка АЦП, сбой ПО	Перепрограммирование, проверка калибровки
Счетный механизм не вращается	Неисправен шаговый двигатель или привод	Проверить цепь управления
Ошибка связи с АСКУЭ	Проблема с интерфейсами связи	Проверить соединения и настройки

В принципе это вполне надежное устройство, сочетающее точность электронных измерений и долговечность механических узлов. Его работа основана на цифровой обработке сигналов, а механика обеспечивает визуальный учет энергии без потери данных при сбоях питания.

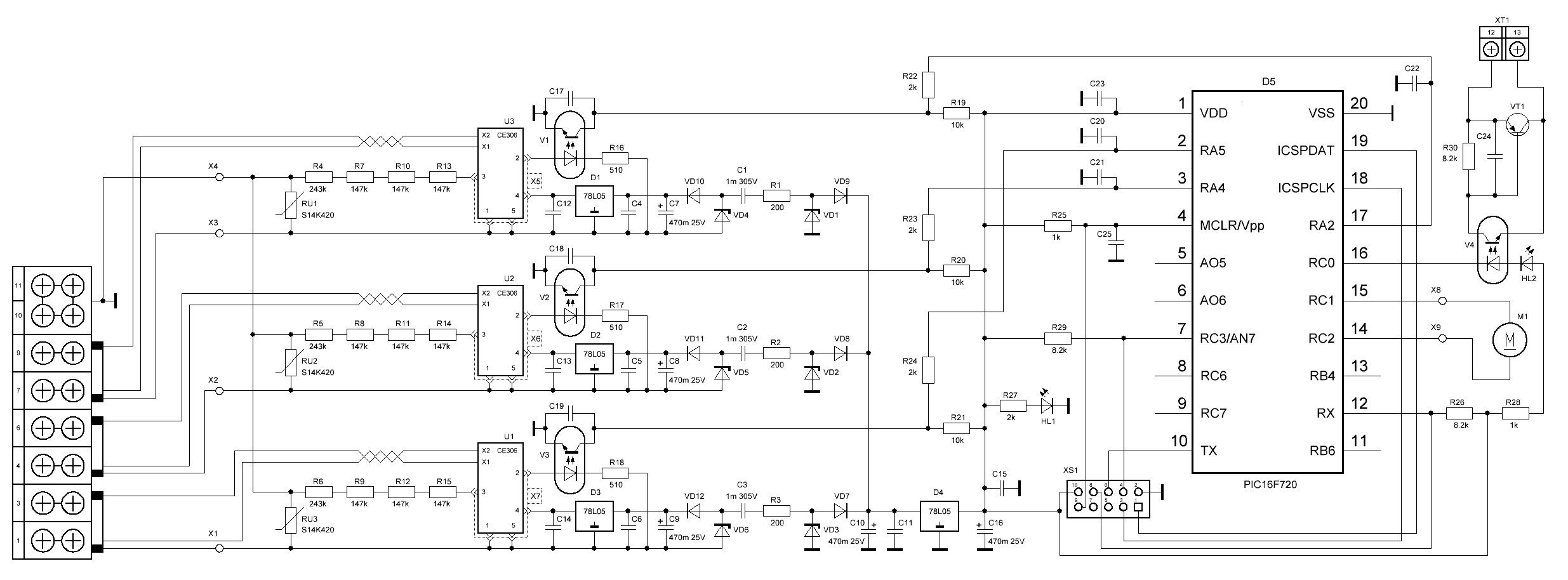

Принципиальные схемы

Что-ж, если вы прочитали всю статью — поздравляем, вы получили немало полезных знаний в свою копилку, которыми теперь (в знак благодарности) может поделится с друзьями в виде ссылки на эту страницу. Успехов!

• Руководство по эксплуатации в PDF
