Приспособление для проверки и ремонта электронных схем

Предлагаемое испытательное приспособление (тестовый стенд) предназначено для упрощения процесса сборки, тестирования и ремонта разнообразных электронных устройств и бытовых электроприборов. Оно особенно эффективно при работе с импульсными источниками питания, которые требуют повышенной осторожности из-за наличия высоких напряжений и сложных цепей.

Использование его позволяет значительно упростить организацию рабочего пространства, уменьшив количество соединительных проводов на столе, а также повысить безопасность работы с электрооборудованием. Это устройство полезно как для начинающих радиолюбителей, так и для профессионалов, занимающихся обслуживанием и ремонтом электроники.

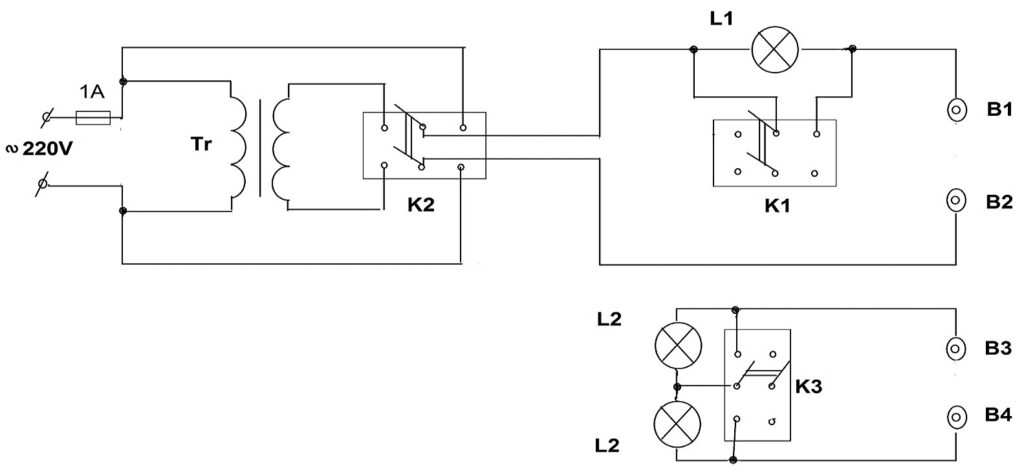

Принципиальная электрическая схема

Схема построена таким образом, чтобы пользователь мог легко переключаться между различными режимами питания, тестировать схемы с изоляцией и без неё, а также оперативно определять наличие напряжения и исправность защитных компонентов.

Назначение ключевых компонентов:

• Разделительный трансформатор (Тр) — гарантирует гальваническую развязку от сети, что делает работу с потенциально опасными схемами безопаснее.
• Лампа накаливания L1 — включается последовательно в цепь питания проверяемой схемы. В случае неисправности в цепи, лампа ограничивает ток, предотвращая её повреждение.
• Автомобильная лампа L2 — играет роль нагрузочного резистора. Переключателем K3 можно выбрать между нагрузкой 21 Вт и 5 Вт. Светодиоды LED7 и LED8 индицируют, какая нить включена в данный момент.
• Переключатели K1, K2, K3 — позволяют управлять режимами работы стенда. Например, K1 включает или обходит лампу Л1, а K2 переключает подачу напряжения с трансформатором или напрямую.
• Выходные розетки B1, B2 — используются для подключения испытываемой схемы.
• Дополнительные розетки B3, B4 — подключаются к автомобильной лампе и предназначены для проверки схем с малым потреблением.
• Светодиоды LED1–LED8 — служат индикаторами различных режимов и состояний схемы, в том числе наличия напряжения, включения защитной лампы, активации трансформатора и выбора нагрузки.

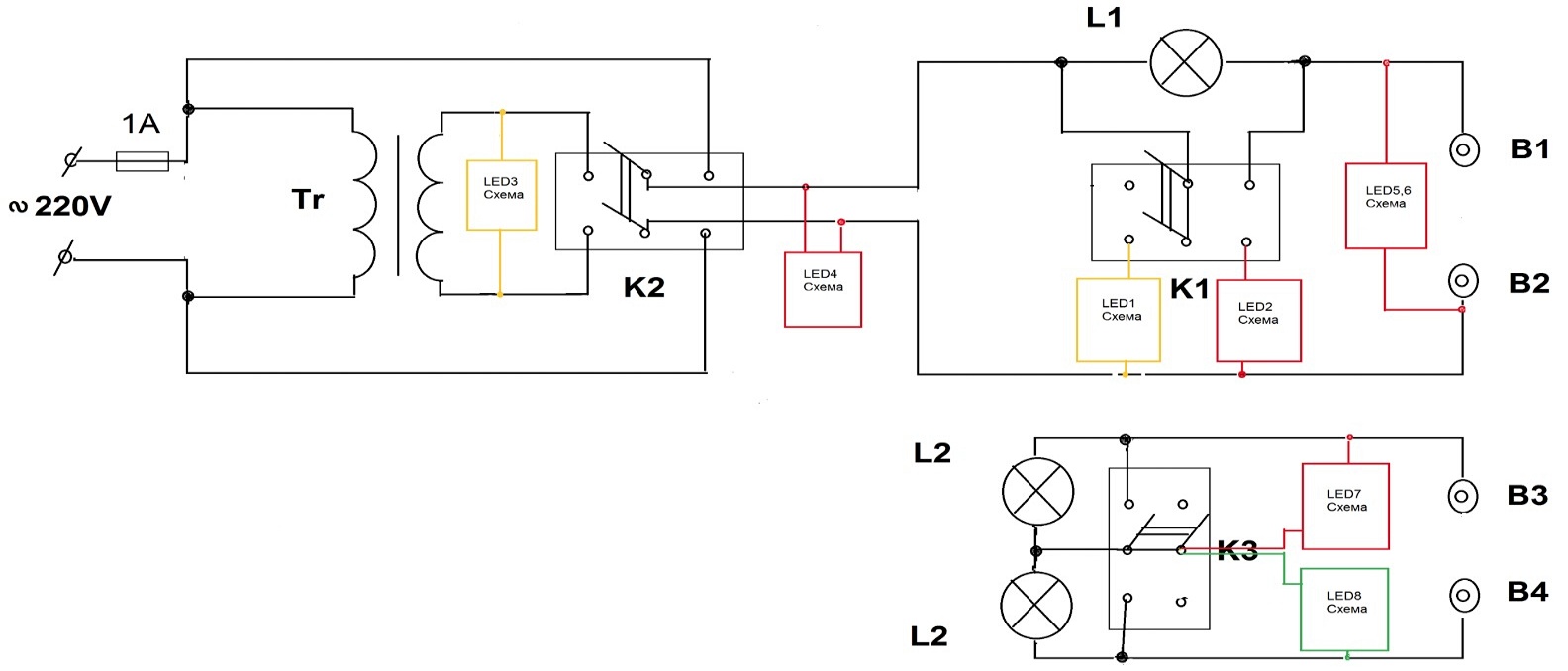

Особенности схем подключения светодиодов

Важно обратить внимание на схемы подключения светодиодов, так как они питаются от различных источников напряжения. Неправильное подключение может привести к их выходу из строя или к неверной индикации режима работы. Каждая пара светодиодов подключается по индивидуальной схеме:

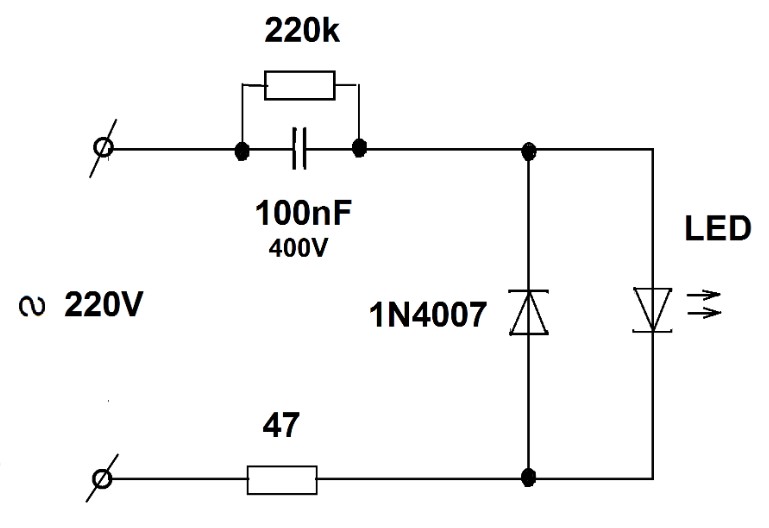

• LED1–LED4 — подключены согласно общей схеме.
• LED5 и LED6 — используют схему с контролем состояния лампы L1.
• LED7 и LED8 — отображают режим нагрузки автомобильной лампы.

Монтаж и конструктивное исполнение

Все компоненты стенда размещаются в прочном и удобном корпусе. В качестве корпуса используется стандартная электротехническая распределительная коробка для открытого монтажа. Это обеспечивает надежную изоляцию и удобный доступ к органам управления.

Трансформатор монтируется внутри корпуса. Органы управления и индикации (тумблеры, светодиоды, розетки) выведены на переднюю панель для удобства пользователя.

Индикация и управление

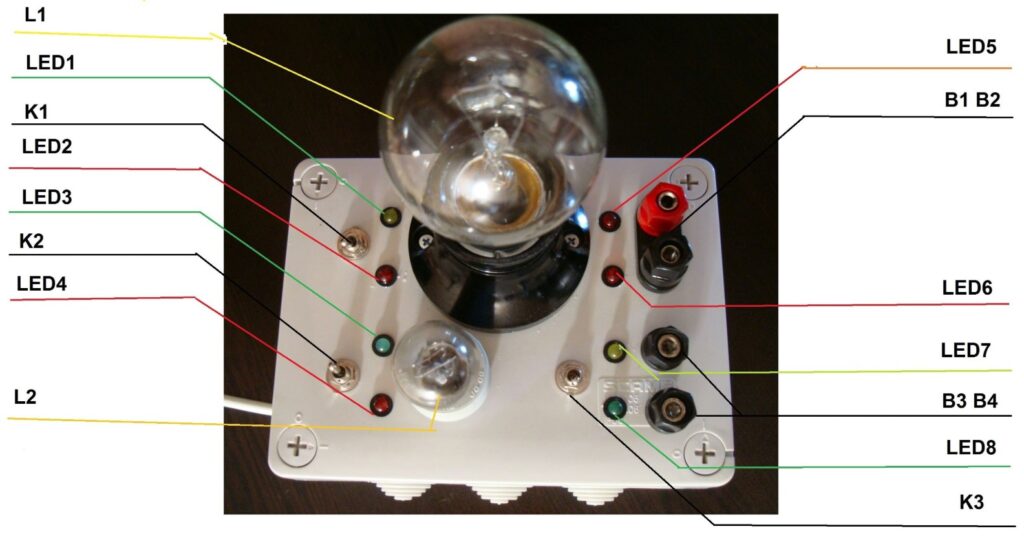

Ниже приведены функции индикаторов и переключателей:

• LED1 — светится, если лампа L1 включена последовательно в цепь нагрузки (B1 и B2).
• K1 — переключатель включения/обхода лампы L1.
• LED2 — показывает, что нагрузка подключена напрямую, без ограничения через L1.
• LED3 — сигнализирует о наличии входного напряжения.
• K2 — переключение между режимами с трансформатором и без него.
• LED4 — показывает, что выходные розетки B1 и B2 находятся под напряжением.
• LED5 и LED6 — индикация исправности лампы L1 и наличия напряжения на B1 и B2.
• K3 — выбор режима автомобильной лампы: 21 Вт (верхнее положение) или 5 Вт (нижнее положение).
• LED7 и LED8 — указывают, какая из нитей лампы L2 задействована (21 Вт или 5 Вт соответственно).

Пример применения стенда

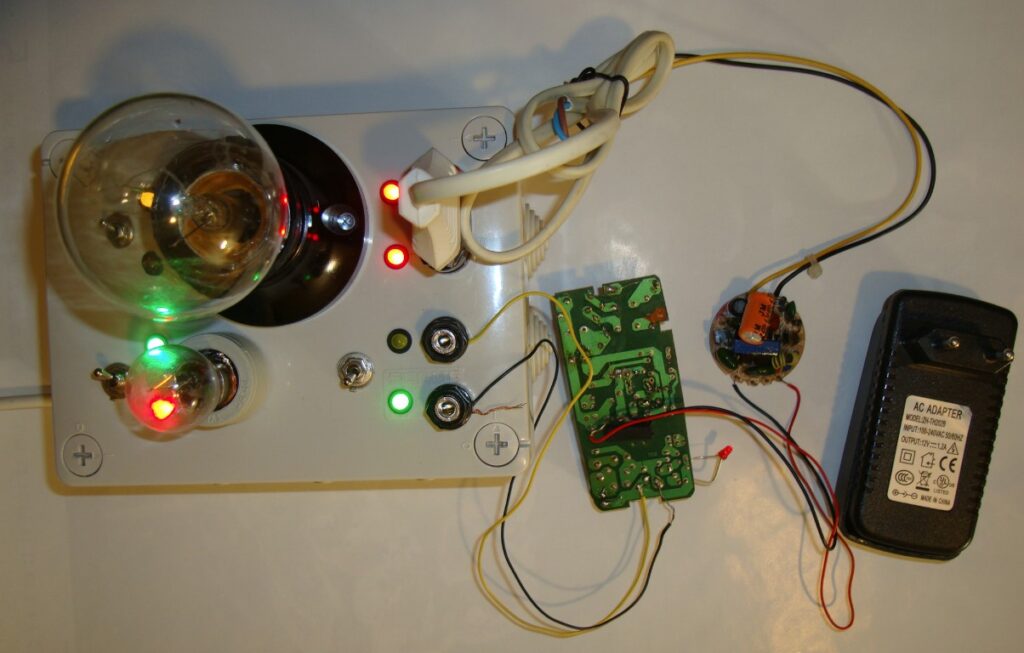

На фотографии в заголовке статьи показано подключение лабораторного блока питания к стенду. На фото ниже представлена ситуация использования его при ремонте импульсного источника питания — устройство позволяет быстро обнаружить неисправности без риска повредить рабочие компоненты.

Таблица возможностей и применения

Таким образом, данное тестовое приспособление представляет собой надежное и функциональное решение для проверки и ремонта разной электроники. Оно объединяет в себе функции защиты, индикации, изоляции и контроля, обеспечивая удобство и безопасность при выполнении как простых, так и сложных ремонтов.
