Реле стартера авто

Оглавление:

Запуск двигателя автомобиля — это тот момент, когда машина переходит от неподвижности к движению. Вы поворачиваете ключ в замке зажигания, слышите характерный звук пускового механизма, и мотор начинает работать. За этим простым действием скрывается сложная система, в которой важное место занимает небольшой, но незаменимый узел — реле стартера. Этот компонент отвечает за подачу электрического тока к стартеру, синхронизацию его работы с двигателем и защиту цепи от перегрузок. Если он выходит из строя, машина может либо вовсе не завестись, либо издать лишь слабый щелчок, оставив водителя в непонятках и заставив задуматься — что теперь делать.

В авто применяются два основных типа таких механизмов: дополнительный переключатель, который обычно находится в моторном отсеке или салоне, и втягивающий элемент, прикреплённый непосредственно к стартеру. Первый замыкает электрическую цепь между аккумулятором и пусковым устройством, второй дополнительно выполняет механическую функцию — соединяет стартер с маховиком двигателя. Оба они играют ключевую роль, и поломка любого из них способна остановить машину на месте. Более подробно про работу автореле читайте тут.

Этот элемент — не просто мелочь в системе автомобиля, а её важная часть, обеспечивающая стабильный пуск двигателя. Он помогает экономить заряд батареи, защищает стартер от износа и делает процесс запуска плавным и надёжным. Независимо от того, управляете ли вы почтенным ВАЗ 2107 для поездок на дачу, прочной Нивой Шевроле для бездорожья или современной иномаркой вроде Kia Rio, понимание работы этого механизма может спасти от неприятностей в дороге. Сейчас мы разберём всё по порядку: от конструкции и принципа действия до поиска в разных моделях, правильной установки, устранения неполадок и рекомендаций по выбору. Потратьте на прочтение всего 5 минут и наберитесь важнейших для водителя знаний!

Устройство пускового автореле

Начнём с самого простого — как устроен этот узел и почему он так важен для автомобиля. Чтобы разобраться в причинах сбоев и способах их устранения, полезно понять, как устроен этот компонент и как он действует в системе запуска. В авто используются два типа таких реле, каждый из которых имеет свою конструкцию и выполняет определённые задачи.

Стартерное реле

Этот узел представляет собой электромагнитный переключатель, который управляет подачей электроэнергии к стартерной системе. Его конструкция относительно проста, но эффективна, и включает следующие основные части:

Обмотка катушки: при подаче напряжения от замка зажигания она создаёт магнитное поле, необходимое для работы.
Подвижный сердечник: металлическая деталь, которая под воздействием магнитного поля сдвигается и замыкает электрические контакты.
Контактные площадки: они пропускают ток от аккумулятора к стартерному электромотору, обеспечивая его питание.
Корпус: чаще всего пластиковый, иногда металлический, он защищает внутренние элементы от пыли, влаги, грязи и внешних повреждений.

Принцип действия следующий: когда вы поворачиваете ключ в положение «старт», ток поступает на обмотку катушки, создаётся магнитное поле, сердечник движется и замыкает контактные площадки. Это позволяет энергии от батареи пройти к мотору, который начинает вращаться. Как только двигатель запускается, подача тока прекращается, сердечник возвращается в исходное положение, и цепь размыкается. Такой переключатель обычно устанавливается в блоке предохранителей под капотом или в салоне, в зависимости от его конструкции.

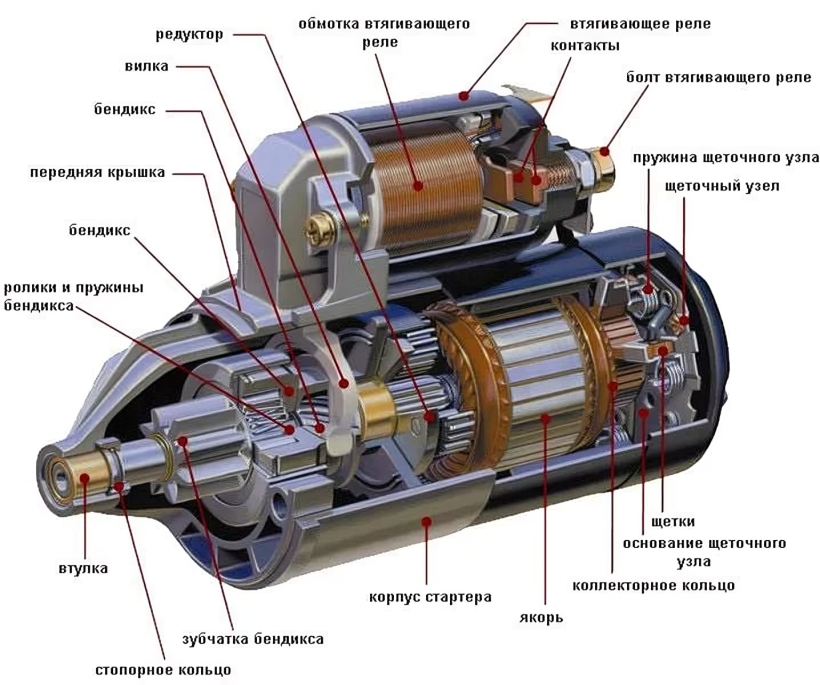

Втягивающий механизм

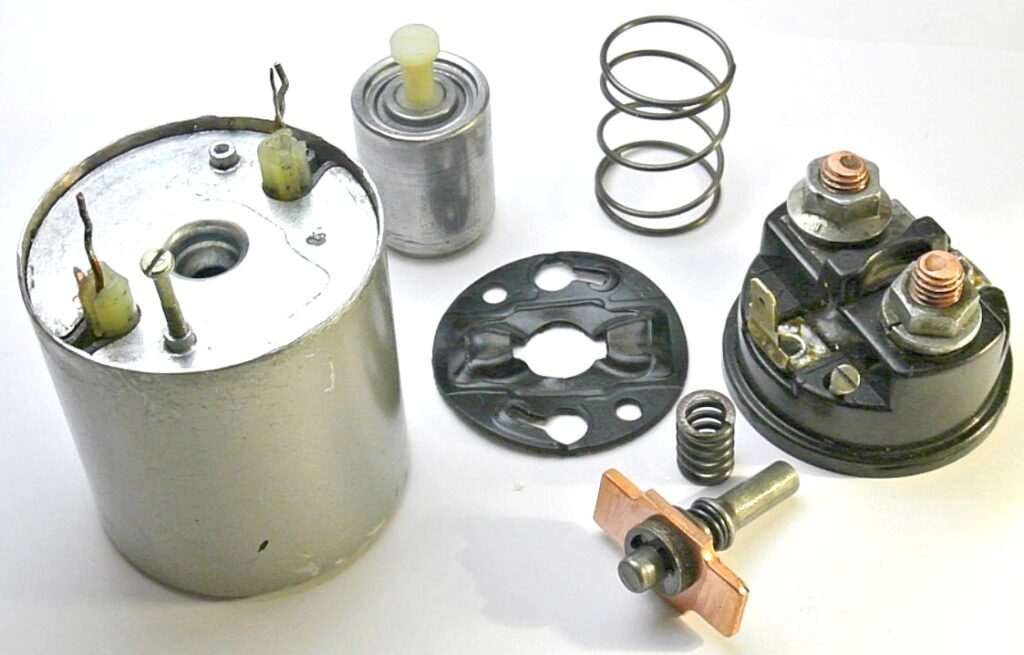

Этот элемент сложнее, так как сочетает в себе электрическую и механическую функции. Он монтируется непосредственно на корпусе стартера и состоит из следующих компонентов:

Соленоид: электромагнит, оснащённый двумя обмотками — втягивающей, которая перемещает сердечник, и удерживающей, которая фиксирует его в рабочем положении.
Сердечник: стальной стержень, который под действием соленоида толкает бендикс — шестерню стартера — к маховику двигателя.
Контактная пластина: металлический диск, замыкающий цепь между аккумулятором и стартерным электромотором для подачи тока.
Возвратная пружина: после отключения питания она возвращает сердечник и бендикс в исходное положение.

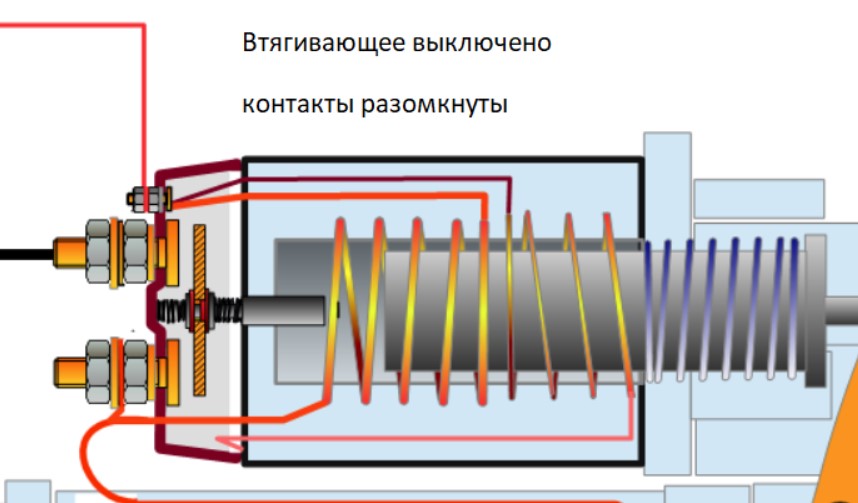

Как это действует? При повороте ключа ток поступает на обмотки соленоида, сердечник втягивается внутрь, одновременно толкая бендикс к маховику и замыкая контактную пластину. Стартер начинает вращать маховик, двигатель запускается, после чего подача энергии прекращается, и пружина отводит шестерню назад. Этот процесс занимает доли секунды, но требует высокой точности и синхронизации между электрическими и механическими частями.

Взаимодействие и различия

Дополнительное реле отвечает за подачу тока на основное, а втягивающий механизм добавляет механическое соединение стартера с двигателем. На некоторых автомобилях, например ВАЗ 2114 или Нива Шевроле, используются оба типа в связке, тогда как на других, таких как Ford Focus, может быть только втягивающий узел, выполняющий обе функции. Понимание их конструкции помогает не только найти эти элементы в машине, но и правильно диагностировать их состояние при сбоях. Теперь перейдём к следующему шагу — где искать эти узлы в разных моделях машин.

Где находится — расположение в разных авто

Одна из самых частых задач для водителей — найти этот компонент в своём авто. Его местоположение зависит от марки, модели и типа элемента — дополнительного или втягивающего. Разберём основные варианты, чтобы вы могли быстро определить, где он спрятан в вашей машине.

Дополнительное реле запуска

Этот узел обычно размещается в моторном отсеке или салоне, чаще всего в блоке предохранителей и переключателей:

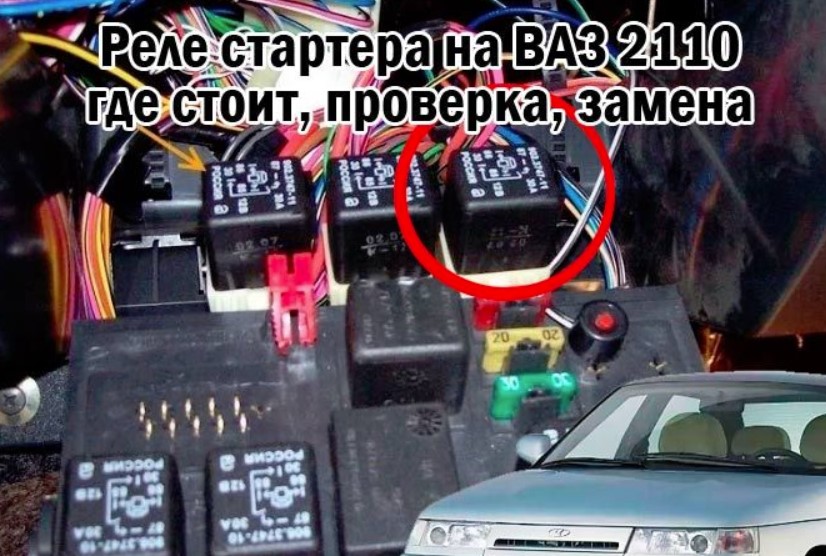

ВАЗ 2110, 2114, 2107, Приора, Гранта, Калина: в монтажном блоке под капотом, справа или слева от аккумулятора, в зависимости от модификации. На «классике» вроде ВАЗ 2107 он иногда устанавливается отдельно — под приборной панелью с водительской стороны или рядом с замком зажигания. У инжекторных моделей, таких как ВАЗ 2114 или Лада Гранта, ищите его в правой части подкапотного пространства, ближе к моторному щиту.
Нива и Нива Шевроле: в отсеке двигателя, внутри блока предохранителей рядом с аккумулятором, или в салоне — за бардачком либо под торпедо слева от руля. На Ниве Шевроле он может быть скрыт за пластиковой накладкой с пассажирской стороны.
Газель и УАЗ: чаще всего в моторном отсеке, недалеко от батареи или в небольшом пластиковом коробе вдоль проводки, ведущей к стартеру. На старых моделях УАЗ он иногда встречается под капотом ближе к левой стороне.
КамАЗ: в кабине, в блоке управления электрикой, рассчитанном на 24 В, или под капотом, в зависимости от конкретной модификации — например, КамАЗ 5320 или 65115. Точное место лучше уточнить в схеме машины.
Иномарки: Renault, Toyota, Ford, Hyundai, Kia, Nissan, Chevrolet: в подкапотном блоке предохранителей и переключателей. На Renault Logan — слева от аккумулятора, на Toyota Corolla — ближе к правой стороне отсека, на Ford Focus — в центральной части подкапотного пространства, на Hyundai Solaris или Kia Rio — рядом с моторным щитом, часто под пластиковой крышкой. На Chevrolet Cruze он может быть смещён к левой стойке.

Втягивающий механизм

Этот элемент проще найти, так как он всегда прикреплён к стартерному блоку, который расположен в нижней части двигателя, рядом с коробкой передач или маховиком:

ВАЗ (2110, 2114, Приора, Гранта): стартер находится под двигателем, доступ возможен снизу машины — удобно использовать яму или подъёмник. Втягивающий узел виден как цилиндрическая деталь с проводами, прикрученная к корпусу стартера.
Нива и Нива Шевроле: аналогично, внизу моторного отсека, чуть правее коробки передач. Для доступа может понадобиться снять защиту картера.
Газель и УАЗ: под двигателем, ближе к передней части, доступ сложнее из-за высокой посадки — лучше работать с подъёмника.
КамАЗ: в нижней правой части моторного отсека, стартер массивный, и втягивающий узел хорошо заметен после снятия защитных кожухов.
Иномарки (Renault, Toyota, Ford, Hyundai): под двигателем, точное место зависит от привода. На переднеприводных моделях (Renault Logan, Kia Rio) — ближе к радиатору, на заднеприводных (некоторые Toyota) — ближе к коробке. На Chevrolet Cruze или Nissan Qashqai доступ может быть затруднён из-за компактной компоновки.

Если вы не уверены, где искать, начните с аккумулятора — от него идут толстые провода, которые приведут к стартеру и, соответственно, к втягивающему узлу. Для дополнительного переключателя откройте блок предохранителей под капотом или в салоне — он обычно обозначен в схеме как «K3», «K4» или «стартер».

Если есть руководство по эксплуатации автомобиля, загляните в раздел «электрооборудование» — там указаны точные позиции. Вот отличный сборник автосхем. Например, на ВАЗ 2110 дополнительный переключатель часто находится под номером K4, а на Ниве Шевроле — под K3. Зная, где искать, можно переходить к следующему этапу — подключению этого элемента к системе.

Установка и подключение стартерного реле

Правильное подсоединение этого узла — залог бесперебойного запуска двигателя. Ошибки в установке могут привести к перебоям в работе, короткому замыканию или даже повреждению стартера. Давайте разберём схемы подключения и пошаговые инструкции для обоих типов — дополнительного переключателя и втягивающего механизма.

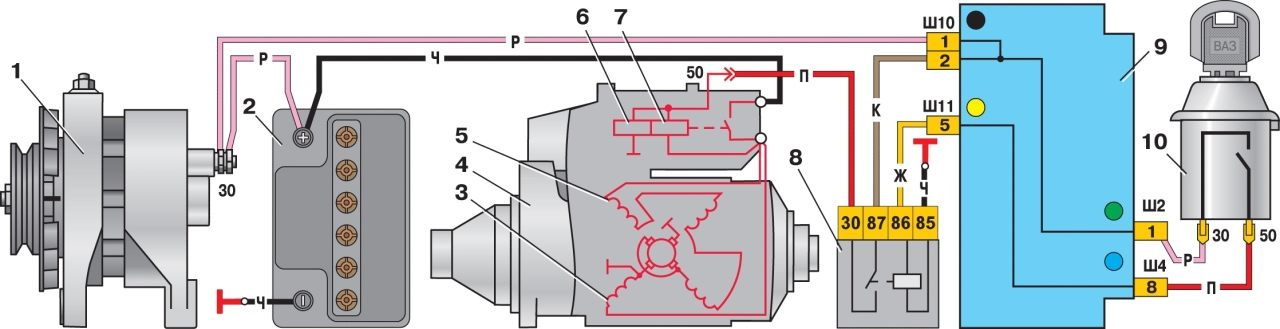

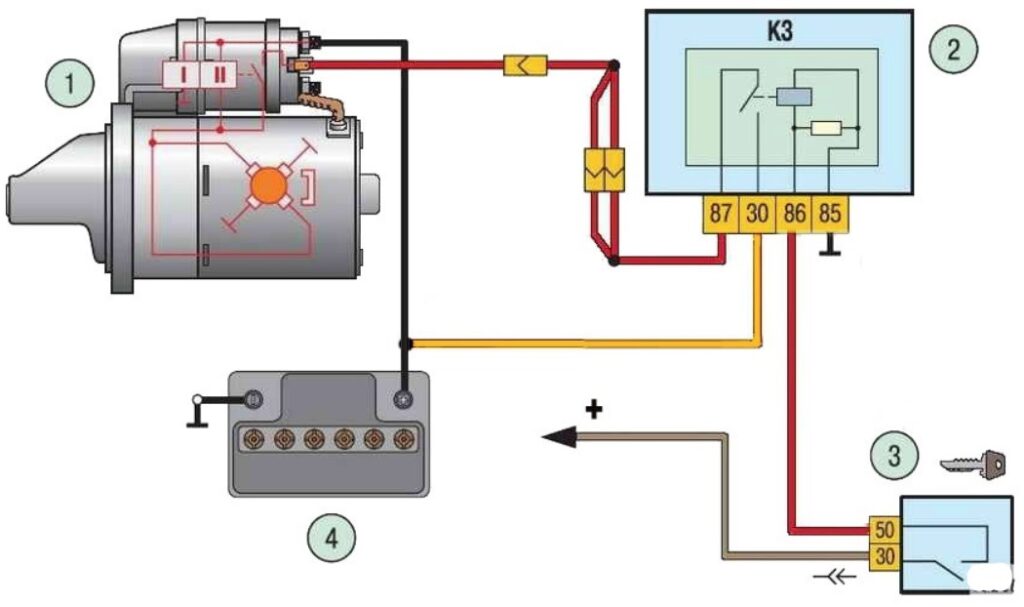

Схема дополнительного реле

Этот элемент обычно имеет 4 клеммы, каждая из которых выполняет свою функцию:

Клемма 30: вход питания от плюсовой клеммы аккумулятора — сюда идёт толстый красный провод, подающий основной ток.
Клемма 87: выход энергии к стартеру или втягивающему узлу — ещё один толстый провод, соединяющий переключатель с пусковым устройством.
Клемма 86: управляющий сигнал от замка зажигания — тонкий провод, который активирует механизм.
Клемма 85: заземление, соединение с массой автомобиля — обычно провод чёрного или коричневого цвета, идущий к кузову или двигателю.

Когда ток поступает на клемму 86 от замка зажигания, обмотка внутри переключателя создаёт магнитное поле, сердечник сдвигается, замыкает клеммы 30 и 87, и энергия идёт к электромотору. После запуска двигателя цепь размыкается, прекращая подачу тока.

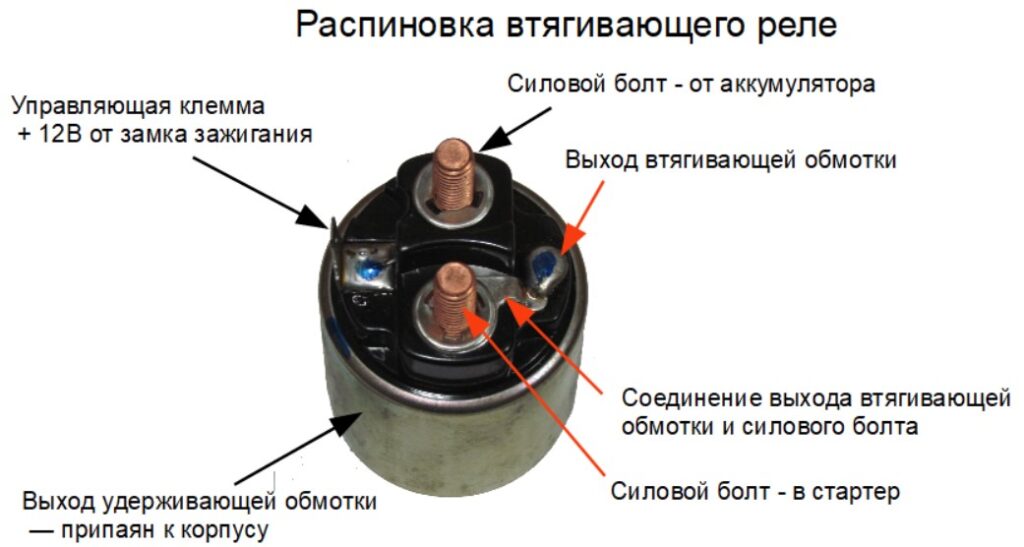

Схема втягивающего механизма

Этот узел монтируется на стартере и имеет три точки подключения:

Большая клемма (вход): толстый провод от аккумулятора или дополнительного переключателя, подающий основной ток.
Вторая большая (выход): соединение с электромотором стартера, передающее энергию для вращения.
Малая: управляющий провод от замка зажигания или дополнительного элемента, который активирует соленоид.

При подаче тока на малую клемму соленоид втягивает сердечник, замыкает контактную пластину между большими клеммами и одновременно толкает бендикс к маховику, запуская старт.

Пошаговая установка дополнительного реле

Отключите минус аккумулятора, чтобы избежать искр и случайного замыкания во время работы.
Найдите место установки — обычно это блок предохранителей под капотом (на ВАЗ 2110 — справа от батареи, на Ниве — за бардачком).
Подсоедините толстый красный провод от плюса аккумулятора к контакту 30 — затяните гайку ключом на 10 или 12, чтобы контакт был плотным.
Подключите второй толстый провод от 87 к стартеру или втягивающему узлу — это выход энергии.
Тонкий провод от замка зажигания подсоедините к 86 — это линия управления, обычно с разъёмом.
Закрепите провод массы на контакт 85 — он идёт к кузову или блоку двигателя, обеспечивая заземление.
Проверьте все соединения на плотность, чтобы исключить люфт, подключите аккумулятор обратно и поверните ключ для проверки — стартер должен заработать.

Установка втягивающего механизма

Отсоедините минусовую клемму батареи, чтобы работать безопасно.
Поддомкратьте машину или используйте яму — стартер находится внизу двигателя, и доступ к нему требует пространства.
Отключите провода от стартера: толстый красный от аккумулятора и тонкий управляющий от замка или переключателя.
Открутите стартерный блок от двигателя — обычно это 2–3 болта, используйте ключ на 13 или 17 (на КамАЗе может быть 19).
Снимите старый втягивающий узел: открутите 2–3 винта (ключ на 8 или 10), отсоедините провод, идущий к мотору стартера.
Установите новый механизм: подсоедините провод к мотору стартера, прикрутите узел винтами к корпусу стартера.
Поставьте стартер на место, затяните болты крепления, подключите толстый провод от батареи к большой клемме и тонкий к малой.
Подключите аккумулятор, поверните ключ и убедитесь, что двигатель запускается без задержек.

Особенности подключения для разных моделей

ВАЗ 2110, 2114, Приора: схема стандартная, но на ВАЗ 2107 масса может идти через отдельный провод к кузову — проверьте крепление.
Нива Шевроле: дополнительное часто в салоне, а втягивающее требует снятия защиты картера для доступа.
КамАЗ: работает на 24 В, используйте толстые провода и клеммы с увеличенным сечением, чтобы выдерживать нагрузку.
Иномарки (Renault Logan, Toyota Corolla): клеммы могут иметь другую маркировку (например, «B» вместо 30), сверяйтесь с инструкцией машины.

Правильная установка гарантирует стабильный пуск. Теперь разберём, что делать, если система всё же даёт сбой.

Неисправности и способы их устранения

Сбои в работе этого узла — частая причина проблем с запуском двигателя. Симптомы могут быть разными: от щелчков без вращения до полной тишины или работы вхолостую. Давайте разберём основные неполадки и способы их исправления, чтобы вы могли быстро вернуть машину в строй своими руками.

Щелчки без вращения пускового механизма

Вы поворачиваете ключ, слышите щелчок, но двигатель не запускается:

Слабый аккумулятор: напряжение ниже 12 вольт не даёт стартеру крутиться, хотя переключатель срабатывает. Измерьте заряд батареи мультиметром — норма 12,6 В на холостом ходу. Если меньше, подключите зарядное устройство или замените батарею.
Окисление контактов: налёт или коррозия на клеммах батареи, стартера или переключателя блокируют ток. Отсоедините провода, зачистите их металлической щёткой или наждачной бумагой, нанесите тонкий слой технической смазки, чтобы предотвратить повторное окисление.
Износ втягивающего узла: контактная пластина внутри соленоида выгорела или обмотки повреждены. Снимите стартерный узел, разберите втягивающий механизм, осмотрите пластину — если она почернела или оплавилась, замените узел целиком.
Слабое соединение проводов: клеммы на батарее или стартере болтаются, снижая ток. Подтяните гайки ключом, убедитесь, что провода плотно сидят.

Полная тишина при повороте ключа

Нет ни щелчков, ни стартующего звука работы:

Перегоревший предохранитель: защитный элемент в цепи переключателя сгорел из-за перегрузки. Откройте блок предохранителей (на ВАЗ — под капотом, на КамАЗе — в кабине), найдите предохранитель стартера (15–30 А для легковых, до 50 А для грузовиков) и замените его на новый с таким же номиналом.
Неисправность дополнительного переключателя: обмотка катушки могла перегореть. Вытащите узел из блока, подайте 12 вольт на клеммы 85 и 86 через провода с предохранителем 5 А — если щелчка нет, переключатель мёртв, берите новый.
Проблема с замком зажигания: ток не доходит до переключателя из-за обрыва или износа контактов замка. Проверьте проводку от замка до узла с помощью мультиметра или контрольной лампы — если сигнала нет, ремонтируйте или заменяйте замок.
Обрыв проводки: кабели от батареи к стартерному блоку или от переключателя повреждены. Осмотрите их на предмет трещин, перегибов или оголённых участков — устраните пайкой или заменой провода.

Пусковой механизм крутит, но двигатель не запускается

Стартер работает, но мотор остаётся неподвижным:

Износ бендикса: шестерня втягивающего узла стёрлась или сломалась и не цепляет маховик. Снимите стартер, разберите втягивающий механизм, осмотрите зубья бендикса — если они изношены, замените узел или весь стартер.
Сбой блокировки запуска: на машинах с иммобилайзером (Toyota Corolla, Nissan Qashqai) реле блокировки может не давать сигнала на пуск из-за проблем с сигнализацией или ключом. Проверьте работу иммобилайзера и батарейку в ключе.

Другие возможные сбои

Щелчки и гул: слабый ток или залипание сердечника — зарядите батарею, почистите втягивающий узел от грязи.
Не отключается после пуска: контактная пластина залипла из-за нагара — разберите узел, очистите пластину мелкой наждачкой.
Слабое вращение: недостаток тока или износ щёток стартерного мотора — проверьте батарею и состояние.

Как устранить неполадки

Зарядите аккумулятор, если напряжение ниже нормы.
Очистите все клеммы и провода от окислов.
Замените предохранитель или неисправный узел.
Проверьте проводку и замок зажигания на обрывы.

Понимание этих сбоев позволяет быстро реагировать на проблему. Теперь разберём, как проверить состояние элемента, чтобы точно убедиться в его неисправности.

Диагностика реле и проверка работы

Когда машина не заводится, важно определить, виноват ли этот узел или другая часть системы. Диагностика не требует сложного оборудования — достаточно мультиметра, проводов и базовых инструментов. Разберём, как проверить оба типа — дополнительный и втягивающий.

Проверка дополнительного реле

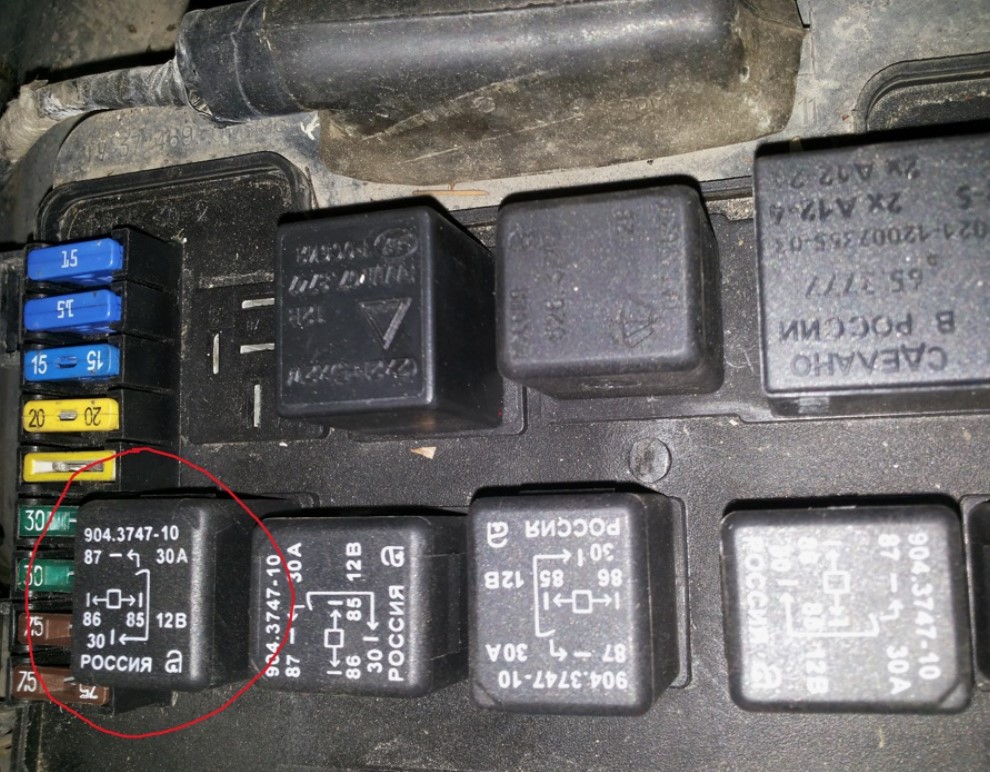

Найдите узел в блоке предохранителей — например, K4 на ВАЗ 2110 или K3 на Ниве Шевроле.
Аккуратно вытащите его из гнезда, потянув вверх — он держится на защёлках.
Возьмите два провода с зажимами («крокодилами») и подключите их к клеммам 85 и 86 — это управляющие контакты.
Подайте 12 вольт от аккумулятора через эти провода — для безопасности используйте предохранитель на 5 А в цепи. Если слышен щелчок, обмотка и сердечник работают, узел исправен. Если тишина — обмотка перегорела, и переключатель нужно заменить.
Мультиметром измерьте сопротивление между клеммами 30 и 87 — в замкнутом состоянии (при подаче тока на 85–86) оно должно быть близко к нулю. Если сопротивление высокое или бесконечное, контакты повреждены.

Проверка втягивающего механизма

Отключите минусовую клемму аккумулятора, чтобы избежать замыкания.
Снимите стартер с двигателя — открутите 2–3 болта крепления (ключ на 13 или 17), отсоедините провода.
Подготовьте провода: подключите плюс от батареи к большой клемме втягивающего узла (вход от аккумулятора), минус — к корпусу стартера.
Тонкий провод от плюса батареи подсоедините к малой клемме — это управляющий контакт. При исправном состоянии должен раздаться щелчок, бендикс выдвинется, и стартер начнёт вращаться. Если реакции нет, узел неисправен.
Мультиметром проверьте обмотки соленоида: втягивающая обмотка (между малой клеммой и корпусом) — 0,5–1 Ом, удерживающая (между малой клеммой и большой) — 1–2 Ом. Обрыв (бесконечное сопротивление) или замыкание (нулевое) указывают на поломку.

Инструменты для диагностики

Мультиметр (от 500 рублей в любом хозяйственном магазине).
Провода с зажимами типа «крокодил».
Набор ключей (на 10, 13, 17) для снятия стартера.

Если диагностика показала сбой, пора заменить узел. Давайте разберём, как это сделать правильно.

Замена стартерного реле пошагово

Когда проверка подтверждает неисправность, замена становится неизбежной. Процесс несложный, если следовать инструкциям, и доступен даже новичкам с базовыми инструментами. Разберём замену для обоих типов — дополнительного и втягивающего.

Замена дополнительного переключателя

Отключите минусовую клемму аккумулятора, чтобы исключить риск искр или замыкания во время работы.
Найдите блок предохранителей — под капотом на ВАЗ 2114 он справа от батареи, на Ниве может быть в салоне за бардачком.
Вытащите старый переключатель из гнезда — он держится на защёлках, достаточно потянуть вверх или слегка поддеть отвёрткой.
Установите новый узел, ориентируясь по номерам клемм: 30 — вход от батареи, 87 — выход к стартеру, 86 — управление от замка, 85 — масса. Обычно клеммы уже подключены, и нужно просто вставить деталь.
Если провода снимались, подсоедините их: толстый красный к 30, второй толстый к 87, тонкий к 86, массу к 85 — затяните контакты ключом.
Подключите аккумулятор обратно, поверните ключ в положение «старт» и убедитесь, что стартер работает без задержек.

Замена втягивающего механизма

Отсоедините минусовую клемму батареи для безопасности.
Поддомкратьте автомобиль или используйте смотровую яму — стартер находится внизу двигателя, и доступ к нему требует пространства.
Отключите провода от стартера: толстый красный провод от аккумулятора (большая клемма) и тонкий управляющий (малая клемма).
Открутите стартер от двигателя — обычно это 2–3 болта, используйте ключ на 13 для ВАЗ или 17 для КамАЗа. На иномарках вроде Renault Logan может быть дополнительный кожух, который нужно снять.
Снимите старый втягивающий узел: открутите 2–3 винта (ключ на 8 или 10), которыми он крепится к корпусу стартера, отсоедините провод, идущий к электромотору стартера.
Установите новый механизм: подсоедините провод к мотору стартера, прикрутите узел винтами к корпусу, убедитесь, что он сидит плотно.
Поставьте стартер обратно на двигатель, затяните болты крепления, подключите толстый провод от батареи к большой клемме и тонкий к малой.
Подключите аккумулятор, поверните ключ и протестируйте запуск — двигатель должен завестись с первого раза.

Особенности для разных моделей

ВАЗ 2110, 2114, Приора, Гранта: стартер снизу, ключ на 13, доступ проще с ямы.
Niva Chevrolet: стартер правее коробки, может потребоваться снять защиту картера.
КамАЗ: работает на 24 В, болты крепления мощнее — ключ на 17 или 19, провода толще.
Иномарки (Toyota Corolla, Ford Focus): стартер часто скрыт за кожухом, уточните схему в руководстве.

После замены сделайте несколько тестовых пусков — двигатель должен запускаться плавно, без посторонних звуков. Ну а теперь разберём, как выбрать подходящее стартерное реле для вашей машины.

Как выбрать подходящий пусковой элемент

Покупка этого узла — не просто поход в магазин за первой попавшейся деталью. От правильного выбора зависит, будет ли машина стабильно заводиться в любую погоду. Разберём ключевые критерии и популярные варианты для разных моделей.

Критерии выбора

Тип: дополнительный переключатель для блока предохранителей или втягивающий узел для стартера. Щелчки указывают на проблемы с первым, тишина или слабый пуск — со вторым.
Совместимость с авто: деталь для ВАЗ 2114 не подойдёт к КамАЗу или Hyundai Solaris из-за разницы в конструкции и нагрузке. Уточните каталожный номер в руководстве или у продавца.
Напряжение и ток: для легковых машин — 12 вольт, ток 10–30 ампер; для грузовиков вроде КамАЗа — 24 вольта, до 50 ампер. Проверьте параметры стартера в документации.
Материал и качество: пластиковые корпуса дешевле, но хрупкие; металлические прочнее, но могут ржаветь без покрытия. Бренды вроде Bosch, Valeo или ERA надёжнее китайских аналогов.
Дополнительные функции: на некоторых иномарках (Toyota, Nissan) переключатели имеют защиту от перегрузки или встроенные предохранители — полезно для сложных систем.

Популярные модели и их стоимость

ВАЗ 2110, 2114, 2107, Приора, Гранта, Калина: дополнительный переключатель — 75.3707 (150–300 рублей), втягивающий — 2110-3708805 (500–1000 рублей). Подходят для инжекторных и карбюраторных версий.
Нива и Нива Шевроле: дополнительный — 2123-3707 (200–400 рублей), втягивающий — 2123-3708805 (700–1200 рублей). Устойчивы к нагрузкам бездорожья.
КамАЗ: переключатель 5320-3708, 24 В (500–1500 рублей), втягивающий — 5320-3708805 (1000–2000 рублей). Рассчитаны на грузовые системы.
Газель и УАЗ: дополнительный — 3302-3707 (200–500 рублей), втягивающий — 3302-3708805 (600–1300 рублей). Универсальны для коммерческих моделей.
Иномарки (Renault, Toyota, Ford, Hyundai, Kia): Bosch 0332002257 (500–1000 рублей), втягивающий — от 1000 до 3000 рублей в зависимости от модели (например, Renault Logan — 8200266773).

Где купить

Автомагазины: широкий выбор, можно сразу проверить совместимость.
Онлайн-площадки (Ozon, Wildberries, Автодок): цены ниже, доставка 1–3 дня, отзывы покупателей помогают выбрать.
Авторазборки: б/у детали дешевые, от 50 рублей, но риск поломки выше — берите только с проверкой.

Рекомендации по выбору

Предпочитайте оригинальные детали или проверенные аналоги (Startvolt, ERA) — дешёвые подделки выходят из строя через пару месяцев.
Для инжекторных моделей (ВАЗ 2114, Niva) берите переключатель с током 30 А, чтобы выдерживал нагрузку ЭБУ.
Читайте отзывы и уточняйте совместимость у продавца — это спасёт от лишних трат.

Таблица стартерных реле для авто

Марка и модель	Тип	Кат. номер	Напр. (В)	Ток (А)	Цена (руб.)	Примечания
ВАЗ 2110, 2114, 2115	Дополнительное	75.3707	12	30	150–300	Универсально для инжектора и карбюратора, устанавливается в блоке предохранителей
ВАЗ 2110, 2114, 2115	Втягивающее	2110-3708805	12	50–70	500–1000	Совместимо с моделями Приора, Гранта, Калина
ВАЗ 2107 (классика)	Дополнительное	75.3707-01	12	30	150–350	Часто отдельно под панелью приборов
ВАЗ 2107 (классика)	Втягивающее	2107-3708805	12	50–70	450–900	Подходит для карбюраторных двигателей
Нива (ВАЗ 2121, 21213)	Дополнительное	2121-3707	12	30	200–400	Устанавливается в моторном отсеке
Нива (ВАЗ 2121, 21213)	Втягивающее	21213-3708805	12	50–70	600–1200	Для бездорожья, усиленная конструкция
Нива Шевроле	Дополнительное	2123-3707	12	30	200–450	В блоке предохранителей или салоне
Нива Шевроле	Втягивающее	2123-3708805	12	50–70	700–1300	Совместимо с обновлёнными стартерами
КамАЗ (5320, 65115)	Дополнительное	5320-3708	24	50	500–1500	Для грузовых систем, 24 В
КамАЗ (5320, 65115)	Втягивающее	5320-3708805	24	70–100	1000–2000	Усиленный узел для мощных стартеров
Газель (3302)	Дополнительное	3302-3707	12	30	200–500	В моторном отсеке, коммерческое применение
Газель (3302)	Втягивающее	3302-3708805	12	50–70	600–1300	Подходит для двигателей Cummins и ЗМЗ
УАЗ (Патриот, Hunter)	Дополнительное	3160-3707	12	30	250–500	Устанавливается под капотом
УАЗ (Патриот, Hunter)	Втягивающее	3160-3708805	12	50–70	700–1400	Для внедорожников, надёжность в нагрузках
Renault Logan	Дополнительное	Bosch 0332002257	12	30	500–1000	В блоке предохранителей под капотом
Renault Logan	Втягивающее	8200266773	12	50–70	1200–2500	Оригинал Renault, совместимо с Duster
Toyota Corolla	Дополнительное	28300-10020	12	30	600–1200	Японское качество, в моторном отсеке
Toyota Corolla	Втягивающее	28150-54320	12	50–70	1500–3000	Для моделей с 1ZZ-FE и другими двигателями
Ford Focus	Дополнительное	4M5T-14B192-AA	12	30	700–1500	В блоке предохранителей, оригинал Ford
Ford Focus	Втягивающее	4M5T-11000-AA	12	50–70	1400–2800	Подходит для Focus 2 и 3
Hyundai Solaris	Дополнительное	95224-2D000	12	30	600–1200	Корейская сборка, в моторном отсеке
Hyundai Solaris	Втягивающее	36120-2B000	12	50–70	1300–2600	Совместимо с Kia Rio
Chevrolet Cruze	Дополнительное	13502902	12	30	700–1400	В блоке под капотом
Chevrolet Cruze	Втягивающее	13578996	12	50–70	1500–3000	Для двигателей 1.6 и 1.8

Эксплуатация и уход за реле

Этот компонент не вечен, но при правильном использовании и минимальном уходе он может служить годами. Давайте разберём основные правила эксплуатации и профилактики, чтобы избежать частых поломок.

Правила установки и первого пуска

Убедитесь, что все провода плотно закреплены на контактах — слабый контакт приводит к нагреву и выгоранию узла.
Не держите ключ в положении «старт» дольше 10 секунд подряд — длительная работа перегревает обмотки и сокращает срок службы.
После установки сделайте 2–3 тестовых пуска на холостом ходу, чтобы проверить стабильность работы — двигатель должен запускаться без рывков.

Как правильно использовать автореле

Избегайте частых коротких пусков (по 1–2 секунды) — это изнашивает бендикс и контакты, особенно на холоде.
Следите за уровнем заряда аккумулятора: напряжение ниже 11 вольт создаёт лишнюю нагрузку на переключатель и втягивающий узел.
В мороз дайте батарее «прогреться» перед пуском — включите ближний свет или габариты на 10–20 секунд, чтобы активировать химические процессы в аккумуляторе.

Профилактические меры

Чистите клеммы раз в год: снимите провода с батареи и стартера, удалите налёт и окислы металлической щёткой, нанесите тонкий слой электротехнической смазки для защиты. Так большие токи, и от искрения постепенно выгорают контакты.
Проверяйте предохранители в блоке — их частое перегорание сигнализирует о проблемах в цепи, которые могут повредить узел.
Осматривайте проводку: трещины, перегибы или оголённые участки кабелей устраняйте сразу — используйте изоленту или замените провод.

Условия эксплуатации

Влажность (дождь, сырой гараж) вызывает коррозию контактов — после поездок в сырости просушивайте узел или обрабатывайте его влагоотталкивающим спреем.
Для грузовиков вроде КамАЗа или Газели регулярно проверяйте нагрузку — мощные стартеры требуют надёжных переключателей с запасом по току.
В жару (выше 40 °C) избегайте длительных пусков — перегрев вредит обмоткам соленоида.

При таком подходе узел может прослужить 5–10 лет или 100–200 тысяч километров пробега, в зависимости от условий и качества детали.

Подведем итоги обзора

Пусковое реле — это не просто мелочь, а важная часть системы запуска автомобиля. Оно подаёт ток, приводит в движение стартер и делает пуск двигателя возможным. Мы рассмотрели её строение, узнали, где находится на разных моделях, научились подключать, проверять, устранять сбои и выбирать при покупке. Так что теперь вы готовы справиться с такой проблемой.

Оцените полезность информации:

3.5 / 5. Голосов: 2
