Как проверить катушку зажигания

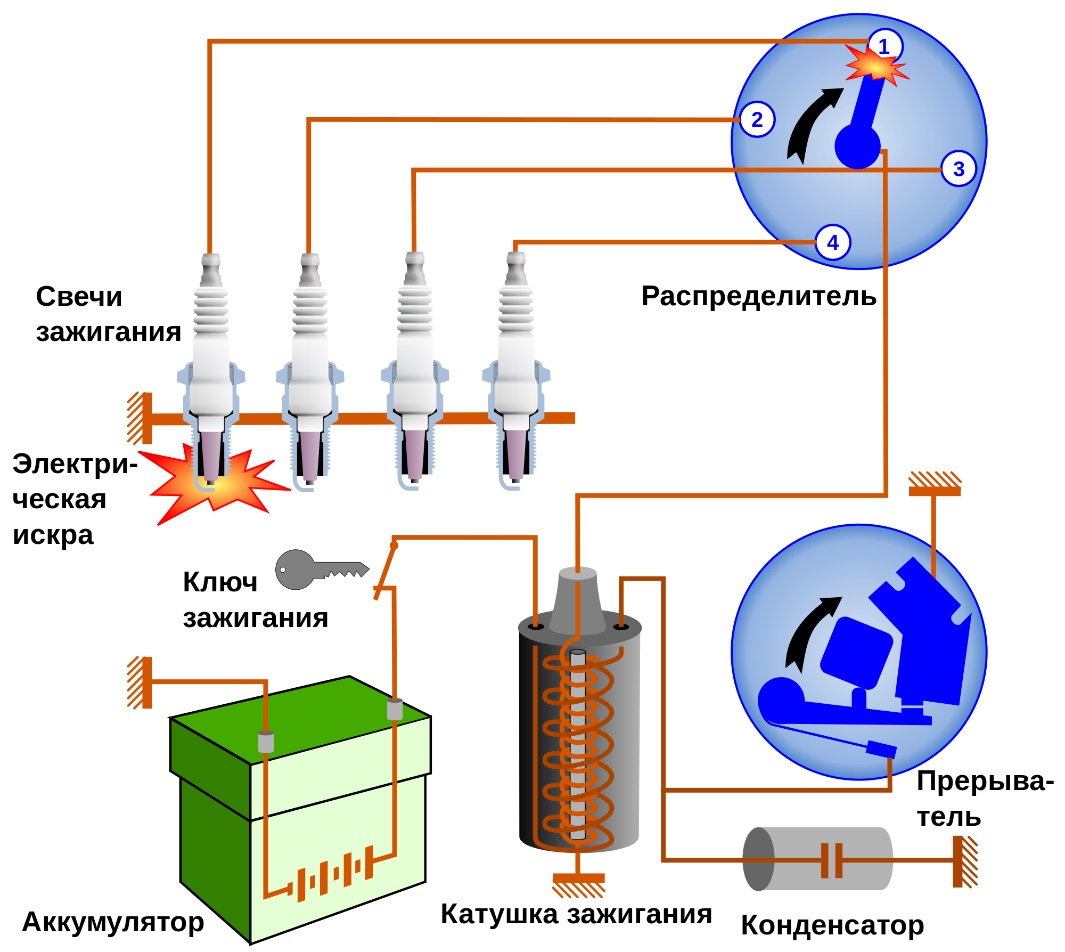

Катушка зажигания это важнейшая часть системы зажигания авто, которая предназначена для преобразования низкого напряжения из аккумулятора в высокое напряжение, необходимое для того, чтобы вызвать искру на свече зажигания. Она обеспечивает запуск двигателя и поддержание его работы. Но как и любая другая деталь автомобиля, катушка может выйти из строя, и ее проверка — это важный шаг в диагностике неисправностей двигателя. Давайте рассмотрим основные методы проверки катушки, а также обсудим, как выявить неисправности и что делать в таких случаях. Распиновку и подключение катушки смотрите тут.

Признаки неисправности катушки зажигания

Проблемы с запуском двигателя

Когда катушка начинает выходить из строя, одна из первых проблем — это трудности при запуске двигателя. При неисправной катушке не поступает необходимое напряжение на свечи зажигания, и двигатель не может «завестись». В некоторых случаях запуск возможен, но требует больше времени или происходит с перебоями.

Перебои в работе двигателя

Неисправная катушка может вызывать перебои в работе двигателя, особенно на холостых оборотах или при резком ускорении. Это связано с тем, что искра на свечах зажигания становится нестабильной. Результатом является неправильное сгорание топлива и неполное сгорание смеси в цилиндрах, что влияет на работу двигателя.

Неровная работа двигателя и потеря мощности

Если катушка не работает должным образом, то в системе зажигания возникает искра низкой мощности, которая приводит к нестабильному сгоранию топливной смеси. Это выражается в потере мощности двигателя и появлении рывков при движении, особенно на высоких оборотах.

Необычные звуки или запахи

Перегрев её может вызывать запах гари, дыма или даже характерный химический запах. При этом можно услышать необычные звуки, напоминающие щелчки или потрескивания, которые исходят от системы зажигания.

Как проверять катушку зажигания

Вот таблица, которая поможет упорядочить методы проверки для различных авто и систем зажигания. Эта таблица включает несколько шагов, которые помогут точно определить работоспособность узла.

Метод проверки	Описание	Что требуется для проверки	Рекомендации
1. Проверка с помощью мультиметра	Измерение сопротивления катушки зажигания для определения ее работоспособности.	Мультиметр, доступ к клеммам катушки	Измерьте сопротивление между выводами катушки: сопротивление должно быть в пределах 0,5–5 кОм для различных катушек.
2. Проверка искры при старте двигателя	Проверка наличия искры через центральный провод распределителя.	Помощник, стартер, перчатки для безопасности	При отсутствии искры проверьте провода, катушку и распределитель.
3. Проверка с использованием контрольной лампы	Подключение лампы к проводам катушки для проверки ее работы в системе зажигания.	Контрольная лампа, мультиметр (если нужно)	Лампа должна мигать при исправной катушке при вращении коленвала.
4. Проверка с помощью тестера (вольтметра)	Измерение напряжения на выводах катушки с использованием вольтметра.	Вольтметр, доступ к выводам катушки	Проверяйте напряжение на выводах катушки и коммутатора. Оно должно быть в пределах 12-14 В для исправной катушки.
5. Проверка катушки с помощью замены на рабочую	Замена катушки зажигания на исправную, чтобы проверить ее работоспособность.	Исправная катушка, инструменты для замены	Если двигатель запускается с другой катушкой, значит, ваша катушка неисправна.
6. Проверка с помощью прямого контакта с выводами катушки	Контакт с выводами катушки для проверки наличия тока с помощью тактильных ощущений (используйте одну руку для прикосновения).	Помощник, стартер	Если вас сильно «потряхивает» при прикосновении к выводу катушки, это подтверждает неисправность катушки.
7. Проверка с помощью «перевертыша»	Проверка свечного провода с помощью отвертки.	Автомобильная отвертка, стартер, зазор на клапан	Вставьте отвертку в наконечник свечи, создайте зазор и проверьте наличие искры.
8. Проверка с помощью осмотра внешних повреждений	Осмотр катушки на наличие видимых повреждений: трещины, изломы, поврежденные изоляционные покрытия.	Визуальный осмотр катушки, наличие трещин	Трещины и повреждения на катушке требуют ее замены.
9. Проверка катушки с использованием штатных деталей (для разных систем)	Замена катушки зажигания от автомобилей с аналогичной системой.	Катушка от автомобиля с аналогичной системой	Подойдет катушка от автомобиля с аналогичной системой зажигания (например, ВАЗ 2103 для контактной системы).
10. Проверка катушки на изоляцию и утечки тока	Проверка целостности изоляции катушки, чтобы исключить утечку тока на корпус.	Мультиметр, изолированная пробка	Используйте мультиметр для проверки наличия утечек тока на корпус катушки.

Для проверки катушки зажигания используется несколько методов. Каждый из них помогает выявить определенную неисправность и оценить работоспособность катушки.

Внешний осмотр

Визуальный осмотр является одним из самых простых и быстрых методов диагностики. При осмотре нужно обратить внимание на следующие моменты:

• Целостность корпуса: корпус катушки должен быть целым, без трещин и повреждений. Трещины на корпусе могут привести к утечке высокого напряжения и потере искры.
• Кабели и соединения: провода, подключающие катушку зажигания к системе, не должны иметь повреждений, перегибов или следов коррозии. Поврежденные кабели могут привести к плохому контакту и ненадежной передаче напряжения.
• Следы перегрева: на катушке не должно быть следов перегрева, таких как обгоревшие участки, деформация или потемнение.
• Изоляция: изоляционные материалы не должны иметь повреждений или износа, так как это может привести к коротким замыканиям.

Проверка мультиметром

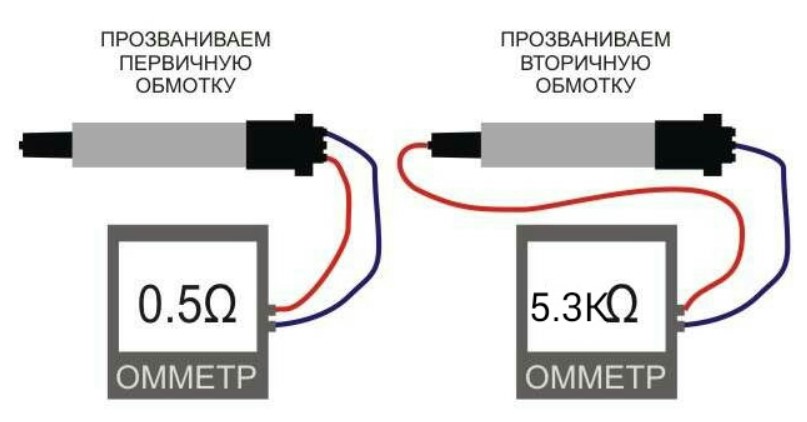

Проверка с помощью мультиметра помогает измерить сопротивление первичной и вторичной обмоток катушки. Если показатели сопротивления выходят за допустимые пределы, это может свидетельствовать о неисправности катушки.

Проверка сопротивления первичной обмотки

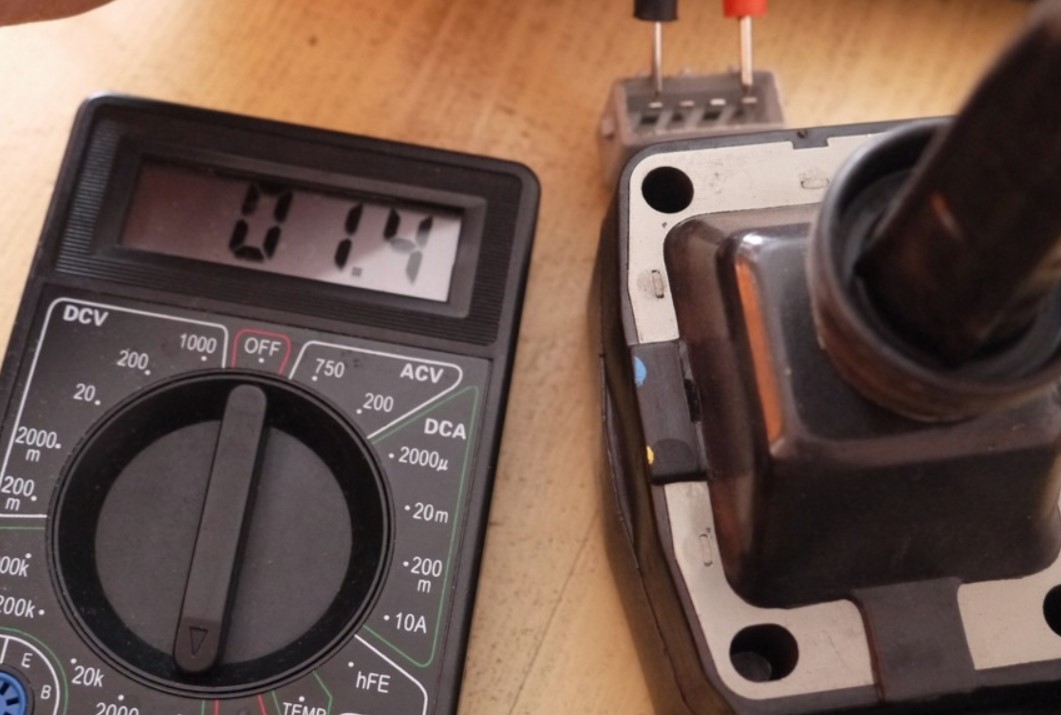

Для проверки первичной обмотки катушки мультиметр нужно настроить на измерение сопротивления в диапазоне от 0 до 10 Ом. Сопротивление первичной обмотки должно быть в пределах 0.5–3 Ом. Если сопротивление значительно выше или ниже, это может означать повреждение обмотки или короткое замыкание.

Проверка сопротивления вторичной обмотки

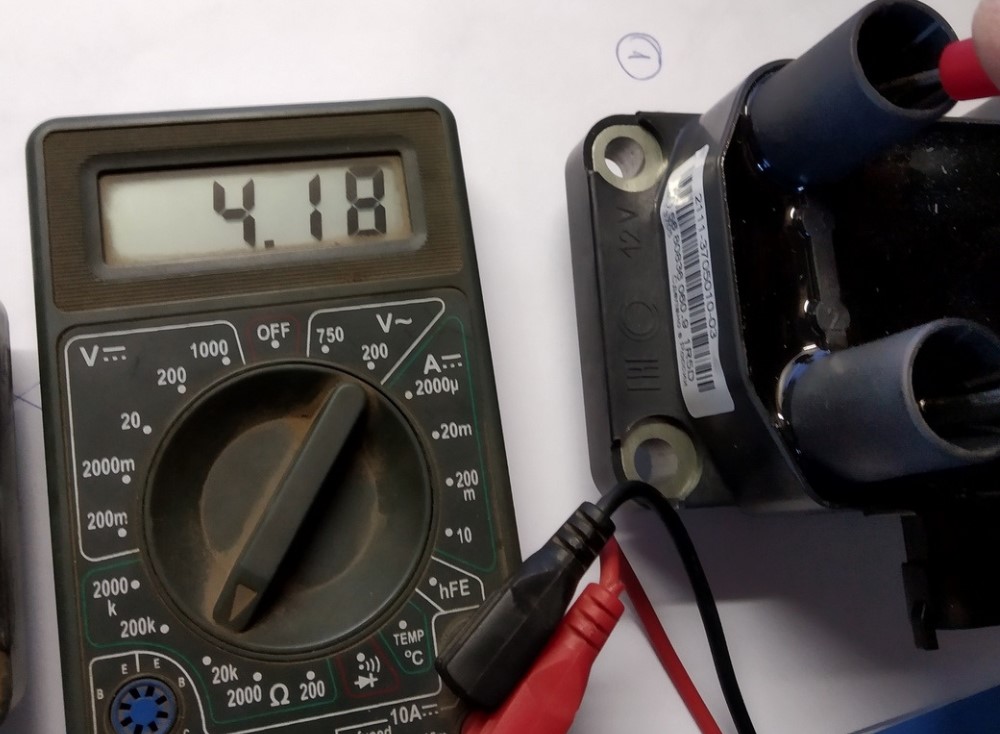

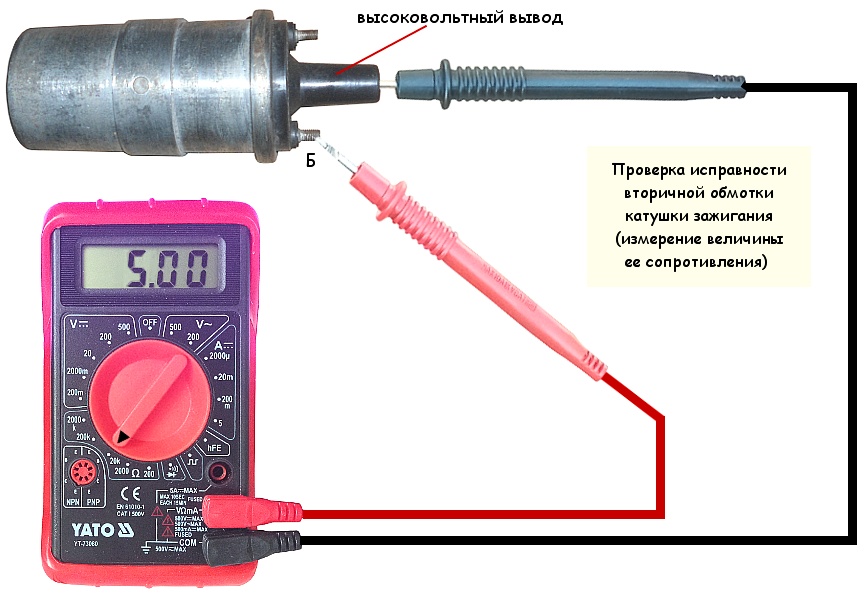

Для проверки вторичной обмотки мультиметр следует настроить на измерение сопротивления в диапазоне 1–10 кОм. Сопротивление вторичной обмотки катушки зажигания обычно колеблется в пределах 5–15 кОм. Если сопротивление вторичной обмотки сильно отклоняется от этого значения, катушка может быть неисправна.

Проверка на короткое замыкание

Для проверки катушки на наличие короткого замыкания мультиметр следует переключить в режим проверки проводимости. Если мультиметр издает звуковой сигнал или показывает значение 0, это значит, что в катушке присутствует короткое замыкание, и катушка подлежит замене.

Проверка с помощью тестера искры

Тестер искры — это специализированный прибор, который помогает проверить качество искры, подаваемой зажиганием на свечу. Чтобы провести диагностику с помощью тестера, нужно:

1. Подключить тестер к проводам катушки зажигания.
2. Завести двигатель или крутить стартер.
3. Наблюдать за искрой. Если искра яркая, стабильная и регулярная, катушка зажигания работает исправно. Если искра слабая, мигающая или отсутствует вовсе, это может указывать на неисправность.

Проверка с использованием искрового теста

Этот метод аналогичен предыдущему, но в данном случае искра проверяется непосредственно на свече зажигания. Для этого нужно отсоединить свечу зажигания, подключить ее к проводу катушки и установить в корпус двигателя. При прокручивании стартера искра должна быть яркой и четкой. Отсутствие искры или ее слабость может свидетельствовать о неисправности катушки. Вот осциллограмма импульсов на её выходе:

Тестирование на разных марках авто

Проверка на ВАЗ

Для автомобилей ВАЗ катушка зажигания часто имеет классическую конструкцию с двумя обмотками — первичной и вторичной. Для диагностики достаточно использовать мультиметр для измерения сопротивления обеих обмоток. Для моделей ВАЗ 2107, 2110 и 2114 катушки имеют схожие технические характеристики.

При проверке на ВАЗ также важно помнить, что если катушка использует систему двойного зажигания, то проверку следует проводить для каждого цилиндра по очереди. Проверка с помощью тестера искры также будет полезной, чтобы убедиться в том, что искра стабильна на всех свечах.

Проверка на Лада

На автомобилях Лада, таких как Лада Гранта и Лада Веста, часто используются катушки с индивидуальными катушками на каждый цилиндр. Эти катушки отличаются от традиционных, где одна катушка управляет несколькими цилиндрами. При диагностике необходимо проверять каждую катушку отдельно. Сопротивление первичной и вторичной обмотки будет зависеть от типа катушки.

Проверка на Тойота

На автомобилях Тойота используются катушки с высокой прочностью изоляции, которые обеспечивают надежное зажигание даже при экстремальных условиях. Для проверки их на Тойоте также можно использовать мультиметр, измеряя сопротивление первичной и вторичной обмотки, а также проверяя искру с помощью тестера. На моделях Тойота с несколькими катушками зажигания (например, на 4 цилиндра) рекомендуется проверять каждую катушку по отдельности.

Проверка на Рено

Катушки зажигания на автомобилях Рено, таких как Логан или Сандеро, также имеют различия в зависимости от модели. Важно учитывать, что у Рено могут быть катушки с одной обмоткой или с двумя. Для диагностики можно использовать стандартные методы, включая измерение сопротивления, проверку искры и использование тестеров.

Проверка на различных системах зажигания

Катушка зажигания играет ключевую роль в обеспечении правильного запуска двигателя и его нормальной работы. В зависимости от типа системы зажигания (инжекторная или карбюраторная), методы проверки могут несколько отличаться. В этом разделе рассмотрим особенности проверки катушки на различных типах систем зажигания, а также дадим рекомендации по устранению неисправностей и замене.

Проверка на инжекторных авто

На инжекторных автомобилях катушка зажигания играет центральную роль в процессе зажигания смеси, так как в таких системах часто используется система индивидуальных катушек. В каждом цилиндре имеется своя катушка, которая отвечает за подачу искры на соответствующую свечу зажигания. Это позволяет более эффективно контролировать процесс зажигания и улучшать работу двигателя, что является важным преимуществом по сравнению с более старыми системами.

Для проверки её на инжекторных автомобилях важно помнить несколько ключевых особенностей:

• Индивидуальная катушка: на автомобилях с инжекторной системой каждую катушку следует проверять отдельно. Это требует тщательной диагностики, так как неисправности могут быть локализованы только в одной катушке, а другие могут работать нормально.
• Высокое напряжение: катушки на инжекторных автомобилях обеспечивают высокое напряжение для искры, поэтому в случае неисправности катушки может происходить перебой с подачей высокого напряжения.
• Контроллер зажигания: многие инжекторные автомобили используют электронные блоки управления (ЭБУ), которые регулируют время зажигания. Это также необходимо учитывать при проверке катушки, так как может быть проблема не только с катушкой, но и с ЭБУ.

Как проверить катушку на автомобилях с системой зажигания типа «индивидуальная катушка»

Система «индивидуальной катушки» отличается тем, что для каждого цилиндра используется своя катушка. Наиболее часто такие системы устанавливаются на современные автомобили с инжекторными двигателями. Проверка данной детали на таком типе системы требует особого подхода.

1. Проверка сопротивления первичной обмотки: Устанавливаем мультиметр в режим измерения сопротивления и подключаем его к контактам катушки. Сопротивление первичной обмотки катушки должно быть в пределах 0,5-1,5 Ом. Если сопротивление катушки выходит за эти пределы, значит, катушка неисправна.
2. Проверка вторичной обмотки: Подключаем мультиметр к выводам, через которые проходит высокое напряжение, и проверяем сопротивление вторичной обмотки. Для индивидуальных катушек вторичное сопротивление обычно составляет от 5 до 15 кОм. Если оно значительно отличается от этого диапазона, катушка может быть неисправна.
3. Проверка искры: Вставьте тестер искры в провод от катушки зажигания, который идет к свече. При прокрутке стартера или работе двигателя искра должна быть яркой, стабильной и четкой. Если искры нет или она слабая, катушка требует замены.

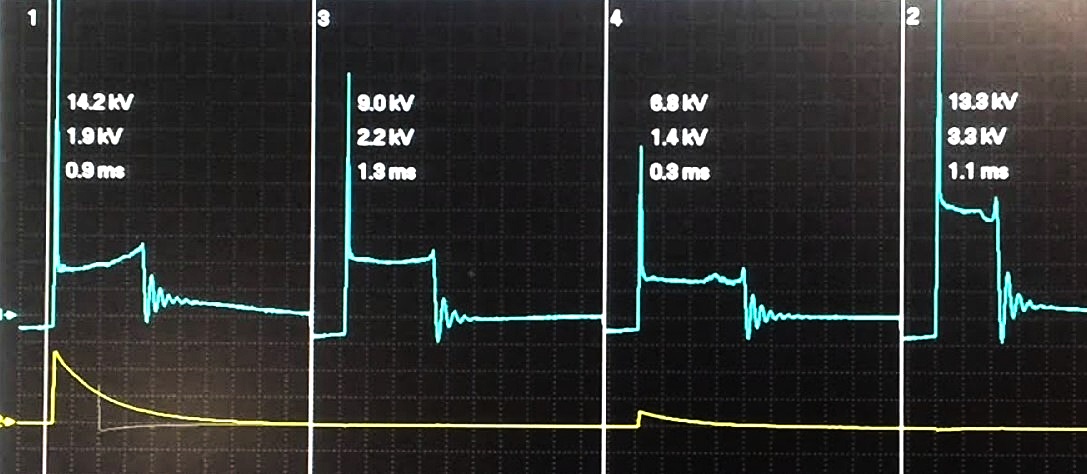

4. Проверка с помощью осциллографа: Для более точной диагностики используется осциллограф, который позволяет увидеть форму сигнала, поступающего на катушку. Это поможет определить, как правильно работает система зажигания и какие отклонения имеются у катушки.

Проверка на карбюраторных автомобилях

В карбюраторных автомобилях система зажигания устроена несколько проще, чем в инжекторных. Здесь чаще всего используется одна катушка, которая обслуживает несколько цилиндров. Это может быть как катушка с разделением на первичную и вторичную обмотку, так и катушка с распределителем. Такая система требует менее точного управления временем зажигания, что делает ее менее чувствительной к незначительным отклонениям.

В отличие от инжекторных автомобилей, где каждая катушка подключена к своему цилиндру, в карбюраторных автомобилях катушка зажигания может быть одной для всех цилиндров, и это нужно учитывать при проверке.

Как правильно её проверить на старых карбюраторных моделях

Для карбюраторных автомобилей методы проверки остаются схожими с инжекторными, но есть несколько особенностей:

1. Проверка сопротивления: Так же, как и в инжекторных системах, начинаем с проверки сопротивления первичной и вторичной обмотки катушки. Первичная обмотка должна показывать сопротивление от 0,5 до 3 Ом, вторичная — от 5 до 15 кОм. Если эти значения сильно отличаются, катушка требует замены.
2. Проверка искры: Проверьте искру, подключив тестер к свече зажигания. Если искры нет или она слабая, катушка неисправна и должна быть заменена.
3. Проверка с помощью тестера искры: Как и в инжекторных системах, необходимо проверить силу искры с помощью тестера. Он подключается к проводу от катушки к свече, и если искра не стабильна или отсутствует, катушка требует замены.
4. Визуальная проверка: Осмотрите на наличие повреждений корпуса, следов перегрева или трещин. Если корпус катушки поврежден или видно, что катушка перегревалась, это может указывать на ее неисправность.

Устранение неисправностей катушки зажигания

Если она не поддается ремонту или не работает должным образом, необходимо заменить ее. Прежде чем производить замену, убедитесь, что правильно подобрали новый компонент, который соответствует параметрам старой катушки.

1. Выключите двигатель и отсоедините аккумулятор.
2. Снимите старую катушку: открутите болты или крепления катушки и аккуратно отсоедините все провода от катушки.
3. Установите новую катушку: установите новую катушку зажигания на ее место, подключите все провода и закрепите крепления.
4. Проверьте работу новой катушки: после установки новой катушки снова проверяйте искру, работоспособность двигателя и отсутствие перебоев в его работе.

Если деталь неисправна, ее необходимо не затягивая на потом заменить. Проблемы с катушкой могут вызвать перебои в работе двигателя, проблемы с запуском и потерю мощности. Задержка в замене катушки может привести к еще более серьезным поломкам двигателя.

Как выбрать замену катушки для вашего автомобиля

При замене важно выбрать правильную деталь, которая будет соответствовать характеристикам вашего автомобиля. Для этого:

1. Проверьте параметры старой катушки: определите тип и модель катушки, а также ее технические характеристики (сопротивление, напряжение и т. д.).
2. Выбирайте оригинальные запчасти или качественные аналоги: лучше всего использовать оригинальные катушки, рекомендованные производителем, однако можно выбрать качественные аналоги от проверенных производителей.

Проверка зажигания контрольной лампой и тестером

Если двигатель неожиданно остановился без видимых причин (не попадали в глубокую лужу, не ездили по кочкам и система питания исправна), выполните следующие шаги:

1. Проверьте надежность электрических соединений. Часто отказ бесконтактной системы зажигания связан с неплотным соединением проводов и штекеров.
2. Подключите тестер или контрольную лампу. Подсоедините один конец к массе, а второй — к выводу катушки зажигания, который обычно соединен с клеммой «1» коммутатора (чаще всего это коричнево-красный провод). При исправном коммутаторе стрелка тестера отклонится, или лампа загорится (это означает, что зажигание включено).
3. Коммутатор исправен, но двигатель не запускается. В таком случае нужно проверить наличие искры. Будьте осторожны при этом. Выньте центральный провод из гнезда распределителя и расположите его в 7-10 мм от массы. Включите стартер и проверьте наличие искры. Если искры нет, снимите крышку распределителя и вращайте «бегунок», пока не получите нужный результат. Иногда достаточно немного прокрутить коленчатый вал, чтобы датчик Холла заработал, и искра появилась.
4. Если искра есть, причина неисправности может быть между датчиком-распределителем и свечами. В таком случае следует проверить свечные провода. Важно помнить, что снимать свечные провода при работающем двигателе нельзя! Это может привести к повреждению системы, так как искровой промежуток увеличится, и искра уйдет в корпус, повреждая другие компоненты системы.
5. Проверка свечных проводов. Для того чтобы безопасно проверить свечной провод на наличие искры, используйте специальную автомобильную отвертку (перевертыш). Подключите ее к металлическому стержню проводника и положите горизонтально на клапанную крышку, что обеспечит нужный зазор между отверткой и массой. Затем включите зажигание и стартер (потребуется помощь).

Что может быть причиной отсутствия искры?

• Поврежденная крышка датчика-распределителя.
• Треснувший «бегунок» (это случается редко).
• Сгоревший резистор в «бегунке» или в наконечнике свечи.

Совет: чтобы предотвратить поломку резистора в распределителе, можно сразу после покупки автомобиля припаять к его электродам пару жилок медного провода. Это не повлияет на прием радиосигнала, а при отказе резистора вы избежите проблемы на дороге.

6. Отсутствие искры на центральном проводе распределителя. В таком случае стоит подозревать неисправность катушки. Если нет возможности установить точную причину, можно использовать один достаточно простое, но действенное средство. Попросите помощника запустить стартер, а вы прикоснитесь пальцами к выводу катушки зажигания (вывод «1» коммутатора) и к массе. Если вас «потряхивает» и искры нет, это говорит о неисправности катушки (удар током неопасен, но этот метод лучше использовать в крайних случаях). Временно заменить катушку можно, используя катушку от автомобиля с контактной системой зажигания (например, ВАЗ-2103/06).

Проверка коммутатора. Если тест с вольтметром показал его неисправность, начните с проверки соединений с массой. Хороший контакт с кузовом автомобиля крайне важен для работы коммутатора, и если гайка слабо закреплена, это может привести к его быстрой поломке.

Для проверки коммутатора можно использовать контрольную лампу. Подключите ее к красно-коричневому проводу от клеммы «1» коммутатора и отсоедините от катушки. Другой конец лампы подсоедините к клемме «+В» катушки, а затем включите стартер. Если коммутатор и датчик Холла исправны, лампа будет мигать.

Проверка датчика Холла. Этот элемент не поддается проверке с помощью лампы, но можно использовать тестер. Подключите его к разъему датчика или коммутатора (при этом разъемы нельзя расстыковывать). Если датчик исправен, при медленном вращении коленчатого вала (лучше использовать ключ или крутить колесо, а не стартер) напряжение на выходе датчика изменится от минимального (0,4 В) до максимального (10 В).

Если у вас нет вольтметра, можно сымитировать работу датчика Холла. Для этого снимите трехштекерную колодку с датчика-распределителя, включите зажигание и замкните выводы зеленого и черно-белого проводов. Если искра появляется между центральным проводом и массой, значит, датчик неисправен. Если искры нет, проблема может быть в коммутаторе или катушке.

Такой подход позволяет проверить систему зажигания достаточно быстро и точно, даже без дорогостоящего оборудования, с минимальными затратами времени и усилий.

Выводы и рекомендации

Проверка этой детали является важным этапом в обслуживании автомобиля. Регулярная диагностика помогает предотвратить поломки двигателя и поддерживать его работу в оптимальном состоянии. С помощью мультиметра, тестеров искры и других инструментов можно быстро выявить неисправности катушки и решить проблему. Важно помнить, что методы проверки могут различаться в зависимости от типа катушки и модели автомобиля, поэтому всегда следует следовать рекомендациям производителя. А если она не поддается ремонту, ее необходимо заменить, чтобы избежать серьезных поломок двигателя.
